Pochopení elektromechanických relé, víceaplikačních relé a automatizačních relé v moderních průmyslových řídicích systémech

1. Základní principy

1.1 Definice a základní funkce

An elektromechanické relé je elektronické řídicí zařízení, které je široce používáno v automatických řídicích obvodech. Jeho hlavní funkcí je řídit větší proud menším proudem, čímž se dosáhne automatické regulace, bezpečnostní ochrany a konverze obvodu.

Klíčové vlastnosti elektromechanická relé :

• Skládá se z řídicího systému (vstupní obvod) a řízeného systému (výstupní obvod)
• Funguje jako "automatický spínač" v elektrických systémech
• Poskytuje elektrickou izolaci mezi řídicími a zátěžovými obvody
• Umožňuje dálkové ovládání a zesílení signálu

1.2 Pracovní princip

Princip činnosti relé je založen na elektromagnetickém efektu. Když je cívka pod napětím, generuje se magnetické pole, které přitahuje kotvu a přivádí kontakty k připojení nebo odpojení obvodu.

Operační sekvence se řídí těmito kroky:

2. Technické specifikace

2.1 Parametry výkonu

Typické specifikace elektromechanická relé zahrnují:

2.2 Konfigurace kontaktů

Běžné typy kontaktů pro elektromechanická relé :

• SPST (jednotlivý hod na jednu tyč): Jeden vstupní a jeden výstupní terminál; funguje jako jednoduchý vypínač; k dispozici v normálně otevřené nebo normálně uzavřené variantě
• SPDT (jednopólový dvojitý hod): Jeden vstup přepíná mezi dvěma výstupy; poskytuje volitelné cesty obvodu
• DPDT (Double Pole Double Throw): Dva plně izolované obvody s volitelnými výstupy; ideální pro současné řízení více obvodů nebo redundantních signálových cest

3. Multiaplikační relé

3.1 Aplikační domény

Víceaplikační relé jsou navrženy tak, aby vyhovovaly různým provozním požadavkům v různých průmyslových odvětvích. Tato zařízení kombinují robustní konstrukci s flexibilními možnostmi konfigurace.

Primární oblasti použití zahrnují:

3.2 Technické výhody

Hlavní výhody víceaplikační relé :

• Vysoká spolehlivost a bezpečnost: Kvalitní materiály a pokročilá výroba poskytují silnou ochranu proti rušení, dlouhou životnost a stabilní provoz
• Prostorově úsporný design: Kompaktní velikost umožňuje snadnou instalaci na desky plošných spojů s vysokou hustotou
• Rychlá odezva: Rychlé přepínání splňuje požadavky na časté operace v sofistikovaných automatizačních systémech
• Flexibilní instalace: Promyšlený design usnadňuje výměnu a údržbu a snižuje prostoje

4. Automatizační relé

4.1 Role v průmyslových systémech

Automatizační relé slouží jako základní komponenty v moderní architektuře průmyslové automatizace. Fungují jako rozhraní mezi nízkonapěťovými řídicími systémy a vysoce výkonnými průmyslovými zařízeními.

Klíčové funkce automatizační relé :

• Zesílení signálu: Převod slabých výstupů senzorů na dostatečný výkon pro pohon akčních členů
• Izolace obvodu: Zajištění elektrického oddělení mezi citlivou řídicí elektronikou a vysokonapěťovými silovými obvody
• Přepínání zátěže: Ovládání motorů, čerpadel, ohřívačů s přesným časováním
• Bezpečnostní blokování: Implementace funkcí nouzového zastavení a ochranných vypínacích sekvencí
• Ovládání sekvence: Umožnění koordinovaného provozu více strojů ve výrobních linkách

4.2 Integrace s řídicími systémy

Automatizační relé bezproblémově integrovat s:

• Programmable Logic Controllers (PLC)
• Systémy dohledového řízení a sběru dat (SCADA).
• Vzdálené monitorovací systémy
• Systémy řízení budov (BMS)

5. Průmyslové aplikace

5.1 Výroba a řízení procesů

V průmyslové automatizaci a systémech řízení procesů, elektromechanická relé and automatizační relé fungují jako kritická rozhraní mezi programovatelnými logickými automaty a těžkými akčními členy.

Mezi konkrétní aplikace patří:

• Řízení motorů na montážních linkách
• Řízení čerpadel a dopravních pásů
• Implementace bezpečnostních blokování
• Umožňuje přesné produkční rytmy

5.2 Ochrana energetického systému

Elektrická relé fungují jako ochranná zařízení v přenosových a distribučních soustavách. Detekují poruchy, jako je nadproud, podpětí nebo zkrat, a spouštějí jističe, aby se zabránilo poškození transformátorů, napáječů a připojených zařízení.

5.3 Automatizace domácností a budov

Relé jsou široce používána v komerčních a průmyslových osvětlovacích systémech. Integrují se se senzory obsazenosti, systémy řízení budovy nebo programovatelnými řídicími jednotkami a umožňují automatizované řízení, plánované přepínání a energetickou účinnost.

6. Profil společnosti: Zhejiang Fanhar Electronics

6.1 Přehled společnosti

Zhejiang Fanhar Electronics Co., Ltd. je národní high-tech podnik specializující se na výzkum a vývoj, výrobu a prodej relé. Společnost má profesionální tým téměř 500 zaměstnanců a provozuje 30 plně automatizovaných výrobních linek.

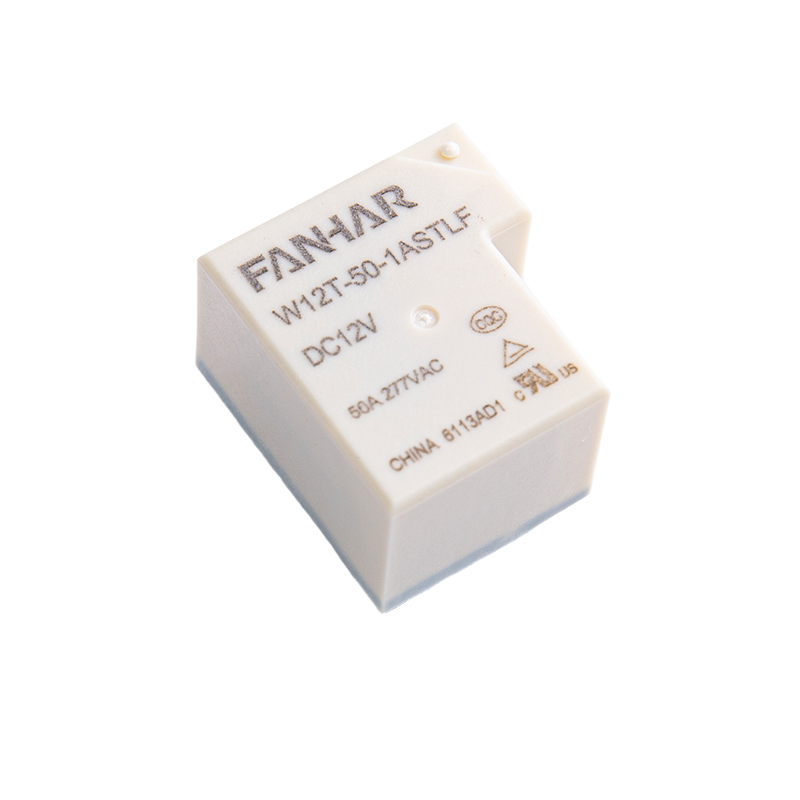

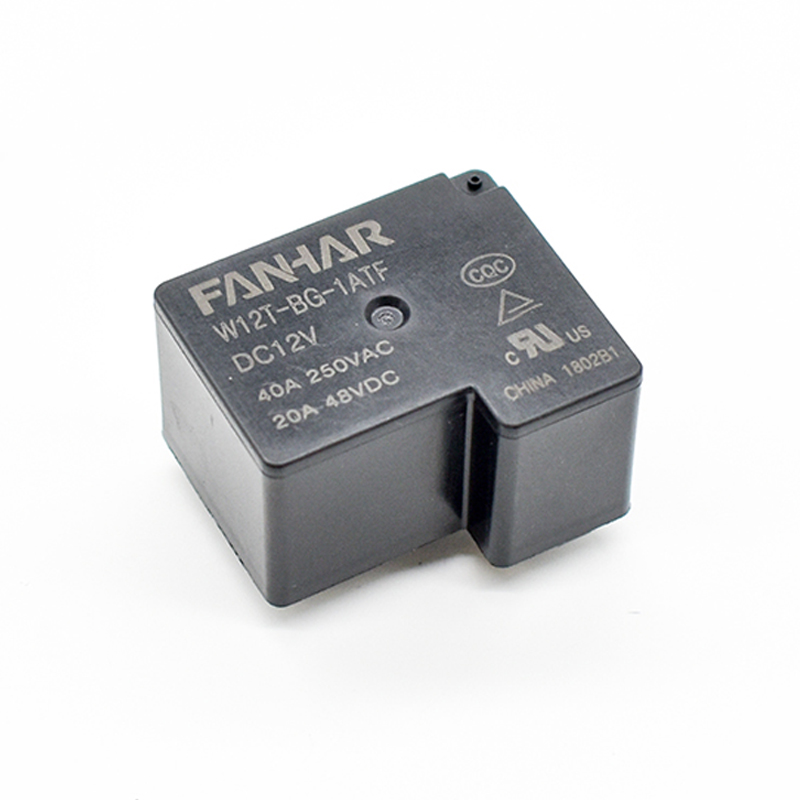

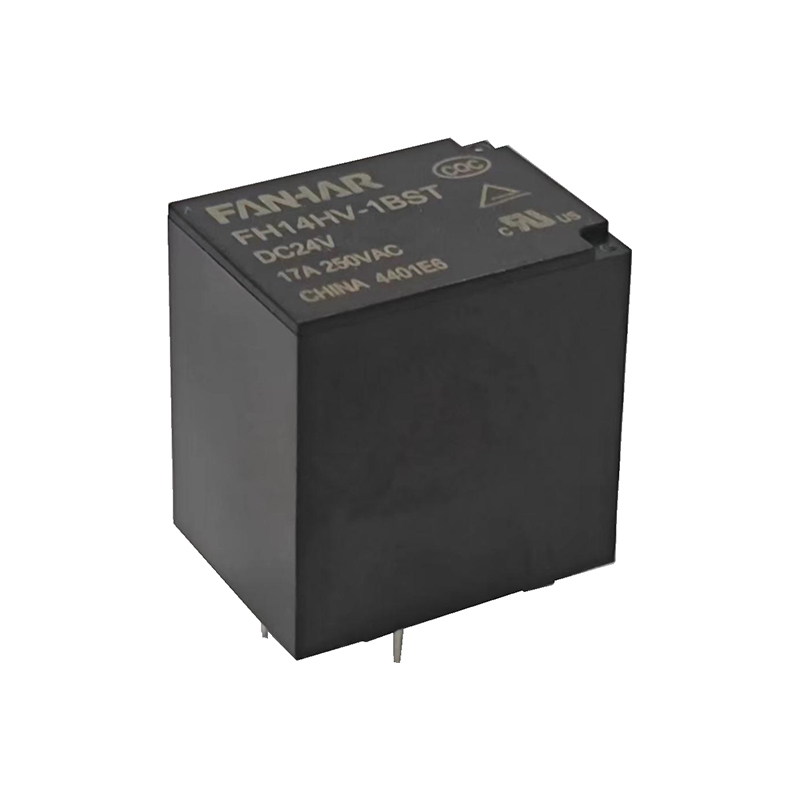

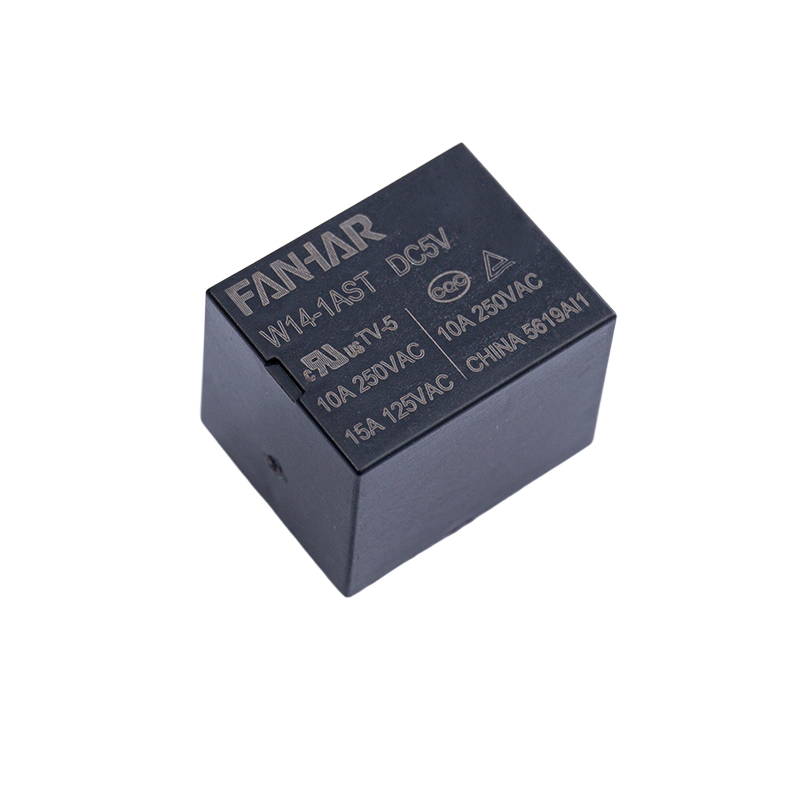

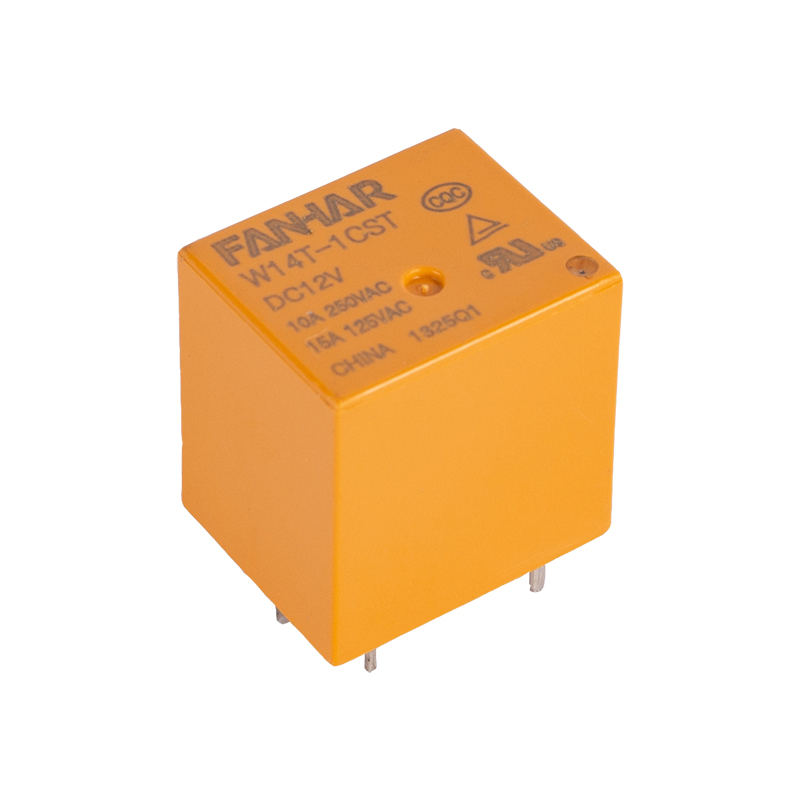

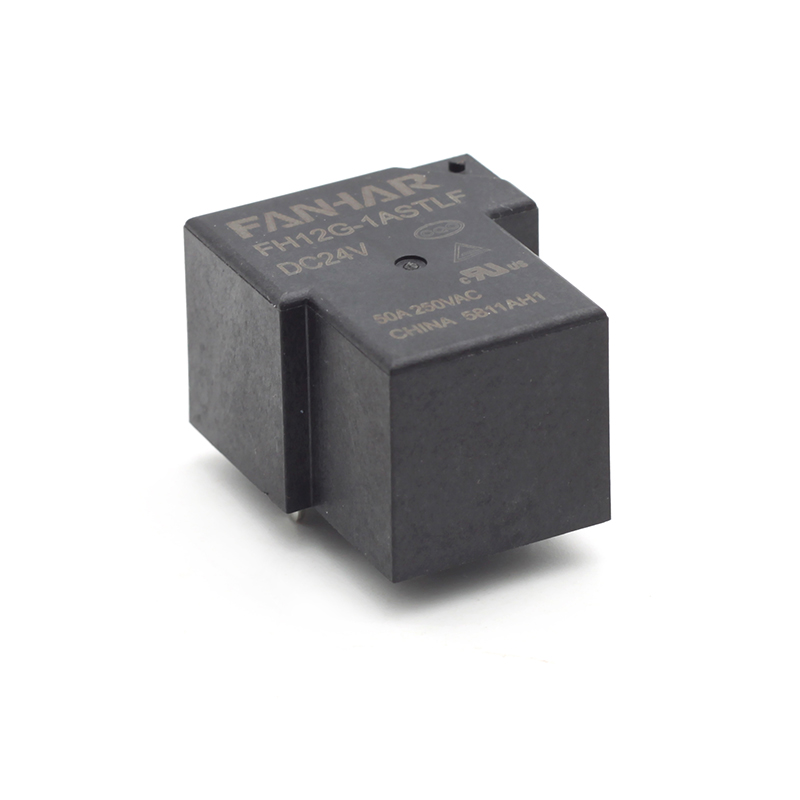

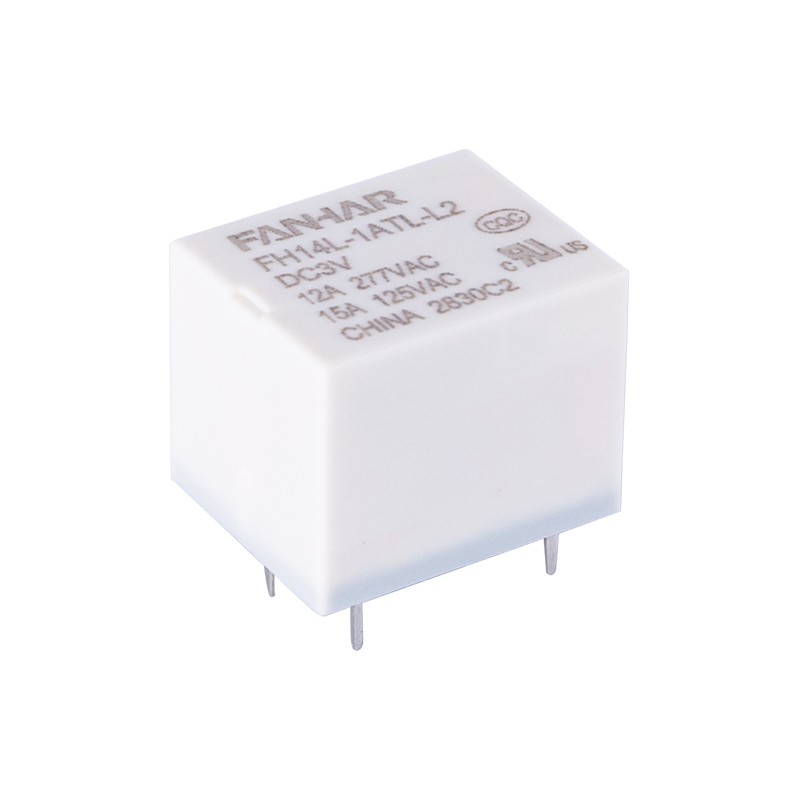

6.2 Produktové portfolio

Produkty společnosti jsou široce používány v:

• Systémy chytré domácnosti
• Fotovoltaická nová energie
• Nabíjecí hromady
• Chytré měřiče
• Průmyslové ovládání

6.3 Kvalita a inovace

Aby mohla lépe sloužit zákazníkům a plnit požadavky trhu, společnost Zhejiang Fanhar Electronics neustále vylepšuje své produkty a výrobní technologie a investuje 6–8 % ročních příjmů z prodeje do výzkumu, vývoje a inovací.

Společnost byla uznána jako National High-Tech Enterprise and Provincial R&D Center, vlastní více než 40 národních patentů. Produkty získaly mezinárodní certifikace včetně ISO9001, ISO14001 a ISO45001, stejně jako autoritativní certifikace UL, TUV a CQC, plně vyhovující směrnicím EU ROHS/REACH.

7. Srovnání: Elektromechanická vs. polovodičová relé

7.1 Technické rozdíly

7.2 Pokyny pro výběr

Vyberte si elektromechanická relé pro:

• Silnoproudé aplikace
• Jasné požadavky na fyzickou izolaci
• Nákladově citlivé návrhy
• Střední spínací frekvence
• Aplikace vyžadující zvukové potvrzení provozu

Vyberte si solid-state relays for:

• Požadavky na vysokorychlostní spínání
• Tichá provozní prostředí
• Extrémně časté spínání
• Silné vibrace nebo znečištění prachem
• Aplikace, kde je mechanické opotřebení nepřijatelné

8. Výběrová kritéria

8.1 Technická hlediska

Při výběru elektromechanická relé , víceaplikační relé nebo automatizační relé , vyhodnoťte následující faktory:

8.2 Charakteristiky typu zatížení

Různé typy zátěže představují jedinečné problémy se spínáním:

• Odporové zatížení: Ohřívače, žárovky; současné relativně příznivé spínací podmínky
• Indukční zátěže: Motory, solenoidy, transformátory; generují vysoké zapínací proudy a napěťové špičky vyžadující lepší kontaktní materiály a potlačení oblouku
• Kapacitní zatížení: Napájecí zdroje, kondenzátorové baterie; představují vážné náběhové podmínky, které mohou vyžadovat obvody předběžného nabíjení

9. Údržba a odstraňování problémů

9.1 Běžné režimy poruch

Pochopení poruchových režimů pomáhá předcházet chybné funkci relé:

• Kontaktní svařování: Pojistka kontaktů zavřená kvůli nadměrnému proudu nebo jiskření; prevence zahrnuje správné dimenzování zapínacích proudů a obvodů pro potlačení oblouku
• Vyhoření cívky: Výsledkem je přepětí nebo nepřetržitý provoz mimo pracovní cyklus
• Kontaktní koroze: Způsobeno expozicí prostředí nebo občasným provozem
• Mechanické opotřebení: Normální degradace opakovanými spínacími operacemi

9.2 Postupy testování

Základní testování relé zahrnuje:

1. Změřte odpor cívky pomocí multimetru (nekonečný odpor indikuje otevřenou cívku)
2. Přiveďte jmenovité napětí na svorky cívky a ověřte slyšitelné spínání
3. Změřte kontinuitu mezi kontakty v pod napětím a bez napětí
4. Ověřte, že se kontakty vrátí do výchozího stavu po odpojení napětí

10. Budoucí trendy

10.1 Technologický vývoj

Evoluce elektromechanická relé , víceaplikační relé a automatizační relé pokračuje v několika klíčových trendech:

• Miniaturizace: Menší relé schopná zvládnout značné zatížení a přitom zabírat minimální plochu PCB
• Inteligentní relé: Integrace senzorů a komunikačních protokolů pro data v reálném čase a dálkové ovládání
• Pokročilé materiály: Vylepšené kontaktní materiály se zvýšenou odolností proti oblouku a delší provozní životností
• Energetická účinnost: Design minimalizuje spotřebu energie a maximalizuje životnost

11. Často kladené otázky (FAQ)

Q1: Jaká je typická životnost elektromechanického relé?

Odpověď: Provozní životnost silně závisí na typu zátěže a frekvenci spínání. Při lehkém odporovém zatížení s občasným spínáním mohou tato zařízení dosáhnout milionů provozních cyklů. Silná indukční zátěž nebo vysokofrekvenční spínání může zkrátit životnost na stovky tisíc cyklů.

Otázka 2: Proč moje relé vydává cvakání?

Odpověď: Slyšitelné cvakání je normální charakteristika elektromechanických relé, která je výsledkem mechanického pohybu kotvy a kontaktů. Tento zvuk indikuje správnou mechanickou funkci a poskytuje užitečnou zpětnou vazbu pro odstraňování problémů.

Q3: Jak si mohu vybrat mezi EMR a SSR?

Odpověď: Vyberte si elektromechanická relé pro aplikace s vysokým proudem, jasné požadavky na fyzickou izolaci, cenově výhodné provedení a střední spínací frekvence. Vyberte polovodičová relé pro vysokorychlostní spínání, tichý provoz nebo prostředí se silnými vibracemi.

Q4: Co způsobuje kontaktní svařování?

Odpověď: Kontaktní svařování je obvykle výsledkem nadměrného zapínacího proudu nebo prodlouženého oblouku během spínání. Strategie prevence zahrnují správné dimenzování relé pro zapínací proudy a výběr relé s vhodnými materiály kontaktů.

Q5: Mohou elektromechanická relé přepínat AC i DC?

Odpověď: Ano, ale spínání stejnosměrného proudu je náročnější, protože absence křížení nulou umožňuje obloukům přetrvávat déle, což způsobuje větší erozi kontaktů. Relé dimenzovaná pro spínání stejnosměrným proudem mají obvykle nižší jmenovitý proud než ekvivalenty střídavého proudu.

Q6: Jaké certifikace by měla mít průmyslová relé?

Odpověď: Mezi důležité certifikace patří UL pro severoamerické trhy, CE pro evropskou shodu a normy IEC pro mezinárodní aplikace. Certifikace ekologické shody jako ROHS a REACH zajišťují omezení nebezpečných látek.

Q7: Jak otestuji relé?

Odpověď: Změřte odpor cívky pomocí multimetru, použijte jmenovité napětí a poslouchejte, zda nedošlo k sepnutí, změřte kontinuitu kontaktu v obou stavech a ověřte návrat do výchozích poloh, když je bez napětí.

Q8: Jaký je rozdíl mezi NO a NC kontakty?

A: Normálně otevřené (NO) kontakty jsou otevřené, když je cívka bez napětí, a sepnou, když je pod napětím. Normálně sepnuté (NC) kontakty jsou sepnuté, když nejsou pod napětím, a otevřené, když jsou pod napětím.
