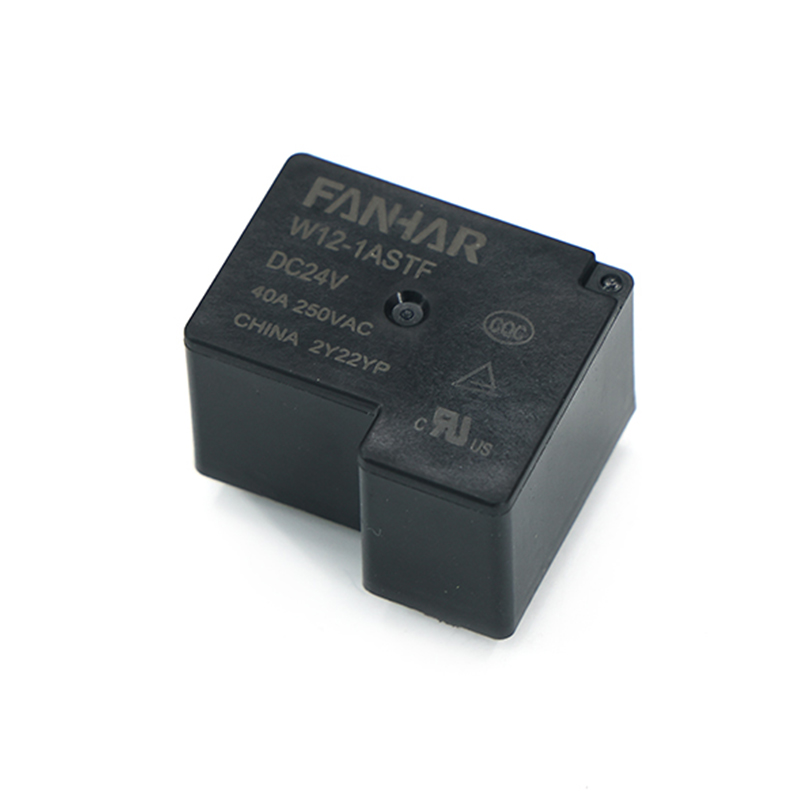

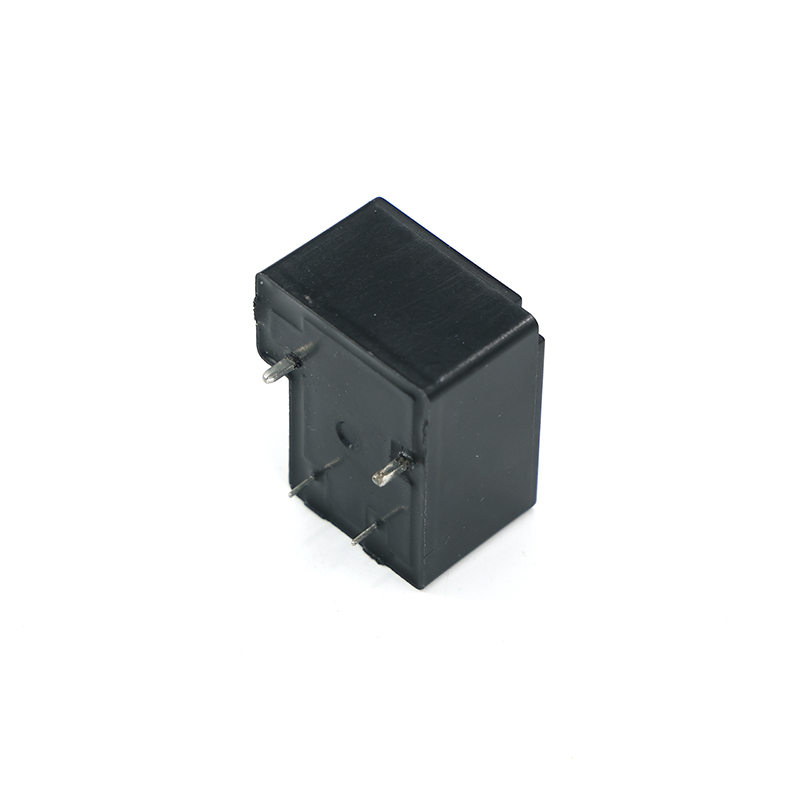

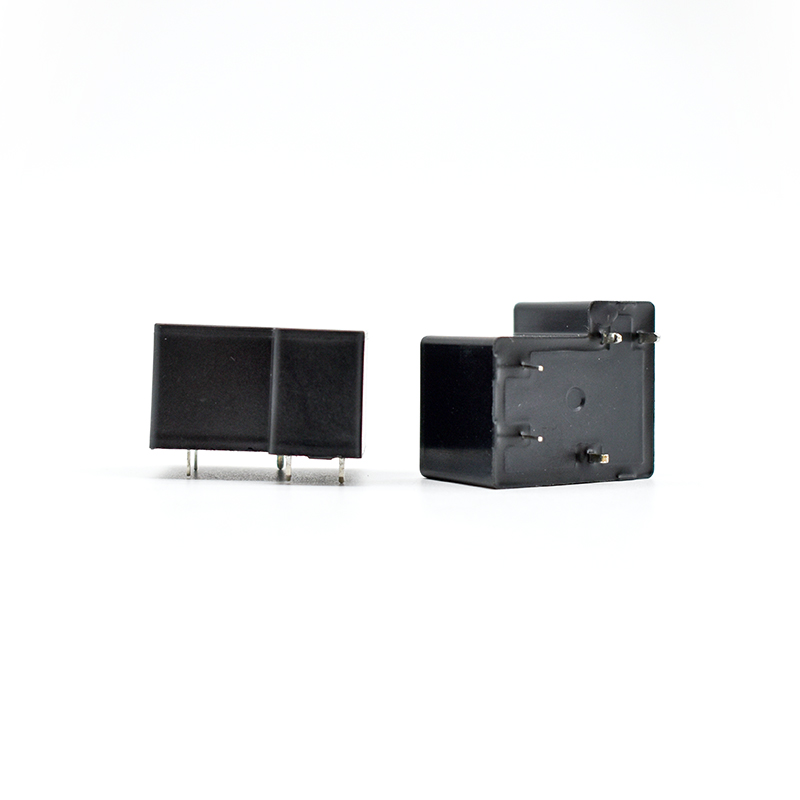

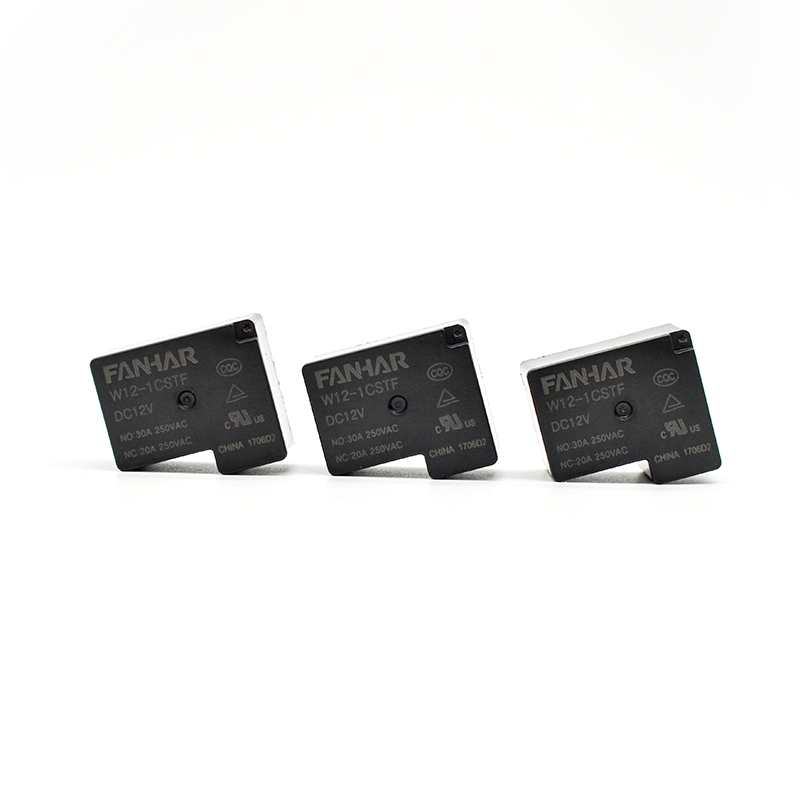

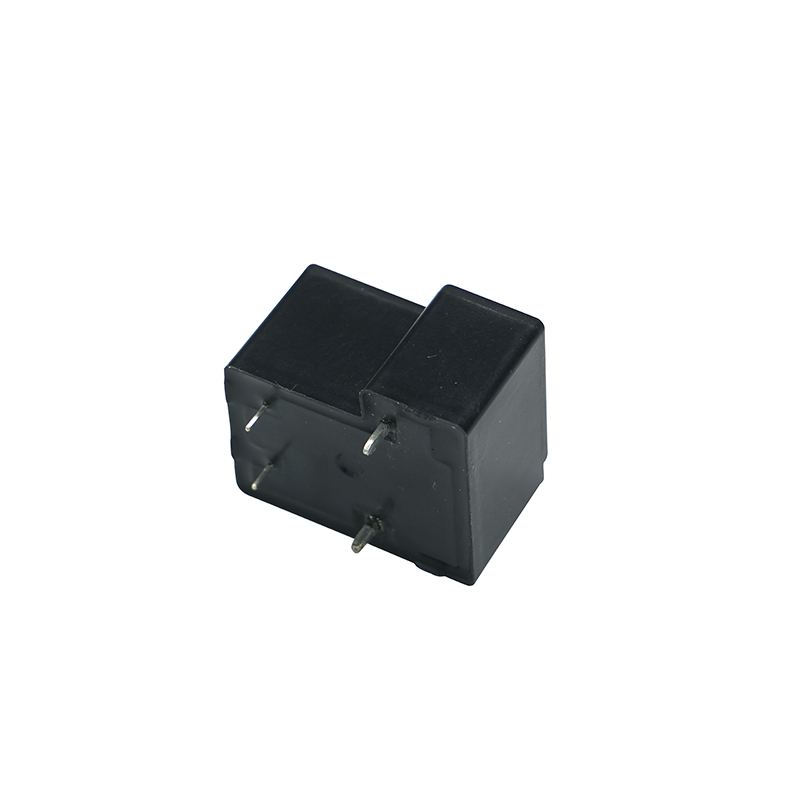

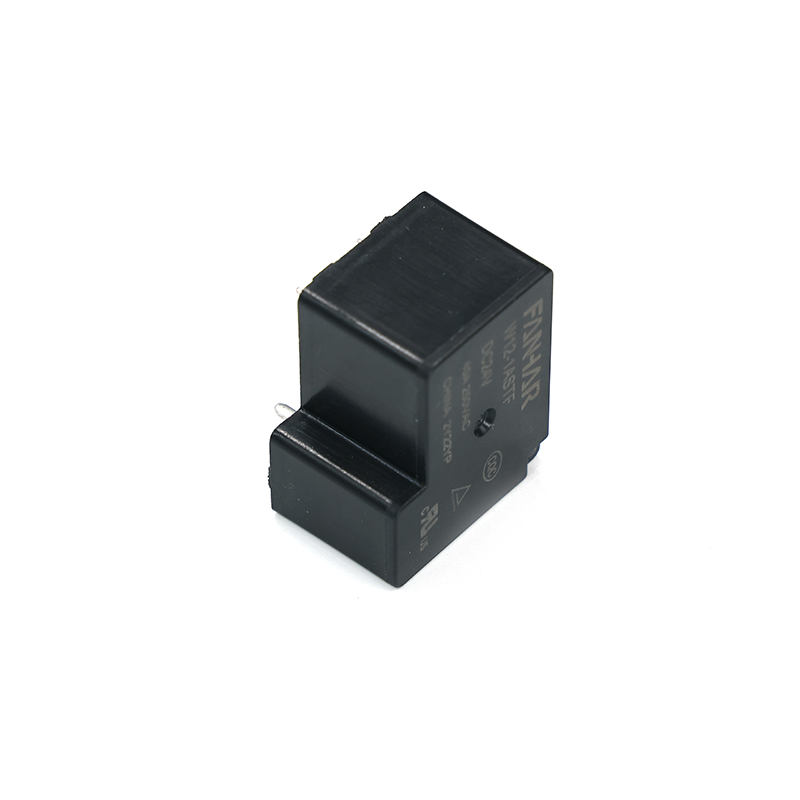

W12 30A 40A Napájecí relé Vyhovující UL TUV CQC

Specifikace

Položka

Standardní

Typ BG

Kontaktní údaje

Domluva kontaktu

1A, 1C

1A

Kontaktní odpor (počáteční)

≤100mΩ (6V DC 1A)

100mΩ (6V DC 1A)

Kontaktní materiál

AgNi､AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

30A (standardní)/40A 250VAC
20A 30VDC

30A 250VAC
20A 48VDC

Max.spínací napětí

277VAC/30VDC

277VAC/48VDC

Max.spínací proud

40A

Max.spínací kapacita

10000VA/600W

7500VA/960W

Min.povolení zatížení

5 V DC 100 mA

Elektrický výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

1500VAC, 1min

2500VAC, 1min

Mezi cívkou a kontakty

2500VAC (standardní)/4000VAC, 1min

Provozní doba

≤15 ms

≤20 ms

Čas uvolnění

≤10 ms

≤15 ms

Mechanický výkon

Odolnost proti otřesům

Funkční

98 m/s ² (10G)

Destruktivní

980 m/s ² (100G)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

5× 10 ⁶ ops

Elektrický (pokojová teplota)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ ops(ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ ops(ON/OFF=1s/9s)

Provozní stav

Okolní teplota

-40℃~85℃

Vlhkost

5 % až 90 %

Ukončení

PCB

Jednotková hmotnost

Cca 27g

Stavebnictví

Utěsněno plastem, odolné proti tavenině
