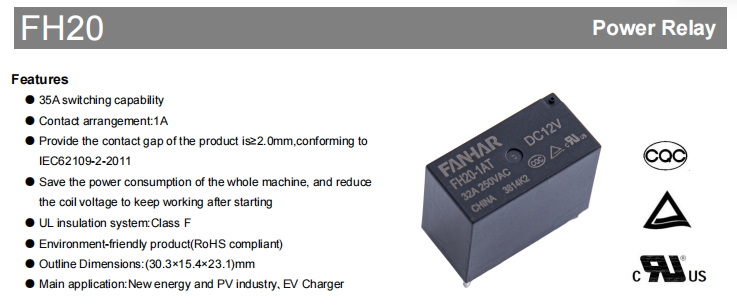

Nové energetické relé řady FH20: Vysoce spolehlivé spínací řešení pro nové energetické a nabíjecí zařízení

Hlavní výhody: Bezpečný, účinný a tepelně odolný

Adekvátní kontaktní mezera pro splnění fotovoltaických bezpečnostních norem

Vzdálenost kontaktů po rozepnutí relé přímo ovlivňuje bezpečnost izolace. Řada FH20 se vyznačuje mezerou mezi kontakty ≥2,0 mm, což plně vyhovuje normě IEC 62109-2-2011 „Bezpečnostní požadavky na měniče energie pro použití ve fotovoltaických energetických systémech“. U fotovoltaických střídačů je tato norma povinná. Mezera 2,0 mm zajišťuje účinné přerušení oblouku i za podmínek přepětí, chrání následné obvody a bezpečnost obsluhy.

Snížení napětí po startu pro výrazné snížení spotřeby energie systému

FH20 využívá pracovní strategii, která snižuje napětí cívky po počátečním odběrunahoru. Jakmile je relé sepnuto, je k udržení stavu kontaktu potřeba pouze nižší napětí cívky, což podstatně snižuje spotřebu energie cívky ve srovnání s nepřetržitým plnýmnapěťový pohon. Například u 12V modelu je přídržný výkon mnohem nižší než 1400 mW potřebných pro sběr. Tato funkce je zvláště výhodná pro nabíječky a střídače, které vyžadují dlouhý pohotovostní režim nebo nepřetržitý provoz, čímž účinně snižuje nárůst teploty systému a energetické ztráty.

Izolační systém UL třídy F pro vyšší teplotní toleranci

Tepelná odolnost izolačního systému určuje životnost relé při vysokých teplotách. Řada FH20 používá izolační systém třídy F uznávaný UL, který umožňuje maximální zahřátí cívkybodová teplota o 155 °C–25 °C vyšší než běžná třída B (130 °C). To znamená, že při okolní teplotě 85 °C má relé stále dostatečnou tepelnou rezervu, takže je zvláště vhodné pro zařízení instalovaná v uzavřených, špatně větraných nebo venkovních prostředích s vysokou teplotou.

Materiály šetrné k životnímu prostředí, v souladu s RoHS

Od kontaktů až po pouzdro produkt používá materiály, které splňují požadavky RoHS, bez olova, rtuti, šestimocného chrómu a dalších nebezpečných látek, které zajišťují bariérubezplatný vývoz do regionů s přísnými ekologickými předpisy, jako je EU.

Zatížitelnost a elektrické parametry

Řada FH20 využívá uspořádání kontaktů 1A (jednopólový jednocestný, normálně otevřený) s kontaktním materiálem AgSnO₂ (oxid stříbrný). Tento materiál nabízí vynikající odolnost proti svařování a erozi obloukem, díky čemuž je zvláště vhodný pro časté spínání vysokoproudých odporových zátěží.

Klíčová elektrická hodnocení jsou shrnuta v tabulce níže:

Nízký přechodový odpor zajišťuje minimální ztráty vedení, zatímco vysoká dielektrická pevnost poskytuje dostatečnou bezpečnostní rezervu pro izolaci vysokého nízkého napětí. Doby provozu a uvolnění splňují požadavky na rychlost odezvy většiny aplikací průmyslového řízení a výkonové elektroniky.

Specifikace cívky a průvodce výběrem

FH20 nabízí několik standardních napětí cívky od 5 V do 24 V, vše s jmenovitým výkonem 1400 mW. Níže jsou shrnuty klíčové elektrické parametry běžně používaných modelů pro rychlé přizpůsobení řídicímu napětí vašeho systému:

Tip na výběr : Provozní napětí je minimum požadované pro spolehlivé snímání; napětí měniče by mělo být navrženo tak, aby nekleslo pod tuto hodnotu. Spouštěcí napětí určuje citlivost na poklesven při vypnutí. Pokud je extrémně nízká spotřeba energie kritická, lze zvolit vyšší napětí cívky (např. 24 V), protože její provozní proud je nižší, a v kombinaci s funkcí přidržení po startu lze celkovou spotřebu energie dále snížit.

Mechanická odolnost a přizpůsobivost prostředí

Nová energetická zařízení často čelí vibracím, nárazům a velkým teplotním změnám. Řada FH20 vyniká mechanickým výkonem:

Odolnost proti otřesům : Funkční otřesy až 196 m/s² (20 g), destruktivní otřesy až 980 m/s² (100 g), dostatečné k tomu, aby vydržely náhodné nárazy během přepravy a instalace.

Odolnost proti vibracím : 10 Hz ~ 55 Hz při amplitudě 1,5 mm, což zajišťuje stabilní provoz v blízkosti zdrojů vibrací, jako jsou ventilátory a kompresory.

Rozsah provozních teplot : -40 °C ~ 85 °C, pokrývající venkovní podmínky ve většině oblastí Číny; tolerance vlhkosti od 5 % do 85 % pro vlhké prostředí.

Pokud jde o výdrž, mechanická životnost je 2 × 10⁵ operací, zatímco elektrická životnost (odporová zátěž, 32 A 250 VAC, ON/OFF = 1 s / 9 s) dosahuje 3 × 10⁴ operací, což uspokojí několik let běžného používání v nabíječkách, měničích a podobných zařízeních.

Styly krytu a výběr prostředí

FH20 je k dispozici ve dvou typech vnitřní ochrany, které vám umožňují vybrat si podle čistoty skutečného pracovního prostředí:

Typ odolný proti tavidlu : Vhodné pro čisté vnitřní prostředí bez korozivních plynů (H₂S, SO₂, NO₂ atd.) a vodivého prachu. Tento typ zabraňuje pronikání tavidla během pájení a nabízí cenové výhody.

Typ s plastovým těsněním : Doporučeno pro nečistá prostředí, která mohou obsahovat korozivní plyny nebo prach, jako jsou průmyslové areály nebo venkovní skříně. Utěsněná konstrukce účinněji izoluje vnější nečistoty a zajišťuje dlouhou životnosttermín nízký přechodový odpor.

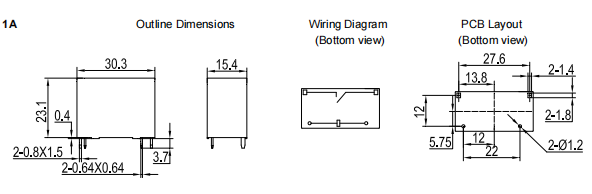

Oba typy sdílejí stejné vnější rozměry: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Jsou určeny pro standardní montáž na kolíky PCB a váží přibližně 20,7 g. Tolerance rozmístění desek plošných spojů by měly být řízeny v rozmezí ±0,1 mm; Tolerance obrysových rozměrů naleznete v podrobných poznámkách v datovém listu.

Mezinárodní schválení ve zkratce

Řada FH20 získala potřebné bezpečnostní certifikace pro hlavní světové trhy, což usnadňuje export vašich konečných produktů:

Všechny tři certifikace používají kontakty AgSnO₂ a pokrývají jak nepřetržitý jmenovitý proud 32 A, tak maximální proud 35 A při teplotní třídě 85 °C, což zajišťuje shodu za extrémních provozních podmínek.
