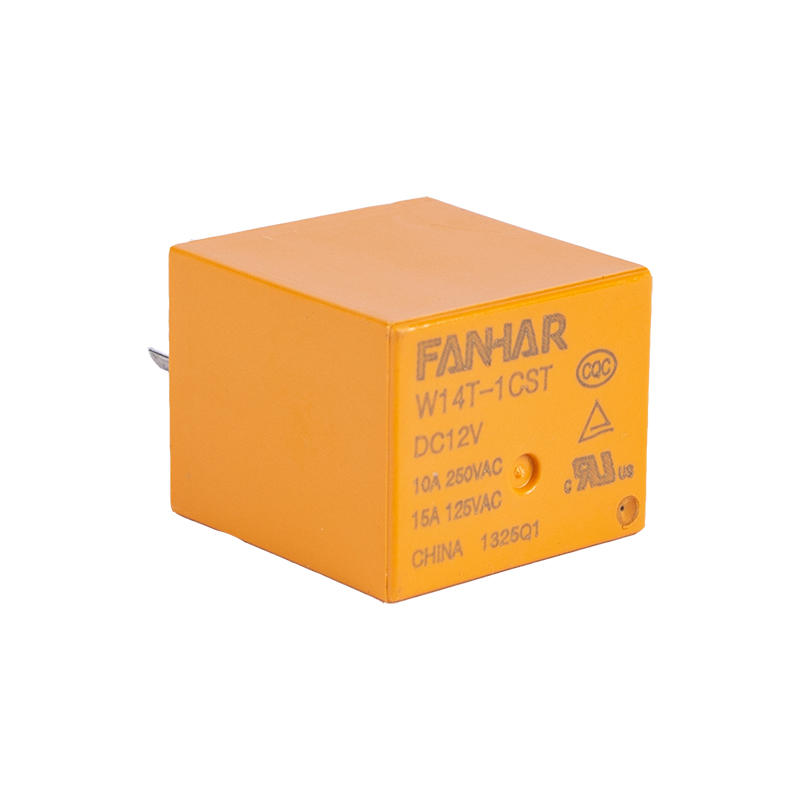

W14T 10A 15A napájecí relé Vyhovující UL TUV CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A, 1C

Kontaktní odpor

≤100mΩ (6V DC 1A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

10A 250VAC/30VDC

15A 125VAC

Max.spínací napětí

277VAC/30VDC

Max.spínací proud

15A

Max.spínací kapacita

2500VA/300W

Min.povolující zatížení

5 V DC 100 mA

Elektrické

výkon

Izolační odpor (počáteční)

100MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

750 VAC, 1 min

Mezi cívkou a kontakty

1500VAC, 1min

Provozní doba

≤10 ms

Čas uvolnění

≤5 ms

Mechanické

výkon

Odolnost proti otřesům

Funkční

98 m/s ² (10 g)

Destruktivní

980 m/s ² (100 g)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1× 10 ⁷ ops

Elektrické(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ops(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ops(ON/OFF=1s/9s)
15A      125VAC                                     5×10 ⁴ ops(ON/OFF=1s/9s)
1/2HP  125VAC (motor)                       3×10 ⁴ ops(ON/OFF=1s/9s)
600W  120VAC (LED lampa)                 2,5×10 ⁴ operace (ON/OFF=1s/9s)

Operovat

stavu

Okolní teplota

-40℃~85℃/105℃

Vlhkost

5 % až 90 %

Ukončení

PCB

Jednotková hmotnost

Přibl. 12,5 g

Stavebnictví

Utěsněno plastem, odolné proti toku
