Pochopení proudových bočníkových rezistorů: Komplexní průvodce přesným měřením proudu

Co je proudový bočník?

A Proudový bočník Rezistor je přesná součástka s nízkým odporem určená k měření elektrického proudu vytvořením malého, proporcionálního poklesu napětí na jeho svorkách. Na základě Ohmova zákona (V = I × R) převádějí tyto odpory tok proudu na měřitelný napěťový signál, což umožňuje přesné monitorování proudu bez výrazného narušení činnosti obvodu.

Tyto základní komponenty jsou široce používány v oblasti výkonové elektroniky, systémů správy baterií, průmyslové automatizace a automobilových aplikací, kde je přesné snímání proudu rozhodující pro optimalizaci výkonu a monitorování bezpečnosti.

Klíčové vlastnosti proudových bočníkových rezistorů

Základní provozní principy

Současné bočníkové rezistory fungují na jednoduchém, ale elegantním principu:

• Při zapojení do série se zátěží generuje rezistor úbytek napětí úměrný proudu, který jím protéká
• Toto napětí se měří pomocí vysokoimpedančních zesilovacích obvodů nebo analogově-digitálních převodníků
• Měřený proud se vypočítá podle vzorce: I = V ÷ R, kde odpor zůstává konstantní
• Typické hodnoty odporu se pohybují od mikroohmů do desítek miliohmů, aby se minimalizovaly ztráty výkonu

Kritické parametry výkonu

Výběr vhodného Proudový bočník Rezistor vyžaduje pečlivé vyhodnocení několika klíčových specifikací:

• Hodnota odporu: Typicky se pohybuje od 0,1 mΩ do 100 mΩ, vybírá se na základě maximálního proudu a přijatelného úbytku napětí
• Výkon: Určuje kapacitu rozptylu tepla, vypočtenou pomocí P = I² × R s 25-50% bezpečnostní rezervou
• Teplotní koeficient (TCR): Měří stabilitu odporu napříč teplotními změnami, přičemž prémiové bočníky nabízejí ±10 ppm/°C nebo nižší
• Tolerance: Označuje úroveň přesnosti v rozsahu od ±0,01 % pro laboratorní jakost do ±1-5 % pro obecné aplikace
• Pokles napětí: Standardní hodnoty zahrnují 50 mV, 75 mV nebo 100 mV při jmenovitém proudu pro kompatibilitu s měřicími přístroji

Typy proudových bočníkových rezistorů

Přesný proudový bočník vs. standardní bočníky

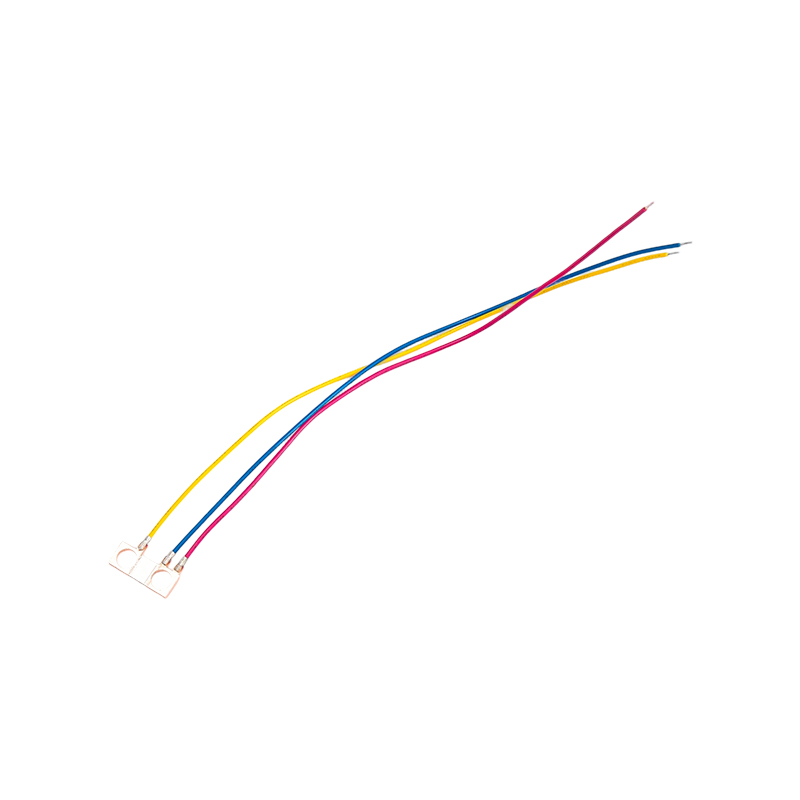

Přesný proudový bočník rezistory představují nejvyšší úroveň současné technologie snímání, navrženou pro aplikace vyžadující výjimečnou přesnost a stabilitu. Tyto specializované komponenty minimalizují chyby měření díky pokročilému výběru materiálů a výrobním procesům.

Mezi klíčové rozdíly mezi přesnými proudovými bočníky patří:

• Mimořádně nízké hodnoty TCR (často pod ±10 ppm/°C) zajišťují minimální kolísání mezi provozními teplotami
• Specifikace přísných tolerancí (±0,01 % až ±0,1 %) pro vynikající opakovatelnost měření

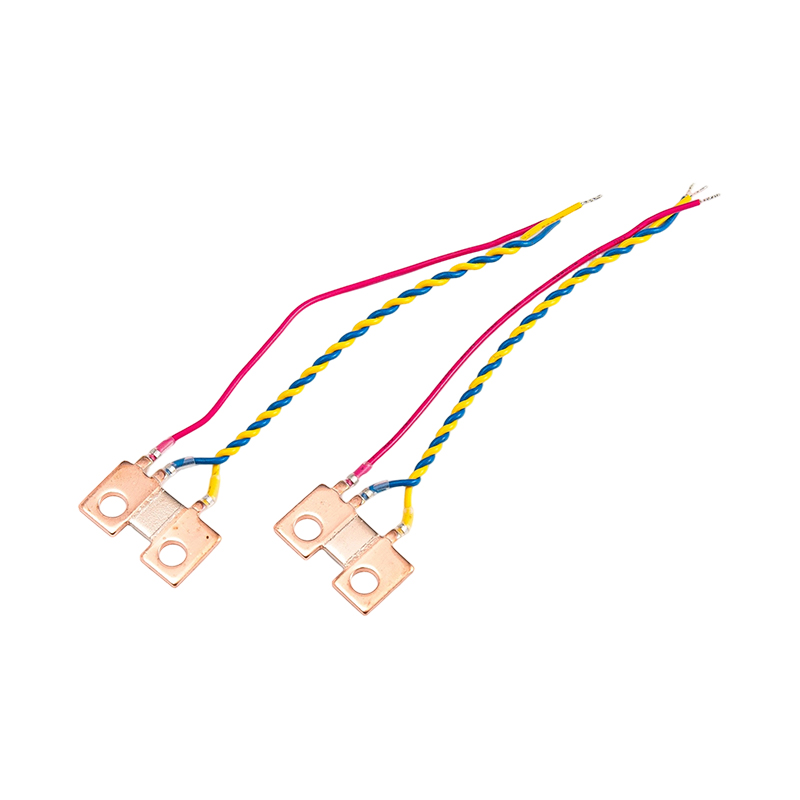

• Čtyřsvorkové Kelvinovy spoje, které eliminují chyby odporu vedení
• Dlouhodobá stabilita s minimálními účinky stárnutí po delší provozní doby
• Vynikající výkon v kalibračních laboratořích, testovacích zařízeních a kritických monitorovacích systémech

Konfigurace stejnosměrného proudového bočníku

Stejnosměrné proudové bočníkové rezistory jsou speciálně optimalizovány pro aplikace se stejnosměrným proudem a obsahují konstrukční metody, které řeší jedinečné výzvy stejnosměrného měření:

• Konstrukce ze slitiny manganin nebo Constantan poskytuje téměř nulové tepelné EMF
• Panelové provedení s robustními svorkami pro průmyslové prostředí
• Standardizovaný výstup 75 mV při jmenovitém proudu pro bezproblémovou integraci s analogovými měřiči
• Vysoká přetížitelnost (typicky 120 % jmenovitého proudu po dobu 2 hodin)
• Provozní teplota se pohybuje od -40 °C do 60 °C pro náročné průmyslové podmínky.

Elektrické bočníky stavební technologií

Elektrické bočníky jsou vyráběny různými technologiemi, z nichž každá nabízí odlišné výhody:

• Kovové rolety: Poskytujte výjimečnou přesnost s TCR již od ±5 ppm/°C, ideální pro vysokofrekvenční a přesné aplikace

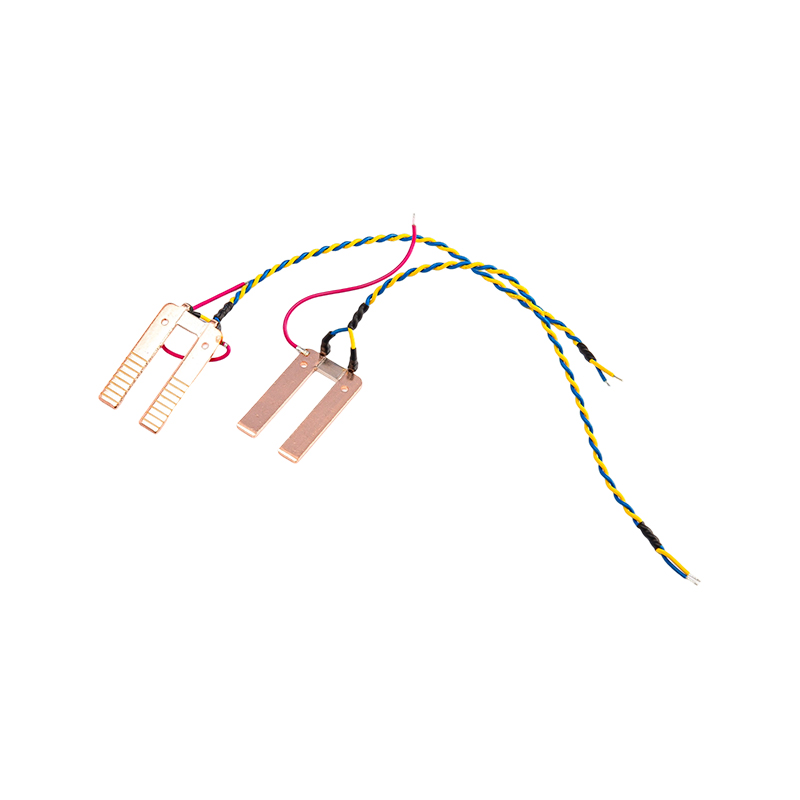

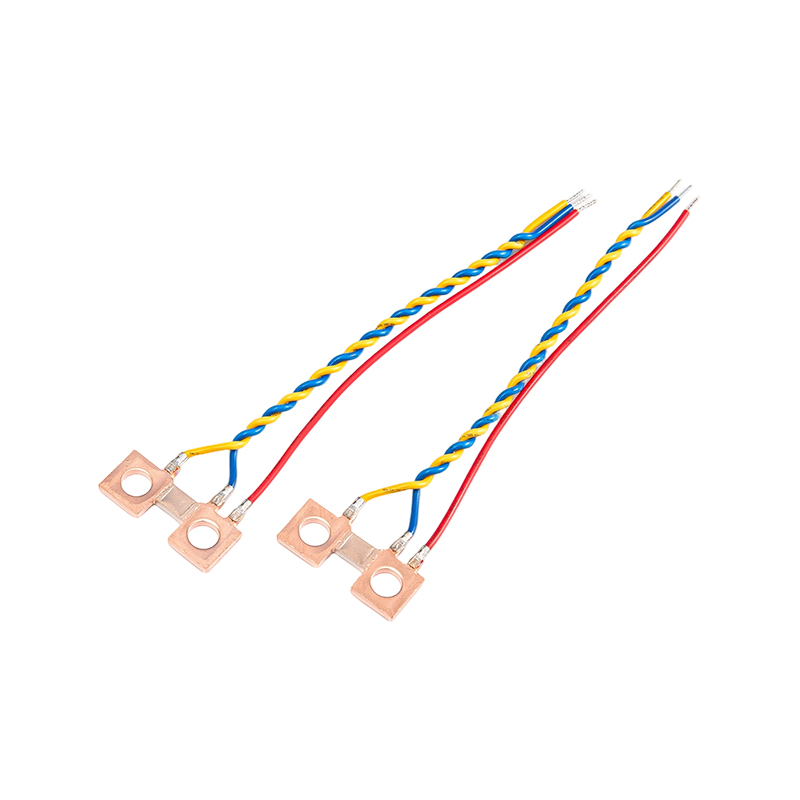

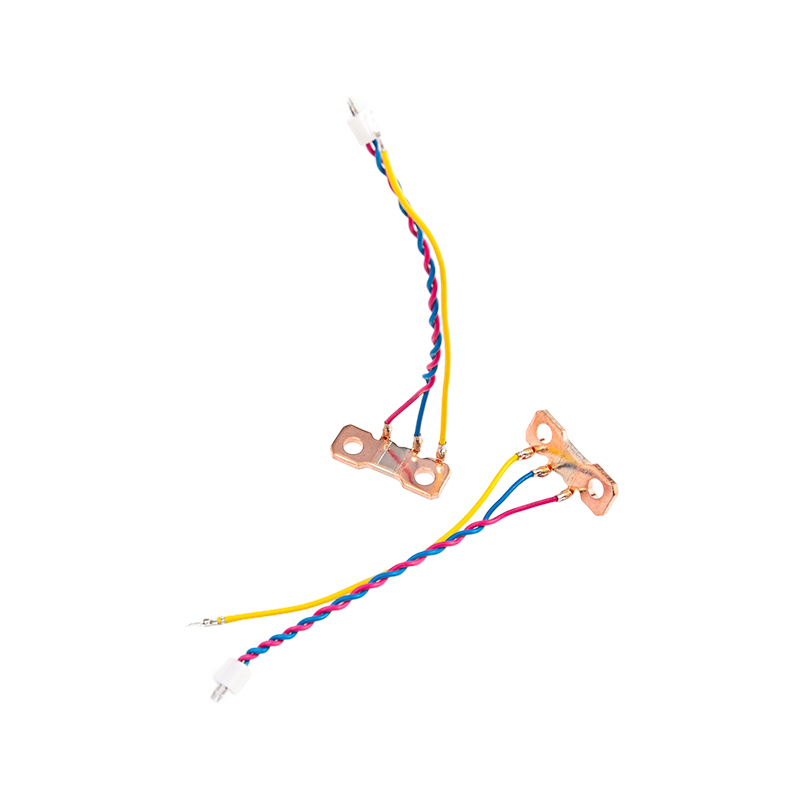

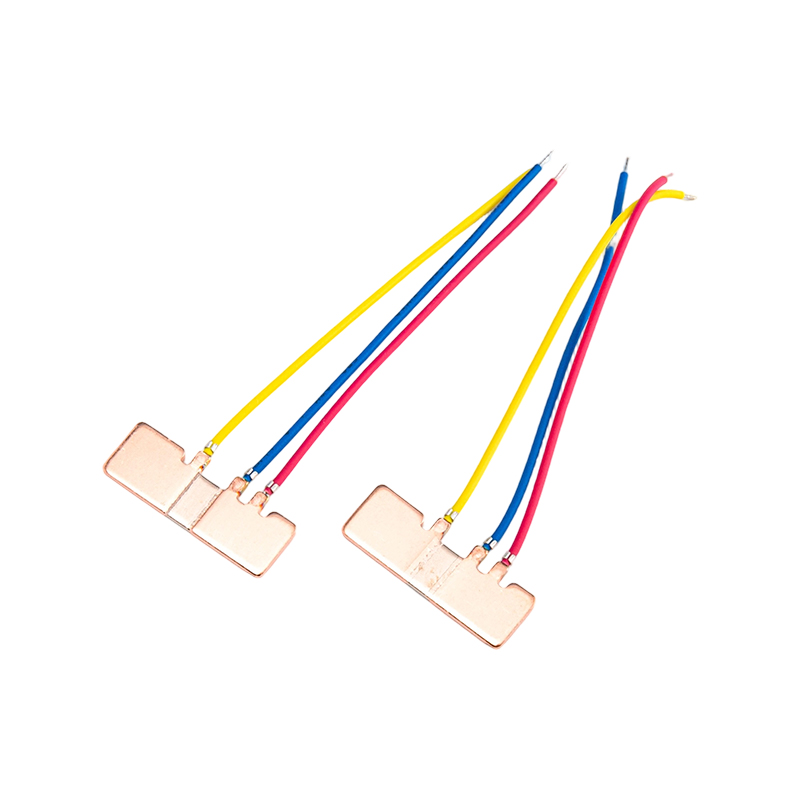

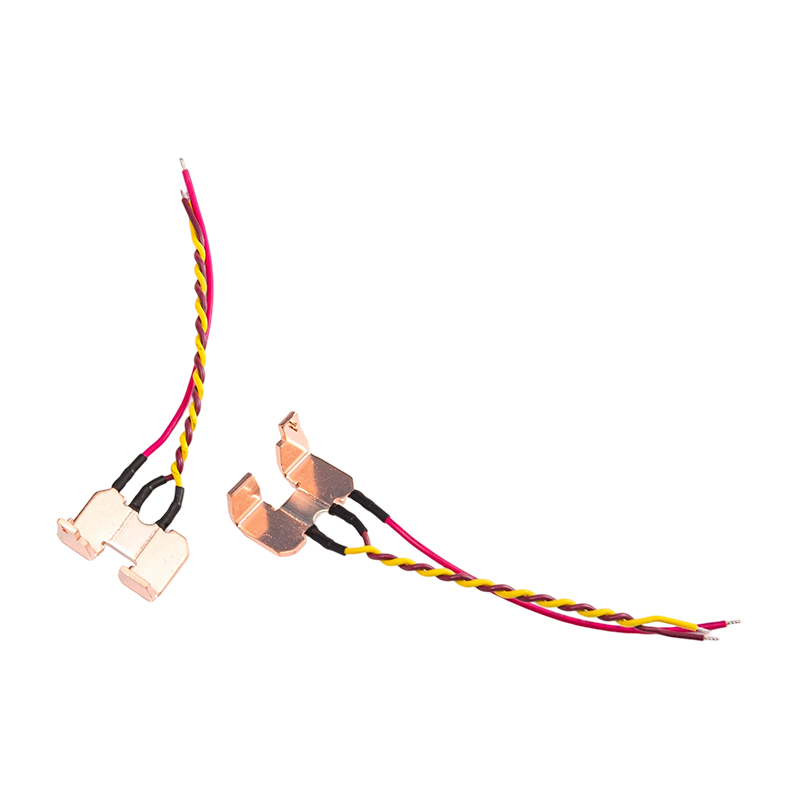

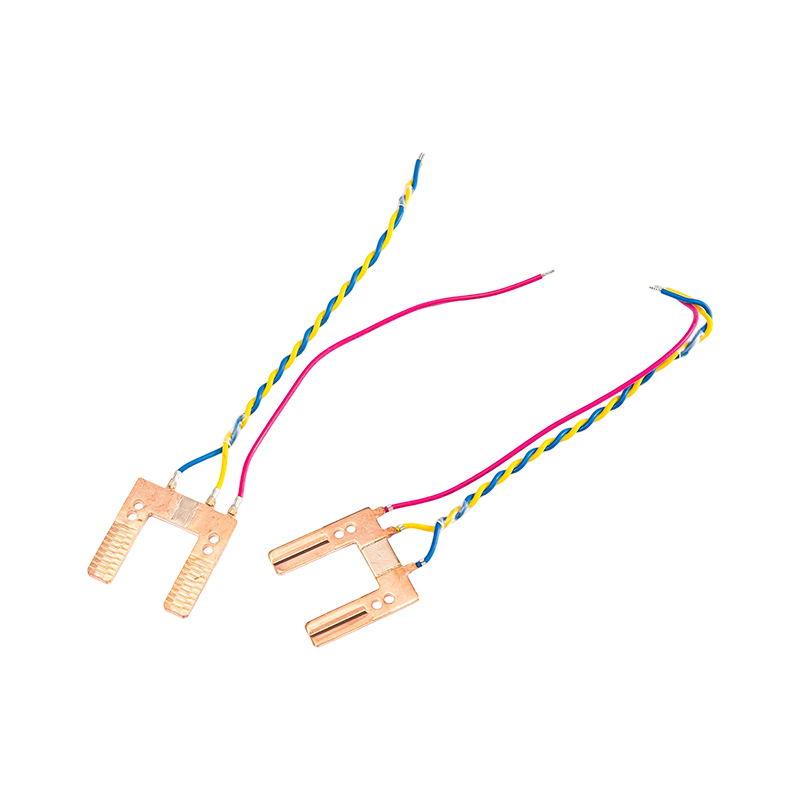

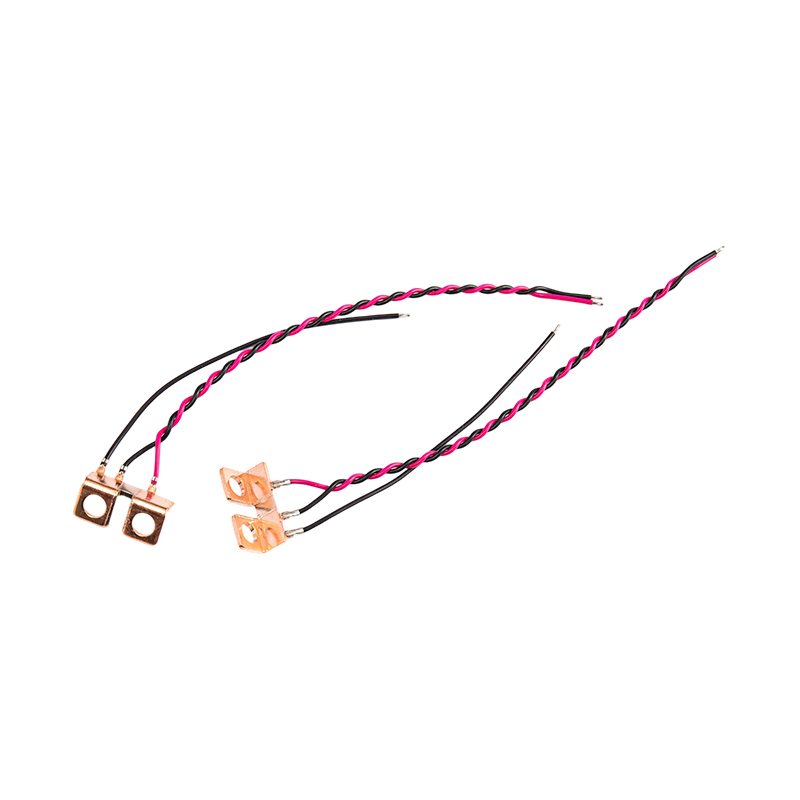

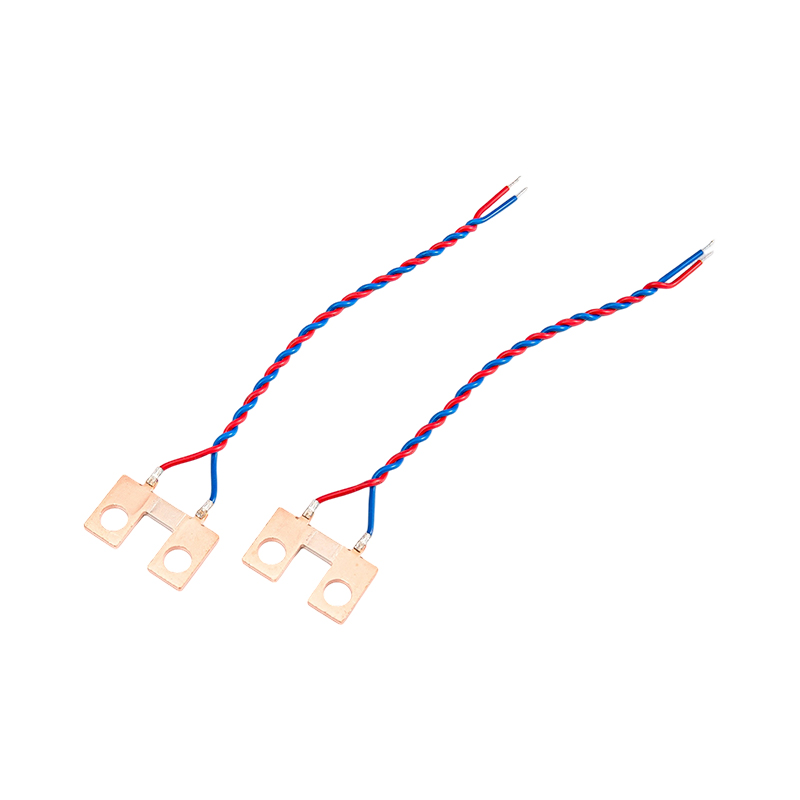

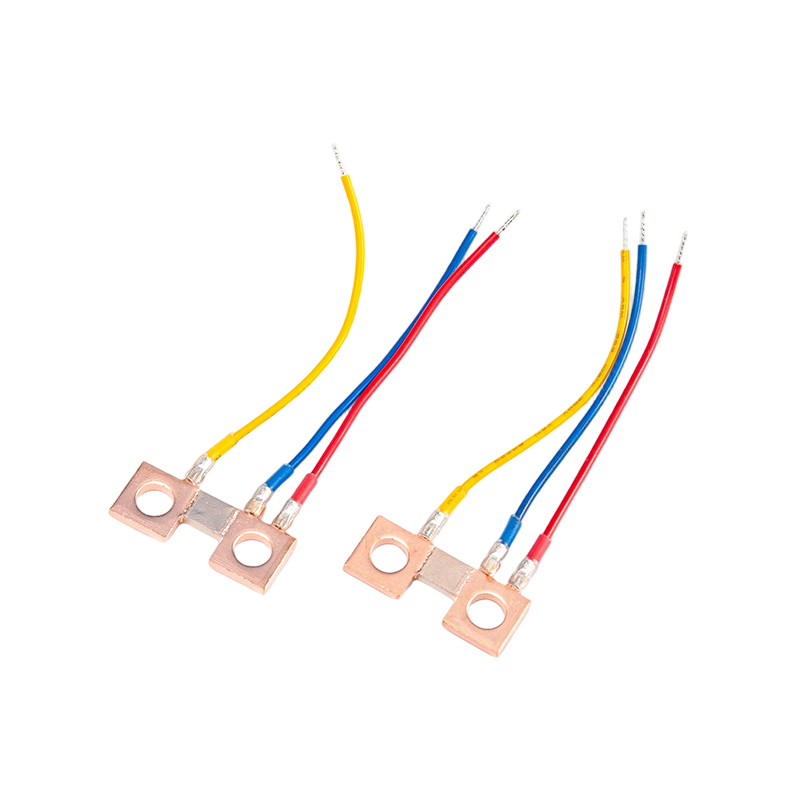

• Kovové lišty/deskové bočníky: Nabízí vynikající manipulaci s výkonem a schopnost rázového proudu pro automobilové a průmyslové pohony
• Drátové bočníky: Zajistěte vynikající stabilitu a vysokou výkonovou kapacitu, i když s vyšší indukčností omezující AC výkon
• Silný film Shunty: Nákladově efektivní řešení pro velkoobjemové aplikace se středními požadavky na přesnost

Aplikace napříč odvětvími

Automobilové a elektrické systémy vozidel

Automobilový průmysl představuje jeden z nejrychleji rostoucích trhů Proudový bočník Rezistors , poháněné elektrifikací vozidel a pokročilými elektronickými systémy. Mezi kritické aplikace patří:

• Battery Management System (BMS) monitoruje nabíjecí/vybíjecí proudy pro odhad stavu nabití
• Palubní nabíječky (OBC) poskytují zpětnou vazbu pro řízení proudu a ochranu proti přetížení
• Řízení trakčního motoru umožňující přesnou regulaci točivého momentu a rychlosti
• DC-DC měniče zajišťují efektivní distribuci energie mezi subsystémy vozidla
• Vysokonapěťové distribuční jednotky vyžadující komponenty splňující požadavky AEC-Q200

Průmyslová výkonová elektronika

Pákový efekt průmyslových aplikací Přesný proudový bočníks pro:

• Systémy motorového pohonu vyžadující proudovou zpětnou vazbu v reálném čase pro vektorové řízení
• Monitoring napájení, zajištění regulace zátěže a detekce poruch
• Servopohony vyžadující vysoce přesné snímání proudu pro řízení polohy
• Systémy měření energie vyžadují přesné měření spotřeby
• Invertory obnovitelné energie sledují tok proudu v solárních a větrných systémech

Spotřební elektronika a telekomunikace

Kompaktní Proudový bočník Rezistors povolit pokročilé funkce v:

• Správa baterie smartphonu zajišťuje bezpečné nabíjecí cykly
• Napájecí adaptéry pro notebook monitorující výstupní proud
• 5G základnové stanice spravující distribuci energie mezi RF zesilovače
• Zařízení datového centra sleduje spotřebu energie na úrovni serveru
• Nositelná zařízení optimalizující životnost baterie přesným sledováním proudu

Úvahy o designu a osvědčené postupy

Implementace Kelvinova připojení

Pro dosažení maximální přesnosti s nízkým odporem Proudový bočník Rezistors , implementace správných Kelvinových (4vodičových) připojení je nezbytná. Tato technika odděluje cesty vedoucí proud od cest snímání napětí, čímž eliminuje chyby způsobené odporem vedení a kontaktů.

Pokyny k implementaci zahrnují:

• Směřujte snímací čáry z vnitřních okrajů podložek odporu nejblíže k odporovému prvku
• Udržujte stejnou délku a rozměry pro snímací stopy, abyste zajistili vyvážené měření
• Umístěte zesilovače snímání proudu co nejblíže bočníku
• Vyhněte se prokovům v bočníkových podložkách, abyste zabránili vzlínání pájky a nerovnoměrnému odporu

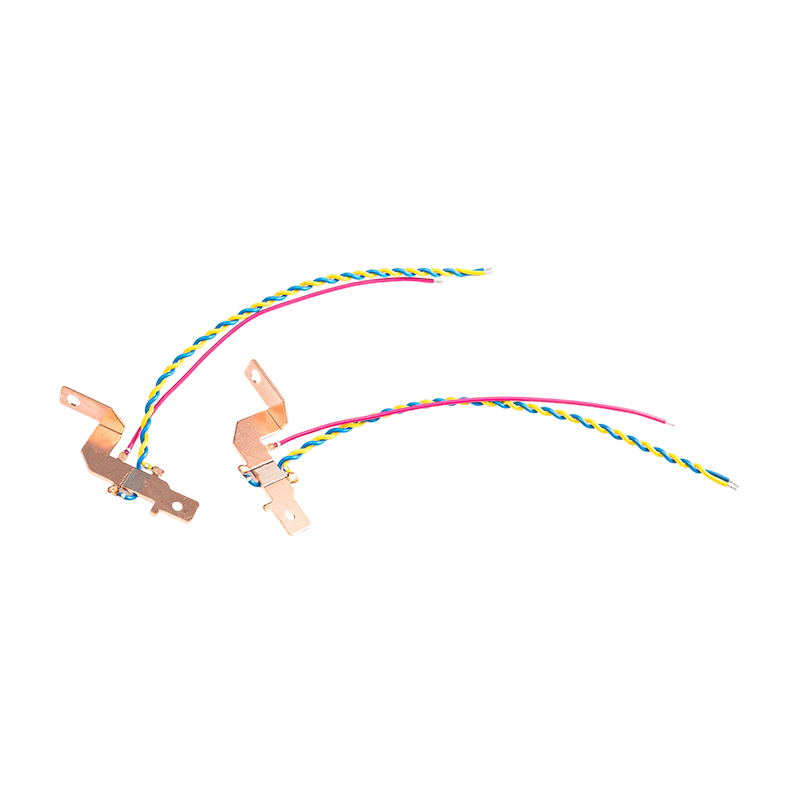

• Použijte diferenciální párové směrování pro snímací vedení k potlačení šumu v běžném režimu

Strategie tepelného managementu

Ztráta výkonu v Stejnosměrné proudové bočníkové rezistory generuje teplo, které může ovlivnit přesnost měření. Efektivní tepelný management vyžaduje:

• Správné snížení výkonu – provozní odpory pod maximální jmenovité hodnoty pro prodloužení životnosti
• Přiměřená plocha mědi na deskách plošných spojů pro šíření tepla
• Zohlednění okolní teploty a proudění vzduchu v konstrukci skříně
• Výběr materiálů s nízkým TCR pro minimalizaci teplotního posunu
• Použití materiálů tepelného rozhraní při montáži bočníků panelového typu

High-Side vs. Low-Side snímání

Umístění Elektrické bočníky uvnitř obvodů ovlivňuje výkon systému:

Průvodce výběrem pro inženýry

Výpočet požadavků na odpor

Stanovení optimálního Proudový bočník Rezistor hodnota zahrnuje vyvážení více faktorů:

• Cílový pokles napětí: Typicky 50-100 mV pro kompatibilitu se standardními ADC a měřidly
• Maximální proud: Vypočítejte R = V ÷ I pro určení požadovaného odporu
• Ztrátový výkon: Ověřte, že P = I² × R zůstává v rámci jmenovitých limitů s bezpečnostní rezervou
• Poměr signálu k šumu: Pro spolehlivé měření zajistěte, aby pokles napětí přesáhl úroveň šumu systému

Kritéria výběru materiálu

Složení slitiny přímo ovlivňuje Přesný proudový bočník výkon:

• manganin: Preferováno pro přesné aplikace s TCR ~±10-50 ppm/°C a vynikající dlouhodobou stabilitou
• Constantan: Nabízí dobrou stabilitu s mírným TCR pro všeobecné průmyslové použití
• Zeranin: Pokročilá slitina poskytující ultranízké TCR pro nejvyšší požadavky na přesnost
• měď: Používá se v silnoproudých aplikacích, kde je hlavním problémem cena

FAQ

Jaký je rozdíl mezi proudovým bočníkem a rezistorem pro snímání proudu?

I když se termíny často používají zaměnitelně, obvykle znamenají různé případy použití. Odpory pro snímání proudu jsou obecně nízkoodporové komponenty integrované do elektronických obvodů pro monitorování a řízení, navržené s řízenou frekvenční odezvou pro přesné aplikace. Proudové bočníkové rezistory jsou často spojeny s měřeními vyšších proudů a mohou být použity v aplikacích distribuce energie, přístrojové techniky nebo měření. Oba spoléhají na stejný princip Ohmova zákona, ale liší se měřítkem, konstrukcí a aplikačním prostředím.

Jak mohu vybrat správnou hodnotu odporu pro můj současný bočník?

Výběr vhodného resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Co je TCR a proč je důležitý pro současné bočníkové odpory?

TCR (Temperature Coefficient of Resistance) měří, jak moc se odpor mění s teplotou, vyjádřeno v ppm/°C (částic na milion na stupeň Celsia). U bočníkového rezistoru s 100 ppm/°C TCR a počátečním odporem 100 Ω způsobí změna teploty o 50 °C posun odporu o 0,5 Ω. To přímo ovlivňuje přesnost měření – vyšší TCR znamená větší chybu, když se mění teplota. Premium Přesný proudový bočníks nabízejí TCR již od ±10 ppm/°C, což je nezbytné pro automobilový průmysl (-40 °C až 125 °C) a průmyslové aplikace, kde jsou výrazné teplotní výkyvy.

Co je Kelvinovo připojení a kdy jej mám použít?

Kelvinovo (4vodičové) připojení používá čtyři svorky: dvě pro přenos proudu a dvě vyhrazené svorky pro měření napětí. Tím se eliminují chyby ve vedení a přechodovém odporu, které mohou způsobit 10–15 % chyb měření ve dvouvodičových konfiguracích při měření bočníků v miliohmovém rozsahu. Pro všechny použijte Kelvinovy spoje Přesný proudový bočník aplikace, zejména když jsou hodnoty odporu nižší než 10 mΩ nebo když je požadována přesnost lepší než 0,5 %. Implementace zahrnuje směrování snímacích linek zevnitř odporových podložek a udržování stejných délek stop.

Jaké jsou současné bočníkové rezistory ve srovnání s Hallovými senzory pro měření proudu?

Proudový bočník Rezistors nabízejí vyšší přesnost (zejména při DC/nízké frekvenci), nižší náklady a širší frekvenční odezvu, ale generují teplo (ztráty I²R) a neposkytují žádné galvanické oddělení. Senzory s Hallovým efektem poskytují vlastní izolaci a zanedbatelné ztráty energie, ale mají střední přesnost ovlivněnou vnějšími magnetickými poli a vyšší náklady. Pro stejnosměrné aplikace vyžadující vysokou přesnost, jako jsou systémy správy baterií, jsou typicky preferovány bočníkové odpory. Hallovy senzory jsou preferovány, když je izolace kritická nebo v aplikacích s vysokým proudem, kde je problémem rozptyl tepla.

Jaké jsou standardní poklesy napětí pro DC t bočníkové odpory?

Průmyslový standard Stejnosměrné proudové bočníkové rezistory typicky produkují 75 mV při jmenovitém proudu, i když 50 mV a 100 mV varianty jsou také běžné. Tato standardizace zajišťuje kompatibilitu s analogovými panelovými měřiči a měřicími přístroji navrženými pro tyto specifické rozsahy napětí. Například bočník 100A/75mV má odpor 0,00075Ω, zatímco bočník 50A/75mV má odpor 0,0015Ω. Při výběru bočníků pro stávající zařízení ověřte požadavek na napětí měřiče v plném rozsahu, abyste zajistili správné měřítko a přesnost.

Mohou být proudové bočníkové rezistory použity ve střídavých aplikacích?

ano, Proudový bočník Rezistors pracovat pro AC měření, ale úvahy se liší od DC aplikací. Drátové bočníky vykazují indukčnost, která může způsobit fázové posuny a chyby měření při vyšších frekvencích. Kovové fóliové nebo plechové bočníky nabízejí nižší indukčnost a lepší AC výkon. Pro čistě střídavé aplikace jsou často preferovány proudové transformátory (CT), protože poskytují izolaci a zvládají vysoké proudy bez vytváření tepla. Nicméně pro stejnosměrné předpětí AC nebo požadavky na široký frekvenční rozsah zůstávají bočníkové odpory účinné, pokud jsou správně specifikovány pro frekvenční odezvu.

Co způsobuje chyby měření proudového bočníku a jak je mohu minimalizovat?

Primární zdroje chyb zahrnují: tepelný drift (minimalizovaný výběrem materiálů s nízkým TCR), odpor olova (eliminovaný pomocí Kelvinových připojení), termoelektrická napětí (snížená konzistentním používáním materiálu a teplotními gradienty), problémy s uspořádáním desek plošných spojů (řešené správným směrováním trasy a umístěním zesilovače) a samozahřívání (řízené pomocí tepelného návrhu a snížení výkonu). Mezi další faktory patří kvalita pájení, přechodový odpor na svorkách a elektromagnetické rušení. Dodržování pokynů výrobce pro uspořádání a implementace správného tepelného managementu může snížit celkovou chybu pod 0,1 % v přesných aplikacích.

Jaké certifikace bych měl hledat u automobilových proudových bočníkových odporů?

Pro automobilové aplikace hledejte Proudový bočník Rezistors s kvalifikací AEC-Q200 – globální standard pro zátěžové testování pasivních součástí v automobilovém prostředí. Mezi další důležité certifikace patří ISO9001 (management kvality), ISO14001 (environmentální) a ISO45001 (bezpečnost a ochrana zdraví při práci). Pro mezinárodní trhy zajišťuje dodržování předpisů uznání UL, certifikace TUV a soulad se směrnicemi EU ROHS/REACH. Tyto certifikace zaručují, že komponenty vydrží teplotní rozsahy automobilů (-40 °C až 125 °C), vibrace a požadavky na dlouhodobou spolehlivost.

Jak vypočítám jmenovitý výkon potřebný pro můj současný bočníkový odpor?

Vypočítejte ztrátový výkon pomocí P = I² × R, kde I je maximální trvalý proud a R je bočníkový odpor. Použijte bezpečnostní rezervu 25-50% nad vypočítaným výkonem. Například s 20A přes 5mΩ bočník: P = 20² × 0,005 = 2W. Vyberte odpor 3W nebo vyšší. Zvažte odlehčovací křivky – mnoho rezistorů musí být odlehčeno při okolní teplotě nad 70 °C. U pulzních aplikací ověřte pulzní schopnost rezistoru, protože špičkový výkon často překračuje trvalé jmenovité hodnoty. Konkrétní požadavky na snížení výkonu vždy vyhledejte v datových listech výrobce.
