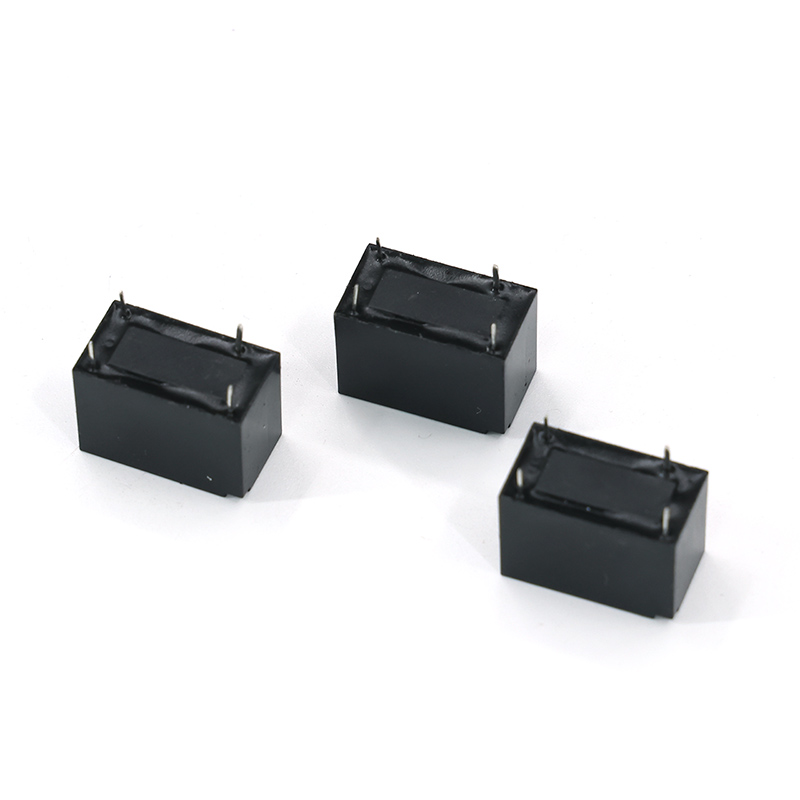

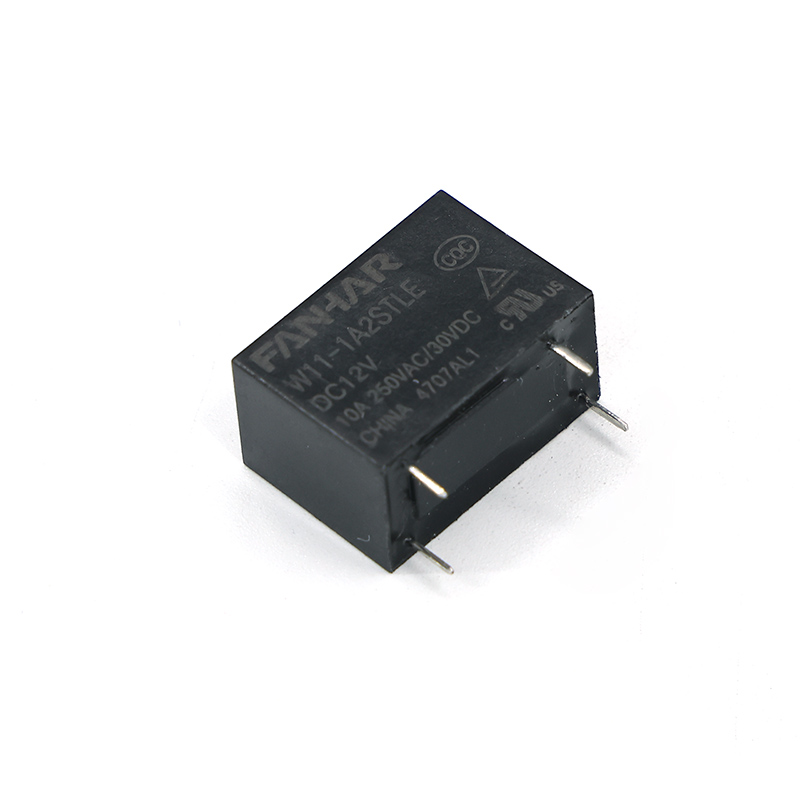

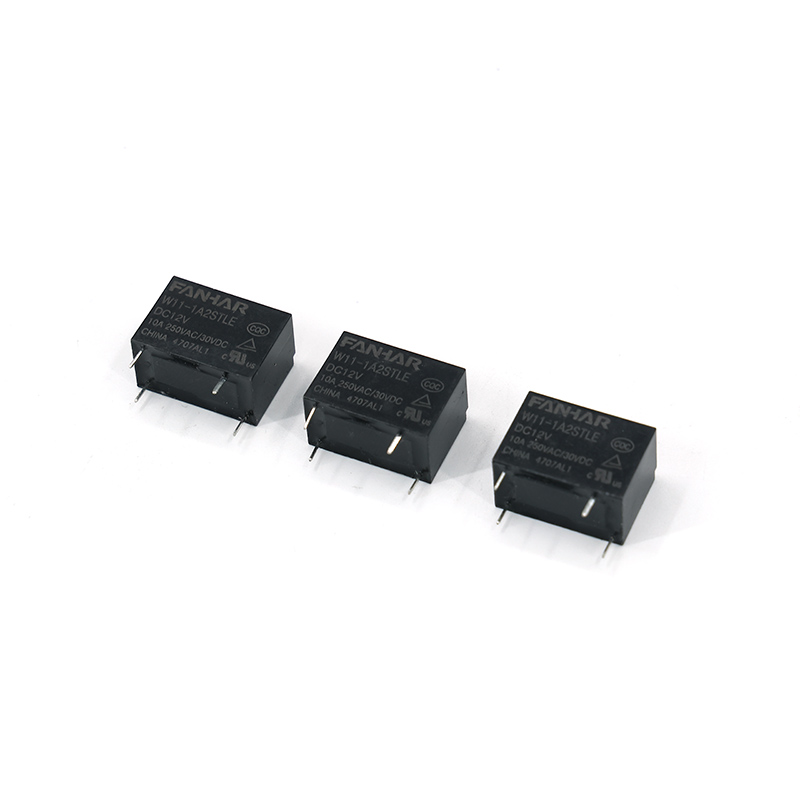

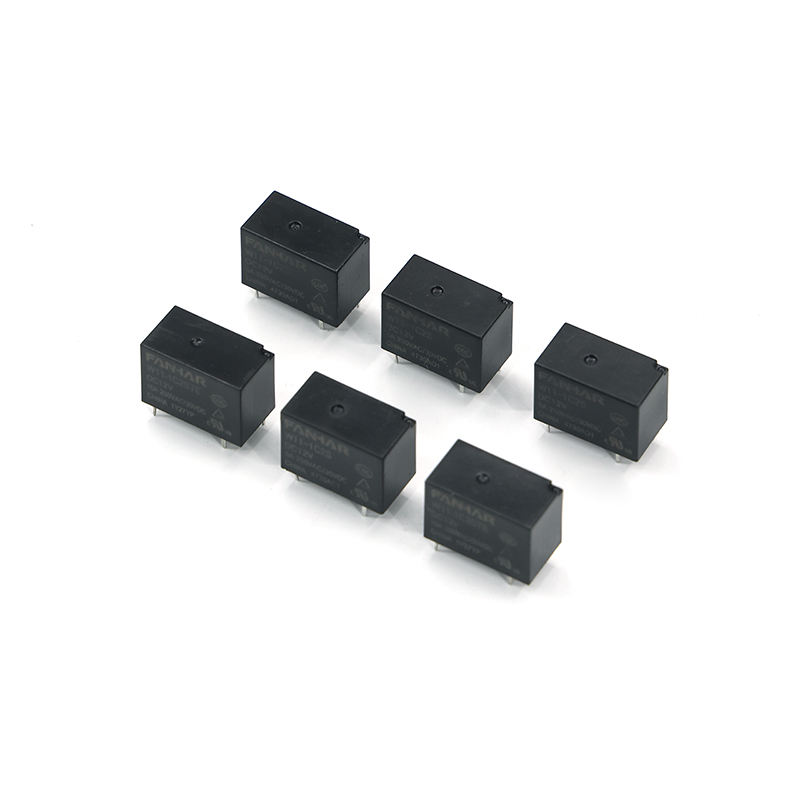

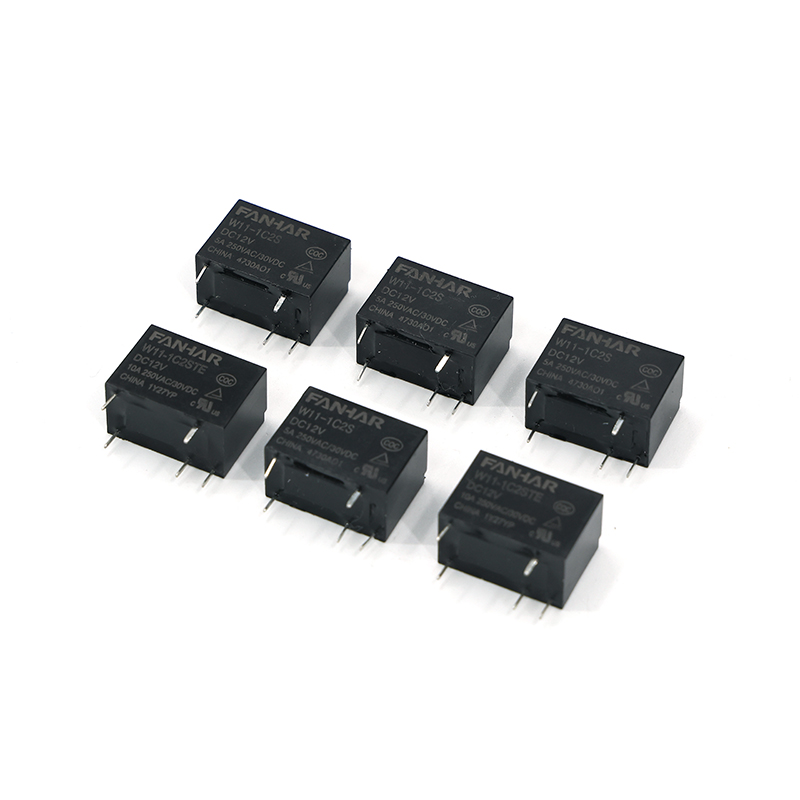

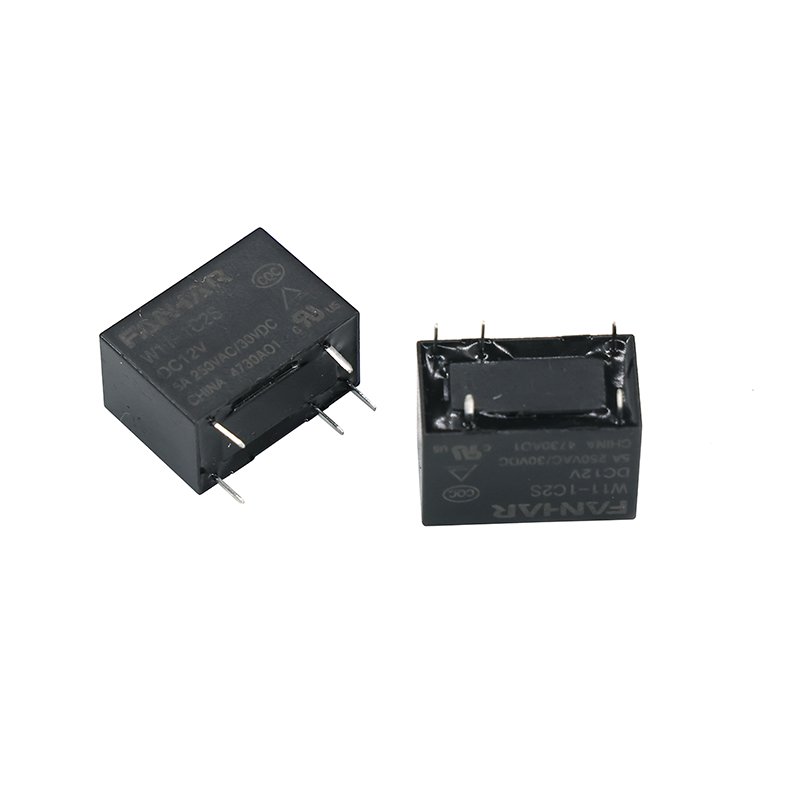

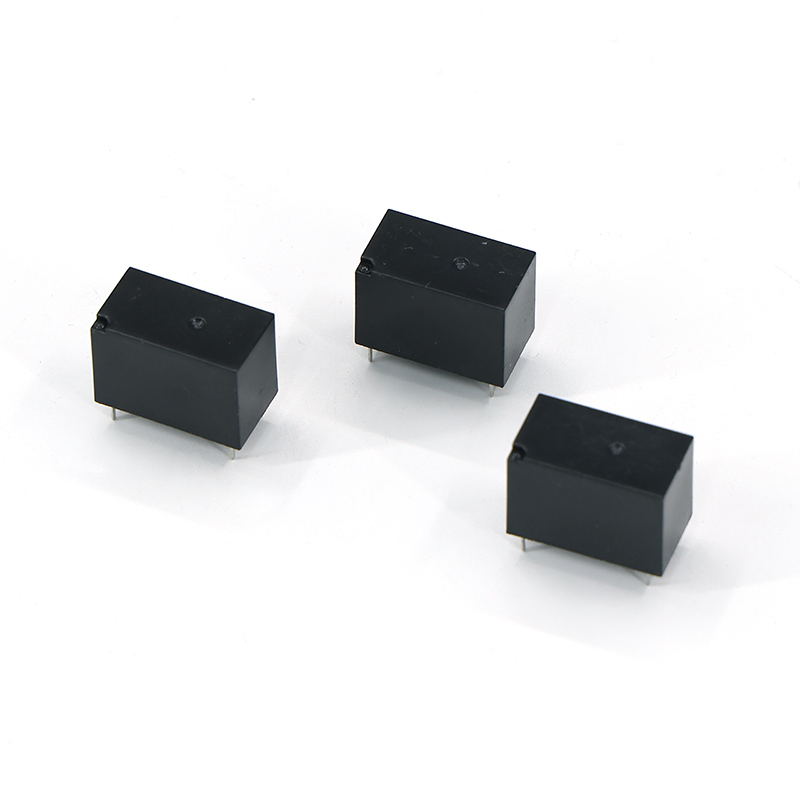

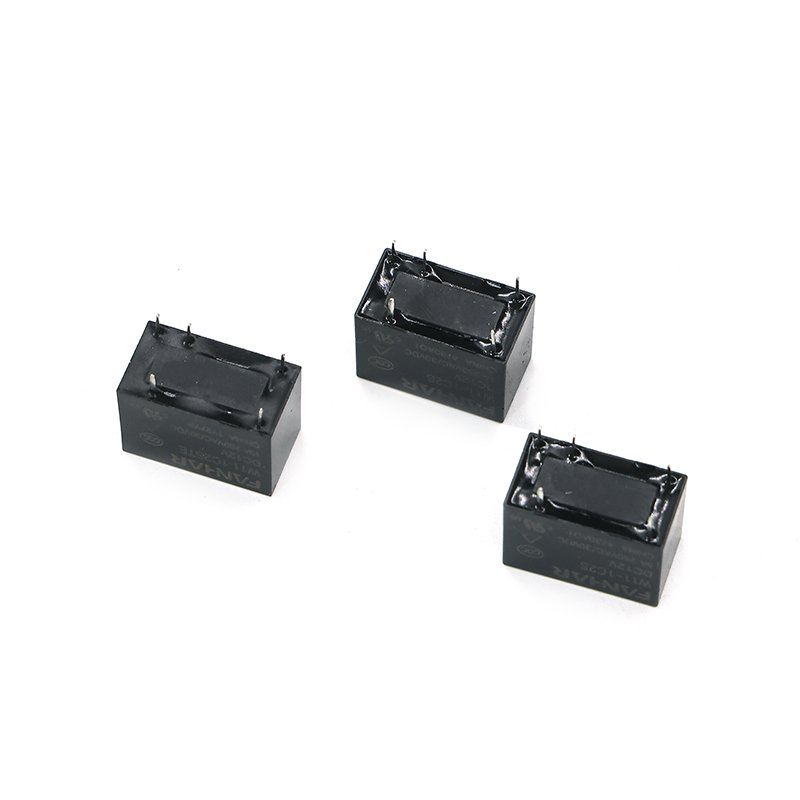

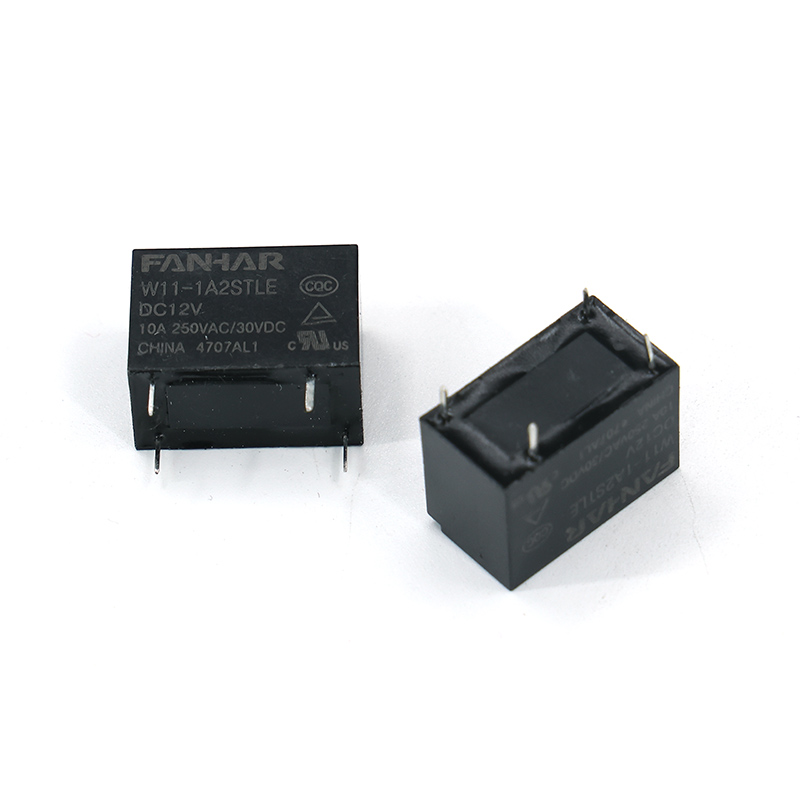

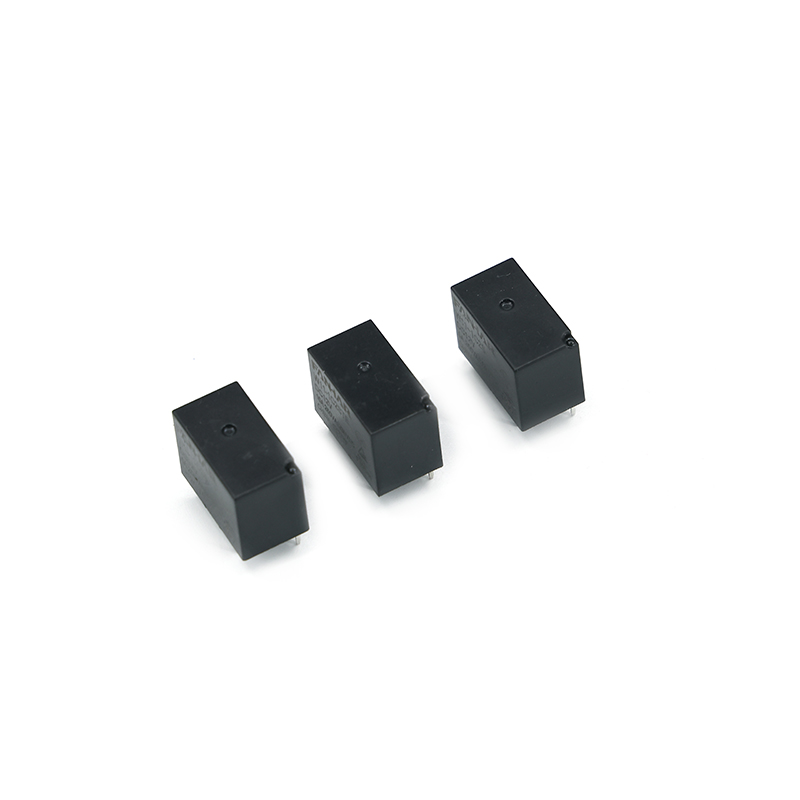

W11 5A 10A napájecí relé Vyhovuje UL TUV CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A, 1B, 1C

Kontaktní odpor (počáteční)

≤100mΩ (6V DC 1A)

Kontaktní materiál

AgNi, AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

5A     250VAC/30VDC

10A   125VAC

10A   250VAC/30VDC

Max.spínací napětí

277VAC/30VDC

Max.spínací proud

10A

Max.spínací kapacita

2500VA/300W

Min.povolující zatížení

5 V DC 100 mA

Elektrické

výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

1000 VAC, 1 min

Mezi cívkou a kontakty

4000VAC, 1 min

Provozní doba

≤10 ms

Čas uvolnění

≤5 ms

Mechanické

výkon

Odolnost proti otřesům

Funkční

98 m/s ² (10G)

Destruktivní

980 m/s ² (100G)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

3A   250VAC (PF=0,6)                       1×10 ⁵ ops(ON/OFF=1s/9s)

5A   250VAC/30VDC                        1×10 ⁵ ops(ON/OFF=1s/9s)

10A  250VAC/30VDC                        5×10 ⁴ ops(ON/OFF=1s/9s)

Operovat

stavu

Okolní teplota

-40℃~85/105℃

Vlhkost

5 % až 90 %

Ukončení

PCB

Jednotková hmotnost

Cca 5g

Stavebnictví

Utěsněno plastem, odolné proti toku
