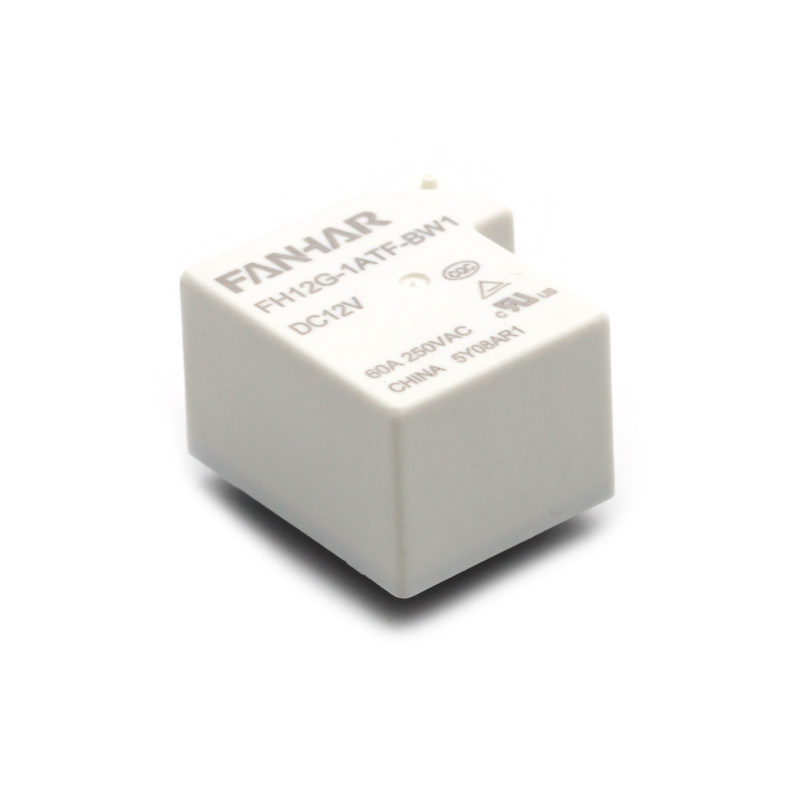

FH12G 60A Nové energetické relé Vyhovující UL TUV CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A

Kontaktní odpor (počáteční)

≤ 20 mΩ (6 V DC 20 A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

NO: 32A/35A/43A/50A/60A   250VAC

Max.spínací napětí

277 VAC

Max.spínací proud

60A

Max.spínací kapacita

12500 VA

Min.povolující zatížení

5 V DC 100 mA

Elektrické

výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

2500VAC, 1min（standardní typ）

1500VAC, 1min（citlivý typ）

Mezi cívkou a kontakty

2500VAC, 1min

Provozní doba

≤15 ms

Čas uvolnění

≤10 ms

Mechanické

výkon

Odolnost proti otřesům

Funkční

98 m/s ² (10 g)

Destruktivní

980 m/s ² (100 g)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

Standardní typ:
35/32A 277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A 277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
Připojení 20A přenášející 43A/50A/60A lámání
20A 250/277VAC                  3×10 ⁴ ops(ON/OFF=1s/9s)
60A 277/250VAC
Citlivý typ:
35/32A 277/250VAC           3×10 ⁴ ops(ON/OFF=1s/9s)
50/43A 277/250VAC           1×10 ⁴ ops(ON/OFF=1s/9s)
Připojení 20A přenášející 43A/50A /60A vypínání
20A 250/277VAC                  1×10 ⁴ ops(ON/OFF=1s/9s)

Operovat

stavu

Okolní teplota

-40℃~85℃

Vlhkost

5 % až 85 %

Ukončení

PCB

Jednotková hmotnost

Přibližně 38 g $ $
