V rozvíjejícím se prostředí průmyslové automatizace a správy napájení debata mezi polovodičovými a elektromechanickými spínacími technologiemi nadále vyvolává značný zájem mezi inženýry a návrháři systémů. Zatímco polovodičová relé (SSR) se prosadila v aplikacích vyžadujících rychlé přepínání a prodlouženou provozní životnost, elektromechanické součástky —zejména elektromechanická relé — si zachovávají zřetelné výhody ve scénářích vysokého zatížení, které nelze snadno replikovat jejich polovodičovými protějšky.

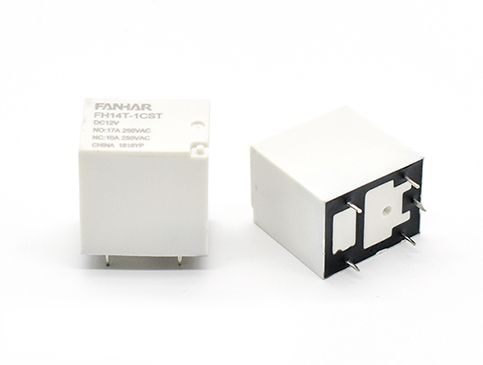

Elektromechanická relé fungují na principech, které zůstaly od svého vzniku do značné míry nezměněny, přesto nadále nabízejí jedinečné výhody ve specifických aplikačních oblastech. Ve svém jádru tato zařízení využívají elektromagnetickou cívku k mechanickému ovládání spínacích kontaktů, čímž se vytváří fyzické oddělení mezi řídicím a zátěžovým obvodem.

Galvanické oddělení, které zajišťují elektromechanická relé, představuje jeden z jejich nejdůležitějších atributů v aplikacích s vysokým zatížením. Na rozdíl od polovodičových zařízení, která se spoléhají na polovodičové přechody a ze své podstaty unikají malé proudy, nabízejí elektromechanická relé kompletní elektrická izolace mezi vstupními a výstupními obvody. Tato charakteristika se ukazuje jako zásadní v průmyslovém prostředí, kde je elektromagnetické rušení (EMI) a napěťové přechody samozřejmostí.

Kromě toho charakteristiky přechodového odporu elektromechanických relé demonstrují vynikající výkon ve vysokoproudých aplikacích. Zatímco SSR vykazují pevný úbytek napětí na svých polovodičových spojích – obvykle 1-2 volty – elektromechanická relé mají při sepnutí minimální odpor, často v rozsahu miliohmů. To v překladu znamená:

Fyzická robustnost elektromechanických reléových kontaktů jim také umožňuje odolat nárazovým proudům a nárazovým podmínkám, které by ohrozily polovodičová zařízení. Aplikace spouštění motoru, napájení transformátoru a spínání kapacitní zátěže představují dočasné proudové špičky, které mohou několikanásobně překročit jmenovité hodnoty.

Abychom plně ocenili trvalou nadřazenost elektromechanických relé v kontextu vysokého zatížení, systematické srovnání s polovodičovými alternativami se ukázalo jako poučné.

Toto srovnání ukazuje, že zatímco polovodičová relé vynikají v aplikacích vyžadujících časté spínání a minimální údržbu, elektromechanické součástky zachovat rozhodující výhody ve scénářích vyznačujících se vysoké proudové zatížení , drsná elektrická prostředí a přísné požadavky na izolaci .

Rozdíl tepelného výkonu se stává zvláště významným v průmyslových aplikacích s vysokým zatížením. Polovodičová relé rozptylují energii úměrně jejich zátěžovému proudu a inherentnímu poklesu napětí, což vyžaduje podstatné odvody tepla a ventilaci. Elektromechanická relé naopak generují minimální teplo během ustáleného provozu, což zjednodušuje konstrukci skříně a snižuje zatížení chladicího systému.

Specifická průmyslová odvětví se nadále převážně spoléhají na elektromechanické spínací technologie, které jsou poháněny provozními požadavky, které jsou v souladu s vlastními schopnostmi těchto zařízení.

Elektrotechnické aplikace představují primární doménu, kde si elektromechanická relé udržují nespornou dominanci. Spínání vysokého napětí, ochranné relé a funkce izolace sítě vyžadují absolutní spolehlivost a jasné přerušení obvodu, které mohou poskytnout pouze fyzické kontakty.

Ve fotovoltaických energetických systémech a infrastruktuře nabíjení elektrických vozidel slouží elektromechanická relé kritickým funkcím při stejnosměrné izolaci a bezpečnostním odpojení. Vysoká napětí přítomná v těchto nově vznikajících energetických aplikacích – často přesahující 1000 V DC – výrazně namáhají polovodičová zařízení.

Zhejiang Fanhar Electronics Co., Ltd. vyvinula specializované reléové produkty speciálně zaměřené na tyto náročné aplikace, přičemž využila svých rozsáhlých zkušeností elektromechanické součástky výroba splňující přísné normy bezpečnosti a spolehlivosti.

Aplikace spouštění motoru a ochrany představují elektrické namáhání, které upřednostňuje řešení elektromechanického spínání. Zapínací proudy spojené se spouštěním indukčního motoru – obvykle šesti až osminásobek jmenovitého proudu při plném zatížení – překračují rázové hodnoty většiny polovodičových zařízení.

Funkce ochrany proti přetížení integrované do elektromechanických spouštěčů motorů navíc poskytují možnosti tepelného modelování, které řešení založená na polovodičích jen obtížně replikují nákladově efektivně.

Aplikace, kde musí být způsoby selhání předvídatelné a bezpečné, upřednostňují elektromechanická relé kvůli jejich deterministickému chování. Na rozdíl od polovodičových zařízení, která mohou selhat ve zkratových nebo částečně vodivých stavech, elektromechanická relé obvykle selžou v rozepnutí, když dojde k erozi kontaktu – režim poruchy, který je okamžitě detekovatelný a obecně bezpečný.

Spolehlivé nasazení elektromechanických relé v aplikacích s vysokým zatížením kriticky závisí na komplexním ověření pomocí vhodných nástroje pro měření obvodů . Tyto přístroje umožňují technikům ověřit výkon relé za skutečných provozních podmínek a detekovat degradaci dříve, než dojde k funkční poruše.

Měření přechodového odporu představuje základní diagnostický postup. Ve vysokoproudých aplikacích i mírné zvýšení kontaktního odporu generuje významné dodatečné teplo, urychluje zhoršování a potenciálně vytváří podmínky tepelného úniku.

Časová analýza představuje další zásadní oblast měření. Elektromechanická relé vykazují specifické doby sepnutí a uvolnění, které ovlivňují koordinaci systému a selektivitu ochrany. V komplexu průmyslové komponenty systémy zahrnující více spínacích stupňů, přesné ověření časování zabraňuje závodním podmínkám.

Současné nástroje pro měření obvodů stále více začleňují funkce konektivity, které umožňují integraci s průmyslovým internetem věcí a platformami prediktivní údržby. Inteligentní relé vybavená vestavěnými senzory zajišťují nepřetržité monitorování:

Zhejiang Fanhar Electronics Co., Ltd. udržuje pokročilé zkušební laboratoře vybavené komplexní nástroje pro měření obvodů ověřovat výkonnost produktu během vývoje a výroby. Jejich protokoly pro zajištění kvality zahrnují 100% testování kritických parametrů, jako je přechodový odpor, dielektrická pevnost a charakteristiky časování.

Elektromechanická relé fungují jako integrální prvky v rámci širších systémů průmyslové komponenty a their selection must account for compatibility with associated equipment and availability through reliable supply channels.

Průmyslové normy, jako je IEC 61810 pro elektromechanická relé, definují rozměrové obálky, konfigurace svorek a výkonnostní hodnocení, které umožňují náhradu mezi kvalifikovanými výrobci. Tato standardizace prospívá návrhářům systémů tím, že:

Spolehlivost dodavatelského řetězce elektromechanické součástky získala zvýšenou pozornost po nedávných globálních rozvratech. Na rozdíl od polovodičových zařízení, která závisí na specializované kapacitě výroby plátků, elektromechanická relé využívají výrobní procesy, které jsou méně citlivé na geografickou koncentraci.

Požadavky na certifikaci kvality a sledovatelnost na průmyslových trzích vyžadují, aby dodavatelé relé udržovali robustní systémy řízení kvality. Mezinárodní standardy včetně:

Zhejiang Fanhar Electronics Co., Ltd. provozuje 30 plně automatizovaných výrobních linek s téměř 500 odbornými zaměstnanci. Jejich produkty získaly autoritativní certifikace včetně UL, TUV a CQC, plně vyhovují směrnicím EU ROHS/REACH a slouží předním průmyslovým špičkám v oblasti inteligentních domácností, průmyslového řízení, nových aplikací pro měření energie a spotřeby s 98% mírou spokojenosti s dodávkami.

Zatímco elektromechanická relé si udržují zavedené výhody v aplikacích s vysokým zatížením, neustálé zdokonalování designu a materiálů udržuje jejich konkurenceschopnost vůči vznikajícím alternativám.

Kontaktní materiálová věda představuje primární doménu inovací. Tradiční kontaktní slitiny na bázi stříbra byly doplněny o pokročilé kompozice obsahující žáruvzdorné kovy a prvky vzácných zemin pro zlepšení odolnosti vůči svařování, erozi a oxidaci.

Optimalizace magnetického systému pomocí výpočtového modelování a pokročilých materiálů snižuje spotřebu energie cívky a zlepšuje spolehlivost ovládání. Konstrukce západkových relé řeší otázky energetické účinnosti při zachování elektromechanických výhod.

Integrace elektromechanických a elektronických technologií v návrzích hybridních relé se pokouší zachytit výhody obou přístupů. Tato zařízení využívají polovodičové prvky pro potlačení oblouku a omezení proudu během spínacích přechodů, přičemž se spoléhají na mechanické kontakty pro vedení v ustáleném stavu.

Zhejiang Fanhar Electronics Co., Ltd. investuje 6 % až 8 % ročních příjmů z prodeje do výzkumu a vývoje a udržuje si uznání jako National High-Tech Enterprise a Provinční výzkumné a vývojové centrum s více než 40 národními patenty. Společnost pokračuje v rozšiřování výrobní kapacity a prohlubování přítomnosti na novém energetickém trhu.

Přetrvávání elektromechanických relé ve vysoce zatížených průmyslových aplikacích pramení ze základních fyzikálních vlastností, které polovodičové technologie nemohou replikovat:

Zatímco polovodičové spínání stále postupuje, elektromechanické relé si zachovává rozhodující výhody ve scénářích zahrnujících značné proudy, drsná elektrická prostředí a funkce kritické z hlediska bezpečnosti.

Spolehlivé nasazení těchto zařízení závisí na přísném ověřování pomocí vhodných nástroje pro měření obvodů , promyšlená integrace v rámci systémů komplementárních průmyslové komponenty a sourcing from manufacturers maintaining robust quality systems and supply chain resilience.

Provozní životnost se výrazně liší v závislosti na charakteristikách zátěže, frekvenci spínání a podmínkách prostředí. Při odporové zátěži při jmenovitém proudu mohou kvalitní relé dosáhnout milionů provozních cyklů. Indukční nebo kapacitní zátěže však toto číslo podstatně snižují. Správné snížení výkonu a pravidelná údržba pomocí vhodného nástroje pro měření obvodů může výrazně prodloužit životnost.

Výběr vyžaduje posouzení:

Elektromechanická relé obecně převládají v aplikacích s vysokým proudem, kde je povinné úplné galvanické oddělení.

Protokoly údržby by měly obsahovat:

Ano, specializovaná elektromechanická relé jsou výslovně navržena pro tyto náročné aplikace. Vysoká stejnosměrná napětí přítomná ve fotovoltaických polích a infrastruktuře nabíjení elektromobilů výrazně namáhají spínací komponenty. Výrobci včetně Zhejiang Fanhar Electronics Co., Ltd. nabízet produkty speciálně navržené pro nové energetické aplikace.

Extrémní teploty, vlhkost, vibrace a znečištění ovlivňují výkon relé. Výběr relé s odpovídajícím hodnocením prostředí, implementace ochranných krytů a dodržování pokynů výrobce pro snížení výkonu tyto účinky zmírňuje.
