FH20T 43A Nové energetické relé: Spínání vysokého zatížení a bezpečnostní izolace pro fotovoltaické a nabíjecí aplikace

V době, kdy se rychle rozšiřují nové systémy pro výrobu energie, systémy skladování energie a nabíjecí baterie pro elektromobily, nová energetická relé jako klíčové spínací komponenty v obvodech přímo ovlivňují stabilní provoz kompletního zařízení prostřednictvím jejich schopnosti přenášet proud, úrovně bezpečnostní izolace a dlouhodobé spolehlivosti. FH20T je vysoce výkonné PCB relé určené pro tyto potřeby. Nabízí spínací schopnost 43A, 1 kontakt Form A, možnost 2,0 mm mezery mezi kontakty a funkci přidržování energie šetřící cívku, díky čemuž je ideální volbou pro fotovoltaické střídače, nabíjecí baterie a další aplikace.

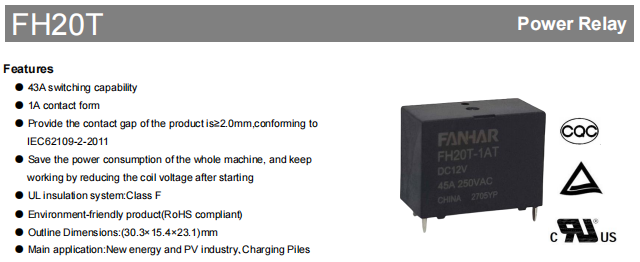

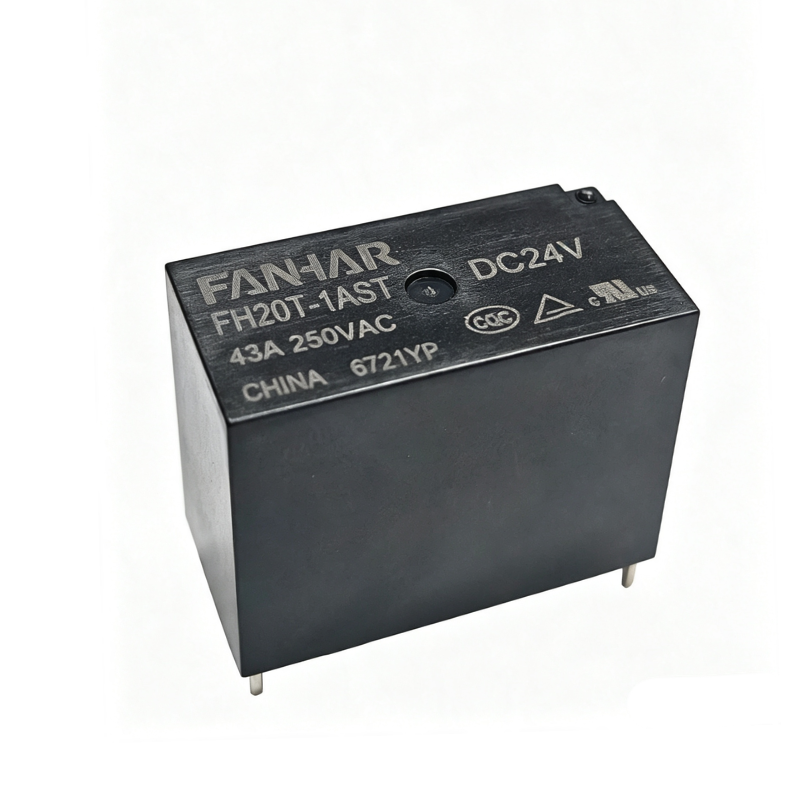

FH20T 43A Nové energetické relé FANHAR FH20T je PCB relé se spínací schopností 43A, 1 kontaktem tvaru A a volitelnou vzdáleností kontaktů 2,0 mm. Vyhovuje IEC62109-2:2011 a je vhodný pro nové energetické, fotovoltaické, nabíjecí baterie a další aplikace. Podporuje snížení napětí cívky po spuštění pro udržení provozu a šetří celkovou spotřebu energie. Je vybaven izolačním systémem UL třídy F a je v souladu s RoHS. Zobrazit produkt →

Hlavní výhody: Bezpečný, účinný, odolný vůči vysokým teplotám

Dostatečná kontaktní mezera, splňující fotovoltaické bezpečnostní normy

Mezera po otevření vnitřních kontaktů relé přímo ovlivňuje bezpečnost izolace. FH20T nabízí dvě možnosti kontaktní mezery: standardní typ Nil je 1,8 mm a typ BG je 2,0 mm. Když je vzdálenost mezi kontakty produktu ≥2,0 mm, odpovídá IEC62109-2:2011, "Bezpečnostní požadavky na měniče energie pro fotovoltaické energetické systémy." Pro vysokonapěťové aplikace, jako jsou fotovoltaické střídače a nabíjecí baterie, může výběr verze BG lépe splnit požadavky na bezpečnostní izolaci.

Snížení napětí po spuštění pro Holding, výrazné snížení celkové spotřeby energie

FH20T podporuje pracovní strategii snižování napětí cívky po spuštění pro udržení provozu. Po přitažení relé je potřeba udržovat pouze nižší napětí cívky, aby kontakty zůstaly sepnuté. Ve srovnání s nepřetržitým řízením na plné napětí to může účinně snížit spotřebu energie cívky. Doporučení přídržného napětí uvedená v datovém listu jsou:

• Okolní teplota 23°C: přídržné napětí 40%–70% Un
• Okolní teplota 85°C: přídržné napětí 40%–55% Un

Tato funkce pomáhá snižovat nárůst teploty systému a ztrátu výkonu, takže je vhodná pro nabíjení pilotů, střídačů a dalších zařízení, která potřebují dlouhodobý pohotovostní režim nebo nepřetržitý provoz.

Izolační systém UL třídy F, přizpůsobený prostředí s vysokou teplotou

FH20T používá izolační systém UL třídy F, který pomáhá udržovat spolehlivost izolace v prostředí s vysokou teplotou. Rozsah provozních teplot okolního prostředí je -40 °C až 85 °C a přizpůsobuje se tak širokým teplotním požadavkům nových scénářů energetického a průmyslového řízení.

Materiály šetrné k životnímu prostředí, v souladu s RoHS

Výrobek splňuje environmentální požadavky RoHS a neobsahuje škodlivé látky, jako je olovo, rtuť a šestimocný chrom. Může splnit požadavky regionů s přísnými ekologickými předpisy, jako je Evropská unie, pro export.

Nosnost a elektrické parametry

Kontaktní systém FH20T využívá materiál AgSnO₂, který kombinuje odolnost proti svařování a erozi obloukem. Počáteční přechodový odpor je řízen na ≤100 mΩ (za testovacích podmínek 6V DC 1A), což zajišťuje nízké ztráty vedení. Pokud jde o izolační výkon, počáteční izolační odpor dosahuje 1000MΩ (500VDC), dielektrická pevnost mezi otevřenými kontakty je 2500VAC/1min a dielektrická pevnost mezi cívkou a kontakty je 4500VAC/1min, což poskytuje dostatečnou bezpečnostní rezervu pro izolaci vysokého nízkého napětí. Vypínací doba je ≤ 20 ms a doba uvolnění je ≤ 10 ms, což splňuje požadavky na rychlost odezvy většiny aplikací průmyslového řízení a výkonové elektroniky.

Hlavní zatížení a elektrické parametry

Specifikace cívky a energeticky úsporné držení

FH20T poskytuje tři standardní napětí cívky: DC5V, DC12V a DC24V, všechny s nominálním výkonem 3800 mW. Různá napětí cívek odpovídají různým provozním napětím, spouštěcím napětím, jmenovitým proudům a odporům cívek, což uživatelům umožňuje rychlé přizpůsobení podle řídicího napětí systému. Provozní napětí je minimální napětí požadované pro spolehlivé zatažení relé a konstrukce by měla zajistit, aby napětí měniče nebylo nižší než tato hodnota; spouštěcí napětí určuje citlivost resetu při vypnutí.

Specifikace cívky

Mechanická pevnost a přizpůsobivost prostředí

Nová energetická zařízení často čelí vibracím, nárazům a velkým změnám teploty. FH20T si vede dobře z hlediska mechanického výkonu: funkční odolnost proti nárazům může dosáhnout 196 m/s² (20 g) a odolnost proti ničivým nárazům dosahuje 980 m/s² (100 g), což je dostatečné pro vypořádání se s náhodnými kolizemi během přepravy a instalace. Odolnost proti vibracím je 10 Hz–55 Hz s amplitudou 1,5 mm, což zajišťuje stabilní provoz v blízkosti zdrojů vibrací, jako jsou ventilátory a kompresory. Rozsah provozních teplot je -40°C až 85°C a tolerance vlhkosti je 5–85 %, přizpůsobení vlhkému prostředí.

Pokud jde o životnost, mechanická životnost je 2×10⁵ operací a elektrická životnost je 2×10⁴ operací při 43A 250VAC, poměru ZAP/VYP 1s/9s a podmínkách pokojové teploty. Výše uvedené údaje o životnosti jsou referenční hodnoty za zkušebních podmínek specifikovaných v datovém listu. Skutečná životnost bude ovlivněna typem zátěže, frekvencí spínání, okolní teplotou a dalšími faktory. U zařízení, jako jsou nabíjecí baterie a střídače, může tato úroveň životnosti splňovat několik let normálních cyklů používání.

Konstrukce a výběr na základě provozního prostředí

FH20T poskytuje dvě metody ochrany vnitřní konstrukce, které lze zvolit podle čistoty skutečného pracovního prostředí:

• Odolné proti toku: Vhodné pro čisté prostředí, bez korozivních plynů, jako je H2S, SO2, NO₂ a vodivého prachu. Tento typ může zabránit pronikání tavidla během pájení a je cenově výhodný.
• Utěsněné plastem: Doporučeno pro nečistá prostředí, jako jsou průmyslové areály a venkovní skříně, které mohou obsahovat korozivní plyny nebo prach. Plastem utěsněná struktura dokáže účinněji izolovat vnější škodliviny a zajistit dlouhodobě nízký kontaktní odpor.

Obě struktury mají stejné obrysové rozměry: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Používají standardní montáž kolíků PCB. Tolerance rozmístění desky plošných spojů se doporučuje řídit v rozmezí ±0,1 mm. Tolerance obrysových rozměrů naleznete v podrobných poznámkách v datovém listu.

Typické aplikace

FH20T je určen hlavně pro novou energii, fotovoltaický průmysl a nabíjecí baterie. V těchto aplikacích se používá jako výkonové relé namontované na desce plošných spojů pro spínání zátěže a řízení výkonu, kde je vyžadována spínací schopnost 43 A, vysoký izolační výkon a kompaktní půdorys.

Fotovoltaické střídače a FV systémy

FH20T lze použít ve fotovoltaických střídačích a FV systémech pro přepínání zátěže, řízení pomocného výkonu a řízení výstupu. Pokud je potřeba, aby konstrukce odpovídala IEC62109-2:2011, lze zvolit verzi BG s 2,0 mm mezerou mezi kontakty.

Hromady nabíjení

V nabíjecích hromadách lze FH20T použít pro vnitřní přepínání napájení, řízení výstupu a řízení pomocné zátěže. Díky spínací schopnosti 43A a montáži na PCB je vhodný pro kompaktní designy nabíjecích zařízení.

Nové energetické zařízení

Pro další nová energetická zařízení poskytuje FH20T spínací řešení pro řízení výkonu a spínání zátěže. Pokud se relé používá pro nepřetržitý proud, mělo by být snížení výkonu vyhodnoceno na základě okolní teploty, měděné fólie PCB a nárůstu teploty svorek.

Často kladené otázky

Závěr

Nové energetické relé FH20T využívá spínací schopnost 43A, verzi BG ≥2,0 mm bezpečnostní mezeru, shodu s normou IEC62109-2:2011, izolační systém UL třídy F a funkci přidržení snižující napětí cívky jako hlavní konkurenceschopnost. Splňuje nejen přísné požadavky na bezpečnostní izolaci fotovoltaických střídačů, ale také se přizpůsobuje snaze o vysoký proud a dlouhou životnost v nabíjecích hromadách elektromobilů. Kompaktní design desky plošných spojů a flexibilní přizpůsobivost prostředí z ní činí spolehlivou spínací součást v nových energetických produktech.

Chcete-li získat další modely napětí cívky nebo služby přizpůsobení, kontaktujte náš tým technické podpory. Specifikace se mohou bez upozornění změnit. Podívejte se prosím na nejnovější oficiální datasheet.
