Jaký je rozdíl mezi elektromechanickým relé a polovodičovým relé? – Vysvětlení EMR vs SSR

Principy činnosti elektromagnetických relé a polovodičových relé

Elektromagnetické relé (EMR)

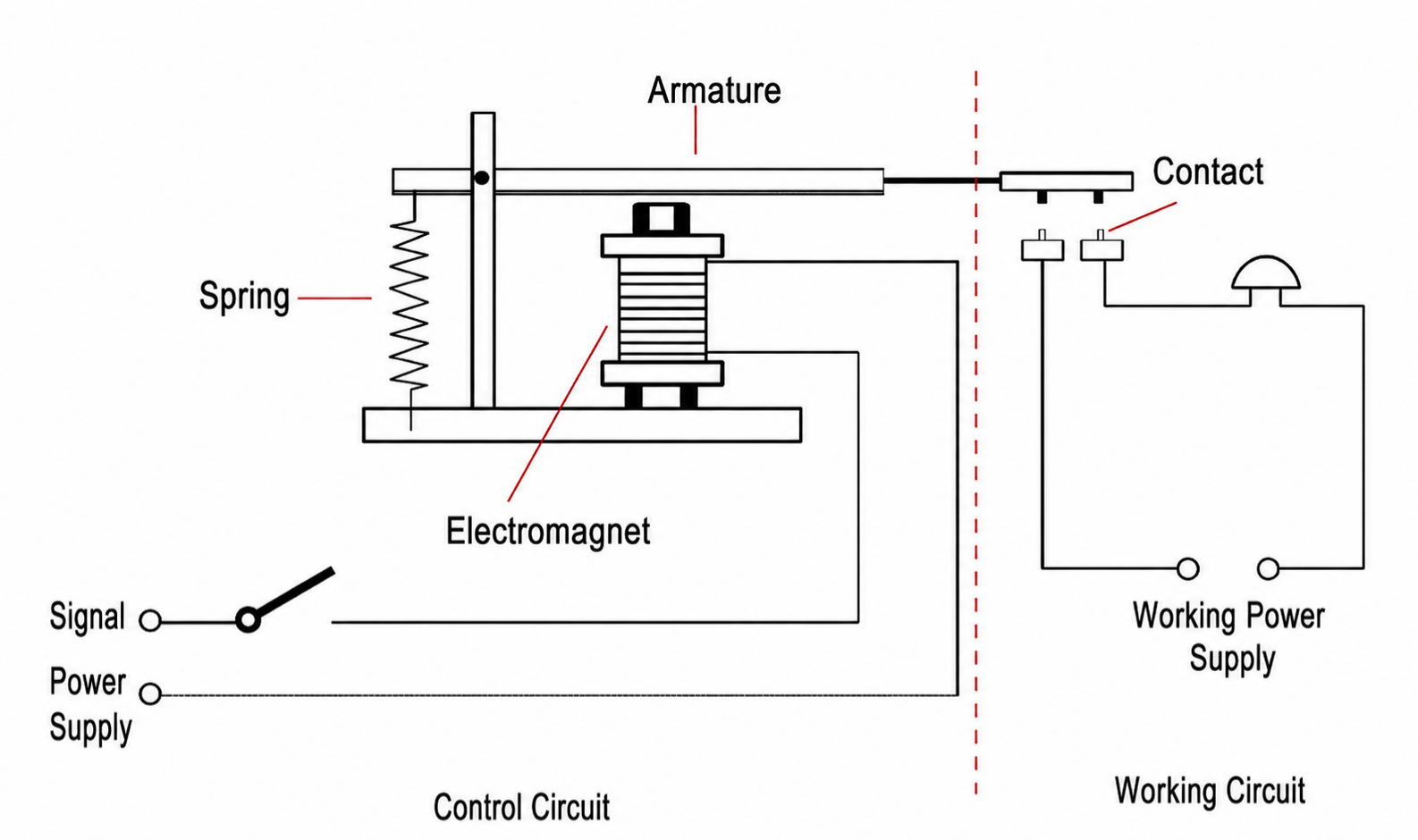

Historie elektromagnetických relé sahá až k rozvoji telegrafní techniky v 19. století. Jejich činnost je založena na elektromagnetické indukci: když je cívka na řídicím konci pod napětím, generuje magnetické pole, které přitahuje kotvu, což způsobuje sepnutí nebo otevření mechanických kontaktů a tím ovládání zátěžového obvodu.

Vlastnosti:

• Obsahuje fyzické pohyblivé části (kontakty a armatura).
• Proces ovládání připomíná „fyzický spínač“ s intuitivními a jasnými stavy zapnutí/vypnutí.
• Podléhá mechanickému opotřebení, problémům s elektrickým obloukem a odskokem kontaktů.

Polovodičové relé (SSR)

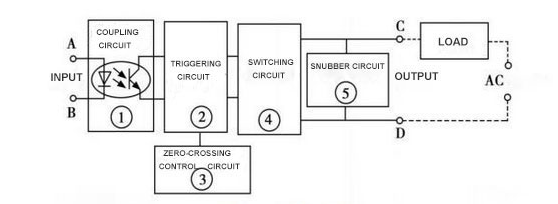

Polovodičová relé jsou novým typem relé, které se objevilo v posledních desetiletích s vývojem výkonových polovodičových součástek. Uvnitř neobsahují žádné mechanické kontakty a obvykle se skládají z komponent, jako jsou optočleny, tyristory (SCR), triaky, MOSFETy nebo IGBT. Řídicí signál na vstupním konci je opticky izolován a poté pohání výkonová polovodičová zařízení, aby se zapínala nebo vypínala, čímž řídí obvod zátěže.

Vlastnosti:

• Žádné mechanické součásti; spínání je dosaženo pomocí elektronických prvků.
• Vysoká rychlost přepínání (obvykle na úrovni milisekund nebo dokonce mikrosekund).
• Tichý provoz bez oblouku nebo mechanického opotřebení.
• Představuje pokles napětí v propustném směru a malý svodový proud.

Klíčové výkonnostní a charakteristické rozdíly

Změny výkonu relé často přímo určují jejich aplikační hodnotu. Mezi hlavní rozdíly patří:

Rychlost přepínání

Elektromagnetická relé, omezená mechanickým provozem, se obvykle sepnou během 5–20 milisekund. Polovodičová relé, plně řízená elektronickými součástkami, dosahují doby odezvy pod 1 milisekundu, díky čemuž jsou vhodná pro vysokofrekvenční řízení.

Životnost a spolehlivost

Životnost EMR závisí na trvanlivosti kontaktu. Zatímco mechanická výdrž může dosáhnout milionů cyklů, elektrická výdrž často vrcholí ve stovkách tisíc cyklů, s výraznou degradací za podmínek vysokého proudu nebo častého spínání. SSR postrádají mechanické opotřebení a teoreticky nabízejí téměř nekonečnou životnost. Mohou fungovat stabilně po dlouhou dobu, pokud elektronické součástky zůstanou nedotčené.

Hluk a elektromagnetické rušení

EMR vydávají během přepínání zvuk „cvaknutí“ a oblouk mezi kontakty může způsobit elektromagnetické rušení. SSR pracují zcela tiše bez jiskření, díky čemuž jsou zvláště vhodné pro lékařská, laboratorní a komunikační zařízení citlivá na hluk.

Spotřeba energie a výroba tepla

EMR spotřebovávají energii při napájení cívky, ale úbytek napětí na kontaktech je extrémně nízký, jakmile jsou vodivé, což má za následek zanedbatelnou dodatečnou spotřebu energie v zátěžové sekci. SSR generují znatelné teplo díky jejich poklesu konduktivního napětí, když se zátěžový proud zvyšuje, což vyžaduje další návrh na odvod tepla.

Izolace a bezpečnost

EMR nevykazují prakticky žádný svodový proud, když jsou kontakty otevřené, což poskytuje vynikající izolaci. SSR mají obvykle ve vypnutém stavu malý svodový proud, což vyžaduje zvláštní pozornost u aplikací vyžadujících „nulový únik“ (např. měřicí přístroje, lékařské vybavení).

Aplikační scénáře a úvahy o výběru

Výběr relé závisí na typu zátěže, frekvenci řízení, provozním prostředí a rozpočtových omezeních.

Vhodné scénáře pro elektromagnetická relé

Nízkofrekvenční ovládání : Tradiční zátěže, jako je osvětlení, topení a motory.

Vysoké proudové rázy : Kontakty EMR lépe odolávají náběhovým proudům.

Rozpočtová omezení : EMR nabízí nízkou cenu se snadnou údržbou a výměnou.

Vhodné scénáře pro polovodičová relé

Vysokofrekvenční ovládání : Rychlé přepínání v automatizovaných výrobních linkách.

Prostředí citlivá na hluk : Nemocnice, laboratoře, přesné přístroje.

Drsné podmínky : SSR poskytují větší spolehlivost v prostředí s vysokými vibracemi nebo vysokou vlhkostí.

Trend směrem k hybridnímu použití

Inženýři často kombinují EMR a SSR v rámci systémů. Například SSR zvládají vysokofrekvenční rychlé spínání, zatímco EMR zajišťují konečnou izolaci nebo nouzové odpojení obvodu. Tento přístup prodlužuje životnost a zároveň snižuje náklady.

Srovnání testů životnosti a spolehlivosti

Životnost je kritickou metrikou v aplikacích reléového inženýrství. Experimentální data ilustrují:

• Typické EMR dosahuje 100 000 elektrických cyklů při jmenovitém proudu, přičemž při nízké zátěži lze dosáhnout až 500 000 cyklů.
• Za stejných podmínek může SSR snadno odolat desítkám milionů spínacích operací, přičemž jeho životnost je do značné míry určena odolností napětí a tepelným rozptylem jeho polovodičových součástí.

Navíc SSR typicky překonávají EMR v drsných prostředích. Například ve scénářích s vysokou vlhkostí nebo vysokými vibracemi mohou EMR kontakty oxidovat, vykazovat odskoky nebo dokonce zadření, zatímco SSR zůstávají neovlivněny mechanickými faktory.

Budoucí vývojové trendy

Se vzestupem chytré výroby, internetu věcí a nové energie se poptávka po relé vyvíjí novými směry:

Vysokofrekvenční ovládání : Vzhledem k tomu, že automatizační zařízení stále více spoléhá na vysokorychlostní řízení, podíl SSR na trhu se bude nadále rozšiřovat.

Vysoká energetická a tepelná optimalizace : Pokroky v technologii polovodičů postupně sníží ztráty vedením v nových SSR, čímž se sníží závislost na rozptylu tepla.

Inteligentní relé : Budoucí relé mohou integrovat monitorování stavu, vlastní ochranu a možnosti vzdálené komunikace, vyvíjející se směrem k „chytrým modulům“.

Hybridní relé : Kombinací vysoké proudové zatížitelnosti EMR s vysokorychlostním spínacím výkonem SSR jsou hybridní relé vyvíjena stále větším počtem výrobců.
