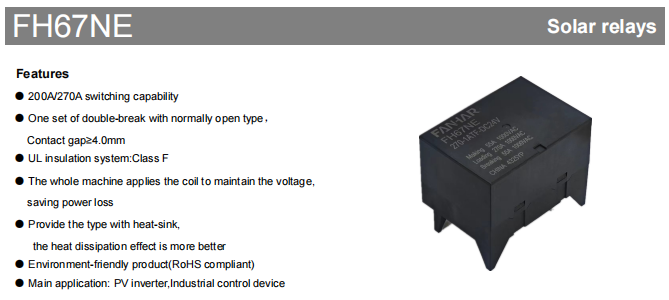

Přehled produktu
The FH67NE je vysoce výkonný, vysoce výkonný nové energetické relé vyvinutý společností Zhejiang Fanhar Electronics (FANHAR) pro novou fotovoltaickou energii a průmyslové aplikace s vysokým zatížením. Je k dispozici ve dvou možnostech spínání kontaktů – 200A a 270A – s jedinou sadou dvojitě přerušovaných, normálně otevřených kontaktů se vzdáleností kontaktů 4,0 mm nebo větší. S využitím AgSnO₂ jako materiálu kontaktu může relé spínat až 220A (verze 200A) nebo 275A (verze 270A) při 1000VAC, s maximálními spínacími kapacitami 220000VA a 275000VA. S vynikajícím elektrickým výkonem, přísným bezpečnostním designem a komplexními mezinárodními certifikacemi se FH67NE stal základní spínací komponentou v náročných aplikacích, jako jsou fotovoltaické střídače, systémy pro ukládání energie a průmyslová řídicí zařízení.
Vzhledem k tomu, že celosvětová instalovaná kapacita FV stále roste a průmysl skladování energie se rychle rozšiřuje, nové energetické systémy kladou stále přísnější požadavky na relé, pokud jde o přenosovou kapacitu vysokého proudu, bezpečnostní rezervy vysokého napětí a dlouhodobou spolehlivost. FH67NE je přesně vlajkovou lodí nového energetického relé společnosti Fanhar vyvinuté v reakci na tento průmyslový trend a účinně řeší naléhavou potřebu trhu po vysoce výkonných, vysoce bezpečných relé s nízkou spotřebou energie.
Průvodce výběrem: Porovnání verzí 200A a 270A
Řada FH67NE nabízí dva jmenovité proudy – 200A a 270A – s hlavním rozdílem v konstrukci hlavní konstrukce terminálu, což umožňuje technikům flexibilně vybírat na základě skutečných požadavků na zatížení:

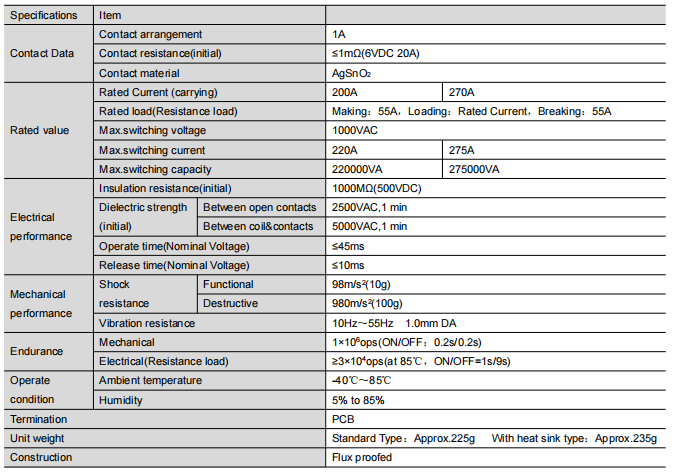

| Parametr | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Jmenovitý proud (nosný) | 200A | 270A |
| Max. Spínací proud | 220A | 275A |
| Max. Přepínací kapacita | 220 000 VA | 275 000 VA |
Obě verze jsou identické, pokud jde o mezeru mezi kontakty (≥4,0 mm), třídu izolace (třída F), parametry cívky a celkové rozměry. Výběr by měl vycházet především z aktuálního zatěžovacího proudu a požadavků na spínací kapacitu systému.
Základní technické výhody
Struktura Double-Break pro bezpečnost při vysokém napětí
Výrobek se vyznačuje jedinou sadou konfigurací s dvojitým přerušením, normálně otevřeným kontaktem se vzdáleností kontaktů ≥4,0 mm. Konstrukce s dvojitým přerušením vytváří dva sériové přerušované oblouky během odpojování, což účinně zvyšuje schopnost zhášení oblouku. V kombinaci s velkou kontaktní mezerou přes 4,0 mm výrazně zlepšuje výkon elektrické izolace za podmínek vysokého napětí a zajišťuje bezpečné odpojení při 1000VAC.
Izolační systém třídy F pro vysoké teploty a dlouhou životnost
Izolační systém UL splňuje požadavky třídy F a umožňuje izolačním materiálům odolávat trvalým provozním teplotám 155 °C. Spolu s širokým rozsahem provozních teplot od -40 °C do 85 °C si FH67NE zachovává stabilní elektrický výkon a životnost i v prostředí s vysokou teplotou, jako jsou venkovní fotovoltaické elektrárny a průmyslové rozvodné skříně.

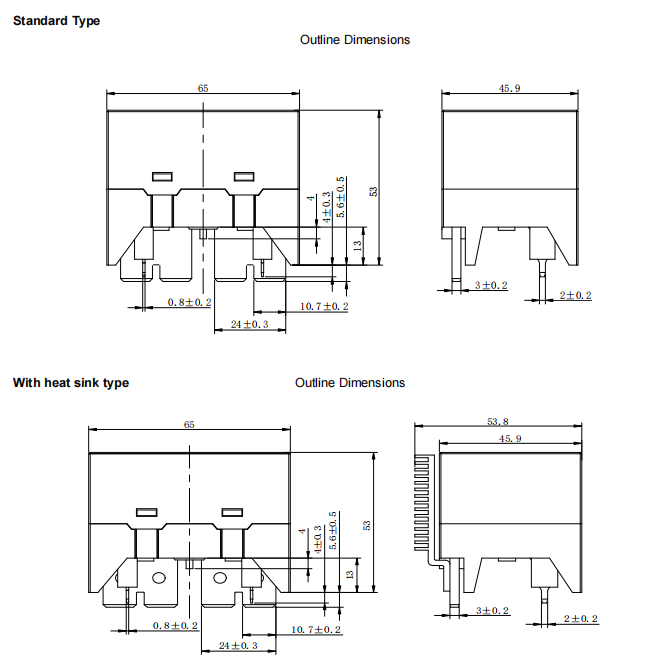

Volitelný design chladiče pro vylepšené řízení teploty
FH67NE je k dispozici s volitelným modelem chladiče, který nabízí výrazně lepší odvod tepla než standardní verze. Tato konstrukce je zvláště vhodná pro aplikace zahrnující trvalé vedení vysokého proudu nebo vysoké okolní teploty, čímž účinně snižuje nárůst teploty relé a prodlužuje elektrickou životnost.
Ekologické a globálně přizpůsobivé
Výrobek je v souladu s environmentálními směrnicemi RoHS a získal mezinárodní certifikace UL, TÜV a CQC, které poskytují silnou schopnost přístupu na globální trh.
Elektrický výkon jádra
Schopnost zatížení
FH67NE má jmenovitý proud (nosný) 200A (270A u verze 270A). Jeho jmenovité zatížení (odporové) podmínky jsou: Udělat 55A, Přenést jmenovitý proud, Přerušit 55A. Maximální spínací napětí je 1000VAC, maximální spínací proud je 220A (verze 200A) / 275A (verze 270A) a maximální spínací kapacita je 220 000VA (verze 200A) / 275 000VA (verze 270A).
Kontakt Spolehlivost
Počáteční přechodový odpor je ≤1mΩ (testováno při 6VDC 20A), což zajišťuje extrémně nízké ztráty ve vedení a splňuje přísné požadavky na nízké teplo u vysokoproudých aplikací.
Izolace a dielektrická pevnost
Počáteční izolační odpor dosahuje 1000MΩ (testováno při 500VDC). Dielektrická pevnost je vynikající: 2500VAC/1min mezi otevřenými kontakty a 5000VAC/1min mezi cívkou a kontakty, což poskytuje dostatečné bezpečnostní rezervy pro systém.
Doba odezvy
Doba provozu (při jmenovitém napětí) ≤ 45 ms, doba uvolnění ( při jmenovitém napětí) ≤ 10 ms, nabízí rychlou a spolehlivou odezvu pro splnění požadavků na rychlé ovládání spínání FV střídačů a dalších zařízení.
Specifikace cívky a energeticky účinný provoz
FH67NE je k dispozici v pěti variantách napětí cívky: DC 6V, 9V, 12V, 24V a 48V, se jmenovitou spotřebou energie pouze 4W. Podrobné parametry pro každou specifikaci jsou následující:
| Jmenovité napětí | Provozní napětí (VDC) | Uvolňovací napětí (VDC) | Jmenovitý proud (±10 %) | Odpor cívky (±10%) | Jmenovitý výkon | Udržovací napětí | Maximální napětí |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%～100%Ne (Okolní teplota 23℃) 55%～60%Ne (Okolní teplota 85℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | DC 10,8V | ||
| DC 12V | ≤9,00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | DC 57,6V |
Provozní poznámky:.
Udržovací napětí cívky je aplikováno 100 ms po aplikaci jmenovitého napětí, s rozsahem udržovacího napětí 55 % – 100 % Un (při okolní teplotě 23 °C) / 55 % – 60 % Un (při teplotě okolí 85 °C).
Abyste předešli přehřátí a poškození cívky, nepřipojujte nepřetržitě napětí přesahující maximální trvalé napětí. Maximální udržovací napětí se vztahuje k maximálnímu napětí, které relé vydrží po krátkou dobu.
Typické aplikační scénáře
Jako hlavní spínací prvek ve FV systémech FH67NE zvládá bezpečné ovládání zapnutí/vypnutí na straně DC i AC. Jeho vysoká proudová zatížitelnost 200A/270A snadno zvládá aktuální požadavky vysokovýkonných fotovoltaických řetězců, zatímco mezera mezi kontakty ≥4,0 mm a výdržné napětí mezi cívkou a kontaktem 5000VAC poskytují značné bezpečnostní rezervy pro vysokonapěťové aplikace.
Systémy skladování energie (ESS)
V systémech skladování energie baterií se FH67NE používá pro řízení nabíjení/vybíjení a ochranu baterie. Nízká spotřeba energie, kterou umožňuje konstrukce s magnetickou západkou, dokonale odpovídá přísným požadavkům na energetickou účinnost ESS, zatímco její široký rozsah provozních teplot zajišťuje stabilní provoz ve venkovních skladovacích skříních a podobných prostředích.
Pro spínání zátěže vysoce výkonných průmyslových zařízení nabízí FH67NE vysoce spolehlivé řešení ovládání zapnutí/vypnutí. Jeho vynikající odolnost proti vibracím a otřesům spolu s mechanickou životností až 1 milion operací ho činí schopným zvládnout různá drsná průmyslová prostředí.
Certifikace a zajištění kvality
Řada FH67NE získala mezinárodní certifikace UL, TÜV a CQC a splňuje environmentální normy RoHS, plně splňující požadavky na přístup na trh hlavních globálních regionů.
Jako národní high-tech společnost byla společnost Fanhar Electronics certifikována podle systému managementu kvality ISO9001, systému environmentálního managementu ISO14001 a systému managementu bezpečnosti a ochrany zdraví při práci ISO45001. Společnost investuje 5–8 % ročních příjmů z prodeje do výzkumu a vývoje a bylo jí uděleno více než 40 národních patentů na užitné vzory a vynálezy. Komplexní systém kontroly kvality zahrnující design, nákup surovin a výrobu zajišťuje, že každé relé FH67NE poskytuje konzistentní a spolehlivou kvalitu.
Závěr
Vysoce výkonné nové energetické relé FH67NE integruje základní výhody včetně ultra vysoké proudové zatížitelnosti (200A/270A), bezpečnostní struktury s dvojitým přerušením (mezera ≥4,0 mm), izolačního systému třídy F, designu s nízkým výkonem s magnetickou západkou a volitelného vylepšení chladiče. Jako vlajkový produkt společnosti Fanhar pro nové energetické a průmyslové trhy s vysokým zatížením prošel mezinárodními certifikacemi UL, TÜV a CQC a splňuje požadavky RoHS. Je již široce používán ve fotovoltaických střídačích, systémech skladování energie a průmyslových řídicích zařízeních. Ať už navrhujete vysoce výkonný fotovoltaický střídač nebo vyvíjíte vysoce spolehlivý systém ukládání energie, FH67NE je důvěryhodnou volbou klíčových komponent.
Často kladené otázky
Q1: Jaké jsou hlavní rozdíly mezi verzemi FH67NE 200A a 270A?
Hlavní rozdíly spočívají v proudové zatížitelnosti a struktuře hlavního terminálu. Verze 270A má maximální spínací proud 275A a maximální spínací kapacitu 275 000 VA, se štěrbinovým dnem hlavního terminálu; verze 200A má maximální spínací proud 220A a maximální spínací kapacitu 220 000VA, s bezdrážkovou spodní částí hlavní svorky. Obě verze sdílejí stejnou kontaktní mezeru, třídu izolace, parametry cívky a obrysové rozměry.
Q2: Jaké praktické výhody poskytuje mezera kontaktu ≥4,0 mm?
Velká mezera mezi kontakty přes 4,0 mm výrazně zlepšuje schopnost elektrické izolace relé: ① snižuje riziko opětovného zážehu oblouku a zvyšuje spolehlivost odpojení; ② splňuje přísné požadavky na vůli vysokonapěťových aplikací; ③ v kombinaci s dvojitou konstrukcí tvoří dvojitou bezpečnostní bariéru zajišťující bezpečný provoz při 1000VAC.
Q3: Pro jaké scénáře se doporučuje model chladiče?
Model chladiče se doporučuje zejména pro: ① venkovní fotovoltaické elektrárny s vysokou okolní teplotou; ② aplikace vyžadující prodloužené vedení vysokého proudu; ③ vysoce spolehlivé systémy s přísnými limity nárůstu teploty. Jeho odvod tepla je výrazně lepší než u standardní verze, účinně snižuje nárůst teploty relé a prodlužuje elektrickou životnost. Mějte však na paměti, že chladič je pod napětím, takže při instalaci je třeba dodržet bezpečnostní vzdálenost 10 mm.
Q4: Jaká je adaptabilita FH67NE na životní prostředí?
Rozsah provozních teplot -40°C～85°C, rozsah vlhkosti 5%～85%. Odolnost proti vibracím 10Hz～55Hz/1,0mm DA, funkční odolnost proti nárazu 98m/s² (10g) a destruktivní 980m/s² (100g), splňující požadavky různých drsných prostředí, jako jsou venkovní fotovoltaické stanice a průmyslové rozvody.
Q5: Lze poskytnout vzorky nebo technickou podporu?
Společnost Fanhar Electronics podporuje poskytování vzorků a technickou pomoc při výběru na základě požadavků zákazníka. Pro speciální potřeby přizpůsobení (strukturální, nastavení parametrů atd.) se prosím obraťte na tým prodeje nebo technické podpory společnosti Fanhar s žádostí o další pomoc. Tento úvod k produktu slouží pouze pro informaci. Specifikace se mohou bez upozornění změnit. Pro nejnovější technickou dokumentaci kontaktujte prosím prodejní tým Fanhar.
