W12T 40A napájecí relé | Relé PCB pro nabíjení elektromobilů, fotovoltaické systémy a nové energetické aplikace

Vzhledem k tomu, že se systémy obnovitelné energie, elektrická vozidla a technologie skladování energie neustále vyvíjejí, vyžadují systémy řízení výkonu relé s vyšší spínací schopností, vynikající izolační výkon a dlouhodobou provozní spolehlivost. Vyvinutý tak, aby splňoval tyto požadavky, Fanhar W12T 40A napájecí relé je speciálně navržen pro elektrická vozidla, nabíjecí baterie a fotovoltaické (PV) systémy obnovitelné energie.

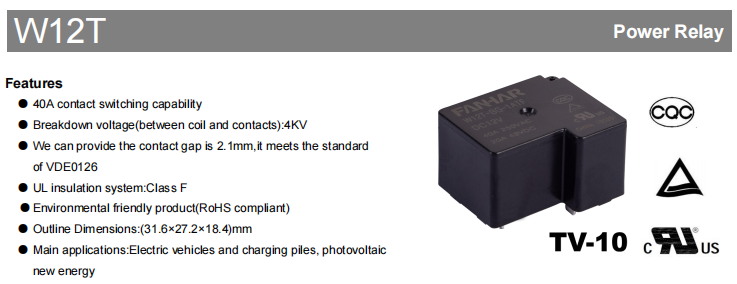

W12T nabízí a Možnost spínání kontaktů 40A , maximální dielektrické výdržné napětí 4000VAC mezi cívkou a kontakty a volitelný kontaktní mezera ≥2,1 mm . Při zajištění vysokého spínacího výkonu splňuje také požadavky na elektrickou izolaci a bezpečnost v nových energetických zařízeních.

S kompaktním provedením s montáží na PCB pouze měření 31,6 × 27,2 × 18,4 mm , W12T je k dispozici v široké škále možností napětí cívky od 5V až 110VDC . Řada nabízí standardní typ (900 mW výkon cívky) i typ BG (1400 mW výkon cívky). Relé získalo UL/cUL, TÜV a CQC certifikací, které podporují jeho použití na různých trzích po celém světě.

Schopnost přepínání vysokého proudu 40A pro vysoce výkonná zařízení

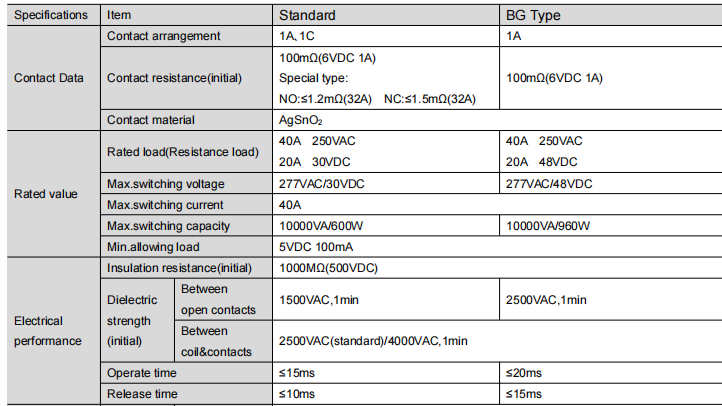

Nová energetická zařízení, jako jsou nabíjecí baterie pro elektromobily a PV střídače, vyžadují relé se značnou proudovou zatížitelností. W12T má jmenovitou řídicí zátěž 40A 250VAC s maximální spínací kapacitou 10000VA.

Pro DC zátěže podporuje standardní typ 20A 30VDC, zatímco typ BG podporuje 20A 48VDC. Kromě toho jsou k dispozici speciální typy s nízkým přechodovým odporem s NO≤1,2 mΩ (32A) a NC≤1,5mΩ (32A). Minimální povolené zatížení je 5 V DC 100 mA, což umožňuje širokou škálu aplikací od přepínání malých signálů až po řízení vysokého výkonu.

Konstrukce s vysokou izolací pro vyšší bezpečnost systému

Elektrická izolace je kritickým požadavkem pro zařízení na výrobu energie z obnovitelných zdrojů pracující v podmínkách vysokého napětí. W12T nabízí vynikající elektrické izolační schopnosti:

Maximální dielektrické výdržné napětí mezi cívkou a kontakty: 4000VAC

Dielektrické výdržné napětí mezi otevřenými kontakty (typ BG): 2500VAC

Počáteční izolační odpor: 1000MΩ (při 500V DC)

Izolační systém UL třídy F: Špičkový izolační výkon přispívá ke zlepšené provozní bezpečnosti a spolehlivosti a účinně předchází riziku selhání vysokého napětí a úniku.

Vysoce kvalitní AgSnO₂ kontaktní materiál pro prodlouženou životnost

Řada W12T používá jako kontaktní materiál AgSnO₂ (oxid stříbra-cínu). AgSnO₂ vykazuje vynikající odolnost proti erozi obloukem, nízký a stabilní přechodový odpor, dobrou tepelnou vodivost a vynikající odolnost proti svařování. Účinně snižuje jiskření a prodlužuje životnost relé, přičemž udržuje stabilní elektrický výkon i při častém spínání aplikací s vysokým zatížením.

Spolehlivý výkon v náročných průmyslových prostředích

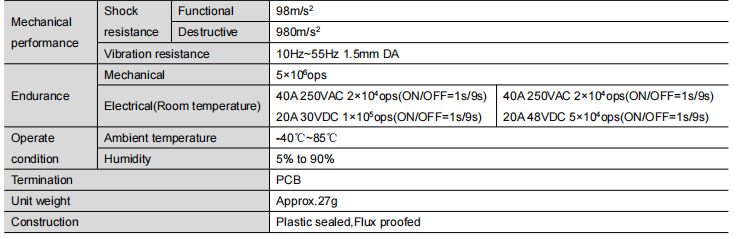

Kromě elektrického výkonu je W12T navržen tak, aby poskytoval dlouhodobou spolehlivost v náročných provozních podmínkách. Relé pracuje v širokém rozsahu okolních teplot od -40 °C do 85 °C, takže je vhodné pro systémy obnovitelné energie a průmyslová zařízení nasazená v různých klimatických podmínkách.

Relé nabízí mechanickou životnost až 5 000 000 operací a elektrickou životnost 20 000 operací při odporové zátěži 40A 250VAC, 100 000 operací při 20A 30VDC (standardní typ) a 50 000 operací při 20AG 48VDC (typ 20BG 48V).

Doba provozu je ≤15 ms (standardní) / ≤20 ms (BG) a doba uvolnění je ≤10 ms (standardní) / ≤15 ms (BG). Relé je také navrženo tak, aby vydrželo vibrace a mechanické rázy, se kterými se běžně setkáváme v průmyslových aplikacích.

Více možností napětí cívky pro flexibilní návrh systému

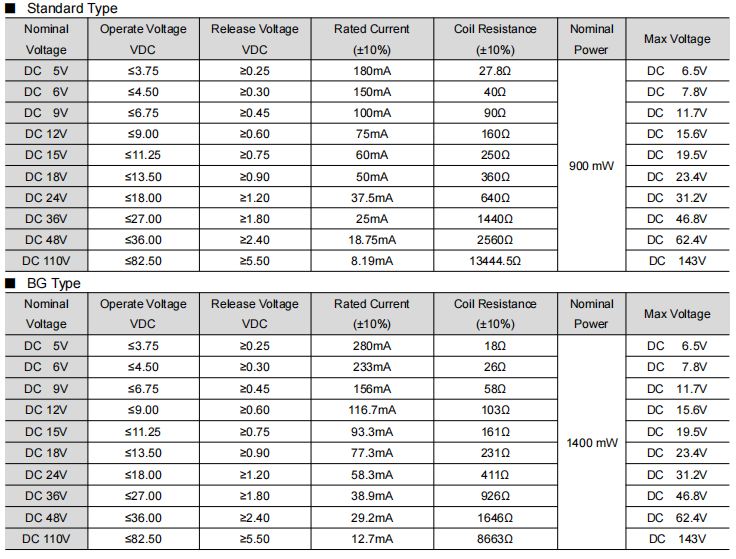

Různé řídicí systémy vyžadují různé konfigurace napětí cívky. Pro zjednodušení systémové integrace je W12T k dispozici s více možnostmi stejnosměrného napětí cívky, včetně 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Jmenovitý výkon cívky standardního typu je 900 mW, zatímco typ BG je 1 400 mW. Standardníizovaný design cívky nejen zlepšuje kompatibilitu s různými řídicími obvody, ale také zjednodušuje vývoj produktů pro výrobce používající více napěťových platforem.

Kompaktní design s montáží na PCB pro snadnou integraci zařízení

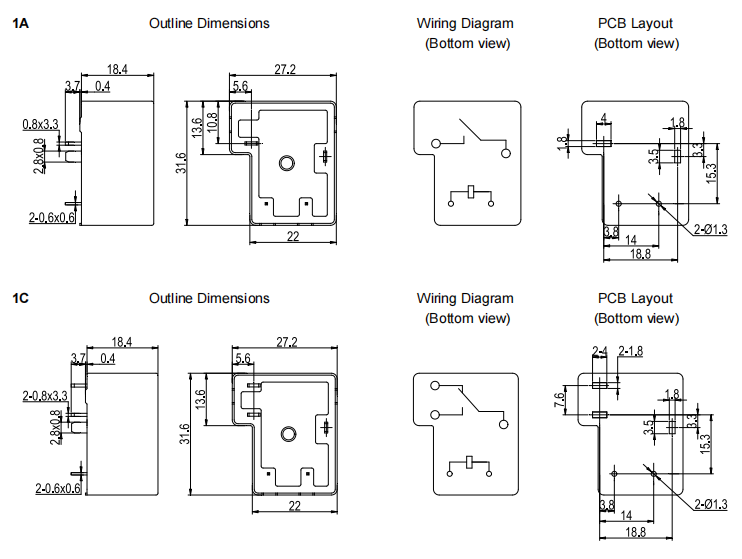

W12T nabízí a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

V čistých prostředích (bez H₂S, SO₂, NO₂ a prachu) se doporučuje Flux proofed type. V nečistých prostředích obsahujících tyto znečišťující látky se doporučuje typ s plastovým těsněním. Tato konstrukční úvaha účinně prodlužuje životnost ochrany v různých průmyslových prostředích.

Typické aplikace

W12T, navržený pro aplikace s přepínáním vysokého proudu, je široce používán v systémech obnovitelné energie a elektrických vozidel, kde je vyžadován spolehlivý spínací výkon a vysoká izolační schopnost:

• Elektromobily (EV)
• Nové hromady nabíjení energetických vozidel
• Fotovoltaické (FV) zařízení pro obnovitelné zdroje energie

V těchto systémech se relé běžně používá pro řízení napájení, spínání hlavního obvodu a bezpečnostní izolaci, což pomáhá zlepšit spolehlivost systému a provozní bezpečnost.

Jak vybrat standardní typ nebo typ BG

W12T je nabízen ve standardním typu a typu BG. Klíčové rozdíly jsou shrnuty níže:

Pro obecné průmyslové řízení a standardní aplikace spínání napájení splňuje standardní typ většinu požadavků. Pro fotovoltaické systémy, aplikace vyžadující větší kontaktní izolační vzdálenosti nebo scénáře s vyšším stejnosměrným napětím se doporučuje typ BG.
