Domů / Novinky / Novinky z oboru / FH61NE Nové energetické magnetické blokovací relé — spolehlivé řešení přepínání napájení pro FV střídače a AC nabíjecí stanice

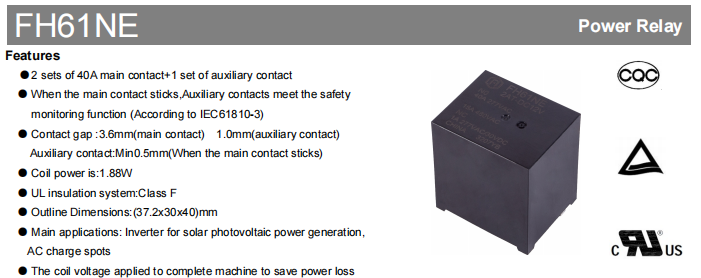

Vzhledem k tomu, že výroba fotovoltaické energie, systémy pro skladování energie a nabíjecí zařízení pro elektromobily stále postupují směrem k vyššímu výkonu a vyšší účinnosti, relé Očekává se, že přinesou nejen spolehlivou schopnost spínání vysokého proudu, ale také monitorování bezpečnosti, nízkou spotřebu energie a dlouhodobou provozní stabilitu. Pro splnění aplikačních požadavků nového energetického zařízení představila společnost Fanhar Electronics nové energetické magnetické západkové relé řady FH61NE. Produkt nabízí konfiguraci kontaktů 2 sady hlavních kontaktů 40 A 1 sada pomocných kontaktů. Když se hlavní kontakt přilepí, pomocný kontakt poskytne zpětnovazební signál sledování bezpečnosti, který splňuje požadavky IEC 61810-3 pro funkce sledování bezpečnosti. Relé využívá nízkopříkonovou magnetickou západku se spotřebou energie cívky pouze 1,88 W. V kombinaci s izolačním systémem třídy F a kompaktní mechanickou strukturou splňuje komplexní požadavky nových energetických aplikací, jako jsou solární FV střídače, AC nabíjecí stanice a nabíjecí zařízení pro elektromobily, na energeticky účinný provoz a dlouhodobou spolehlivost. Řada FH61NE získala UL/cUL, TUV a CQC bezpečnostní certifikace a je široce používán v nových aplikacích energetických zařízení.
Schopnost přepínání vysokého proudu 40A pro řízení výkonu nového energetického zařízení

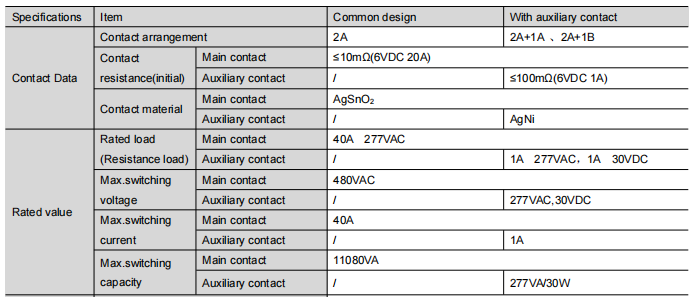

Nová energetická zařízení kladou vysoké nároky na schopnost spínání proudu relé. The FH61NE obsahuje dvě sady 40A hlavních kontaktů, které podporují řízení vysokého proudu v nových energetických zařízeních. Hlavní kontakty využívají kontaktní materiál AgSnO₂, který poskytuje vynikající vlastnosti proti sváření a vodivosti, aby splnil požadavky na spolehlivost kontaktů u aplikací s přepínáním napájení v nových energetických zařízeních. Klíčové specifikace jsou následující:
Tyto elektrické parametry umožňují FH61NE spolehlivě provádět přepínání okruhů a řídicí funkce ve FV střídačích a AC nabíjecích stanicích.
Design monitorování bezpečnosti pomocných kontaktů pro zvýšenou bezpečnost systému
Nová energetická zařízení mají přísné požadavky na bezpečnost provozu. FH61NE nabízí možnosti pomocných kontaktů, které splňují potřeby monitorování bezpečnosti. Dostupné konfigurace zahrnují:
2A 1A : Dva normálně otevřené hlavní kontakty jeden normálně otevřený pomocný kontakt
2A 1B : Dva normálně otevřené hlavní kontakty jeden normálně uzavřený pomocný kontakt
Když se hlavní kontakt přilepí, pomocný kontakt poskytuje zpětnovazební signály pro monitorování stavu systému.
Nízkoenergetická magnetická západková struktura pro energeticky účinný provoz nových energetických zařízení
FH61NE využívá strukturu magnetického blokovacího relé s následujícími výhodami:
Spotřeba energie cívky: 1,88 W
Trvalý rozsah napětí : 40%~100% Un (okolní teplota 25℃); 50%~60% Un (okolní teplota 85℃)
Maximální trvalé napětí : Nahlédněte do tabulky dat cívky
Konstrukce s magnetickou západkou výrazně snižuje trvalou spotřebu energie během stavu přidržení relé. Přivedení udržovacího napětí cívky na celý stroj účinně šetří ztráty energie, díky čemuž je vhodnější pro požadavky na energeticky účinný provoz nových energetických zařízení.
Vysoce izolační design a spolehlivý výkon pro složitá provozní prostředí
FH61NE se vyznačuje vysoce izolačním designem a kompaktní konstrukcí, která vyvažuje elektrickou bezpečnost a mechanickou spolehlivost:
Více možností napětí cívky pro flexibilní návrh systému

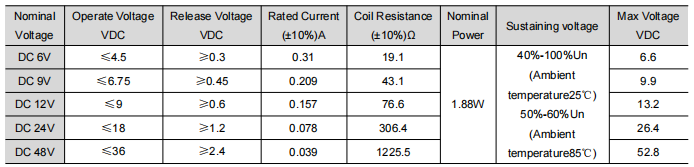

Různé řídicí systémy vyžadují různé konfigurace napětí cívky. Pro zjednodušení systémové integrace je řada FH61NE k dispozici s více možnostmi stejnosměrného napětí cívky, včetně 6V DC , 9V DC , 12V DC , 24V DC a 48V DC .
Každá varianta cívky je navržena se jmenovitou spotřebou energie 3,2 W, což umožňuje technikům vybrat nejvhodnější řídicí napětí bez změny platformy relé. Standardizovaný design cívky nejen zlepšuje kompatibilitu s různými řídicími obvody, ale také zjednodušuje vývoj produktů pro výrobce používající více napěťových platforem.
Kompaktní design platformy pro snadnější upgrady produktu
Řada FH61NE nabízí jednotný design platformy napříč různými konfiguracemi kontaktů a možností napětí cívky, což výrobcům poskytuje flexibilní základ pro vývoj různých nových aplikací energetických zařízení.

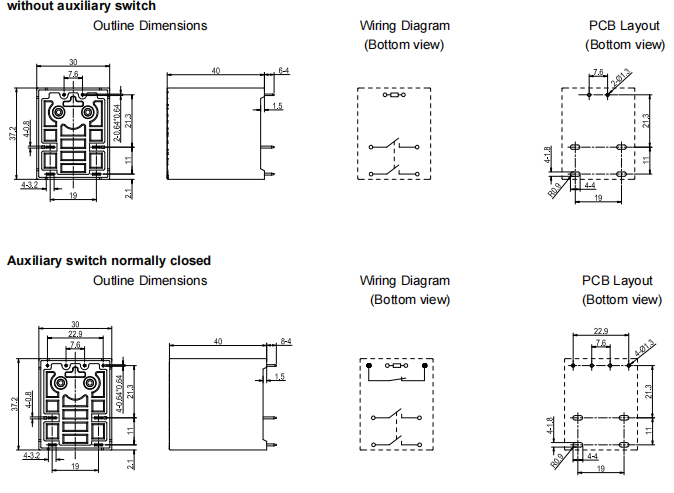

Všechny konfigurace mají stejné vnější rozměry 37,2 × 30 × 40 mm, spolu se stejným rozložením PCB, montážní plochou, izolačním výkonem a mechanickou konstrukcí. Primárním rozdílem mezi konfiguracemi je uspořádání kontaktů (2A, 2A 1A nebo 2A 1B), které umožňuje návrhářům vybrat vhodnou monitorovací funkci beze změny návrhu desky plošných spojů.
Tato společná platforma umožňuje výrobcům zařízení snadno začlenit monitorování pomocných kontaktů (pro bezpečnostní zpětnou vazbu, když se hlavní kontakt zasekne) do svých návrhů beze změny mechanické instalace nebo rozložení desky. V důsledku toho lze zkrátit vývojové cykly, snížit náklady na inženýrství a zlepšit standardizaci produktů.
Pro výrobce, kteří hledají škálovatelná řešení napříč solárními invertory, AC nabíjecími stanicemi a nabíjecím zařízením pro elektromobily, poskytuje řada FH61NE efektivní a praktickou platformu.

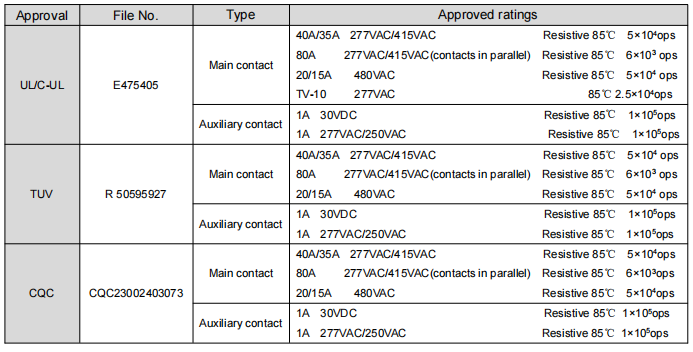

Bezpečnostní schválení
FH61NE získal UL/cUL, TUV a CQC bezpečnostní certifikace. Výrobek také vyhovuje směrnicím EU RoHS/REACH na ochranu životního prostředí. Společnost Fanhar Electronics dosáhla ISO9001 , ISO14001 a ISO45001 mezinárodní certifikace systému managementu, je držitelem více než 40 národních patentů a byla uznána jako National High-Tech Enterprise a provinční výzkumné a vývojové centrum.
Typické aplikace
FH61NE se používá hlavně v následujících nových energetických sektorech:
V těchto aplikacích relé primárně provádí řízení spínání napájení a funkce monitorování stavu, čímž poskytuje stabilní a spolehlivá řešení řízení proudu pro systém.
Často kladené otázky
Q1: Jaký typ relé je FH61NE?
FH61NE je nové energetické magnetické západkové relé vyvinuté společností Zhejiang Fanhar Electronics Co., Ltd., používané hlavně v solárních FV invertorech a AC nabíjecích stanicích.
Q2: Jaký je maximální jmenovitý proud FH61NE?
Jmenovitá zátěž hlavního kontaktu FH61NE je 40A 277VAC (odporová zátěž), s maximálním spínacím proudem 40A.
Q3: Podporuje FH61NE pomocné kontakty?
Ano. FH61NE nabízí verze 2A 1A (normálně otevřený pomocný kontakt) a 2A 1B (normálně zavřený pomocný kontakt). Když se hlavní kontakt přilepí, pomocný kontakt poskytuje zpětnovazební signály pro monitorování stavu systému, což splňuje požadavky IEC 61810-3 na funkci bezpečnostního monitorování.
Q4: Jaký je rozsah provozních teplot FH61NE?
Rozsah provozních teplot je -40℃ ~ 85℃, takže je vhodný pro různé oblasti a složitá průmyslová prostředí.
Pro aplikace vyžadující vyšší proudovou kapacitu je doporučená volba FH66NE160. Pro systémy navržené kolem jmenovitého proudu 100 A poskytuje FH66NE100 vhodné řešení.

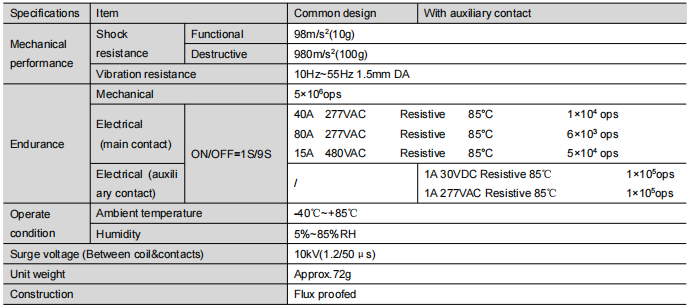

Otázka 5: Jaká je mechanická a elektrická životnost FH61NE?
Mechanická životnost: 5×10⁶ operací
Elektrická životnost (hlavní kontakt): 1×10⁵ operací při 40A 277VAC odporové zátěži (85℃)
Elektrická životnost (pomocný kontakt): 1×10⁵ operací při 1A 30VDC/277VAC odporové zátěži (85℃)
