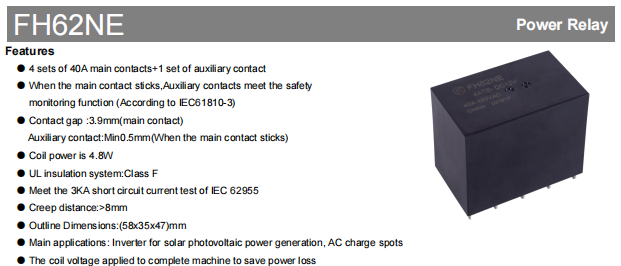

FH62NE Nové energetické relé｜40A 4pólové hlavní kontakty + pomocný kontakt pro monitorování bezpečnosti, navrženo pro PV střídače a nabíjecí stanice EV

Protože fotovoltaické systémy, nabíjecí stanice pro elektromobily a průmyslová řídicí zařízení kladou stále vyšší požadavky na elektrickou bezpečnost a energetickou účinnost, relé musí poskytovat nejen spolehlivý spínací výkon, ale také bezpečnostní monitorování, provoz s nízkou spotřebou energie a dlouhodobou stabilitu. Řada FH62NE nové energetické relé od Fanhar Electronics kombinuje vysokou nosnost, inteligentní bezpečnostní monitorování, energeticky úsporný provoz a design s dlouhou životností do jednoho řešení, které nabízí vysoce spolehlivé řešení spínání napájení pro aplikace s přísnými požadavky na elektrický výkon, bezpečnost systému a přizpůsobivost prostředí.

4 sady 40A hlavních kontaktů 1 pomocný kontakt – přenos vysokého proudu a bezpečnostní monitorování v jednom

The FH62NE obsahuje 4 sady 40A hlavních kontaktů a 1 pomocného kontaktu:

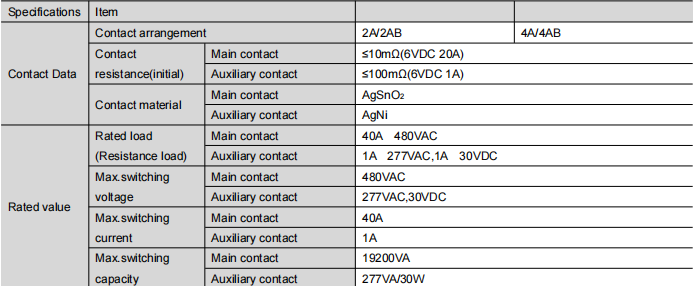

Hlavní kontakty : 4 normálně otevřené kontakty formy A (4A/4AB), s použitím materiálu AgSnO₂ (oxid cíničitého stříbra), dimenzované na 40A @ 480VAC (odpor), maximální spínací kapacita 19 200 VA, počáteční přechodový odpor ≤10 mΩ.

Pomocný kontakt : 1 Normálně uzavřený kontakt Formy B, s použitím materiálu AgNi (stříbrný nikl), dimenzovaný na 1A při 277VAC / 30VDC.

Základní bezpečnostní funkce : V případě svaření hlavního kontaktu kvůli poruše se může pomocný kontakt stále spolehlivě otevřít s minimální mezerou ≥0,5 mm a odeslat chybový signál do řídicího systému pro monitorování bezpečnosti hlavního obvodu v reálném čase. To odpovídá bezpečnostní normě IEC 61810-3. Mezera hlavních kontaktů je 3,9 mm, což zajišťuje bezpečnost izolace vysokého napětí.

Konstrukce vysoké izolace třídy F splňuje požadavky na vysoké napětí pro nové energetické aplikace

Nová energetická zařízení pracují pod vysokým napětím po dlouhou dobu a vyžadují vynikající izolační vlastnosti. FH62NE využívá izolační systém třídy F (155 °C) s povrchovou vzdáleností > 8 mm, což účinně zabraňuje vysokonapěťovým poruchám a únikům.

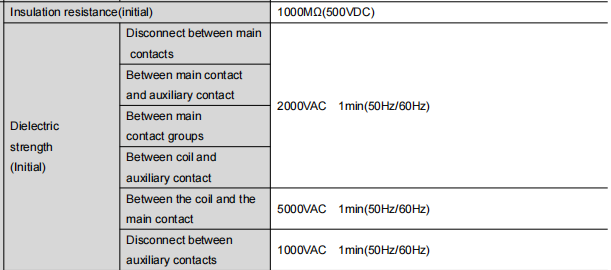

Schopnost dielektrické pevnosti:

Rázové napětí: Relé odolává rázovému napětí 10 kV (1,2/50 µs) mezi cívkou a kontakty. Počáteční izolační odpor je 1000 MΩ při 500 V DC.

Nízkoenergetický design

FH62NE používá konstrukci cívky s nízkým výkonem s jmenovitým provozním výkonem pouze 4,8 W. Po přepnutí lze tento stav udržet aplikací udržovacího napětí tak nízkého, jako je 40 %–100 % jmenovitého napětí (při 25 °C) nebo 50 %–60 % (při 85 °C), čímž se výrazně sníží dlouhodobá spotřeba energie a nárůst tepla.

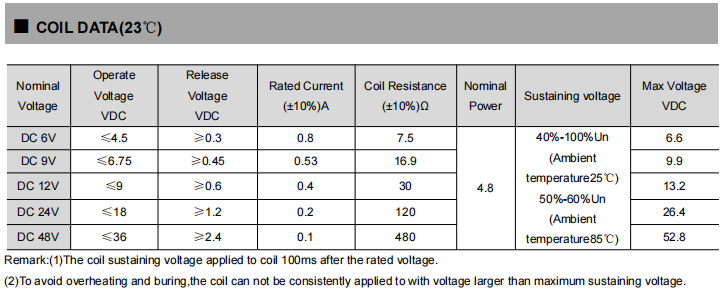

Specifikace cívky (při 23 °C):

Doba provozu: ≤40 ms; Doba uvolnění: ≤20 ms.

Široký teplotní rozsah a vysoká spolehlivost pro náročná průmyslová prostředí

FH62NE se vyznačuje plně utěsněnou konstrukcí odolnou proti prachu a stříkající vodě, která spolehlivě funguje v teplotním rozsahu –40 °C až 85 °C a vlhkosti v rozsahu 5 % až 85 % RH, díky čemuž je vhodná pro různá podnebí a drsná průmyslová prostředí.

Hodnocení odolnosti:

• Mechanická životnost: 1 000 000 operací
• Elektrická životnost: 30 000 operací (40A/480VAC odporový, ON/OFF = 1s/9s)

Odolnost proti vibracím a nárazům:

• Funkční vibrace: 10 Hz – 55 Hz, amplituda 1,5 mm
• Funkční ráz: 98 m/s² (10 g)
• Destruktivní šok: 980 m/s² (100 g)

Kompaktní velikost pro snadnou integraci systému

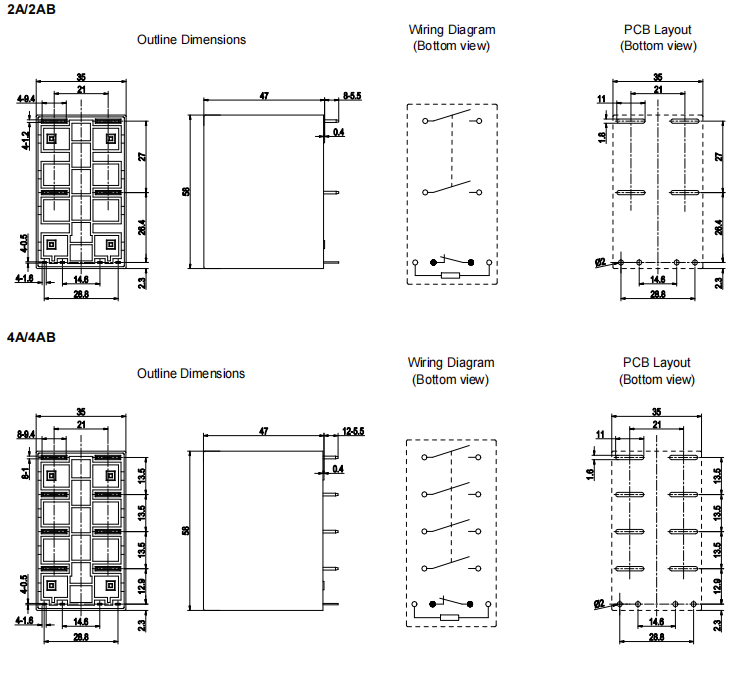

FH62NE měří 58 mm × 35 mm × 47 mm (D × Š × V) a váží přibližně 200 g, což usnadňuje integraci do prostorově omezených krytů.

Doporučení pro montáž a pájení:

Montáž: Doporučuje se montáž na PCB

Teplota pájení: 260°C ± 5°C

Doba pájení: 3 – 5 sekund

Tolerance montážního rozměru (pokud není uvedeno jinak): ±0,1 mm

Klíčové aplikační scénáře

Díky své vysoké proudové schopnosti, nezávislému monitorování bezpečnosti a osvědčenému designu je FH62NE široce používán v:

Solární fotovoltaické střídače : Pro přepínání zátěže a izolaci na straně vstupu DC nebo AC výstupu. Jeho odolnost vůči vysokému napětí, vysoká proudová kapacita a odolnost proti přepětí účinně zvládají kolísání napětí a spínací přechodové jevy běžné ve fotovoltaických systémech.

AC EV nabíjecí stanice : Jako spínací prvek jádra v obvodech pro řízení nabíjení hlavní kontakty bezpečně přenášejí nabíjecí proud, zatímco pomocný kontakt poskytuje další vrstvu bezpečnostní ochrany.

Bezpečnostně kritické systémy vyžadující zpětnou vazbu o stavu : Pomocný kontakt poskytuje diagnostické informace o stavu hlavního kontaktu a splňuje tak potřeby aplikací s přísnými bezpečnostními požadavky.
