Aplikace a budoucí vývoj relé v inteligentních sítích

Globální energetická transformace postupuje nebývalým tempem. Podle Mezinárodní energetické agentury (IEA) obnovitelné energie Očekává se, že zdroje budou do roku 2030 tvořit téměř 40 % celosvětové výroby elektřiny, zatímco počet elektrických vozidel na silnicích podle odhadů překročí 200 milionů. Tento trend klade extrémně vysoké nároky na flexibilitu, spolehlivost a interaktivitu energetických sítí. Inteligentní síť se objevila jako odpověď – integruje pokročilé snímání, komunikaci, řízení a cloud computing do tradičních energetických sítí a vybavuje síť schopnostmi „sebevnímání, seberozhodování a sebeobnovy“.

V rámci rozsáhlé architektury chytré sítě relé , i když jsou malé velikosti, slouží jako „první obranná linie“ i „konec provádění“ pro bezpečný, stabilní a efektivní provoz systému. Přebírají různé odpovědnosti, od izolace chyb a přepínání zátěže až po ochranu zařízení a energetický dispečink. Tento článek vychází ze základních principů, systematicky přezkoumává základní aplikační scénáře relé v chytré sítě analyzuje jejich hmatatelná zlepšení výkonu sítě a dívá se dopředu na budoucí cesty technologického vývoje. Nakonec je uveden seznam často kladených otázek (FQA) pro rychlou orientaci.

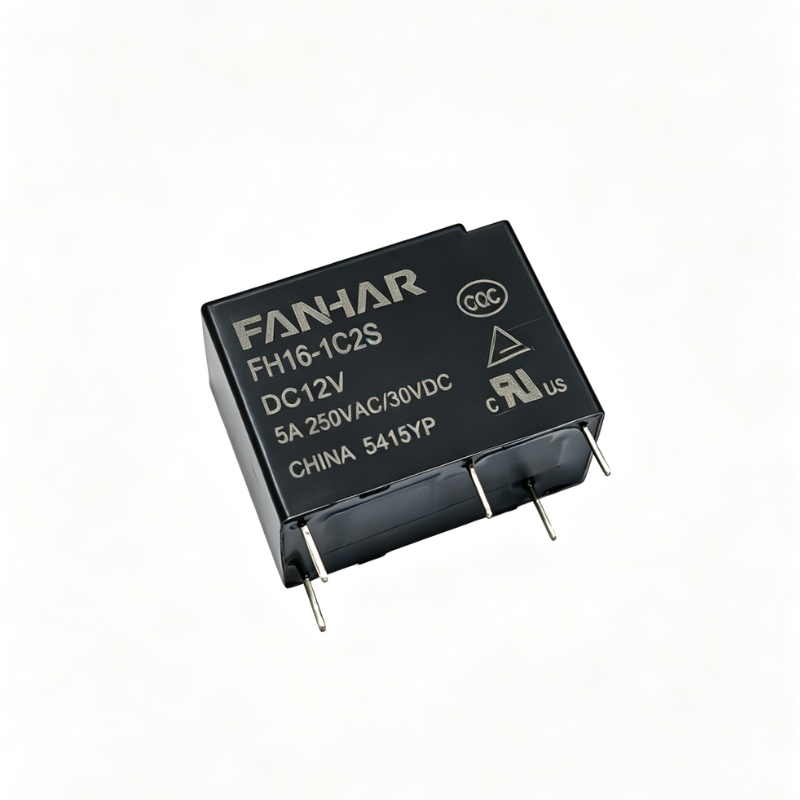

Základy relé: Od elektromagnetu k inteligentnímu terminálu

Princip činnosti a klasifikace

Relé je automatický elektrický spínač. Jeho základní princip fungování je: když vstupní veličina (jako je napětí, proud, teplota, čas atd.) dosáhne nastavené prahové hodnoty, elektromagnet nebo elektronický obvod přiměje kontakty k činnosti, čímž řídí zapnutí/vypnutí obvodu s vysokým výkonem. Podle technických tras lze relé klasifikovat takto:

Tradiční role v energetických systémech

Kontrolní funkce : Používá signály s malým proudem k řízení vysokoproudých zátěží, což umožňuje vzdálené spuštění/zastavení.

Ochranná funkce : Detekuje nadproud, přepětí, podpětí, zkraty a další anomálie a rychle odpojí vadné obvody.

Přenos signálu : Převádí stav zařízení (zavřeno/otevřeno, alarm) na signály suchého kontaktu pro monitorovací systémy.

Pět základních aplikací relé v inteligentních sítích

Inteligentní rozvodny a primární řízení zařízení

Inteligentní sítě jsou postaveny na digitálních rozvodnách, které ve velké míře využívají elektronické přístrojové transformátory a inteligentní primární zařízení (např. inteligentní jističe, odpojovače). Relé fungují jako ovládací aktuátory, přijímající GOOSE (Generic ObjectOriented Substation Event) příkazy ze slučovacích jednotek nebo ochranných a řídicích zařízení, které dokončí spínací operace během milisekund.

Příklad : Po renovaci inteligentní rozvodny 220 kV v Číně se nahrazením tradičních elektromagnetických relé inteligentními reléovými skupinami snížila průměrná provozní doba z 80 ms na 15 ms, čímž se zlepšila rychlost odstraňování systémových poruch přibližně o 80 %.

Grid Fault SelfUzdravení a rychlá rekonfigurace

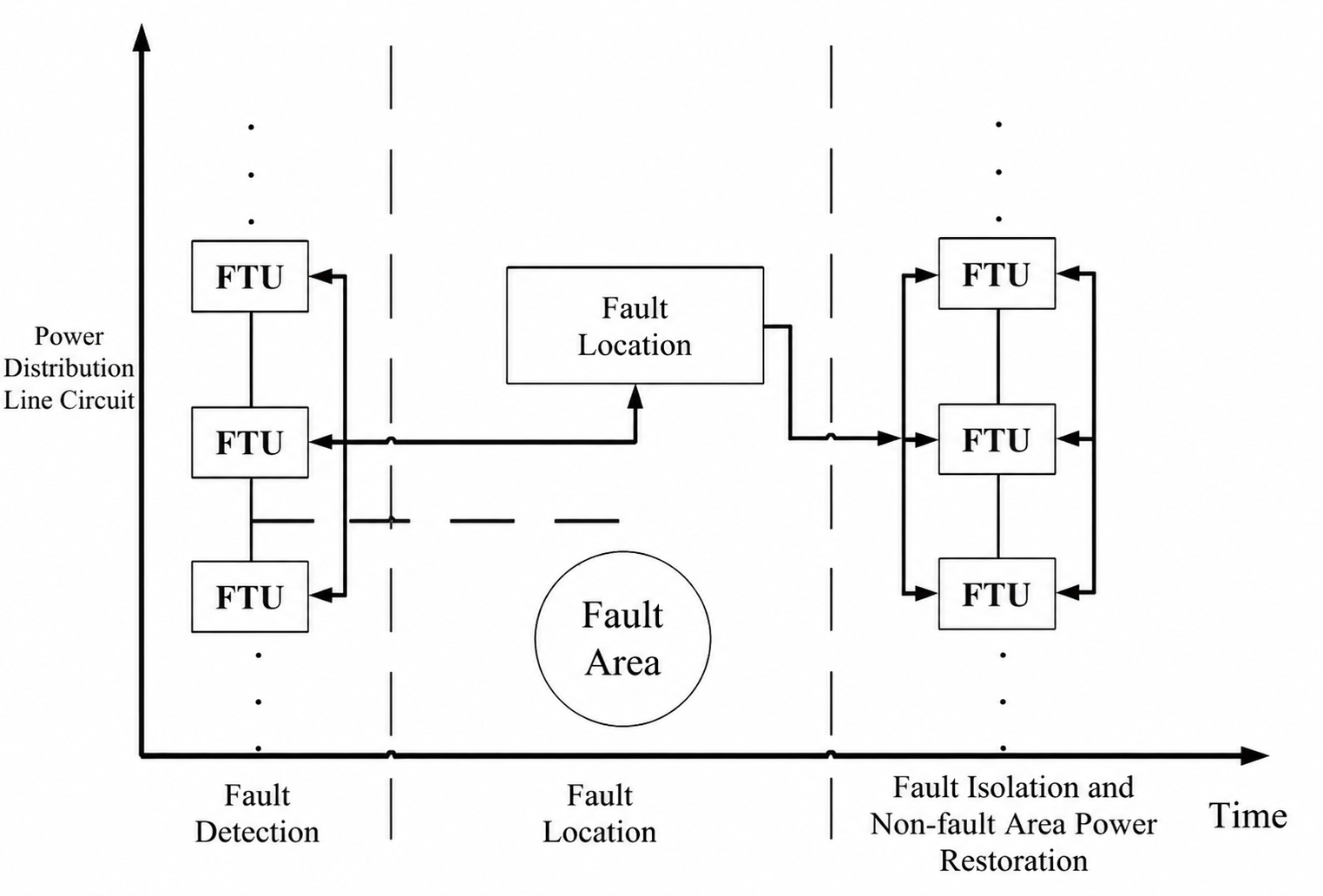

Schopnost „samoopravy“ inteligentních sítí se opírá o proces s uzavřenou smyčkou: detekce chyb → umístění → izolace → obnova. Relé hrají v tomto procesu dvojí roli:

Izolace poruchy: Když na lince dojde ke zkratu, relé okamžitě oddělí vadnou část od hlavní sítě.

Automatická rekonfigurace: Prostřednictvím logiky automatizace podavače (FA) relé koordinují sousední spínače, aby přenesly neporuchové sekce na záložní zdroje energie, čímž zkrátí dobu obnovy z hodin na minuty nebo dokonce sekundy.

Přesné řízení zátěže a odezva na poptávku

V obdobích napjaté rovnováhy mezi nabídkou a poptávkou po energii využívají chytré sítě mechanismy odezvy poptávky (DR) k regulaci zátěže na straně zákazníka. Relé již nejsou jen „pevné spínače“; pracují ve spojení s platformami pro agregaci zátěže:

Cenová odezva doby používání: Na základě cenových signálů se relé automaticky odpojí nebo seřídí nonkritické zátěže (např. klimatizace, nabíječky elektromobilů).

Nouzové odpojení zátěže: Při poklesu frekvence relé postupně odpojují přerušitelné zátěže podle priority, čímž zabraňují rozsáhlým výpadkům proudu.

Podle statistik Ministerstva energetiky USA mohou komerční budovy využívající inteligentní relé pro odezvu na poptávku snížit letní špičkové zatížení o 15 % až 25 % s minimálním dopadem na pohodlí obyvatel.

Friendly Grid Connection of Distributed Energy Resources (DER)

Široká integrace fotovoltaiky (PV), větrné energie, skladování energie a elektrických vozidel transformuje distribuční sítě z „jednosměrných radiálních“ na „obousměrné interaktivní“ systémy. Mezi klíčové úkoly relé v propojovacích bodech DER patří:

Aktivní detekce proti ostrovu : Při ztrátě síťového napětí relé rychle odpojí distribuované generátory, aby se zabránilo ostrovnímu provozu, který by mohl ohrozit personál údržby.

Ovládání vyhlazování výkonu : V závislosti na povětrnostních podmínkách relé dynamicky spínají zařízení pro ukládání energie nebo upravují výstupy měniče tak, aby plynule kolísání výkonu.

Vícezdrojová koordinace : V mikrosíti slouží relé jako „přepínače brány“ k odesílání různých zdrojů energie podle ekonomických nebo ekologických priorit

Řízení zdraví zařízení po celý životní cyklus

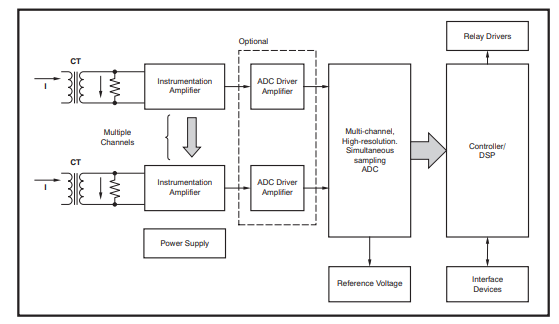

Moderní inteligentní relé obsahují vestavěné snímače teploty, napětí a proudu a podporují komunikační protokol IEC 61850. Mohou nahrávat stavová data, jako je počet operací, opotřebení kontaktů a provozní doba. Platformy údržby v kombinaci s modely strojového učení předpovídají zbývající životnost relé a umožňují údržbu založenou na stavu spíše než plánovanou údržbu, což snižuje náklady na provoz a údržbu o 30–40 %.

Trojrozměrné zvýšení hodnoty relé v inteligentních sítích

Trendy budoucího vývoje: Od aktuátoru po „Edge Decision Node“

Inteligence a integrace AI

Příští generace relé bude integrovat okrajové AI čipy, které umožní rozpoznání místních charakteristik křivek rozlišit mezi „bleskem vyvolanými přechodnými poruchami“ a „trvalými zkraty“ a autonomně zvolí strategie opětovného zapnutí – zabrání sekundárním dopadům na systém v důsledku opětovného uzavření naslepo. Očekává se, že samoučící se inteligentní relé vstoupí do pilotních projektů kolem roku 2028.

Software-definované a virtualizace

S nástupem softwarově definovaného konceptu energetického systému již nebude logika ochrany relé pevně zakódována jako pevné hardwarové parametry, ale bude načtena na vyžádání prostřednictvím cloudových aplikací. Stejný hardware může například během dne provozovat strategii „PV anti-reverse-power“ a v noci přepnout na strategii „řízení nabíjení/vybíjení úložiště energie“, čímž dosáhne „jednoho zařízení, více použití“.

Vysokofrekvenční provoz a širokoúhlýBandgap polovodiče

Zrání zařízení na bázi karbidu křemíku (SiC) a nitridu galia (GaN) se prosazujestavová relé směrem k vysokofrekvenčnímu přepínání na úrovni MHz. To sníží objem relé používaných ve výkonových elektronických transformátorech (PET) a vysokonapěťových stejnosměrných distribučních sítích (MVDC) o více než 50 % a zároveň sníží ztráty na jednutřetina konvenčních řešení.

Digitální provoz a údržba s dvojitým pohonem

V budoucnu bude mít každé relé „virtuální zrcadlo“ v platformě digitálního dvojčete, které bude odrážet jeho elektrické, tepelné a mechanické stavy v reálném čase. Prostřednictvím simulace lze předvídat potenciální režimy selhání týdny předem, což umožňuje výměnu v optimálním časovém okně – skutečně dosáhne „nulových neplánovaných prostojů“.

Závěr

Jako „malá, ale kritická“ součást inteligentních sítí se relé vyvinula z jednoduchých elektromechanických spínačů na multifunkční inteligentní terminály, které integrují snímání, komunikaci, řízení a výpočty. Hrají nezastupitelnou roli při zlepšování účinnosti využití energie, zvyšování spolehlivosti dodávek a zajišťování bezpečnosti systému. Vzhledem k budoucím sítím s vysokou penetrací obnovitelných zdrojů, vysokým energetickým elektronickým obsahem a vysokou digitalizací se relé budou nadále vyvíjet směrem k chytřejším, rychlejším, flexibilnějším a spolehlivějším. Technologické inovace spojené s úsilím o standardizaci budou společně řídit průmysl relé, aby poskytoval solidní základní podporu pro globální cíle uhlíkové neutrality.
