Proč se stejnosměrné přepínání chová jinak při vysokém výkonu
Spínání stejnosměrného proudu při vysokém napětí je zásadně odlišný technický problém než spínání střídavého proudu. Ve střídavém obvodu proud přirozeně překročí nulu zhruba stokrát za sekundu, což dává každému přerušovacímu zařízení vestavěný okamžik, kdy může oblouk mezi rozpínacími kontakty zhasnout s minimální energií. Stejnosměrný obvod žádný takový přechodový bod nemá. Jakmile proud protéká indukční zátěží, baterií nebo nabíjecím kabelem, proud stále tlačí, dokud jej něco aktivně nerozdělí, a právě tato separační událost je místem, kde většina inženýrských potíží v vysokonapěťové stejnosměrné relé vlastně žije.
Tento rozdíl je v nové energetické infrastruktuře nesmírně důležitý. Solární řetězce, stojany na skladování energie baterií, nabíjecí sady pro elektromobily a přenosové spoje HVDC všechny přenášejí trvalý stejnosměrný proud na úrovních napětí, které byly v běžném elektrickém designu před deseti lety vzácné. A relé dimenzovaný pro domácí střídavý obvod nemá pro tyto aplikace žádný smysluplný význam a zacházení se spínáním stejnosměrného proudu jako s jednoduchým odlehčením střídavého hardwaru je jednou z častějších konstrukčních chyb v počáteční fázi plánování systému.
1500V Typický strop DC sběrnice v užitkových solárních řetězcích
800V Společná architektura pro platformy rychlého nabíjení EV
±800 kV Řádová hodnota pro dálkový přenos HVDC
Jak se liší přerušení kontaktu mezi AC a DC

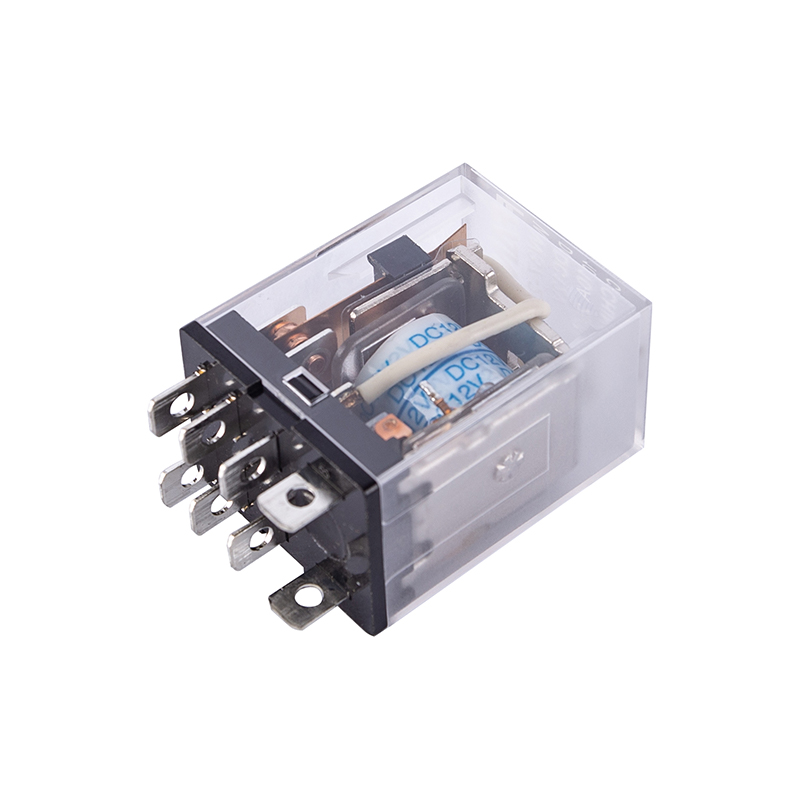

Když se mechanické relé otevře pod zatížením, fyzické oddělení kontaktů okamžitě nezastaví tok proudu. V mezeře se vytvoří vodivý oblouk udržovaný energií uloženou v obvodu a při indukčních zátěžích kolabujícím magnetickým polem. Ve střídavém obvodu je tento oblouk samoomezující, protože proud stejně směřuje k nule. Ve stejnosměrném obvodu musí být oblouk aktivně zhášen prostřednictvím kontaktní geometrie, magnetických vyfukovacích struktur, plynem naplněných komor nebo polovodičového spínacího prvku, který zcela odstraňuje mechanickou mezeru z rovnice.
Níže uvedený diagram ukazuje, proč absence přechodu nulou mění strategii přerušení. Na straně AC se energie rozptyluje v krátkých dávkách kolem každého křížení. Na straně stejnosměrného proudu musí být oblouk násilně zhášen, což je důvod, proč vysokonapěťový stejnosměrný hardware spoléhá na větší mezery mezi kontakty, silnější vyfukovací magnety a někdy utěsněné komory obohacené vodíkem, aby se oblouk roztrhl rychleji, než se může znovu zapálit.
Kde se nové energetické systémy spoléhají na vysoce výkonné spínání
A nové energetické relé není ani tak jedinou kategorií produktů, jako spíše filozofií designu aplikovanou v několika různých aplikacích, z nichž každá má svůj vlastní pracovní cyklus a profil poruch.
- Solární stringové a slučovací boxy, kde relé musí izolovat živé stejnosměrné pole během údržby nebo odstraňování závad bez rizika trvalého jiskření.
- Bateriové systémy pro ukládání energie, kde spínací zařízení řídí nabíjecí a vybíjecí cesty a musí rychle reagovat na nadproud nebo tepelné události.
- Palubní stykače elektrického vozidla a stejnosměrné rychlonabíjecí sady, které často cyklují a musí tolerovat jak vysoký zapínací proud, tak vibrace.
- Střídač vázaný na síť se odpojí, což izoluje stranu DC a AC během uvádění do provozu, odezvy na poruchu nebo plánovaného servisu.
- HVDC měnírny, kde spínací zařízení pracují na rozhraní mezi přenosovými napětími a pomocnými systémy stanice.
Každý z těchto kontextů klade jiné požadavky na materiál kontaktů, těsnění krytu a logiku ovládání, ale sdílejí jeden požadavek: spínací prvek musí přerušovat stejnosměrný proud předvídatelně, opakovaně a bez degradace rychleji než zbytek systému kolem něj.
Klíčové parametry, které definují schopnost přepínání
Výběr spínacího zařízení pro novou energetickou práci spočívá v přizpůsobení několika parametrů skutečnému pracovnímu cyklu obvodu, nikoli pouze jmenovitému napětí systému.
| Parametr | Typický rozsah | Proč na tom záleží |
|---|---|---|
| Třída jmenovitého napětí | 450V až 1500V DC | Určuje kontaktní mezeru a izolační vůli potřebnou k zabránění přeskoku |
| Jmenovitý spínací proud | 10A až 400A | Nastavuje tepelné a mechanické namáhání kontaktů při každé operaci |
| Kontaktní materiál | Slitina stříbra nebo kompozit wolframu | Ovlivňuje odolnost proti svařování a erozi při opakovaném oblouku |
| Mechanická životnost | 100 000 až 1 000 000 cyklů | Předpovídá intervaly údržby v aplikacích s vysokým cyklem, jako je nabíjení elektromobilů |
| Dielektrická odolnost | Izolace 2,2kV až 4kV | Chrání řídicí obvody před vysokonapěťovými bočními přechody |
| Okolní provozní rozsah | -40 °C až 85 °C | Potvrzuje vhodnost pro venkovní instalace nebo instalace na skříni |
Zařízení dimenzované pouze podle jeho ustáleného proudu může stále selhat v provozu, pokud jeho přerušovací hodnocení za poruchových podmínek nebylo nikdy porovnáno se skutečným zkratovým proudem dostupným v daném bodě systému.
Elektromechanické versus polovodičové přepínání
Volba mezi elektromechanickým relé a a 3fázové polovodičové relé nebo jednofázové polovodičové zařízení je zřídka o tom, co je univerzálně lepší. Jde o to, který režim selhání je v dané aplikaci přijatelnější.
| Aspekt | Elektromechanické relé | Polovodičové relé |
|---|---|---|
| Rychlost přepínání | Milisekundy, omezeno mechanickou dráhou | Mikrosekundy, omezené odezvou polovodiče |
| Kontaktní opotřebení | Degraduje s počtem cyklů a expozicí oblouku | Bez mechanického opotřebení, ale podléhá tepelnému namáhání |
| Galvanická izolace | Fyzická vzduchová mezera při otevření | Závisí na provedení vnitřní izolace |
| Tepelné chování | Teplo koncentrované v kontaktních bodech | Teplo distribuované přes polovodičový přechod, potřebuje chladič |
| Zvukový a vizuální stav | Jasné mechanické cvaknutí, viditelná mezera | Tichý provoz, stav je nutné snímat elektronicky |
| Typický střih | Málo častá izolace vysokého proudu, bezpečnostní odpojuje | Vysokofrekvenční cyklování, přesné načasování, citlivá zátěž |
V praxi a Polovodičové relé DC na DC se často volí tam, kde je frekvence cyklování vysoká a tichý, provoz bez opotřebení je důležitější než zajištění viditelné mechanické mezery. Elektromechanický výkonové relé má tendenci zůstat bezpečnějším výchozím nastavením tam, kde je vyžadováno fyzické odpojení pro bezpečnost personálu během údržby.
Čtení typického obvodu spínacího relé
Pochopení základního obvodu spínacího relé pomáhá objasnit, proč jsou komponenty pro potlačení oblouku umístěny tam, kde jsou. Níže uvedený diagram ukazuje zjednodušenou DC spínací cestu s odlehčovací sítí umístěnou přes kontakt, aby absorbovala energii uvolněnou v okamžiku přerušení.
Tlumič nezabraňuje vzniku oblouku, ale dává uvolněnou energii jinam než vzduchovou mezerou, což zkracuje dobu trvání oblouku a snižuje erozi kontaktů po dobu životnosti zařízení.
Pochopení jmenovitých proudů spínání relé
Jednou z nejvíce chybně čtených specifikací v datovém listu je spínací proud relé, a to především proto, že jediné číslo málokdy řekne celý příběh. Většina zařízení nese alespoň tři různé hodnoty proudu a jejich sloučení je častou příčinou předčasného selhání pole.
- Trvalý přenosový proud, který mohou kontakty po sepnutí neomezeně zvládat, za předpokladu dostatečného chlazení.
- Vytvořte proud, ráz, který musí kontakty tolerovat v okamžiku sepnutí, který může při kapacitním zatížení nebo při startu motoru vystřelit hodně nad ustálené úrovně.
- Přerušovací proud, hodnota, kterou mohou kontakty bezpečně přerušit, aniž by došlo k uzavření svařování nebo k nadměrnému poškození obloukem, která je téměř vždy nižší než trvalý jmenovitý výkon v aplikacích DC.
Zařízení dimenzované pouze proti nepřetržitému proudu může stále katastrofálně selhat, pokud jmenovitý proud přerušení nebyl nikdy zkontrolován proti nejhoršímu scénáři poruchy, který by obvod mohl reálně představovat.
Kontrolní seznam pro praktický výběr
Před specifikací spínacího zařízení pro nový energetický projekt pomůže vypracovat krátký, uspořádaný soubor otázek, spíše než začít od preferované skupiny produktů.
- Potvrďte skutečné napětí stejnosměrné sběrnice, včetně nejhoršího případu napětí naprázdno v chladných podmínkách pro solární pole.
- Samostatně stanovte trvalý proud, zapínací proud a proud v nejhorším případě.
- Rozhodněte, zda je mechanická izolace regulačním nebo bezpečnostním požadavkem pro aplikaci.
- Odhadněte očekávaný počet cyklů po dobu životnosti, abyste mohli posoudit vhodnost mechanické versus polovodičové.
- Zkontrolujte okolní teplotu, nadmořskou výšku a podmínky krytu podle hodnocení prostředí zařízení.
- Ověřte dielektrickou odolnost proti potřebné izolaci mezi řídicími a silovými obvody.
- Zkontrolujte certifikační požadavky týkající se oblasti instalace a typu aplikace.
Běžné poruchové režimy a jak je návrhy řeší
Selhání pole ve vysokovýkonném stejnosměrném spínacím hardwaru mají tendenci se shlukovat kolem malého počtu opakujících se mechanismů, z nichž každý ukazuje na specifickou odezvu návrhu.
| Režim selhání | Základní příčina | Typické zmírnění |
|---|---|---|
| Kontaktní svařování | Nadměrný zapínací nebo poruchový proud při zavírání | Vyšší přítlačná síla, lepší výběr kontaktní slitiny |
| Trvalý oblouk | Nedostatečná vzdálenost mezi kontakty nebo pole pro stejnosměrné napětí | Magnetické vyfukovací struktury, utěsněné obloukové komory |
| Tepelné snížení v provozu | Špatný odvod tepla z přechodového odporu | Vylepšené pokovení kontaktů, design ventilace krytu |
| Nepříjemné zakopnutí | Chybné čtení náběhu jako chybový stav | Koordinované časování mezi logikou ochrany a spínacím zařízením |
| Předčasné mechanické opotřebení | Počet cyklů přesahující jmenovitou mechanickou životnost | Přechod na polovodičové přepínání pro vysokofrekvenční provoz |
Často kladené otázky
Otázka 1: Proč nelze relé dimenzované na střídavý proud jednoduše znovu použít pro přepínání stejnosměrného proudu?
Protože střídavý proud protíná nulu přirozeně mnohokrát za sekundu, což dává oblouku vestavěný bod k uhašení. Stejnosměrný proud nemá žádné takové křížení, takže relé bez správné kontaktní mezery s jmenovitým stejnosměrným proudem, konstrukce profouknutí nebo obloukové komory bude trpět trvalým obloukem a rychlým poškozením kontaktu, pokud je použito na stejnosměrném obvodu při podobném napětí.
Q2: Jaký je rozdíl mezi zapínacím a vypínacím proudem?
Vytvořit proud je náběh kontaktů v okamžiku sepnutí, který může vystřelit nad ustálené úrovně. Přerušovací proud je hodnota, kterou mohou kontakty bezpečně přerušit bez svařování nebo nadměrného poškození obloukem, a v aplikacích stejnosměrného proudu je to obvykle více omezující hodnota z těchto dvou.
Q3: Kdy dává polovodičové relé větší smysl než elektromechanické?
Polovodičové přepínání má tendenci se lépe hodit tam, kde je frekvence cyklování vysoká, tichý a neopotřebitelný provoz je cenný a na přesném načasování záleží. Elektromechanická zařízení zůstávají preferována tam, kde je vyžadováno viditelné fyzické odpojení pro bezpečnost personálu nebo dodržování předpisů.
Q4: Jak se hodnocení mechanické životnosti promítá do skutečného plánování údržby?
Mechanická životnost se obvykle vyjadřuje počtem cyklů při specifikovaných podmínkách zatížení. Vydělením tohoto čísla očekávaným počtem sepnutí za den nebo měsíc získáte hrubý odhad, kdy by měla být naplánována výměna kontaktů nebo úplná výměna jednotky.
Q5: Znamená vyšší jmenovité napětí vždy objemnější spínací zařízení?
Obecně ano, protože vyšší třídy stejnosměrného napětí vyžadují větší kontaktní mezery, silnější izolační vůli a v mnoha případech aktivní struktury pro potlačení oblouku, což vše přispívá k fyzické velikosti krytu ve srovnání s ekvivalentem s nižším napětím.
