FH63NE 120A vysokoproudé nové energetické relé – navrženo pro fotovoltaické skladování energie a průmyslové zdroje energie

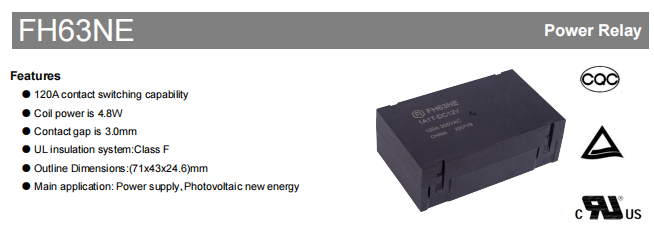

The FH63NE je vysoce výkonný, silnoproudý nové energetické relé vyvinutý společností FANHAR pro fotovoltaické (PV) nové energetické a napájecí systémy. Vyznačuje se schopností spínání kontaktů 120 A, rozměry 71 mm × 43 mm × 24,6 mm, izolačním systémem třídy F UL a vzdáleností kontaktů 3,0 mm. S vynikajícím elektrickým výkonem, robustním bezpečnostním designem a komplexními mezinárodními certifikacemi se FH63NE stal ideální volbou pro náročné aplikace, jako jsou FV střídače, systémy pro ukládání energie a průmyslové napájecí zdroje.

Na pozadí rychlého růstu v novém energetickém průmyslu se instalovaná kapacita fotovoltaických střídačů a systémů pro přeměnu energie (PCS) výrazně zvyšuje, což zvyšuje poptávku po přizpůsobení nových energetických relé. Jako klíčové elektronické spínací komponenty v nabíjecích hromadách elektromobilů, FV střídačích a systémech skladování energie musí nová energetická AC relé splňovat přísné požadavky na vysoké napětí, vysoký proud, vysokou izolační pevnost a dlouhou elektrickou životnost. FH63NE byl vyvinut přesně v reakci na tento průmyslový trend a účinně reaguje na naléhavou potřebu trhu po vysokoproudých a vysoce spolehlivých relé.

Klíčové elektrické specifikace: Nosnost, odezva, izolace a kontaktní materiál

Vysoká nosnost

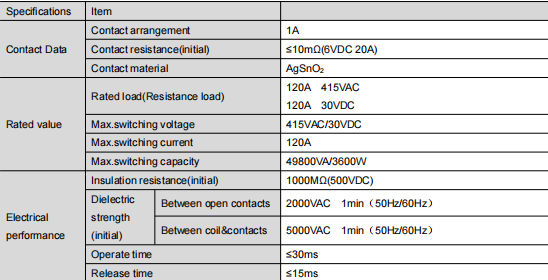

FH63NE je dimenzován na 120A 415VAC (odporová zátěž) a 120A 30VDC. Maximální spínací napětí je 415VAC/30VDC a maximální spínací kapacita dosahuje 49800VA (AC) nebo 3600W (DC). Tato robustní zatížitelnost umožňuje spolehlivě zvládnout časté vysokoproudé spínání v nových energetických systémech.

Rychlá odezva a dlouhá životnost

The relé má provozní dobu ≤ 30 ms a dobu uvolnění ≤ 15 ms pro rychlou odezvu. Mechanická výdrž je 1×10⁶ operací. Elektrická životnost také dosahuje 1×10⁶ operací při okolní teplotě 85℃ s odporovou zátěží 120A 415VAC (ON/OFF = 1s/9s). Tato odolnost je mezi podobnými vysokoproudými relé vynikající a splňuje požadavky na dlouhodobou stabilitu FV systémů.

Vynikající izolace a dielektrická pevnost

FH63NE nabízí vynikající izolační výkon: počáteční izolační odpor je 1000 MΩ (testováno při 500 V DC). Dielektrická pevnost je 2000VAC/1min mezi otevřenými kontakty a 5000VAC/1min mezi cívkou a kontakty. Odolnost proti rázovému napětí je 10 kV (1,2/50 μs) a rázový proud vydrží 400 A při 350 V DC po dobu 4 ms. Tyto specifikace zajišťují bezpečný provoz v náročných podmínkách, jako jsou kolísání sítě a údery blesku.

Pokročilý kontaktní materiál

FH63NE využívá kontaktní materiál AgSnO₂ (oxid cínu stříbrného). Kompozity AgSnO₂ se díky své vynikající vodivosti, odolnosti proti erozi obloukem a šetrnosti k životnímu prostředí staly ideální náhradou toxického AgCdO a jsou široce používány v infrastruktuře nabíjení elektromobilů a dalších aplikacích. Oxid cínu stříbrný je v současnosti nejekologičtějším nízkonapěťovým kontaktním materiálem, který nahrazuje toxický oxid stříbrný a kadmia, který nabízí vynikající odolnost proti svařování a erozi obloukem. Tato volba materiálu zajišťuje spolehlivost kontaktů a dlouhou životnost při častém spínání vysokého proudu.

Specifikace cívky a energeticky účinný design

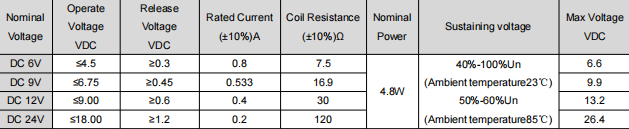

FH63NE je k dispozici ve čtyřech variantách napětí cívky: DC 6V, 9V, 12V a 24V. Spotřeba energie cívky je pouze 4,8 W při okolní teplotě 23 °C. Podrobné parametry jsou následující:

Tipy pro výběr:

Jmenovité napětí cívky by mělo odpovídat napájení řídicího systému s ohledem na kolísání výkonu.

Chcete-li snížit zahřívání cívky, použijte funkci přídržného napětí (40%~100% Un), ale ujistěte se, že přídržné napětí není nižší než provozní napětí a nepřekračuje maximální trvalé napětí.

Odpor cívky se zvyšuje při 85℃ a provozní napětí se odpovídajícím způsobem změní; umožňují dostatečnou rezervu v praktických aplikacích.

Bezpečnostní schválení a shoda

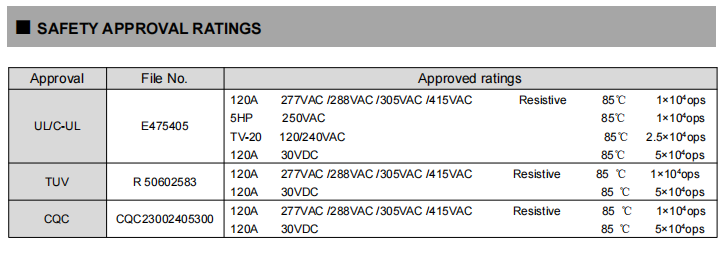

FH63NE získal tři hlavní mezinárodní certifikace: UL, TUV a CQC, které pokrývají více typů zatížení, jak je podrobně popsáno níže:

Přizpůsobivost prostředí a mechanický výkon

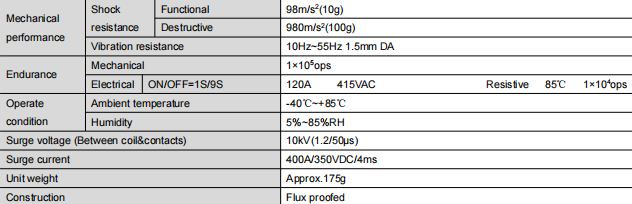

FH63NE pracuje v rozsahu okolních teplot -40 ℃ až 85 ℃ a vlhkosti v rozsahu 5 % až 85 % RH. S izolačním materiálem UL třídy F zajišťuje stabilní provoz i při vysokých teplotách. Odolnost proti vibracím: 10Hz~55Hz, amplituda 1,5mm; odolnost proti nárazu: funkční 98 m/s² (10 g), destruktivní 980 m/s² (100 g).

Výrobek má konstrukci odolnou proti tavidlu, vhodnou pro vlnové pájení desek plošných spojů. Doporučená teplota pájení je 260℃±5℃ po dobu 3–5 sekund. Hmotnost jednotky je přibližně 175 g, s kompaktním designem pro snadnou integraci do systému.

Rozměry a poznámky k instalaci

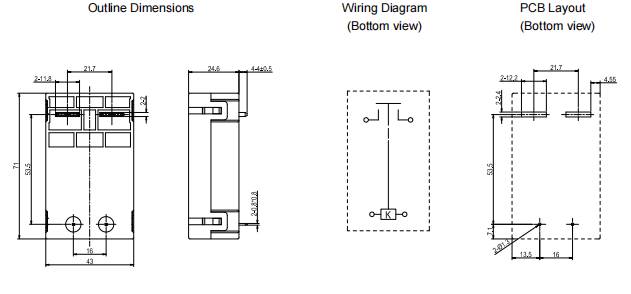

Obrysové rozměry: 71×43×24,6 mm (D׊×V).

Rozteč kolíků a rozložení desky plošných spojů: Pro rozměry bez specifikovaných tolerancí, tolerance ≤1 mm ±0,2 mm, tolerance 1 mm~5 mm ±0,3 mm, tolerance ≥5 mm ±0,5 mm; Nespecifikovaná tolerance plošného spoje je vždy ±0,1 mm.

Pájení: Měděné zátěžové svorky – doporučená teplota pájení 260℃±5℃, doba 3–5 sekund; vyhněte se dlouhodobě vysoké teplotě, aby nedošlo k poškození cívky nebo kontaktů.

Ochrana: Struktura odolná proti tavidlu, odolná proti znečištění tavidlem při pájení vlnou, ale nesmí být ponořena do čisticích rozpouštědel.

Manipulace: Vyhněte se pádu nebo vnějším nárazům, abyste zabránili deformaci kontaktu nebo odchylce parametrů.

Typické aplikační scénáře

Se svou schopností spínání vysokého proudu 120A a vysokou spolehlivostí se FH63NE používá především v:

Fotovoltaická nová energie : Podporuje řízení FV stringů a vysokoproudé smyčky, vhodné pro bezpečnostní odpojení na straně AC v solárních systémech.

Napájecí zdroje : Přepínání zátěže pro průmyslové napájecí zdroje a systémy UPS.

Hromady nabíjení EV : Ovladač zapnutí/vypnutí proudu pro nabíjecí zařízení pro elektromobily.

Díky širokému rozsahu provozních teplot a vynikající izolaci a napěťové odolnosti je zvláště vhodný pro drsná venkovní a průmyslová prostředí.
