W12T 40A napájecí relé | Relé PCB pro nabíjení elektromobilů a fotovoltaické systémy

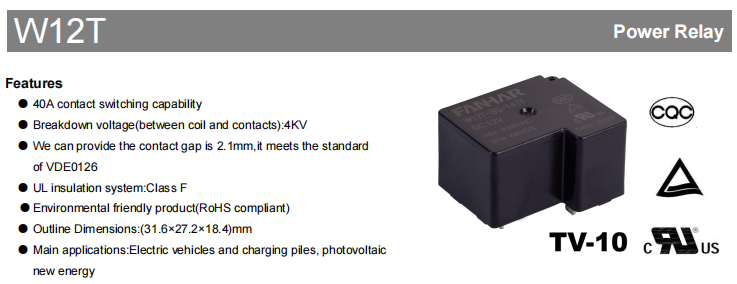

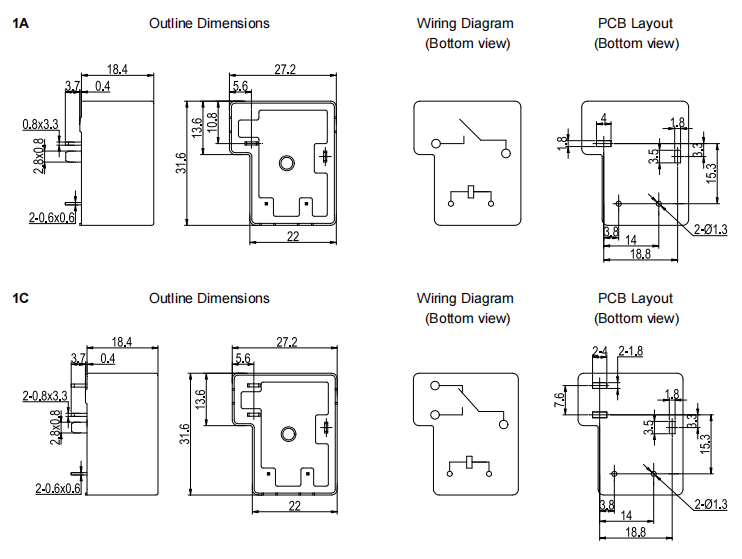

W12T je 40A výkonové relé uvedené na trh společností FANHAR Electronics, navržené pro aplikace řízení vysokého výkonu, jako jsou elektrická vozidla, nabíjecí baterie a fotovoltaické (PV) systémy obnovitelné energie. Relé se vyznačuje schopností spínání kontaktů 40A, maximálním dielektrickým odporovým napětím 4000VAC mezi cívkou a kontakty a volitelnou mezerou kontaktů ≥2,1mm. Při zajištění vysokého spínacího výkonu splňuje také požadavky na elektrickou izolaci a bezpečnost v nových energetických zařízeních. Díky kompaktnímu designu pro montáž na PCB měří W12T pouze 31,6 × 27,2 × 18,4 mm a je k dispozici v široké škále možností napětí cívky, aby vyhovoval různým potřebám designu zařízení. Je široce používán v nových systémech řízení energetického výkonu.

1. Vlastnosti produktu

Schopnost přepínání vysokého proudu 40A

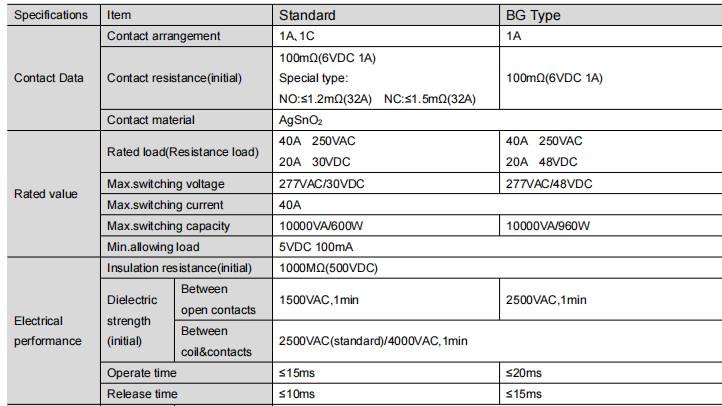

W12T má jmenovitou řídicí zátěž 40A 250VAC. Standardní typ podporuje zátěže 20A 30VDC DC, zatímco typ BG podporuje zátěže 20A 48VDC DC. Maximální spínací kapacita dosahuje 10 000 VA, což splňuje požadavky na řízení výkonu vysoce výkonných zařízení.

Vysoký izolační výkon pro zvýšenou bezpečnost systému
Pro řešení požadavků na izolaci nových energetických zařízení nabízí W12T vynikající elektrickou izolaci:

Maximální dielektrické výdržné napětí mezi cívkou a kontakty: 4000VAC

Dielektrické výdržné napětí mezi kontakty (typ BG): 2500VAC

Počáteční izolační odpor: 1000MΩ (při 500VDC)

Vynikající izolační výkon přispívá k vyšší provozní bezpečnosti a spolehlivosti.

Volitelná kontaktní mezera ≥2,1 mm
Typ W12T BG poskytuje mezeru mezi kontakty ≥2,1 mm, což odpovídá evropskému fotovoltaickému standardu VDE0126. To splňuje požadavek na větší kontaktní izolační vzdálenosti v určitých aplikacích FV systémů.

Vysoce kvalitní kontaktní materiál
W12T řada používá jako kontaktní materiál AgSnO₂ (oxid stříbra-cínu). AgSnO₂ vykazuje vynikající odolnost proti erozi obloukem, nízký a stabilní přechodový odpor, dobrou tepelnou vodivost a vynikající odolnost proti svařování. Účinně snižuje jiskření a prodlužuje životnost relé.

2. Výkonové parametry

Široký rozsah možností napětí cívky
Aby bylo možné přizpůsobit různé návrhy řídicích systémů, je W12T k dispozici s více napětími cívek, včetně:
[Viz tabulku specifikací cívek v původním datovém listu]

Jmenovitý výkon cívky standardního typu: 900 mW

Jmenovitý výkon cívky typu BG: 1400 mW

Stabilní a spolehlivý mechanický a elektrický výkon
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

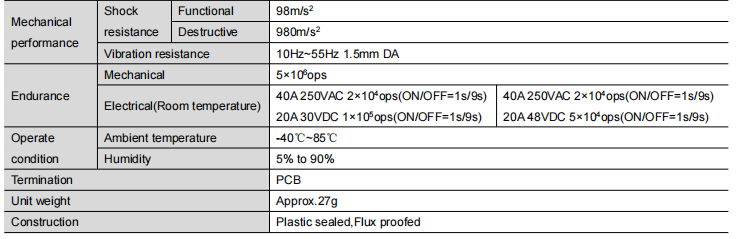

Mechanická životnost: 5 milionů operací

Elektrická životnost:

40A 250VAC: 20 000 operací

20A 30VDC (standardní typ): 100 000 operací

20A 48VDC (typ BG): 50 000 operací

Doba provozu (standardní typ): ≤15 ms

Doba uvolnění (standardní typ): ≤10 ms

Rozsah provozních teplot: -40 °C až 85 °C , vhodné pro různé průmyslové a nové aplikace energetických zařízení.

Více bezpečnostních schválení

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Tyto certifikace pokrývají aplikace se zátěží 40A AC a 20A DC a podporují použití produktu na různých trzích.

3. Typické oblasti použití

Podle produktového listu se W12T používá především v:

Elektromobily (EV)

Nové hromady nabíjení energetických vozidel

Fotovoltaické (FV) zařízení pro obnovitelné zdroje energie

Jeho vysoká proudová spínací schopnost a izolační výkon splňují požadavky na řízení výkonu výše uvedených aplikací.

4. Proč zvolit výkonové relé W12T?

Jako 40A výkonové relé navržené pro nový energetický sektor kombinuje W12T vysokou zatížitelnost, izolační výkon a spolehlivost. Mezi hlavní výhody patří:

Možnost spínání zátěže 40A AC

Dielektrické napětí až 4000VAC mezi cívkou a kontakty

Volitelná kontaktní mezera ≥2,1 mm, v souladu s normou VDE0126 PV

Široký rozsah napětí cívek od 5V do 110VDC

Izolační systém UL třídy F

Rozsah provozních teplot -40°C až 85°C

Certifikováno UL, TÜV, CQC atd.

Vhodné pro elektrická vozidla, nabíjecí baterie, fotovoltaiku a další nové energetické aplikace

5. Shrnutí

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
