Domů / Novinky / Novinky z oboru / FH12 40A výkonové relé pro průmyslové řízení, bodové svařování a napájecí zařízení
The Výkonové relé FH12 je určen pro silnoproudé spínání v průmyslovém řízení, bodových svařovacích strojích a napájecích zařízeních. Disponuje maximálním spínacím proudem 40A , dielektrická pevnost 2500VAC mezi cívkou a kontakty a a Izolační systém třídy F UL , FH12 poskytuje spolehlivý elektrický výkon pro náročné průmyslové aplikace. K dispozici v obou plastová zapečetěná a odolný proti toku konstrukcí, lze jej vybrat podle různých provozních prostředí.

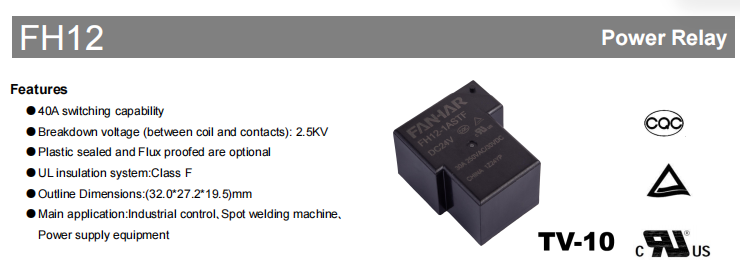

1. Klíčové vlastnosti FH12 Napájecí relé
Možnost přepínání 40A
FH12 podporuje maximální spínací proud 40A s maximální spínací kapacitou 7500 VA , takže je vhodný pro aplikace vyžadující spolehlivé spínání vysokého proudu.
Spolehlivá elektrická izolace
Relé poskytuje izolační odpor 1000MΩ (500VDC) a a dielectric strength of 2500VAC mezi cívkou a kontakty , pomáhá udržovat bezpečnou elektrickou izolaci během provozu.
Konfigurace více kontaktů
FH12 je k dispozici ve třech uspořádáních kontaktů: 1A (normálně otevřený), 1B (normálně sepnutý) a 1C (přepínací).
umožňuje uživatelům vybrat si vhodnou konfiguraci pro různé návrhy obvodů.
Plastová utěsněná konstrukce nebo konstrukce odolná proti toku
K dispozici jsou dvě možnosti konstrukce: odolná proti tavení a plastová.
Podle datového listu se verze odolná proti tavidlům doporučuje pro čistá prostředí, zatímco verze s plastovým těsněním je vhodná pro prostředí obsahující prach nebo korozivní plyny, jako je H2S, SO2 a NO₂.
Izolační systém třídy F
FH12 vyhovuje Izolační systém UL třídy F , splňující mezinárodní požadavky na izolaci průmyslových elektrických zařízení.

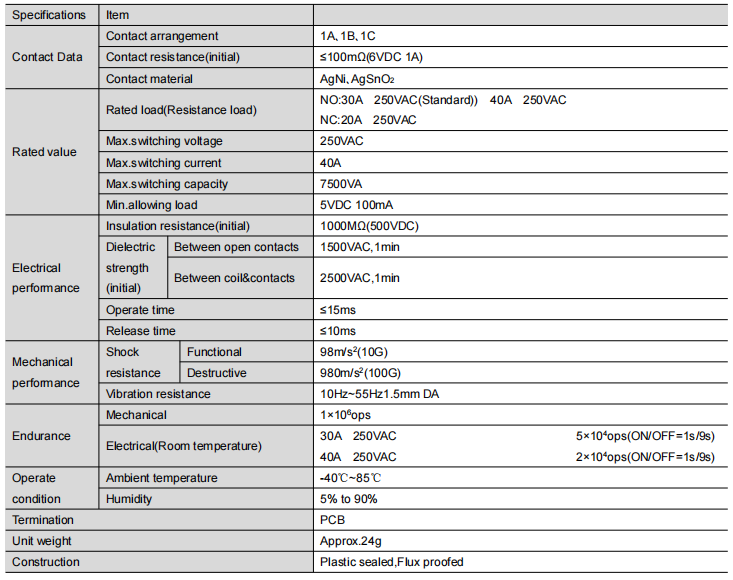

2. Technické specifikace
3. Výkon
FH12 je navržen tak, aby poskytoval konzistentní elektrický a mechanický výkon za specifikovaných provozních podmínek.
Elektrický výkon
- Izolační odpor: 1000MΩ (500VDC)
- Dielektrická pevnost mezi otevřenými kontakty: 1500VAC po dobu 1 minuty
- Dielektrická pevnost mezi cívkou a kontakty: 2500VAC po dobu 1 minuty
Provozní rychlost
- Doba provozu: ≤15 ms
- Čas vydání: ≤10 ms
Mechanický výkon
- Funkční odolnost proti nárazům: 98 m/s² (10G)
- Odolnost proti ničivým nárazům: 980 m/s² (100 G)
- Odolnost proti vibracím: 10Hz–55Hz, 1,5mm dvojitá amplituda
Životnost
- Mechanická odolnost: 1 × 10⁶ operací
- Elektrická odolnost:
- 30A 250VAC: 5 × 10⁴ operací
- 40A 250VAC: 2 × 10⁴ operací

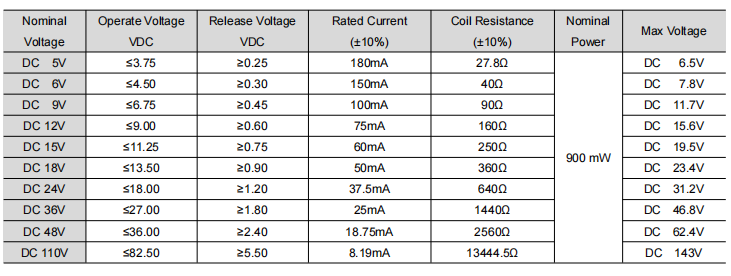

4. Dostupná napětí cívky
FH12 podporuje více možností stejnosměrného napětí cívky, včetně:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V a 110V DC , což umožňuje relé vyhovět různým požadavkům na napětí systému.
5. Typické aplikace
Podle produktového listu je FH12 primárně určen pro:
Vhodné pro průmyslová řídicí zařízení vyžadující spolehlivé spínání silnoproudých zátěží.
Bodové svařovací stroje
Navrženo pro zařízení pro bodové svařování, kde je vyžadován stabilní výkon reléového spínání.
Napájecí zařízení
Použitelné pro napájecí zařízení vyžadující spolehlivý spínací výkon v rámci specifikovaných elektrických jmenovitých hodnot.

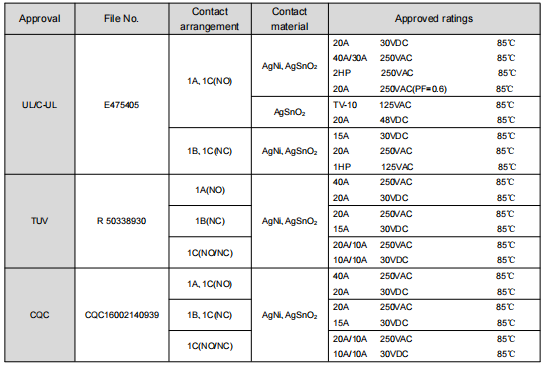

6 . Bezpečnostní certifikace
FH12 získal několik bezpečnostních schválení, včetně: UL / cUL, TÜV, CQC
Schválené hodnoty se liší v závislosti na uspořádání kontaktů a materiálu kontaktů.
7. Často kladené otázky (FAQ)
Q1: Jaký je maximální spínací proud výkonového relé FH12?
FH12 podporuje maximální spínací proud 40A a a maximum switching capacity of 7500 VA .
Q2: Jaké možnosti kontaktu jsou k dispozici?
Relé je k dispozici v 1A (normálně otevřeno), 1B (normálně zavřeno) a 1C (přepnutí) konfigurace kontaktů.
Q3: Jaké možnosti napětí cívky jsou k dispozici?
FH12 podporuje napětí stejnosměrné cívky o 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V a 110V .
Q4: Jaké kontaktní materiály jsou k dispozici?
Relé nabízí AgNi a AgSnO₂ kontaktní materiály. Podle datového listu, AgSnO₂ kontakty se doporučují pro aplikace s vysokým rázovým proudem.
Q5: Jakou provozní teplotu podporuje FH12?
Uvedená okolní provozní teplota je -40 °C až 85 °C s rozsahem provozní vlhkosti 5 % až 90 % .
Q6: Jaké certifikace má FH12?
FH12 získal UL/cUL, TÜV a CQC bezpečnostní certifikace se schválenými hodnoceními v závislosti na konfiguraci produktu.
8. Závěr
The FH12 40A napájecí relé kombinuje vysokou spínací kapacitu, spolehlivou elektrickou izolaci, konfiguraci více kontaktů a flexibilní konstrukční možnosti v kompaktním designu. Podpora napětí stejnosměrné cívky z 5V až 110V a certifikován UL/cUL, TÜV a CQC , je určen pro průmyslové řízení, bodové svařovací stroje a napájecí zařízení ve stanovených provozních podmínkách.
Pro další technické informace, objednávkové podrobnosti nebo podporu pro výběr produktu prosím kontaktujte Elektronika Fanhar pro nejnovější dokumentaci k produktu FH12 a pomoc s aplikací.
