Co je to přídržné relé?
A západkové relé je speciální typ elektromechanického nebo elektromagnetického spínače. Jeho základní charakteristikou je funkce „paměti polohy“: ke změně spínacího stavu vyžaduje pouze krátký proudový impuls a po odstranění řídicího signálu může po neomezenou dobu udržovat svůj aktuální stav (ZAPNUTO nebo VYPNUTO), dokud neobdrží signál zpětného impulsu, který jej změní.
To je v příkrém rozporu s běžnými relé (bez blokování), která musí být nepřetržitě napájena, aby si udržela svůj stav a vrátí se do výchozí polohy, jakmile dojde k přerušení napájení. Proto jsou přídržná relé také známá jako „bistabilní“ relé, „udržovací“ relé nebo „magnetická přídržná“ relé.
Jak fungují západková relé?
Základní komponenty
Mezi klíčové součásti přídržného relé patří:
Cívka : Struktura s jednou nebo dvěma cívkami, obvykle vyrobená z měděného drátu s nízkým odporem, používaná ke generování magnetického pole.
Armatura (také známá jako "jazýčkový spínač") : Malý pohyblivý kovový kus, který funguje jako "brána" spínače.
Permanentní magnet (pro typ magnetické západky) : Používá se k udržení kotvy v poloze po odpojení napájení.
Mechanická západka (pro typ mechanické západky) : Fyzický zamykací mechanismus.
Podrobný pracovní princip
Když je na cívku aplikován krátký proudový impuls, generované magnetické pole pohání kotvu, aby se přesunula z jedné kontaktní polohy do druhé, čímž se obvod dokončí nebo přeruší. Klíčovým bodem je, že po skončení tohoto pulzu zůstává kotva pevně ve své aktuální poloze a spoléhá se na magnetickou sílu (u typů s magnetickým blokováním) nebo na mechanickou západku (u typů s mechanickým blokováním), aniž by potřebovala nepřetržité napájení. Aktivuje se a resetuje pouze tehdy, když je aplikován zpětný impuls.
V aplikacích, jako jsou časovače se zpožděním vypnutí, je provozní sekvence dvouvinutých přídržných relé složitější: když proud protéká nastavenou cívkou (S), generuje se magnetický tok ve vnitřním magnetickém obvodu, vytváří elektromagnetickou sílu k přitahování kotvy, uzavírá normálně otevřený kontakt a otevírá normálně zavřený kontakt, udržuje nastavený stav. Když prodleva při vypnutí skončí, proud protéká resetovací cívkou (R), což způsobí, že se zavřený normálně otevřený kontakt rozepne a rozepnutý normálně zavřený kontakt se znovu sepne.
Hlavní typy přídržných relé
Klasifikace podle holdingového mechanismu
| Typ | Zádržný mechanismus | Výhody | Nevýhody | Typické aplikace |
|---|---|---|---|---|
| Magnetické západkové relé | Samosvornost s permanentním magnetem nebo magnetickým obvodem | Rychlá akční rychlost, malá velikost, dlouhá životnost, neovlivněná ztrátou výkonu | Špatná odolnost proti vibracím | Chytré měřiče, FV střídače |
| Mechanické západkové relé | Fyzický západkový mechanismus | Vysoká kapacita kontaktů, odolnost vůči silným rázovým proudům, stabilní výkon při tepelném cyklování | Velké rozměry, pomalá rychlost spínání, relativně kratší životnost | Velké rozměry, pomalá rychlost spínání, relativně kratší životnost |
Klasifikace podle struktury cívky
| Typ | Strukturální funkce | Způsob pohonu | Složitost ovládání |
|---|---|---|---|
| Single Coil | Jedna cívka pro nastavení i reset | F Ovládá se změnou polarity vstupního proudu (kladný/záporný impuls) | Vyžaduje obvod H-můstek, vyšší složitost |
| Duální cívka | Nezávislé "set" a "reset" cívky | Aplikace impulsu na příslušnou cívku provede odpovídající akci | Duální nezávislý pohon, jednoduché a spolehlivé ovládání |
Impulzní relé
Jedná se o speciální typ magnetického západkového relé s integrovaným elektronickým obvodem řízení. Nevyžaduje změnu polarity vstupního impulsu; pokaždé, když přijme pulzní signál, automaticky změní svůj stav (střídavým přepínáním ON/OFF jako vypínač). Když je připojeno napájení, vnitřní obvod automaticky určí aktuální polohu relé a nabudí protilehlou cívku.
Impulzní relé jsou ideální pro ovládání stejného zařízení z více míst pomocí více tlačítek, jako je spouštění a zastavování dopravníku z několika bodů pomocí jediného tlačítka na každém místě.
Latching Relay vs. Non-Latching Relay: Detailní srovnání
| Funkce | Západkové relé (magnetické) | Bezpřídržné relé (běžné) |
|---|---|---|
| Státní holdingový mechanismus | Používá permanentní magnet nebo samosvorný magnetický obvod k udržení stavu kontaktu, není potřeba trvalé napájení | Spoléhá na nepřetržité buzení cívky pro generování magnetické síly a udržování stavu kontaktu |
| Způsob pohonu | K přepnutí stavu vyžaduje pouze pulzní proud (např. pulz 0,1 sekundy) | Vyžaduje nepřetržité napájení, aby se udrželo natažené nebo odpojené |
| Kontaktní stát | bistabilní (stav nezměněný po ztrátě napájení) | Monostabilní (kontakty se resetují po ztrátě napájení) |
| Statická spotřeba energie | Nula (žádná spotřeba energie při držení stavu) | Trvalá spotřeba (cívka potřebuje dlouhodobé napájení) |
| Dynamická spotřeba energie | Krátká spotřeba pouze při přepínání (např. 1W × 0,1s) | Nepřetržitá spotřeba (např. 2W × 24h) |
| Energetická účinnost | Vhodné pro scénáře úspory energie s dlouhodobým provozem | Vhodné pro krátkodobé nebo přerušované scénáře řízení |
| Kontaktovat život | Vyšší (žádné nepřetržité napájení snižuje poškození obloukem) | Nižší (dlouhodobá energie náchylná k oxidaci nebo lepení) |
| Odolnost proti vibracím | Slabší (magnetický obvod se může náhodně přepnout kvůli vibracím) | Lepší (spoléhá na mechanický návrat pružiny, vyšší stabilita) |
| Složitost pohonu | Vyžaduje kontrolu polarity (single coil) nebo dual drive (dual coil) | Vyžaduje pouze jednoduchý spínací obvod (např. tranzistorové/MOSFET řízení) |
| Typický obvod | Okruh H-můstek nebo duální nezávislý pohon | Jednospínací obvod |
| náklady | Vyšší (složitá struktura) | Nižší (jednoduchá konstrukce) |
Hlavní výhody západkových relé
Extrémně nízká spotřeba energie: Toto je nejvýznamnější výhoda západkových relé. Protože spotřebovávají energii pouze během okamžiku přepnutí stavu, je efekt úspory energie významný při dlouhodobých aplikacích. Konstrukce s aretací dosahuje toku proudu pouze během zapínání/vypínání, což významně přispívá k úspoře energie zařízení.
Paměť stavu: Automaticky udržuje poslední stav po výpadku napájení, nevyžaduje žádný resetovací obvod. Je zvláště vhodný pro aplikace vyžadující zachování stavu po ztrátě napájení, jako je funkce paměti v inteligentních přepínačích.
Nízká tvorba tepla cívky: Protože není vyžadováno nepřetržité napájení, nárůst teploty cívky je velmi nízký, což je výhodné pro zlepšení spolehlivosti zařízení a životnosti.
Vhodné pro bateriově napájená zařízení: Charakteristika nulové statické spotřeby energie z něj dělá ideální volbu pro bateriově napájené aplikace, jako jsou IoT zařízení a chytré měřiče.
Hlavní aplikační scénáře
Průmyslová automatizace
Průmyslové počítací a třídicí systémy: Využití bistabilní charakteristiky pro stavovou paměť.
Řídicí obvody motoru: V relé se zpožděním vypnutí se k dosažení přesné regulace brzdění používají přídržná relé.
Balicí stroje: Kombinované řízení více jednotek.
Síla a energie
Inteligentní měřiče: Nízká spotřeba energie, dlouhodobý provoz, umožňující funkce kontroly platby předem.
FV střídače: Časté spínání, obvody detekce zemního spojení.
Vysokonapěťové stejnosměrné napájecí zdroje: Přepínání okruhů.
Testování a komunikace
Telekomunikační zařízení: Systémy telefonních ústředen.
Automatické zkušební zařízení: Přepínání zkušebního signálu.
Průvodce výběrem: Jak vybrat správné blokovací relé?
Doporučené scénáře pro výběr přídržných relé:
Dlouhodobý provoz s citlivostí na spotřebu energie: např. bateriově napájená zařízení, IoT terminály.
Požadavek na udržení stavu po výpadku napájení: např. funkce paměti v inteligentních přepínačích, zachování stavu zařízení.
Omezený vývin tepla spirály: Instalační prostředí s vysokou hustotou.
Potřeba ovládání z více míst: např. osvětlení budovy, ovládání dopravníku.
Doporučené scénáře pro výběr běžných relé:
Nákladově citlivé aplikace: Není potřeba dlouhodobé uchování stavu, např. jednoduché ovládání domácích spotřebičů.
Jednoduchá řídicí logika: Nejsou potřeba složité obvody pohonu.
Vibrační prostředí: Magnetická západková relé mají horší odolnost proti vibracím.
Parametry výběru klíče
Typ cívky: Jedna cívka vs. Duální cívka. Duální cívka nabízí jednoduché ovládání, ale vyžaduje více kolíků, zatímco jediná cívka šetří místo, ale vyžaduje obvod pro přepínání polarity.
Hodnocení kontaktu: Vyberte na základě zatěžovacího proudu a napětí. Některé sériové produkty mohou například spínat proudy až do několika ampér, zatímco modely vhodné pro signálové obvody mají menší proudové kapacity.
Požadavky na spotřebu energie: Věnujte pozornost provoznímu výkonu cívky. Na trhu jsou dostupné produkty s extrémně nízkou spotřebou energie.
Způsob montáže: Montáž na desku plošných spojů, technologie povrchové montáže (SMT) nebo zásuvný modul. Pro prostorově omezené aplikace lze zvolit ultraminiaturní modely pro povrchovou montáž.
Přizpůsobivost prostředí: Vezměte v úvahu teplotu, vlhkost, vibrace atd. Typy mechanického zajištění nabízejí stabilnější výkon při tepelném cyklování.
Trendy vývoje technologií
S celosvětově rostoucí poptávkou po úspoře energie a snižování emisí získávají západková relé širší uplatnění díky své nulové statické spotřebě energie. Mezi hlavní vývojové trendy patří:
Nižší spotřeba energie cívky: Neustálé snižování provozní spotřeby energie optimalizací konstrukce magnetického obvodu a použitím nových materiálů.
Menší velikost: Přizpůsobení požadavkům na instalaci s vysokou hustotou, jako jsou určitá relé pro povrchovou montáž.
Vyšší kapacita kontaktů: Zvýšení kapacity zatížení při zachování nízké spotřeby energie.
Inteligentní integrace: Impulzní relé s vestavěnými elektronickými obvody pro chytřejší ovládání.

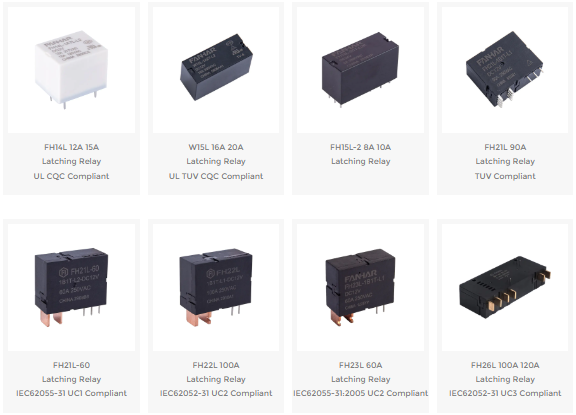

Prozkoumejte naše produkty s aretačními relé
Ve FANHAR Electronics dodáváme vysoký výkon západkové relés navrženo pro požadavky moderních inteligentních domácností, průmyslového řízení, nových energetických systémů a dalších. S více než 30 řadami a stovkami specifikací nabízí naše portfolio dokonalou rovnováhu mezi spínací schopností, energetickou účinností a spolehlivostí
Často kladené otázky
Q1: Jaký je rozdíl mezi impulsním relé a běžným magnetickým přídržným relé?
Impulzní relé má vestavěný elektronický obvod řízení, takže nevyžaduje přepólování; každý impuls automaticky přepne stav (jako tlačítkový spínač). Je ideální pro vícemístné ovládání jedním tlačítkem, zatímco běžná magnetická západková relé vyžadují externí ovládání polarity nebo samostatné vinutí.
Otázka 2: Proč se v aplikacích s časovačem se zpožděním vypnutí běžně používají dvoucívková relé?
Protože zpoždění vypnutí vyžaduje jasné nastavení (začátek časování) a reset (konec časování) akce. Relé s dvojitou cívkou umožňují nezávislé ovládání těchto dvou akcí, poskytují jasnou a spolehlivou logiku časování a zároveň se vyhýbají zvýšené složitosti a riziku šumu při přepínání polarity.
Q3: Jaká rezerva by měla být ponechána pro jmenovitý proud kontaktu při výběru relé?
Obecným pravidlem je, že udržujte zatěžovací proud pod 80 % jmenovité hodnoty kontaktu (pro odporové zátěže). U indukčních nebo kapacitních zátěží (motory, kondenzátory, lampy) počítejte s větší rezervou (doporučuje se <50 %) a zvažte zapínací proud. Maximální spínací výkon a křivky napětí vždy najdete v datovém listu.
Q4: Lze magnetická přídržná relé použít pro vysokofrekvenční spínání (např. PWM)?
Nedoporučuje se. Magnetická přídržná relé jsou určena pro nízkofrekvenční spínání (nejvýše několikrát za minutu). Vysokofrekvenční provoz drasticky zkracuje mechanickou životnost a neguje výhodu nulové spotřeby. Pro vysokofrekvenční aplikace použijte polovodičová relé nebo MOSFETy.
Q5: Jak mohu ověřit, zda je mé vybrané relé vhodné?
Doporučuje se provést test se skutečnou zátěží (včetně nejhorších podmínek zapínání), provést alespoň 1 000 nepřetržitých spínacích cyklů a sledovat nárůst teploty kontaktů, nárůst teploty cívky a změny odporu kontaktů. Proveďte také testy odolnosti proti vibracím a vypnutí, abyste zajistili shodu s požadavky prostředí aplikace.
