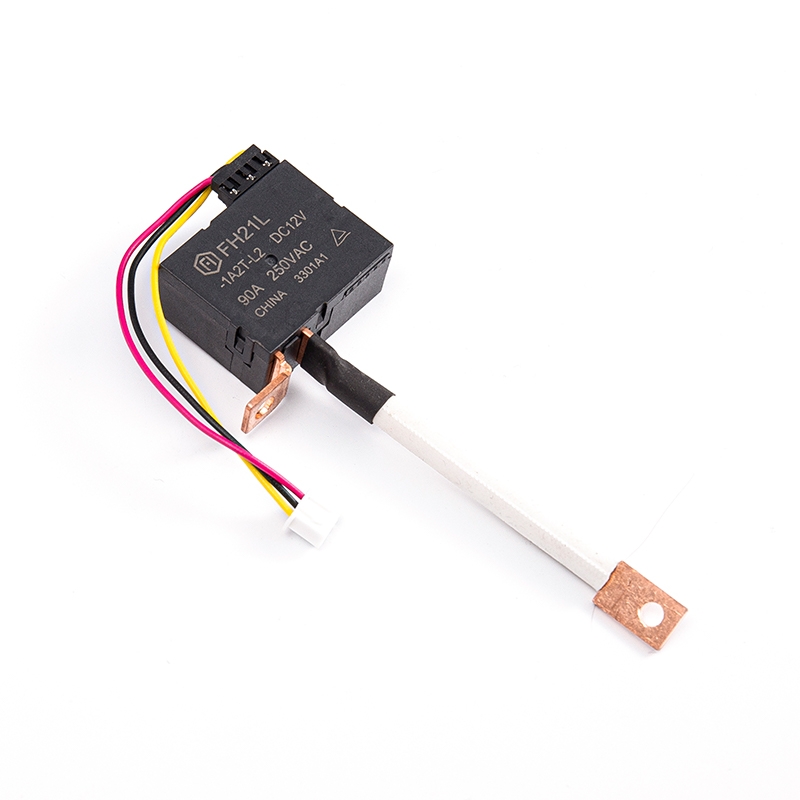

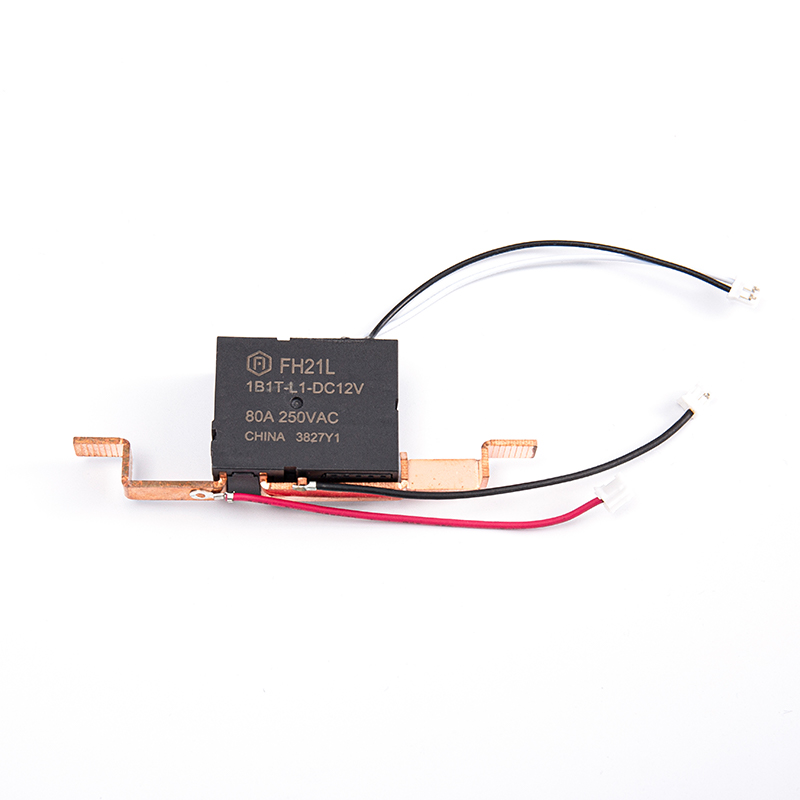

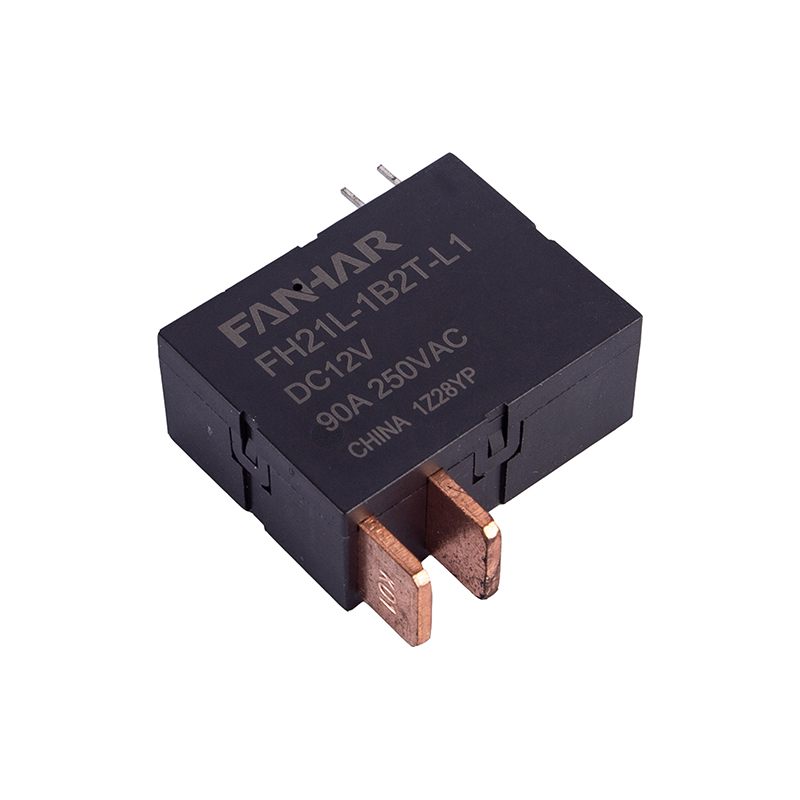

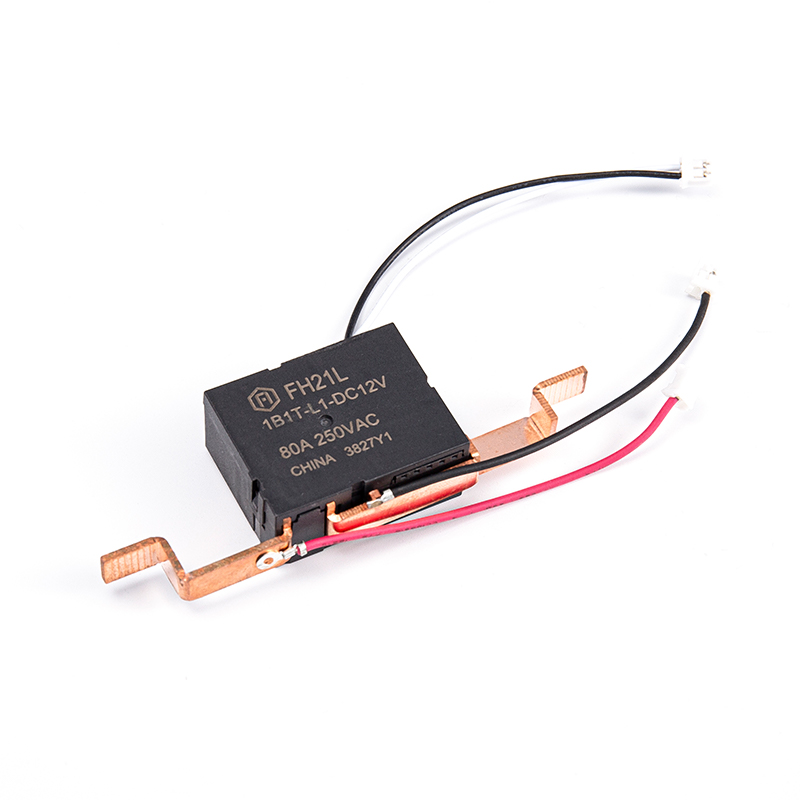

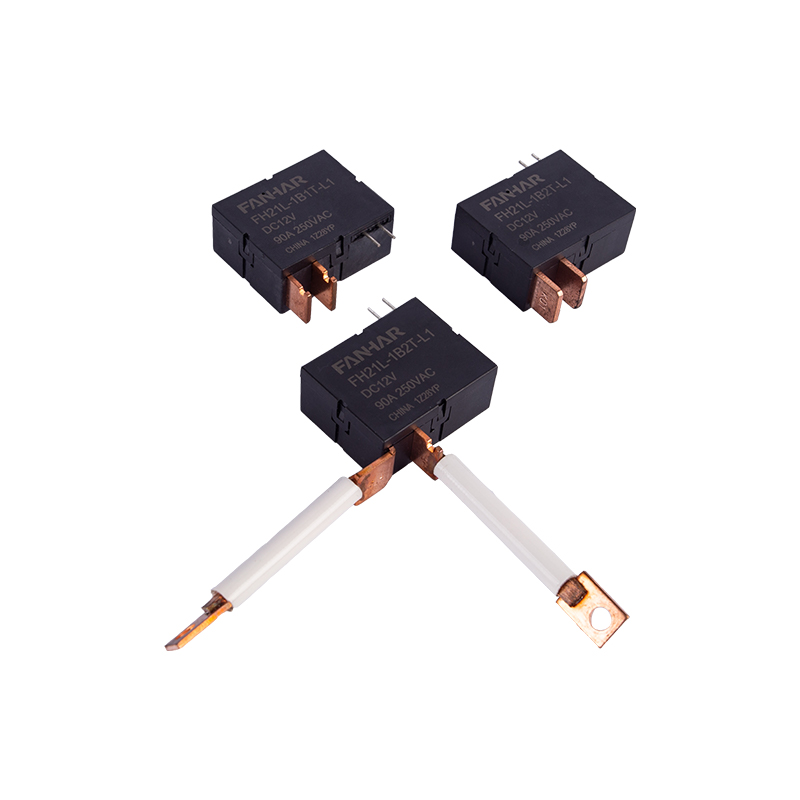

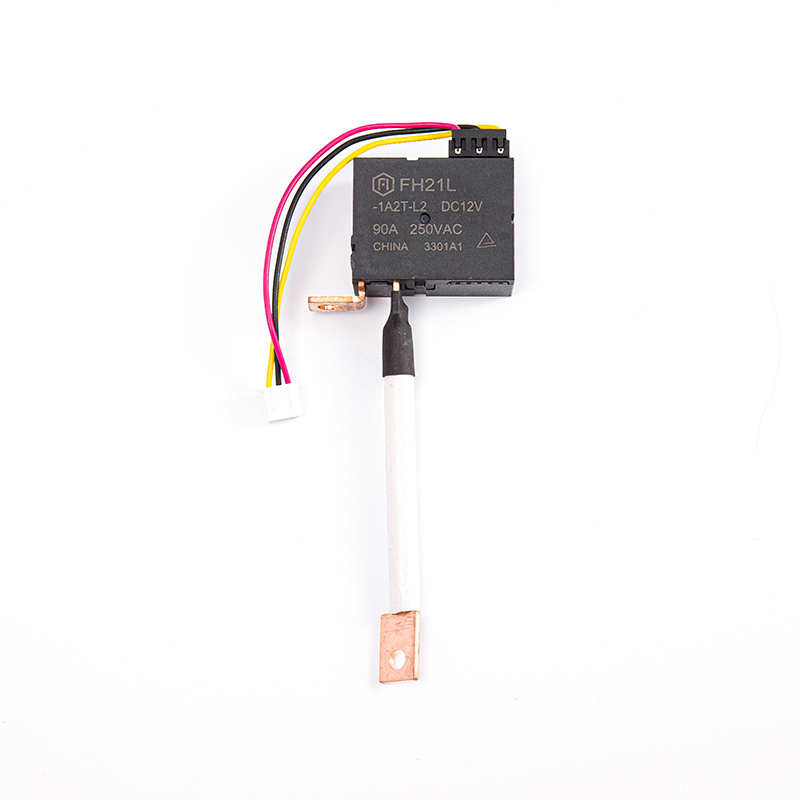

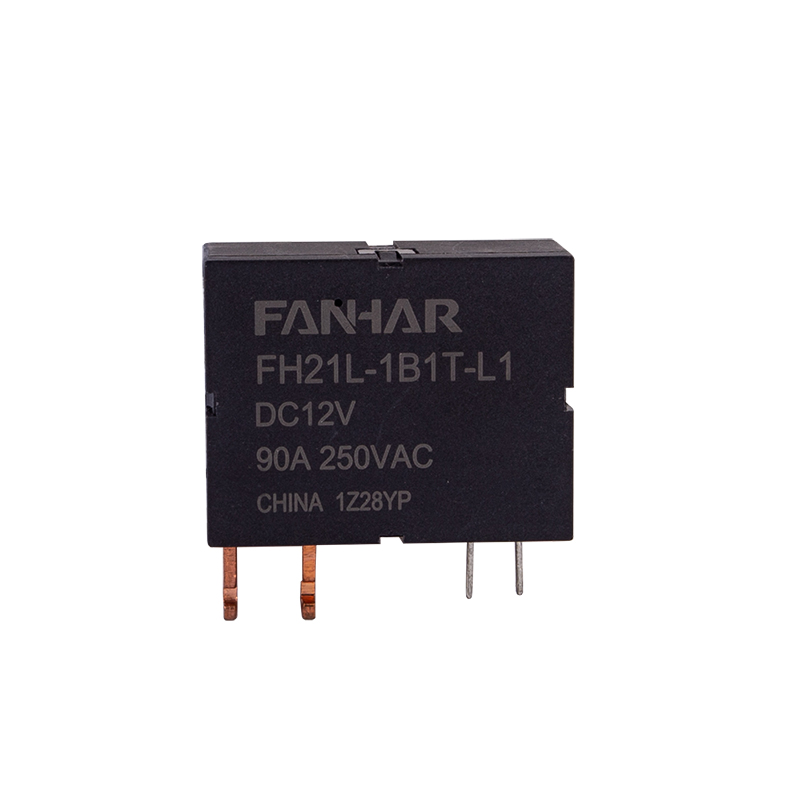

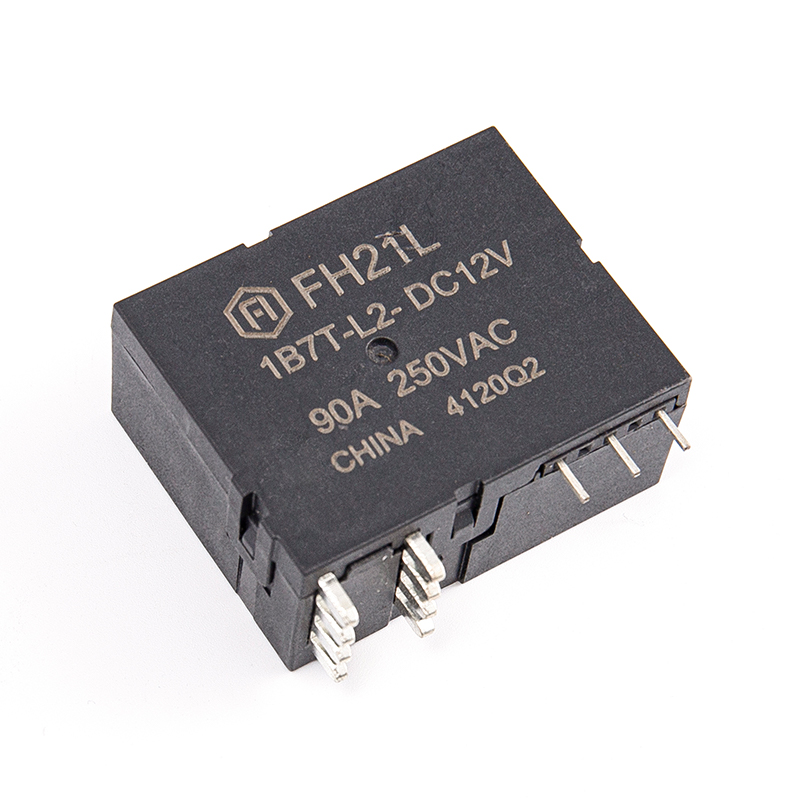

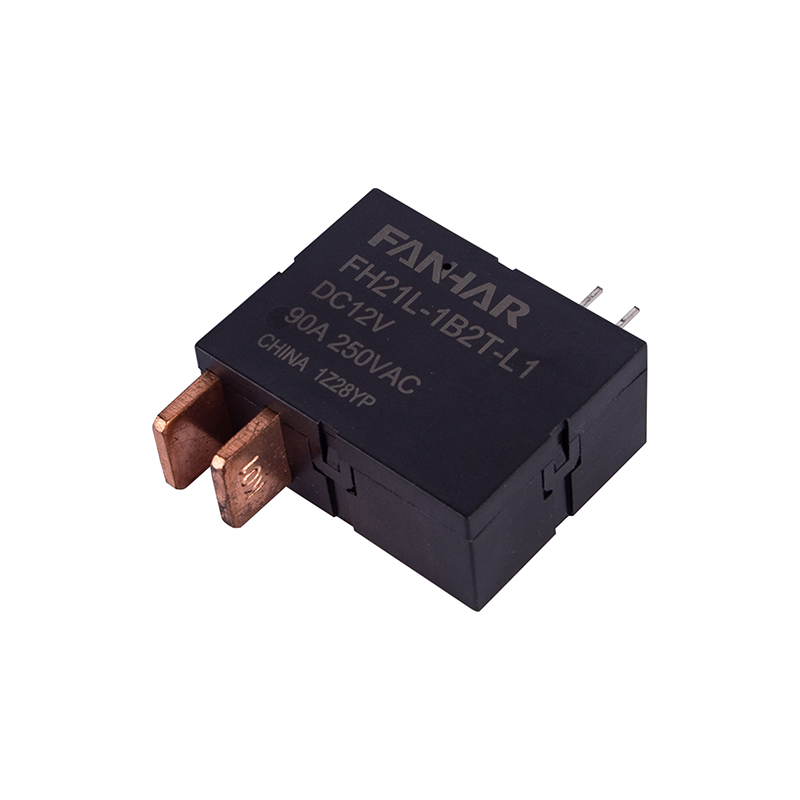

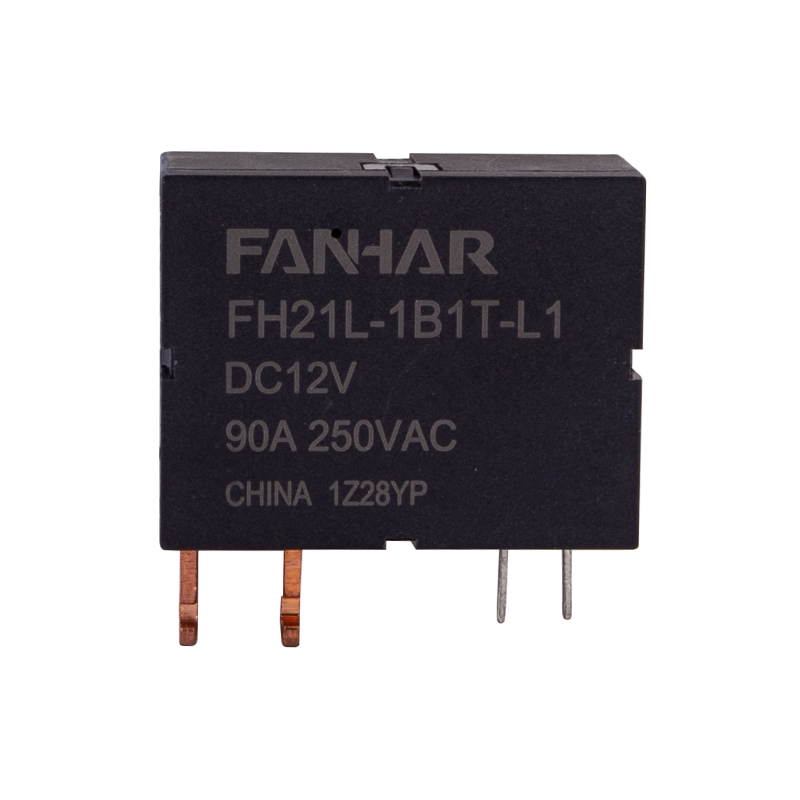

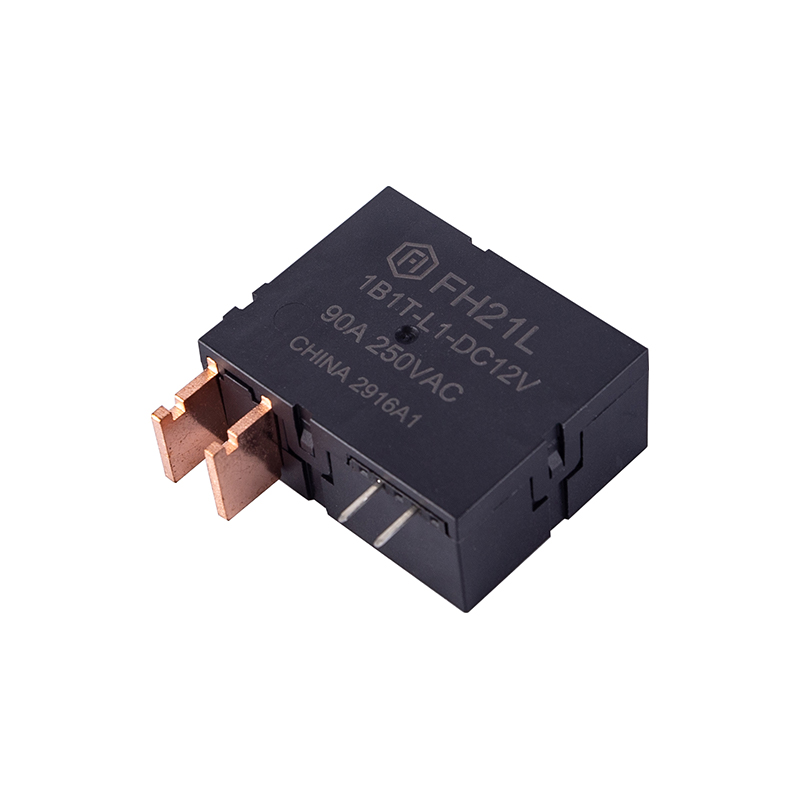

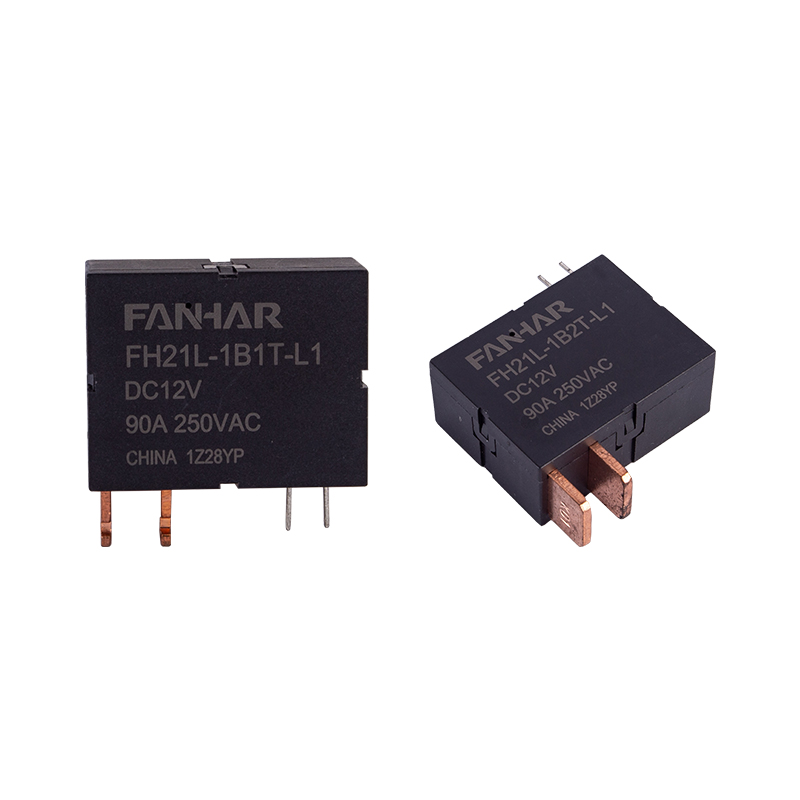

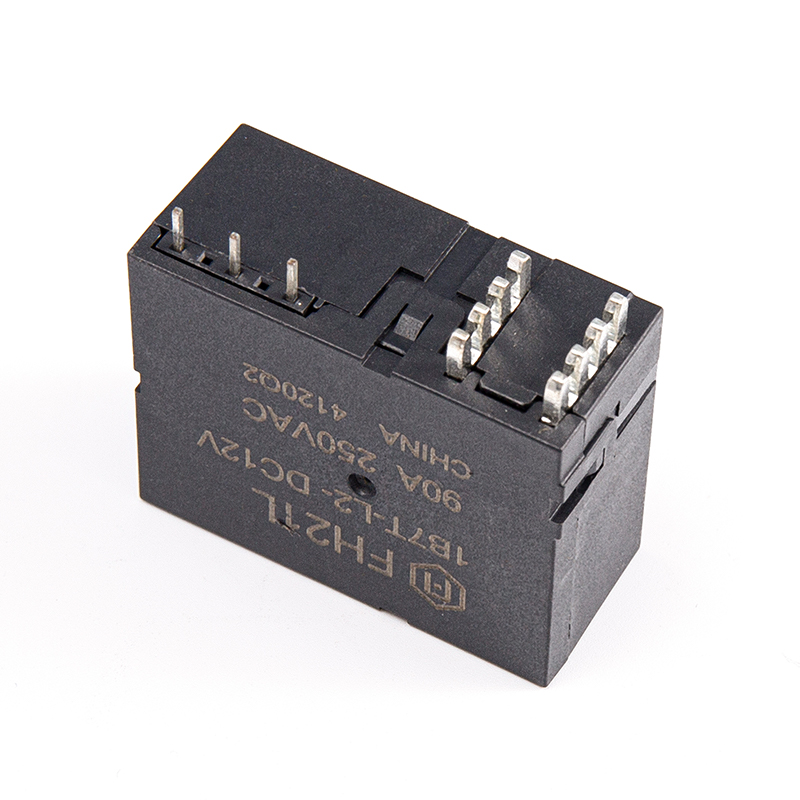

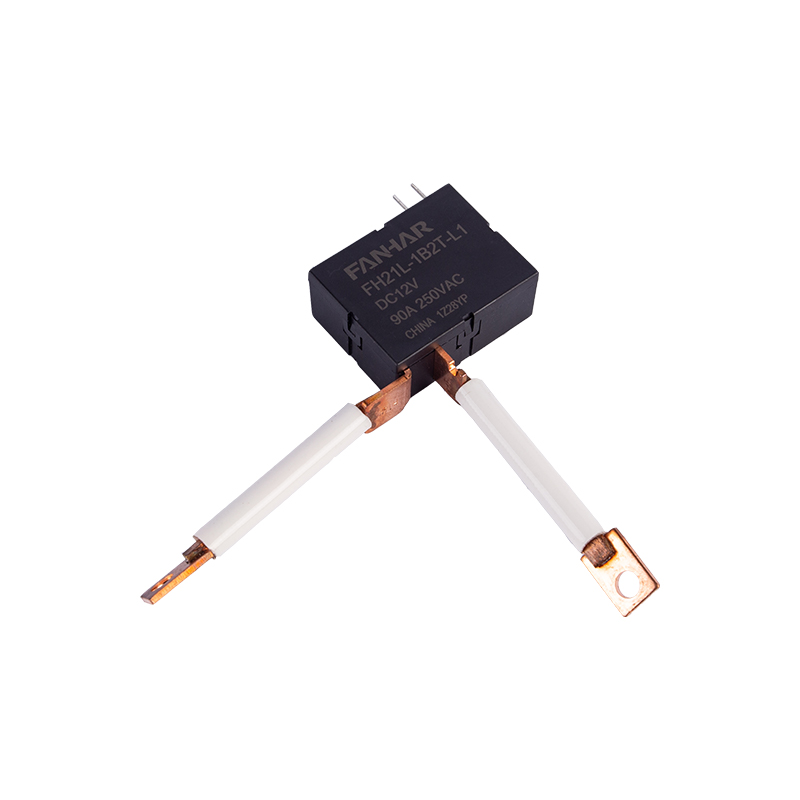

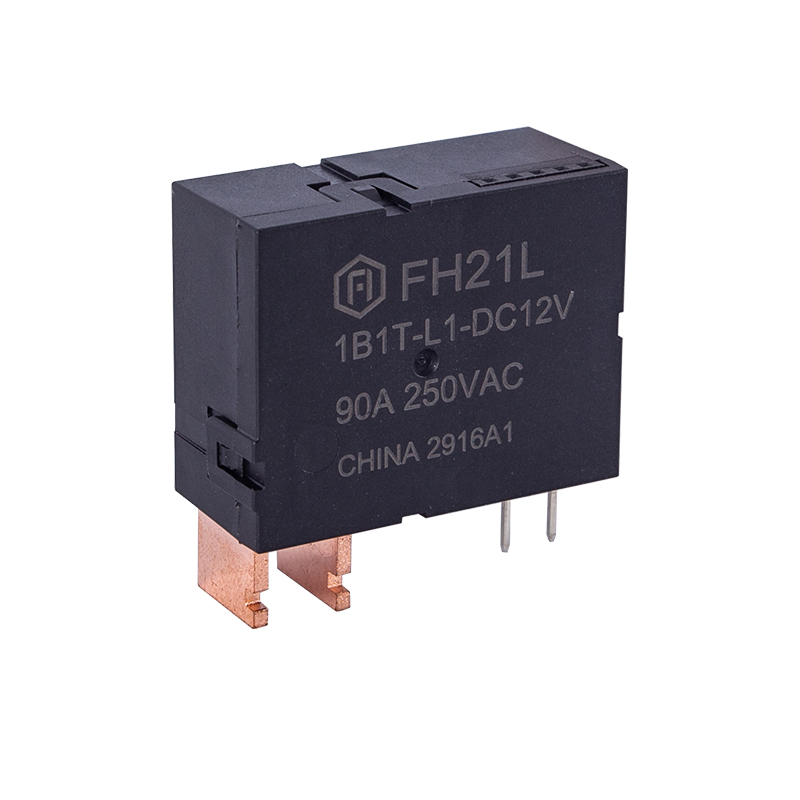

FH21L 90A západkové relé Vyhovující TUV

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A, 1B

Kontaktní odpor (počáteční)

≤1,0 mΩ (6V DC 1A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

90A   250VAC

Max.spínací napětí

277 VAC

Max.spínací proud

90A

Max.spínací kapacita

22 500 VA

Elektrický výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

2000VAC    1min

Mezi cívkou a kontakty

4000VAC    1min

Zavírací doba

≤20 ms

Otevírací doba

≤20 ms

Mechanický výkon

Odolnost proti otřesům

Funkční

98 m/s ² (10 g)

Destruktivní

980 m/s ² (100 g)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1×10 ⁵ ops

Elektrické

ON/OFF=1S/9S

90A   250VAC                         1×10 ⁴ ops(COSφ=1)

Elektrické UC2(1)

ON/OFF=10S/20S

60A   253VAC

5000 ops (COSφ=1)

Celkem 10 000 operací

5000ops (COSφ=0,5)

Provozní stav

Okolní teplota

-40℃~85℃

Vlhkost

5%~85%RH

Ukončení

Typ PCB Typ šroubu (XB)

Jednotková hmotnost

Přibližně 39 g (bez přílohy)

Stavebnictví

Flux proofed
