Relé FH28: Vysoce výkonná automobilová elektronika a řešení automatizace

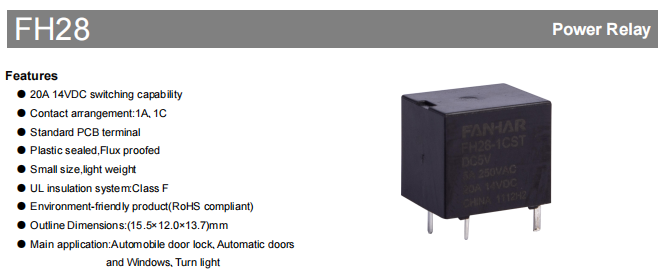

Relé FH28 je vysoce výkonné relé osazené na desce plošných spojů vyráběné společností Zhejiang Fanhar Electronics Co., Ltd., určené pro automobilovou elektroniku a automatizační řídicí systémy.  Toto relé má plastovou utěsněnou konstrukci, má spínací kapacitu 20A při 14VDC, má kompaktní rozměry 15,5 x 12,0 x 13,7 mm, váží přibližně 6 gramů a splňuje environmentální předpisy RoHS.

Vynikající elektrický výkon

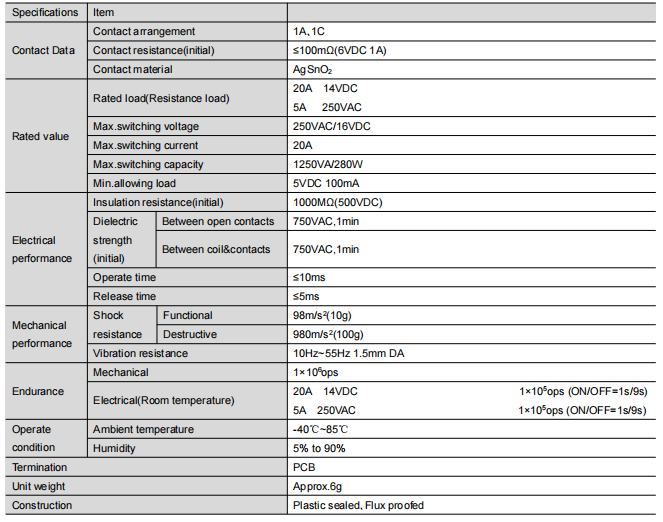

Charakteristika kontaktu

Jsou použity speciální slitinové kontaktní materiály a počáteční přechodový odpor je přísně kontrolován v rozsahu 100 mΩ (zkušební podmínky 6VDC 1A).

Nízký přechodový odpor zajišťuje minimalizaci ztrát přenosu signálu, zvláště vhodný pro přesné řídicí systémy.

Kontaktní plocha je speciálně upravena tak, aby účinně inhibovala jiskření a prodlužovala životnost.

Nosnost

Dvojité provedení: 20A/14V DC a 5A/250V AC.

Maximální spínací kapacita až 1250VA/280W pro splnění většiny požadavků na automobilovou elektroniku.

Minimální přípustné zatížení 5VDC/100mA, přizpůsobení scénářům přepínání malých signálů.

Izolační vlastnosti

Počáteční izolační odpor až 1000MΩ (500VDC zkušební napětí)

Mezikontaktní napětí odolávající 750VAC po dobu 1 minuty bez poruchy

Třída izolace UL třídy F pro zajištění bezpečnosti a spolehlivosti v prostředí s vysokou teplotou.

Rychlost odezvy

Rychlá doba odezvy ≤ 10 ms pro dobu sání a ≤ 5 ms pro dobu uvolnění.

Zvláště vhodné pro moderní automobilové elektronické systémy vyžadující vysokofrekvenční spínání.

Optimalizovaný design elektromagnetického systému zajišťuje konzistentní provoz

Robustní a spolehlivá mechanická konstrukce

Mechanický design produktu odráží technickou moudrost:

Kompaktní balení s rozměry 15,5 x 12,0 x 13,7 mm a kontrolou hmotnosti 6 g, vhodné pro prostorově omezené aplikace

Vynikající odolnost proti vibracím, odolává nárazům 980 m/s² (10 g), přizpůsobí se vibračním prostředím, jako jsou automobily

Stabilní výkon ve vibračních prostředích, pracuje spolehlivě ve frekvenčním rozsahu 10Hz~55Hz s amplitudou 1,5mm.

Proces plastového těsnění účinně zabraňuje pronikání tavidla a zvyšuje dlouhodobou spolehlivost produktu.

Široká škála aplikačních scénářů

Relé FH28 ukazují svou hodnotu v mnoha oblastech:

Automobilové elektronické systémy, ideální pro ovládání zámků dveří, blinkrů, elektricky ovládaných oken.

V oblasti průmyslové automatizace je vhodný pro automatické ovládání dveří, bezpečnostní blokovací zařízení a další klíčové pozice.

V oblasti domácích spotřebičů zajišťuje spolehlivé spínání pro ovládání chytré domácnosti a automatické závěsové systémy.

V oblasti instrumentace hraje důležitou roli jako hlavní součást modulu přepínání signálů.

Profesionální průvodce výběrem

Body výběru pro různé scénáře aplikace:

Konfigurace kontaktu: 1A (normálně otevřený) je vhodný pro jednoduché spínací obvody a 1C (konverze) je vhodný pro scénáře, které vyžadují spínací funkce.

Přizpůsobivost prostředí: Odolné proti tavidlům pro čisté prostředí, Utěsněno plastem pro korozivní plyny.

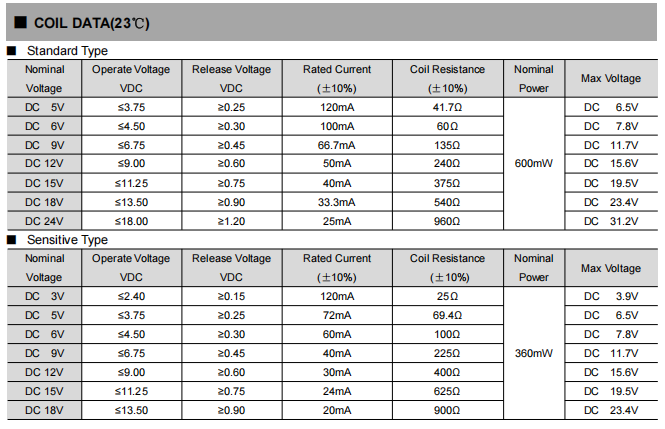

Návrh přizpůsobení napětí: standardní cívka je vhodná pro běžné napětí, citlivá cívka (typ L) je vhodnější pro nízkonapěťové aplikace.

Bezpečnostní opatření pro instalaci: Prostředí s vysokými vibracemi vyžaduje zvláštní pozornost metodám upevnění, aby byla zajištěna spolehlivá spojení.

Důsledné ověřování spolehlivosti

Výrobek prošel přísným testováním a ověřováním:

Test životnosti zátěže: 100 000 operací při DC14V/20A, více než 1 milion operací při AC250V/5A.

Test adaptability prostředí: teplotní cyklus -40℃~85℃, 90% RH horké a vlhké prostředí dlouhodobé ověření

Test mechanické spolehlivosti: 55Hz vibrace, 10g náraz a další drsné podmínky ověření.

Test odolnosti materiálu: kontaktní materiál si i po dlouhodobém používání zachovává dobré kontaktní vlastnosti.

Praktické návrhy aplikací

Bezpečnostní opatření v technických aplikacích:

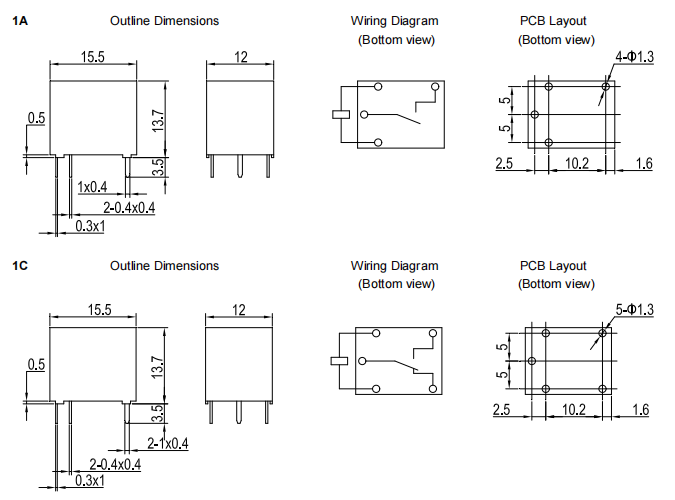

Při navrhování desky plošných spojů přesně dodržujte rozměrové výkresy a věnujte zvláštní pozornost rozteči kolíků 10,2 mm.

Uspořádání by mělo být provedeno s dostatečnou elektrickou vzdáleností, s ohledem na potřebu odvodu tepla, aby se zabránilo místnímu přehřátí.

Vyvarujte se překročení maximálních jmenovitých parametrů, vyvarujte se mechanických otřesů a pádů.

Pravidelná údržba pro kontrolu stavu kontaktů a udržení čistoty pracovního prostředí.

Relé FH28 se stávají důležitou volbou pro automobilovou elektroniku a průmyslové řízení díky svým profesionálním výkonnostním parametrům a spolehlivému kvalitnímu výkonu. Prostřednictvím neustálých inovací poskytuje společnost Zhejiang Fanhar Electronics na trh spolehlivá reléová řešení.
