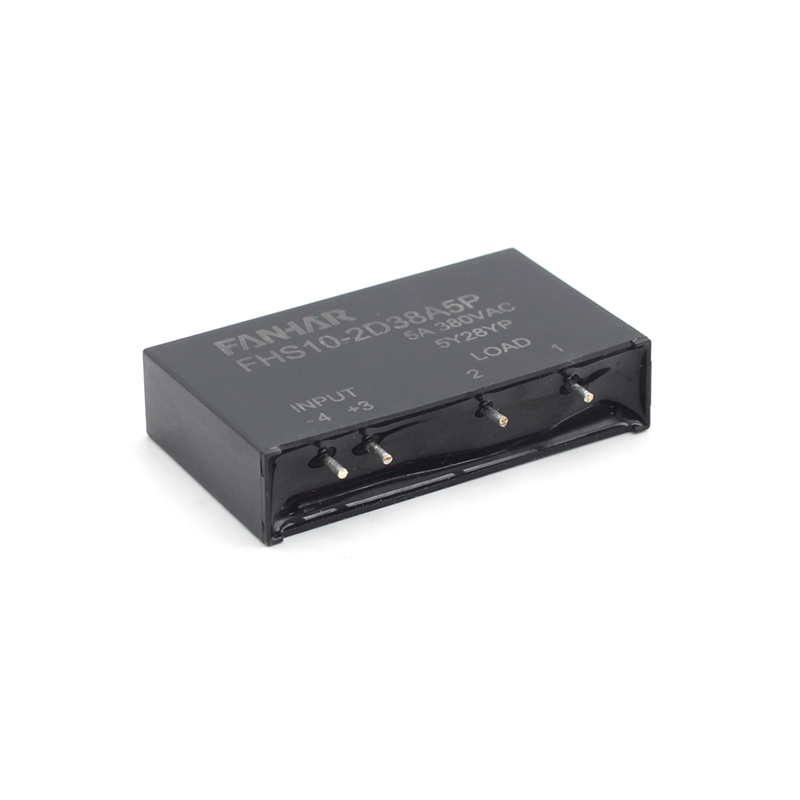

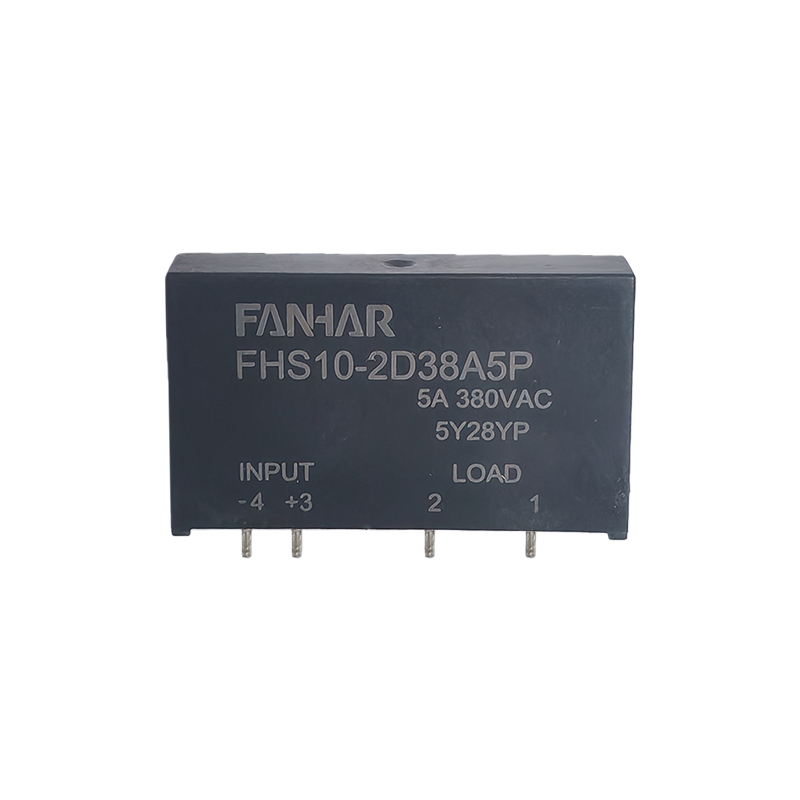

FHS10 5A 24A 38A 48A Polovodičové relé

VSTUPNÍ SPECIFIKACE (Ta=25℃)

Ovládací rozsah napětí

D

（4~32）VDC

1D

（9,6~14,4）VDC

2D

（19,2~28,8）VDC

24A

19,2 VAC – 28,8 VAC

110A

85VAC až 132VAC

220A

175 VAC až 264VAC

Musí zapnout napětí

D

4V DC

1D

9,6 V DC

2D

19,2 V DC

24A

19,2 VAC

110A

85VAC

220A

175VAC

Nutné vypnout napětí

1V DC

Max. vstupní proud

10 mA

VÝSTUPNÍ SPECIFIKACE (Ta=25℃)

Rozsah napětí zátěže

24A

24VAC až 280VAC

38A

24VAC až 440VAC

48A

24VAC až 530VAC

Načíst aktuální rozsah

0,1~5A

Max. rázový proud (10 ms)

320A (10 ms)

Max. I²t pro fixaci（10 ms   A2S）

512

Max. svodový proud mimo stav

≤5 mA

Max. pokles napětí v zapnutém stavu

1,5Vr.m.s

Max. doba zapnutí

Zerocross

≤1/2 Cyklus 1ms

Náhodné

≤1 ms

Max. čas vypnutí

≤1/2 Cyklus 1ms

Max. přechodné napětí

800 VpK

Min. vypnutý stav (dv/dt)

1000V/us

Max. nulové křížové napětí

±15V

Min. účiník

0.5

VŠEOBECNÉ SPECIFIKACE (Ta=25℃)

Dielektrická pevnost (vstup na výstup)

4000VAC     50HZ/60HZ    1min

Izolační odpor

1000MΩ（500VDC）

Přepětí (1,2/50uS)

4KV

Mechanické

výkon

Šok

odpor

Funkční

98 m/s2

Destruktivní

980 m/s2

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Provozní teplota

-30℃~80℃

Skladovací teplota

-40℃~100℃

Okolní vlhkost

45%~85%

Jednotková hmotnost

Přibližně 20 g $ $
