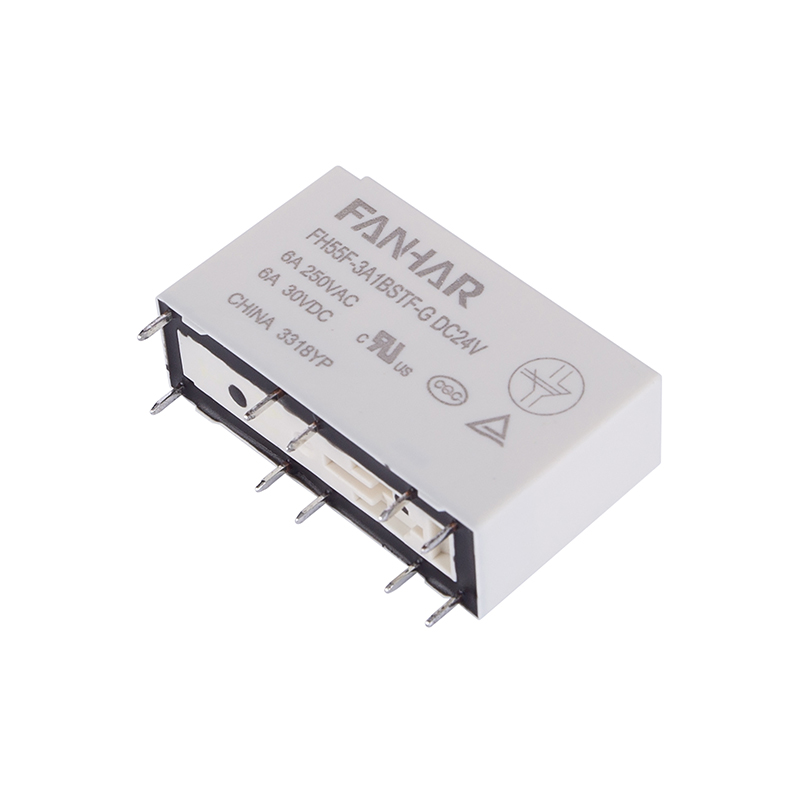

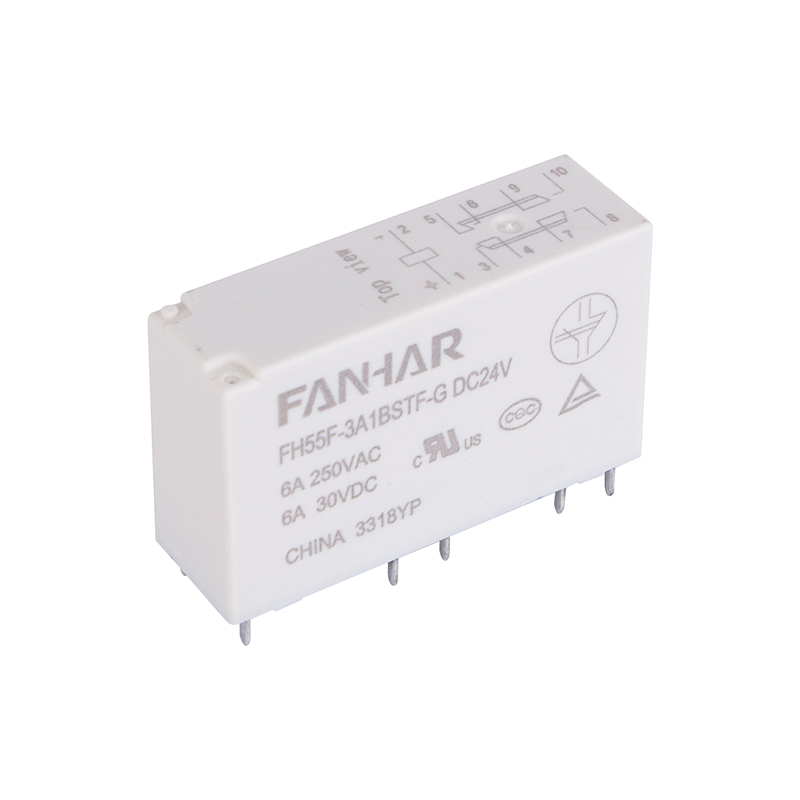

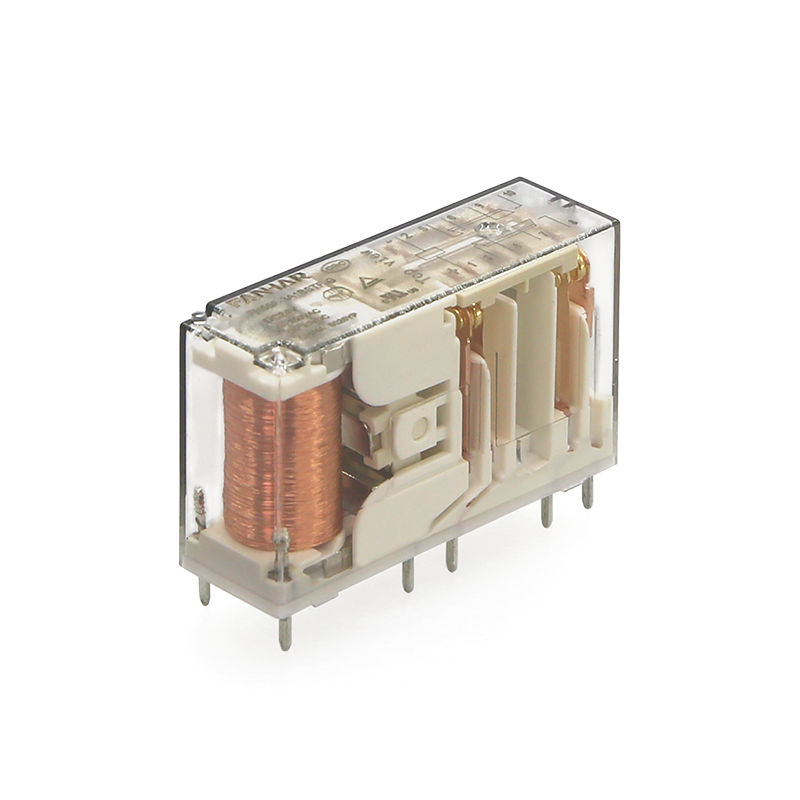

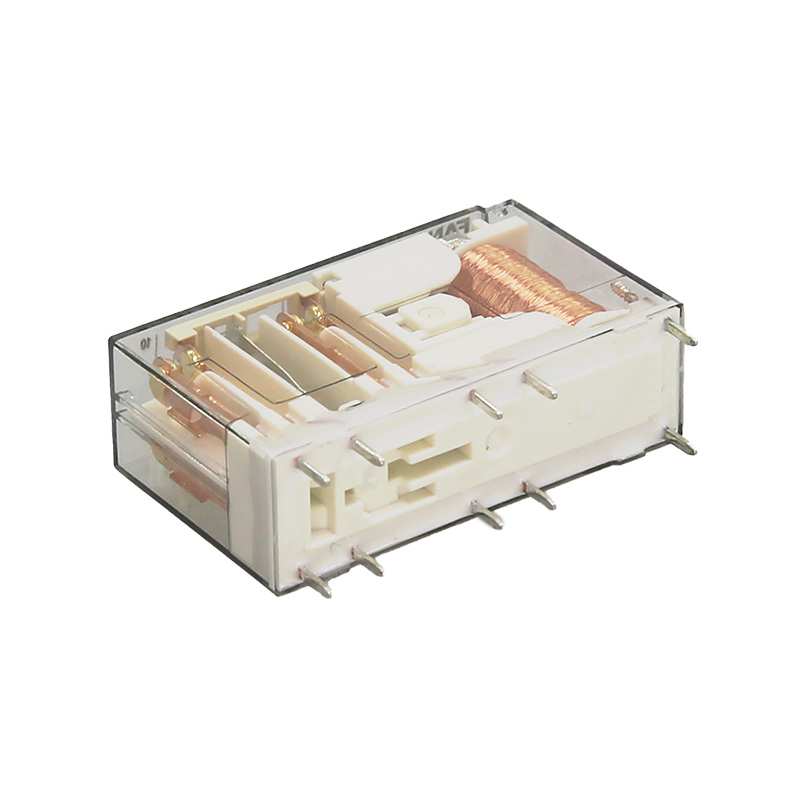

Průmyslové relé FH55F 6A V souladu s UL TUV CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

3A1B､2A2B

Strukturální klasifikace

(Podle EN50205)

Povinná orientace třídy A

Kontaktní odpor (počáteční)

≤100 mΩ (6V DC 1A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

6A 277VAC/30VDC

Max.spínací napětí

400VAC

Max.spínací proud

6A

Max.spínací kapacita

1662VA/180W

Min.povolení zatížení

5VDC 10mA (pozlacení kontaktů)

Elektrický výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost

(počáteční)

Mezi otevřenými kontakty

1500VAC

Mezi cívkou a kontakty

4000VAC, 1min

Mezi skupinami kontaktů

2500VAC,1min(7-8/9-10)  4000VAC,1min(jiné)

Provozní doba

≤20 ms

Čas uvolnění

≤20 ms

Mechanický výkon

Šok

odpor

Funkční

98 m/s ² (10 g)

Destruktivní

980 m/s ² (100 g)

Odolnost proti vibracím

N0/NC: 10Hz~55Hz 1,5mm DA

N0:55Hz~200Hz,98m/s2    NC:55Hz~200Hz,49m/s2

Plazivá vzdálenost

Mezi cívkou a kontakty

8 mm

Mezi skupinami kontaktů

5,5 mm

Vzdušná vzdálenost

Mezi cívkou a kontakty

8 mm

Mezi skupinami kontaktů

5,5 mm

Vytrvalost

Mechanické

1×107ops

Elektrický (pokojová teplota)

6A 277VAC/30VDC                        1×105ops (ON/OFF=1s/9s)

Provozní stav

Okolní teplota

-40℃~85℃

Vlhkost

5 % až 85 %

Ukončení

PCB

Jednotková hmotnost

Cca 22g

Stavebnictví

Utěsněné plastem､odolné proti toku
