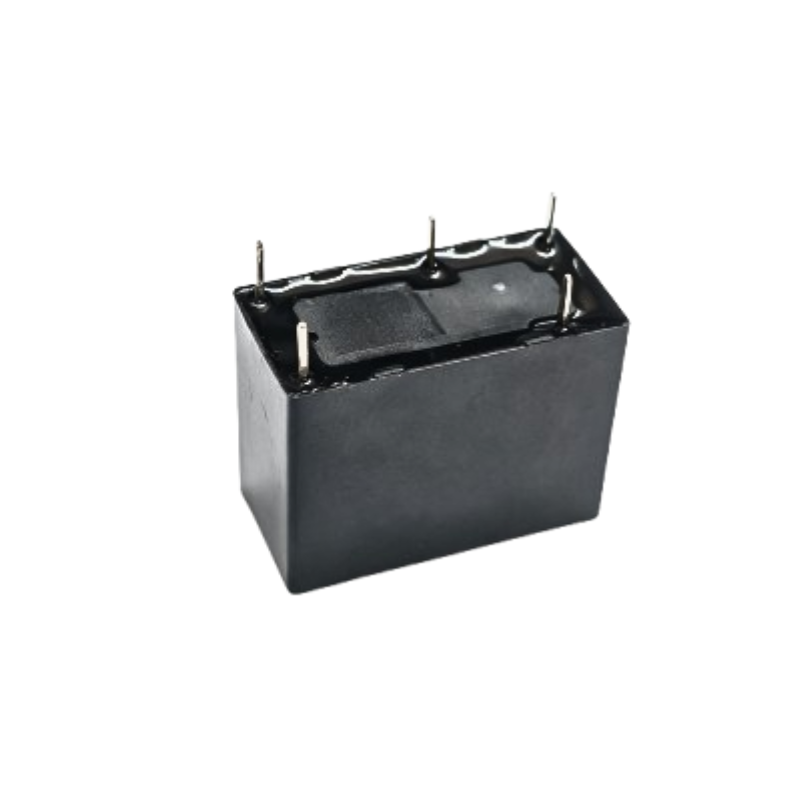

FH16 5A 10A Napájecí relé Vyhovující UL TUV CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A､1B､1C

Kontaktní odpor (počáteční)

≤100mΩ (6V DC 1A)

Kontaktní materiál

AgNi､AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

5A   250VAC/30VDC

10A 250VAC/30VDC

Max.spínací napětí

277VAC/30VDC

Max.spínací proud

10A

Max.spínací kapacita

2500VA/300W

Min.povolení zatížení

5VDC 100mA

Elektrický výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost
(počáteční)

Mezi otevřenými kontakty

1000 VAC, 1 min

Mezi cívkou a kontakty

4000 VAC, 1 min

Provozní doba

≤10 ms

Čas uvolnění

≤5 ms

Mechanický výkon

Šok
odpor

Funkční

98 m/s ² (10 g)

Destruktivní

980 m/s ² (100 g)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

5×10 ⁶ ops

Elektrický (pokojová teplota)

5A   250VAC/30VDC                        1×10 ⁵ ops(ON/OFF=1s/9s)

10A 250VAC/30VDC                       5×10 ⁴ ops(ON/OFF=1s/9s)

Provozní stav

Okolní teplota

-40℃~85/105℃

Vlhkost

5 % až 90 %

Ukončení

PCB

Jednotková hmotnost

Cca 6g

Stavebnictví

Utěsněno plastem､odolné proti toku
