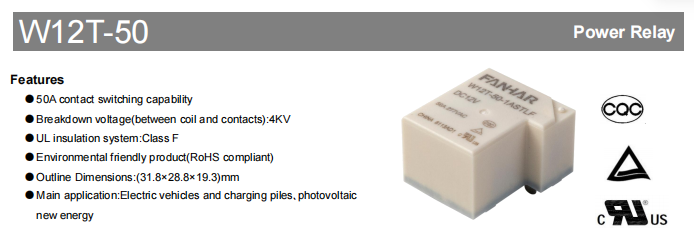

Nové energetické relé řady W12T-50: vysoké zatížení, vysoká izolace, více specifikací, navrženo pro nová energetická zařízení

Konstrukce s vysokou izolací pro zvýšení provozní bezpečnosti systému

Nová energetická zařízení pracují v podmínkách vysokého napětí po dlouhou dobu, což klade vysoké požadavky na izolační výkon relé. W12T-50 využívá izolační systém třídy F UL. Průrazné napětí mezi cívkou a kontakty je 2500 VAC pro standardní typ a až 4000 VAC pro vysokonapěťový typ. Dielektrická pevnost mezi otevřenými kontakty je 1500 VAC po dobu 1 minuty a počáteční izolační odpor je ≥1000 MΩ (měřeno při 500 VDC). Tyto konstrukční prvky pomáhají zlepšit elektrickou izolaci a poskytují spolehlivou ochranu pro bezpečný a stabilní provoz systému.

Stabilní a spolehlivý, vhodný pro složitá průmyslová prostředí

Kromě elektrického výkonu klade W12T-50 důraz také na mechanickou spolehlivost a přizpůsobivost prostředí. Relé pracuje stabilně v rozsahu okolních teplot –40 °C až 85 °C a vlhkosti v rozsahu 5 % až 90 %. Jeho mechanická životnost dosahuje 5×10⁶ operací, splňující nároky dlouhodobého častého provozu. Výrobek také vykazuje dobrou odolnost proti otřesům (funkční otřesy 98 m/s², destruktivní otřesy 980 m/s²) a odolnost proti vibracím (10 Hz~55 Hz, 1,5 mm dvojitá amplituda), díky čemuž je vhodný pro palubní zařízení a průmyslové řídicí systémy, kde je vyžadována vysoká spolehlivost.

Různé možnosti napětí cívky a spotřeby energie pro různé řídicí systémy

Pro přizpůsobení různým řídicím obvodům je W12T-50 nabízen ve dvou verzích spotřeby cívky: standardní typ a citlivý typ. Standardní typ má spotřebu energie cívky přibližně 1,2 W a je k dispozici v šesti jmenovitých hodnotách stejnosměrného napětí: 5V, 6,5V, 12V, 24V, 48V a 110V. Citlivý typ má spotřebu asi 0,9 W a pokrývá stejný rozsah napětí. Obě verze mají na výběrvzestupné napětí ≤ 75 % jmenovitého napětí a odpadní napětí ≥ 10 % jmenovitého napětí. Doba provozu je ≤20 ms a doba uvolnění je ≤10 ms. Unifikovaná konstrukce cívky splňuje potřeby různých řídicích systémů a umožňuje flexibilní výběr na základě schopností měniče.

Dva typy ochrany pro různá provozní prostředí

W12T-50 je k dispozici ve dvou stylech pouzdra: plastové utěsněné a odolné proti tavidlům. Plastově utěsněný typ je plně uzavřený, čímž účinně zabraňuje pronikání škodlivých plynů, jako je H2S, SO2, NO2, a také prachu. Doporučuje se pro drsná prostředí, jako jsou průmyslové areály a venkovní nabíjecí hromady. Typ odolný proti tavidlu pouze zabraňuje pronikání tavidla během pájení a je vhodný pro čisté vnitřní vybavení. Rada pro výběr: pro čisté prostředí se doporučuje typ odolný proti tavidlu; pro nečisté prostředí (obsahující H₂S, SO₂, NO₂, prach a další znečišťující látky) je preferovanou volbou typ s plastovým těsněním.

Kompaktní design pro snadnou integraci zařízení

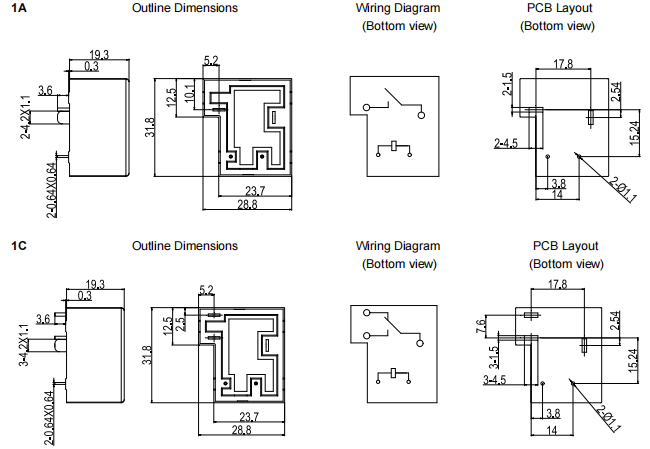

W12T-50 přijímá jednotný design kompaktní platformy s vnějšími rozměry 31,8×28,8×19,3 mm. Pro rozměry bez specifikovaných tolerancí: rozměry ≤1 mm mají toleranci ±0,2 mm; rozměry >1 mm a <5 mm mají toleranci ±0,3 mm; rozměry ≥5 mm mají toleranci ±0,5 mm. U rozvržení DPS jsou nespecifikované rozměry vždy ±0,1 mm. Standardní montážní rozměry a rozmístění kolíků usnadňují výrobcům zařízení rychlou integraci a upgrady produktů.

Typické aplikační oblasti

Díky své schopnosti spínání vysoké zátěže, vysokému izolačnímu výkonu a vyspělému designu platformy může být W12T-50 široce používán v následujících oblastech:

Elektrická vozidla : řízení hlavního obvodu v systémech správy baterií BMS

Nabíjecí hromady : ochrana zapnutí/vypnutí na výstupních svorkách AC/DC

Fotovoltaická nová energie : přepínání okruhů ve střídačích a slučovačích V těchto aplikacích relé primárně plní funkce, jako je řízení výkonu, přepínání hlavního okruhu a předběžnářízení nabíjení, poskytující stabilní a spolehlivá řešení řízení proudu pro systém.
