W12 Relé – 40A vysoce výkonné výkonové relé pro průmyslové řízení a aplikace PV střídačů

V moderním světě průmyslové automatizace a obnovitelné energie je výkon výkonových relé zásadní pro stabilitu a účinnost zařízení. The relé W12 , se svým vynikajícím výkonem a spolehlivostí, je ideální volbou pro průmyslové řízení a aplikace PV střídačů. Níže naleznete podrobný popis relé W12, který vám umožní nahlédnout do jeho funkcí a výhod.

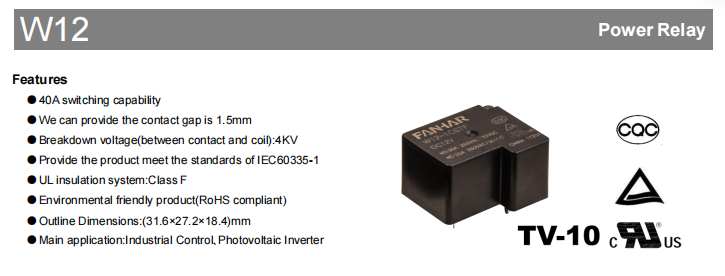

Vlastnosti produktu

Spínací schopnost 40A: Relé W12 zvládne proudové zatížení až 40A, čímž splňuje přísné průmyslové potřeby.

Vysoké průrazné napětí: Průrazné napětí 4KV (mezi kontakty a cívkou) zajišťuje bezpečnost a spolehlivost.

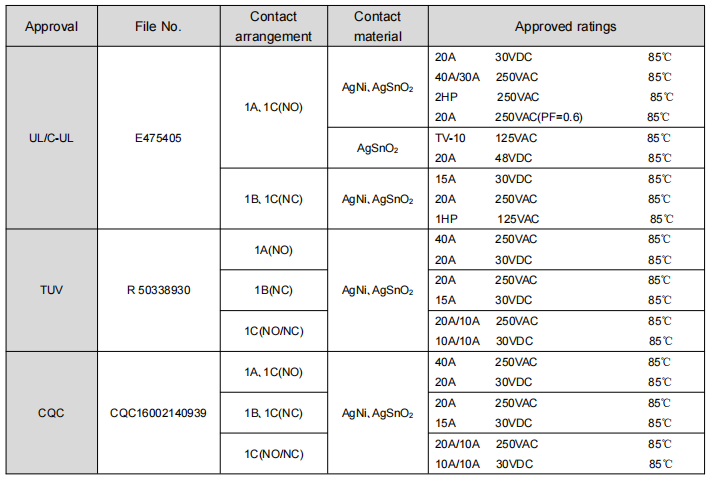

Mezinárodní norma: Produkt splňuje normu IEC60335-1, což zajišťuje jeho vhodnost pro globální trh.

Ekologický design: V souladu s RoHS, šetrný k životnímu prostředí a šetrný k zemi.

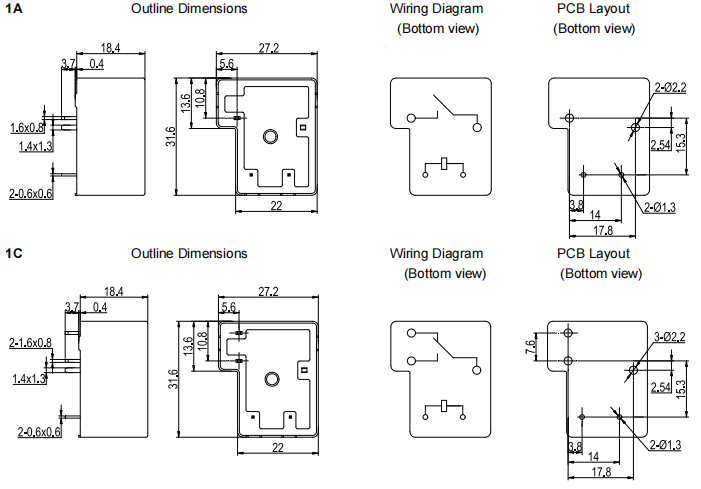

Kompaktní velikost: Vnější rozměry jsou (31,6 x 27,2 x 18,4) mm, což usnadňuje integraci do různých zařízení.

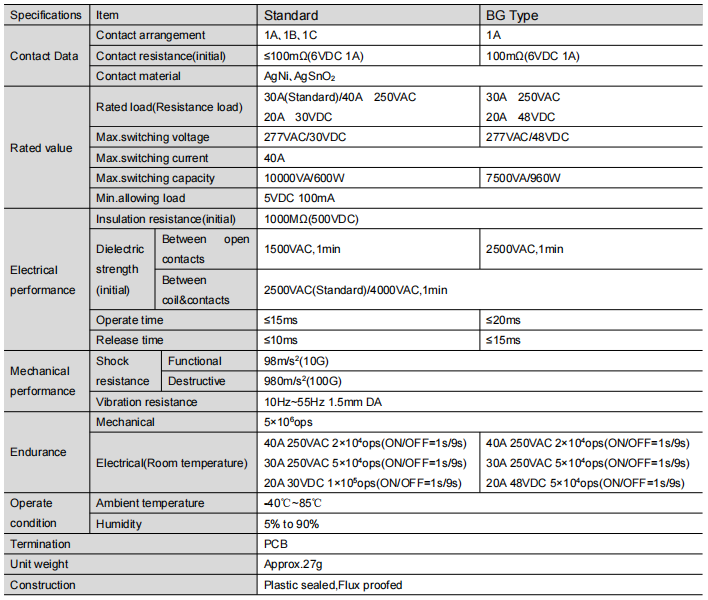

Parametry produktu

Kontaktní formulář: 1A (sada normálně otevřených), 1B (sada normálně uzavřených), 1C (sada konverze), pro přizpůsobení různým potřebám návrhu obvodu.

Odpor prvního kontaktu by neměl překročit 100 mΩ (6V DC 1A), aby byl zajištěn účinný přenos proudu.

Kontaktní materiál: AgNi a AgSnO2 se používají k zajištění vysoké vodivosti a odolnosti.

Zatížitelnost: Řídící zátěž (odporová) 30A (standardní) / 40A 250VAC, 20A 30VDC maximum. spínané napětí 277VAC/30VDC, max. spínací proud 40A, max. spínací výkon 10000VA/600W.

Přehled výkonu

Izolační odpor: počáteční hodnota až 1000MΩ (500VDC), poskytuje silnou elektrickou izolaci.

Dielektrické výdržné napětí: 1500VAC mezi rozpojovacími kontakty, 1 minuta, 2500VAC (standardní) / 4000VAC mezi kontakty a cívkou, 1 minuta.

Doba akce: Doba absorpce není delší než 15 ms, doba uvolnění není delší než 10 ms, což zajišťuje rychlou odezvu.

Mechanický výkon: je schopen odolat stabilitě až 98 m/s² (10G) a pevnosti 980 m/s² (100G) a také vibračnímu testu 10Hz–55Hz 1,5 mm s dvojitou amplitudou.

Odolnost: Mechanická životnost až 5 x 10^6 operací, elektrická životnost až 2 x 10^4 operací za specifických podmínek (ON/OFF = 1s/9s).

Oblasti použití

Průmyslové řízení: pro řízení motorů a dalších mechanických zařízení na výrobních linkách pro zajištění efektivního provozu průmyslové automatizace.

Fotovoltaické střídače: používané v solárních fotovoltaických systémech pro řízení a přeměnu proudu pro zlepšení účinnosti využití energie.

Smart Grid: používá se v systémech inteligentních sítí pro inteligentní distribuci a řízení proudu.

Nabíjecí stanice pro elektromobily: V nabíjecích stanicích pro elektromobily, které se používají k řízení proudu během procesu nabíjení, aby byla zajištěna bezpečnost a účinnost.

Automatizační zařízení: v různých automatizačních zařízeních pro přesné řízení proudu a napětí.

Závěr

Relé W12 je volbou pro průmyslové ovládání a fotovoltaická invertorová zařízení díky svému vynikajícímu výkonu a široké škále aplikací. Ať už pracujete v extrémních teplotách nebo v aplikacích vyžadujících spínání vysokým proudem, W12 poskytuje stabilní a bezpečné řešení. Kontaktujte společnost Zhejiang Fanhar Electronics Co., Ltd. ještě dnes, zjistěte více o W12 a nechte náš profesionální tým, aby vám pomohl vybrat model relé, který nejlépe vyhovuje vaší aplikaci. Pojďme společně k efektivnější a spolehlivější budoucnosti průmyslové automatizace.
