Výkonové relé řady W11 | 10A spínání, 200mW ultranízký výkon, 5kV dielektrická pevnost

V moderní průmyslové automatizaci a inteligentních domácích aplikacích je výkon relé zásadní pro stabilitu a efektivitu zařízení. The relé W11 , se svým vynikajícím výkonem a spolehlivostí je ideální volbou pro průmyslové ovládání , inteligentní domácnost a řízení spotřeby 5G komunikace. Níže je podrobný úvod k relé W11, který vám pomůže pochopit jeho vlastnosti a výhody.

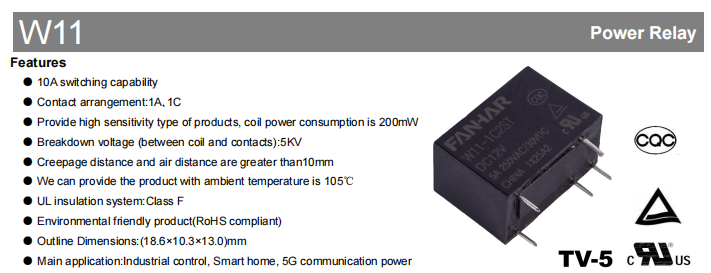

Vlastnosti produktu

Možnost přepínání 10A: Relé W11 zvládne proudové zatížení až 10A, čímž vyhovuje potřebám různých průmyslových a domácích aplikací.

Vysoké průrazné napětí: Průrazné napětí 5 kV (mezi cívkou a kontakty) zajišťuje extrémně vysokou bezpečnost a spolehlivost.

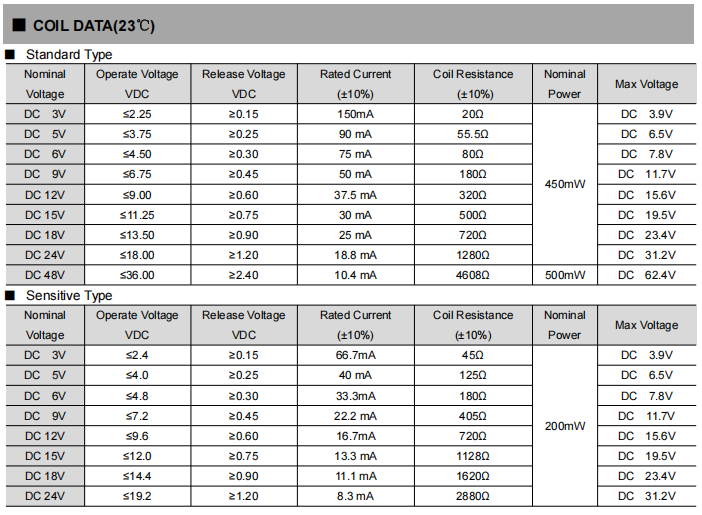

Vysoká citlivost: K dispozici je verze s vysokou citlivostí se spotřebou energie cívky až 200 mW a rychlou dobou odezvy.

Design šetrný k životnímu prostředí: V souladu s RoHS, šetrné k životnímu prostředí.

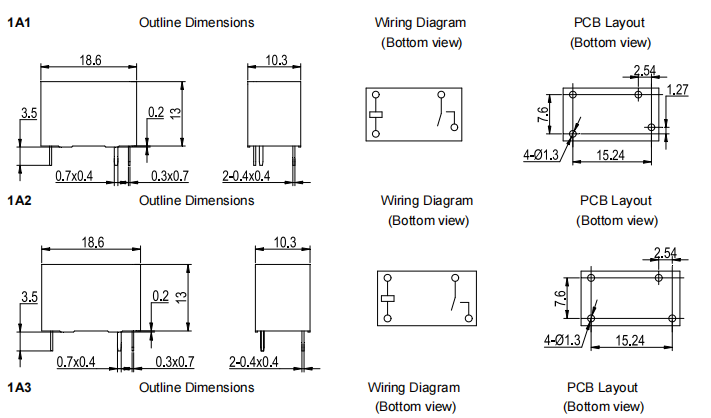

Kompaktní rozměry: Malé obrysové rozměry (18,6 × 10,3 × 13,0 mm) usnadňují integraci do různých zařízení.

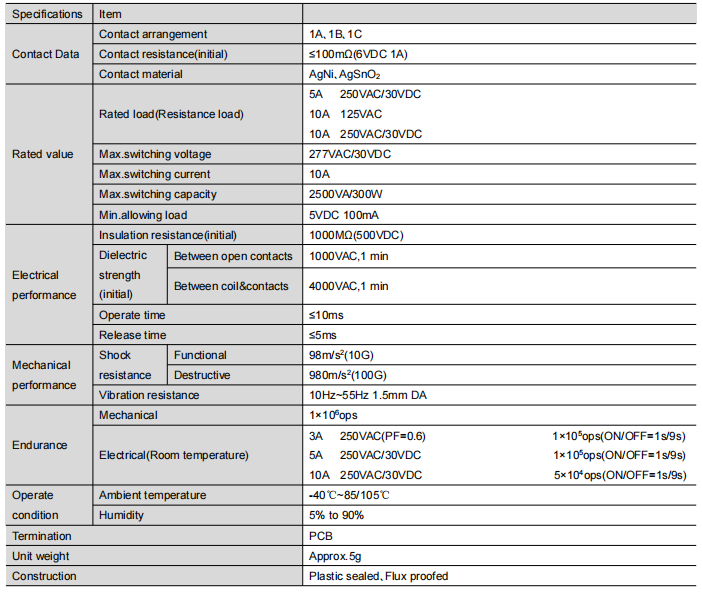

Parametry produktu

Kontaktní ujednání: 1A (jedna forma A, SPST-NO) a 1C (jedna forma C, SPDT), aby vyhovovaly různým požadavkům na návrh obvodu.

Kontaktní odpor (počáteční): ≤100mΩ (při 6VDC 1A), zajišťující efektivní přenos proudu.

Kontaktní materiál: AgNi a AgSnO₂ poskytující vynikající vodivost a odolnost.

Jmenovité zatížení: 5A 250VAC/30VDC, 10A 125VAC; maximální spínací napětí 277VAC/30VDC; maximální spínací proud 10A; maximální spínací kapacita 2500VA/300W; minimální povolené zatížení 5VDC 100mA.

Přehled výkonu

Izolační odpor (počáteční): Až 1000 MΩ (při 500 V DC), poskytuje silnou elektrickou izolaci.

Dielektrická pevnost (počáteční): 1000VAC po dobu 1 minuty mezi otevřenými kontakty; 4000VAC po dobu 1 minuty mezi cívkou a kontakty.

Doba provozu: ≤10 ms; Doba uvolnění: ≤5 ms, což zajišťuje rychlou odezvu.

Mechanický výkon: Odolává funkčnímu nárazu 98 m/s² (10G) a destruktivnímu nárazu 980 m/s² (100G); odolnost proti vibracím 10Hz~55Hz s 1,5mm dvojnásobnou amplitudou.

Výdrž: Mechanická životnost až 1×10⁶ operací; elektrická životnost až 1×10⁵ operací za specifikovaných podmínek (ON/OFF = 1s/9s).

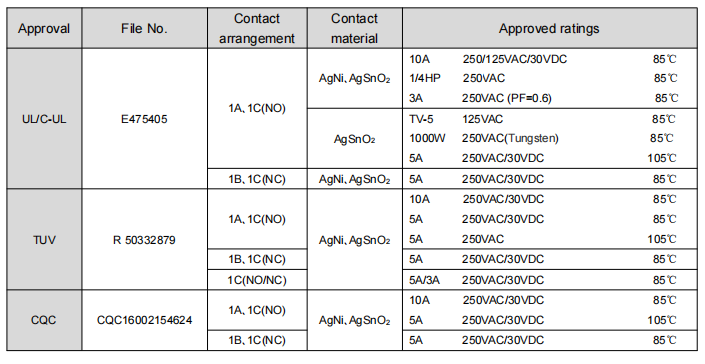

Kompletní bezpečnostní schválení

Relé řady W11 získalo několik mezinárodních bezpečnostních schválení, což usnadňuje globální prodej:

UL/C-UL (E475405): Mimo jiné schváleno pro 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) a 5A 250VAC/30VDC (105℃).

TUV (R 50332879): Schváleno pro 10A 250VAC/30VDC (85℃) a 5A jmenovité hodnoty.

CQC (CQC16002154624): Schváleno pro 10A 250VAC/30VDC (85℃) a 5A 250VAC/30VDC (105℃).

Typické aplikace

Průmyslová kontrola : Používá se k ovládání motorů a dalších strojů na výrobních linkách.

Smart Home : Poskytuje stabilní řízení proudu v chytrých spotřebičích.

Komunikační výkon 5G: Nabízí efektivní přepínání proudu v řízení napájení základnové stanice 5G.

Závěr

Relé W11 se svým vynikajícím výkonem a širokým rozsahem aplikací je ideální volbou pro průmyslové ovládání a zařízení pro chytrou domácnost. Ať už pracujete za extrémních teplot nebo v aplikacích vyžadujících spínání vysokým proudem, W11 poskytuje stabilní a bezpečné řešení. Kontaktujte nás ještě dnes, abyste se dozvěděli více o W11, a nechte náš profesionální tým, aby vám pomohl vybrat model relé, který se nejlépe hodí pro vaši aplikaci. Pojďme společně k efektivnějšímu a spolehlivějšímu inteligentnímu řízení budoucnosti.
