Třífázové řídicí relé: Inteligentní strážce průmyslové energie

V moderních průmyslových a komerčních energetických systémech je třífázový střídavý proud hlavní hnací silou pohánějící svět. Od továrních motorů a kompresorů až po centrální klimatizaci ve velkých budovách, jejich stabilní provoz spoléhá na ochranu klíčové součásti — třífázového řídicího relé. Tento článek poskytne komplexní analýzu tohoto zařízení, pokrývající vše od jeho základní definice až po jeho inteligentní aplikace. Vysvětlí, proč je považován za „inteligentního strážce“ průmyslových energetických systémů.

Základní definice: Více než jen přepínač – Inteligentní rozhraní

Třífázové řídicí relé, známé také jako „stykač“, pokud jde o řízení zátěží s vysokým výkonem, je elektricky ovládané spínací zařízení, které je speciálně navrženo pro spínání, vypínání a ovládání třífázových střídavých zátěží. Jeho základní hodnota spočívá v jeho schopnosti bezpečně řídit spínání třífázového hlavního napájecího obvodu s mnohem vyšším výkonem (např. 380 V AC nebo vyšší) pomocí obvodu řídicího signálu s nízkým výkonem (např. 24 V DC nebo 110 V AC). Tato konstrukce umožňuje „ovládání velkého s malým a silného se slabým“, což zásadně izoluje operátory od nebezpečného vysokonapěťového hlavního obvodu.

Klíčový rozdíl od standardního relé spočívá v jeho proudové zatížitelnosti a konstrukčním účelu. Standardní relé se typicky používají v řídicích obvodech nebo pro malé jednofázové zátěže, zatímco kontakty, systémy pro potlačení oblouku a mechanická struktura třífázového ovládacího relé jsou zesíleny pro třífázové vyvážené zátěže, vysoké zapínací proudy během start/stop a častý provoz. Je to v podstatě kritické prováděcí rozhraní mezi automatizačními systémy a hlavním napájecím systémem, které poskytuje standardizovaný a spolehlivý spojovací bod pro integraci s PLC (programovatelné logické regulátory), DCS (distribuované řídicí systémy), softstartéry nebo systémy řízení energie.

Základní hodnota: Vícerozměrný základní kámen pro bezpečnost, ochranu majetku a kontinuitu

Nutnost nasazení třífázových řídicích relé vychází z přísných požadavků průmyslového prostředí na bezpečnost, spolehlivost a účinnost.

Základní bezpečnostní bariéra : Poskytuje zásadní bezpečnostní bariéru pro obsluhu a personál údržby. Technici mohou na dálku ovládat vysokonapěťová a vysoce výkonná zařízení v továrně ze vzdálenosti desítek metrů, v bezpečí nízkonapěťového dispečinku, pomocí tlačítek nebo rozhraní HMI (Human-Machine Interface), což výrazně snižuje rizika spojená s přímou obsluhou vysokonapěťových rozváděčů.

Ochrana kritických aktiv : Motory a další rotační zařízení jsou hlavní průmyslová aktiva. Jejich nejsmrtelnějšími „zabijáky“ jsou často ztráta fáze, nerovnováha, přetížení a podpětí. Řídicí relé pracují v tandemu s nezávislými tepelně-magnetickými ochrannými jednotkami nebo elektronickými nadproudovými relé a vytvářejí schéma dvouvrstvé ochrany. Například stav ztráty fáze může způsobit nárůst proudu ve zbývajících dvou fázích běžícího motoru. Tento nárůst může dosahovat až 1,73násobku normálu. To může vést k rychlému přehřátí a vyhoření. Silná nerovnováha napětí generuje proudy se zápornou složkou. Tyto proudy způsobují dodatečné zahřívání a vibrace. Relé však dokáže detekovat a přerušit obvod během desítek milisekund, a tak předejít katastrofálnímu poškození.

Základ pro provozní kontinuitu a energetickou účinnost : Neplánované odstávky představují významnou ztrátu v průmyslové výrobě. Prostřednictvím preventivní ochrany se relé vyhýbají zastavení výroby a opravám trvajícím dny nebo dokonce týdny způsobené vyhořením motoru. Zajišťují také, že zařízení pracuje při jmenovitém napětí a vyvážených podmínkách. Studie ukazují, že dlouhodobá nerovnováha napětí 3,5 % může zvýšit teplotu motoru o 25 %, snížit účinnost a zvýšit spotřebu energie. Monitorováním a poskytováním alarmů relé vyzývají uživatele ke zlepšení kvality sítě a přímo šetří náklady na energii.

Fyzický aktivátor pro automatizaci a inteligenci : Je to základní „jednotka“ tvořící základ veškeré soudobé automatizační logiky. Ať už se jedná o implementaci spouštění hvězda-trojúhelník pro motor, sekvenční start/stop pro více zařízení nebo reakci na signály teploty/vlhkosti ze systému řízení budovy, konečné provedení závisí na spolehlivém otevírání a zavírání třífázového ovládacího relé.

Vývoj inteligentního monitorování: od pasivní ochrany k aktivní diagnostice

Nejnovější třífázová ovládací relé jsou mnohem více než jen jednoduché spínací jednotky. Nyní jsou schopny monitorovat a diagnostikovat kvalitu napájení online jako součást svých integrovaných funkcí. Neustále „naslouchají“ a analyzují „zdravotní stav“ třífázového napájení.

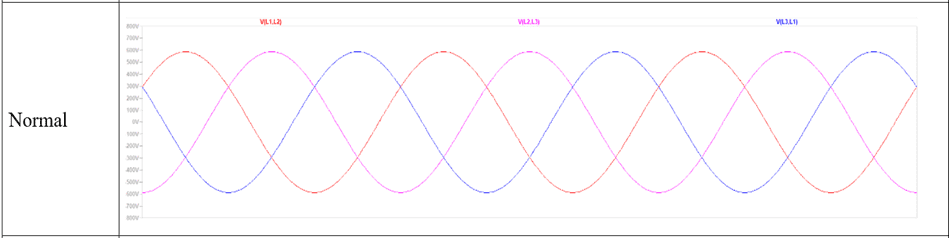

Ideální třífázová síť

Primárně monitorované a chráněné abnormální stavy zahrnují:

Ztráta fáze: Způsobeno přepálením pojistky, svařením/selháním stykače, přerušenými vodiči nebo uvolněnými spoji.

Nesprávná posloupnost fází : Zařízení s požadavky na směr otáčení, jako jsou čerpadla a ventilátory, jsou náchylná k mechanickému převrácení nebo dokonce poškození, pokud je sled fází nesprávný.

Nerovnováha napětí : To je způsobeno nerovnoměrným rozložením jednofázové zátěže. Je to také způsobeno problémy s mřížkou. A je to způsobeno asymetrickou impedancí. Napěťová nerovnováha přesahující 2 % obvykle vyžaduje pozornost.

Přepětí a podpětí : Kolísání napětí mimo toleranci zařízení může poškodit izolaci nebo způsobit nedostatečný točivý moment a přehřátí.

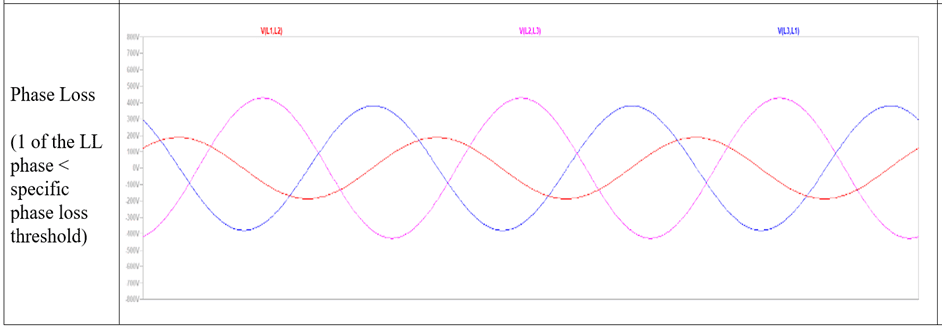

Třífázová napájecí síť s jednofázovou ztrátou

Na základě funkční hloubky lze monitorovací relé rozdělit do následujících kategorií:

Základní typ : Monitoruje ztrátu fáze a sled fází.

Standardní typ : Přidá základní monitorování nevyváženosti napětí, přepětí/podpětí.

Vylepšený/Inteligentní typ: Nabízí programovatelné prahové hodnoty, časová zpoždění, výpočty asymetrie a může integrovat monitorování proudu, měření výkonu a dokonce nahrávání dat přes komunikační rozhraní.

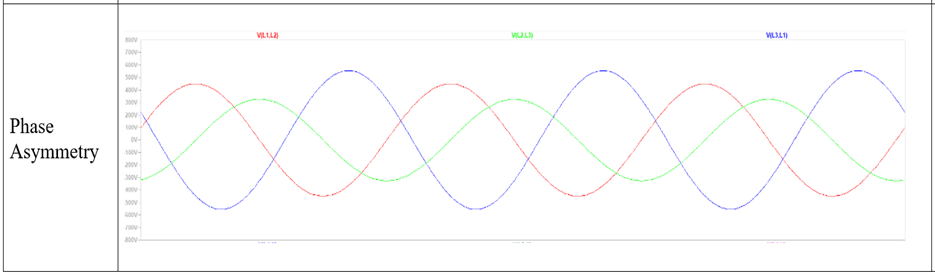

Třífázová napájecí síť s fázovou asymetrií

Když kterýkoli parametr překročí přednastavený bezpečnostní práh, vnitřní logický obvod ochrany přiměje výstupní kontakty ke změně stavu. To se obvykle používá k přerušení řídicího obvodu hlavního stykače, čímž se zařízení zastaví. Může také používat další sadu pomocných kontaktů pro spouštění akustických nebo vizuálních alarmů.

Pracovní princip: Geniální kombinace elektromagnetismu a nauky o materiálech

Funguje na stejné základní myšlence jako klasický elektromagnetismus, ale moderní konstrukce využívají mnoho vylepšení v oblasti materiálů a strojního inženýrství.

Energizace a generování síly : Když je na cívku přivedeno řídicí napětí, generované magnetické pole zmagnetizuje stacionární jádro a přitáhne pohybující se jádro (kotvu). Izolační materiál cívky a konstrukce vinutí zajišťují dlouhodobou tepelnou odolnost a přesné snímací napětí.

Mechanický převod a uzavření kontaktu: Pohyb kotvy je přenášen přes mechanickou vazbu na hlavní a pomocné kontakty. Hlavní kontakty se obvykle skládají ze slitin na bázi stříbra (např. stříbro-oxid kadmia nebo stříbro-oxid cínu), které nabízejí dobrou vodivost a odolnost proti obloukové erozi a nízký přechodový odpor. Během okamžiku uzavření kontaktu zajišťují vestavěné kontaktní tlačné pružiny počáteční kontaktní tlak, čímž snižují riziko odskoku a svařování.

Řízení a lámání oblouku: Přerušení vysokých proudů vytváří vysokoteplotní oblouky. Relé využívají technologii zhášecích komor s kovovými mřížkami pro rozdělení, chlazení a prodloužení oblouku pro rychlé uhašení. To je klíčové pro zajištění životnosti kontaktů a bezpečné schopnosti přerušení.

Uvolněte a resetujte : Jakmile řídicí signál zmizí, cívka se demagnetizuje. Vratná pružina, která je typicky silnější než kontaktní pružina, pak rychle tlačí kotvu zpět do její původní polohy. Kontakty se oddělí co nejrychleji, aby se minimalizovala doba oblouku.

Typické schéma zapojení třífázového ovládacího relé

Základní komponenty a průvodce vědeckým výběrem

Typické třífázové řídicí relé se skládá z následujících přesných subsystémů:

Elektromagnetický systém: Zahrnuje cívku, cívku, stacionární jádro vyrobené z laminovaných plechů z křemíkové oceli ve tvaru E nebo U a pohyblivé jádro. Konstrukce plechů z křemíkové oceli, která se vyznačuje vysokou propustností a nízkými ztrátami vířivými proudy, zajišťuje vysokou účinnost, nízkou spotřebu energie a nízký vývin tepla.

Kontaktní systém:

Hlavní kontakty: Proud hlavního obvodu přenášejí tři páry, které mají velkou plochu a vysoké nároky na materiál.

Pomocné kontakty: Pro řídicí obvody, obvykle modulární zásuvné konstrukce pro flexibilní konfiguraci, poskytující signály normálně otevřené (NO) a normálně uzavřené (NC).

Systém potlačení oblouku: Většinou se skládá z obloukového krytu vyrobeného z keramiky nebo vysokopevnostního plastu a vnitřní sady dělicích plechů z poměděné oceli.

Mechanismus a kryt: Vysoce pevný technický plastový nebo termosetový kryt poskytující izolaci, ochranu (IP) a mechanickou podporu.

Pětikroková metoda vědeckého výběru:

Určete charakteristiky zátěže: Identifikujte, zda zátěží je motor, odporová pec nebo transformátor? Mezi klíčové parametry patří startovací proud motoru (obvykle 5–7násobek jmenovitého proudu) a pracovní cyklus (např. S1 pro nepřetržitý provoz nebo S3 pro přerušovaný periodický provoz).

Shoda elektrických parametrů:

Napětí cívky: Musí přesně odpovídat řídicímu napájecímu napětí (AC/DC, hodnota).

Jmenovitý provozní proud (Ie) : Je specifikováno napětí, při kterém mohou hlavní kontakty přenášet proud. Musí být větší než proud plného zatížení zátěže (FLC). U zatížení motoru zvažte tepelný šok během spouštění a počítejte s rezervou 10–15 %.

Jmenovité izolační napětí (Ui) a impulzní výdržné napětí (Uimp) : Musí odpovídat úrovni mřížky.

Vyberte kategorii funkce a výkonu:

Kategorie využití: Nejběžnější jsou AC-3 (rozběh/zastavení motoru s kotvou nakrátko) nebo AC-1 (odporová zátěž). Kategorie AC-3 vyžaduje vyšší vypínací schopnost.

Potřeby monitorování: Je vyžadováno monitorování napětí? Jsou potřeba nastavitelné prahy a zpoždění? Je potřeba paměť chyb a indikace?

Elektrická životnost a mechanická životnost : Týká se počtu spolehlivých operací za jmenovitých podmínek. Zkontrolujte způsob montáže (DIN lišta nebo šroub), požadovaný počet pomocných kontaktů a zda je pro reverzibilní ovládání potřeba mechanické blokování nebo moduly časovače/komunikace.

Potvrďte instalaci a příslušenství: Zkontrolujte způsob montáže. Může to být lišta DIN nebo šroub. Zkontrolujte také požadovaný počet pomocných kontaktů. A zda je pro reverzibilní ovládání potřeba mechanické blokování nebo časovače/komunikační moduly.

Ekologická vhodnost: Zvažte okolní teplotu. Zvažte vlhkost. Zvažte prach. Zvažte korozivní plyny. Zvažte vibrace. Vyberte odpovídající stupeň ochrany (IP kód). Vyberte vhodný materiál/proces.

Průmyslové aplikace a výhled do budoucna

Třífázové řídicí relé je univerzální základní komponenta s aplikacemi zahrnujícími:

Výroba: Obráběcí stroje, dopravníky, vstřikovací stroje a kompresory všechny vyžadují ovládání motoru.

Infrastruktura: Čerpadla, ventilátory, vzduchotechnické jednotky, rozvodné skříně osvětlení.

Nová energie: Pro fotovoltaické střídače se používají skříně, které odpovídají standardu grid-tie, pro nabíjecí stanice se používá řízení výkonových modulů.

Automatizace budov: Automatické ovládání domácích vodáren, požárních čerpadel, vzduchotechnických zařízení.

Budoucí vývojové trendy jasně směřují k hluboké inteligenci a integraci:

Monitorování stavu a prediktivní údržba: Relé nové generace budou integrovat pokročilejší senzory schopné monitorovat erozi kontaktů, nárůst teploty, stav cívky a používat algoritmy k předpovídání zbývající životnosti, což umožní přechod od „plánované výměny“ k „údržbě na vyžádání“.

Hluboká integrace do průmyslového internetu věcí: Díky integraci průmyslových ethernetových protokolů, jako je Profinet, EtherCAT, Modbus TCP atd., se relé stanou inteligentními uzly v síti IIoT, budou nahrávat data v reálném čase o proudu, napětí, spotřebě energie, stavu a informacích o alarmech a poskytují základní data pro digitální dvojčata a správu energie.

Integrace funkční bezpečnosti: Integrace bezpečnostních funkcí v souladu s normami jako IEC 61508 nebo ISO 13849, jako je Safe Torque Off (STO), umožňuje přímé použití v systémech řízení bezpečnosti budov a zjednodušuje návrh bezpečnostní smyčky.

Sloučení a miniaturizace zařízení: Funkce budou dále integrovány s funkcemi pohonů s proměnnou frekvencí, softstartérů a ochranných zařízení a vytvoří inteligentní ovladače motoru, které kombinují řízení, ochranu, regulaci rychlosti a diagnostiku, přičemž hustota výkonu neustále roste.

Závěr

Třífázové řídicí relé se vyvinulo z jednoduchého elektromechanického spínače v klíčové inteligentní zařízení integrující monitorování napájení, ochranu zařízení, provádění logiky a sběr dat. Je stabilním základním kamenem pyramidy průmyslové automatizace a mostem spojujícím svět fyzické síly s digitálním informačním světem. Hluboké porozumění jeho principům, hodnotě a metodám výběru je nezbytné nejen pro zajištění spolehlivého provozu jednotlivých zařízení, ale také pro budování bezpečných, efektivních, flexibilních a na budoucnost orientovaných moderních průmyslových energetických systémů. Jeho role bude stále důležitější v kontextu Průmyslu 4.0 a cílů duálního uhlíku
