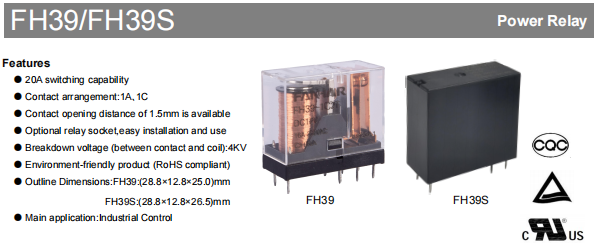

Průmyslové relé FH39

Relé řady FH39 a FH39S jsou vysoce výkonná průmyslová relé speciálně navržená pro průmyslové řídicí aplikace. Vyznačují se maximální spínací kapacitou 20A a jsou k dispozici s uspořádáním kontaktů 1A a 1C a splňují požadavky různých požadavků na ovládání obvodů. V souladu s normami RoHS jsou tyto produkty šetrné k životnímu prostředí vhodné pro náročná průmyslová prostředí.

V moderních průmyslových řídicích systémech spolehlivost relé přímo ovlivňuje provozní stabilitu celého zařízení. Relé řady FH39 a FH39S jsou zkonstruovány pro tento účel – s hlavní výhodou spínací kapacity až 20 A v kombinaci s flexibilní konfigurací kontaktů a robustním elektrickým designem dokážou s jistotou zvládnout různé scénáře složitých průmyslových aplikací.

Vysoká spínací kapacita pro náročné zátěže

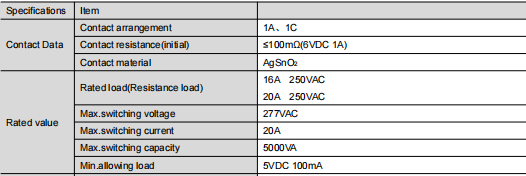

Jako průmyslová relé vyniká řada FH39 v elektrických parametrech. Podporují dvě specifikace jmenovité zátěže: 16A a 20A při 250VAC, s maximálním spínacím napětím 277VAC a maximální spínací kapacitou 5000VA. To znamená, že mohou spolehlivě zvládnout řízení motoru, řízení spotřeby, systémy HVAC a další.

Kontaktní materiál používá AgSnO₂ (oxid cínu stříbra), který zajišťuje dobrou vodivost a zároveň poskytuje odolnost vůči svařování a erozi obloukem. To výrazně prodlužuje životnost výrobku při častém spínání. Aby byly splněny různé bezpečnostní standardy, řada FH39 nabízí také možnost s 1,5 mm mezerou mezi kontakty, což dále zlepšuje elektrickou izolaci v otevřeném stavu kontaktu. Pokud jde o uspořádání kontaktů, jsou k dispozici konfigurace 1A (SPST-NO) i 1C (SPDT), což umožňuje flexibilní přizpůsobení různým požadavkům na řídicí logiku.

Vysoké výdržné napětí a víceúrovňová ochrana pro bezpečnost systému

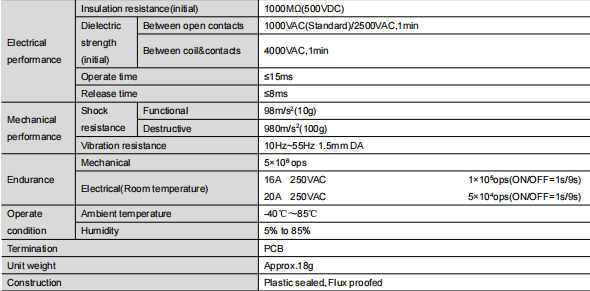

Ve vysokonapěťových průmyslových prostředích je izolační výkon mezi cívkou a kontakty kritický. Řada FH39 si v této oblasti vede robustně: dielektrická pevnost mezi cívkou a kontakty je až 4000VAC, zatímco výdržné napětí mezi otevřenými kontakty odpovídá standardu 1000VAC, volitelně je k dispozici verze s vysokou odolností 2500VAC. Kromě toho je počáteční izolační odpor větší než 1000 MΩ (testováno při 500 V DC), což účinně zabraňuje riziku úniku proudu a zajišťuje celkovou bezpečnost systému.

Design krytu produktu také zohledňuje složitost prostředí reálného použití. Pro čisté vnitřní prostředí lze zvolit typ odolný proti tavidlům. Pokud bude zařízení nasazeno v průmyslových areálech obsahujících korozivní plyny, jako je H2S, SO₂, NO₂ nebo značné množství prachu, doporučuje se plastový uzavřený typ pro lepší odolnost proti vlhkosti, prachu a kontaminaci.

Více možností napětí cívky pro flexibilní přizpůsobení

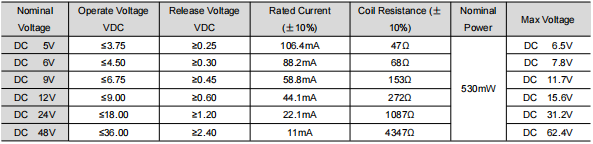

Řada FH39 nabízí různé specifikace napětí cívky od 5V do 48V DC, vše s jednotným jmenovitým výkonem 530mW. Ať už se jedná o nízkonapěťový elektronický řídicí modul nebo průmyslový standardní řídicí systém 24V nebo 48V, je k dispozici odpovídající model. Vypínací a spouštěcí napětí pro každý stupeň napětí jsou přiměřeně navržena tak, aby zajistila spolehlivý náběh a výpadek i při kolísání napětí. Doba provozu je ≤ 15 ms a doba uvolnění je ≤ 8 ms, což splňuje požadavky na rychlost odezvy většiny průmyslových řídicích aplikací.

Kompaktní konstrukce pro snadnou instalaci

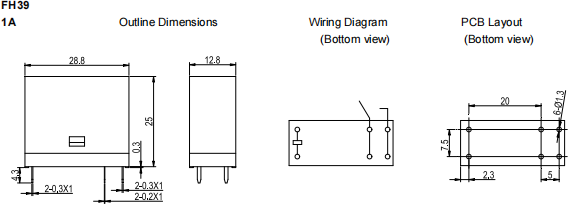

U zařízení s omezeným instalačním prostorem se fyzické rozměry komponent často stávají klíčovým faktorem výběru. FH39 má vnější rozměry 28,8 x 12,8 x 25,0 mm, zatímco FH39S je o něco vyšší s 28,8 x 12,8 x 26,5 mm. Oba jsou vybaveny svorkami PCB vhodnými pro automatické vkládání a výrobu. Jejich kompaktní design umožňuje snadnou instalaci na prostorově omezené ovládací desky nebo v rozvodných skříních, čímž ponechává více prostoru pro celkové uspořádání.

Za zmínku stojí, že pro tuto řadu je k dispozici volitelná vyhrazená reléová zásuvka. To umožňuje rychlé zapojení a výměnu bez pájení, výrazně zkracuje dobu uvádění zařízení do provozu a údržbu, snižuje náklady na údržbu na místě a zvyšuje flexibilitu použití.

Trvanlivost a přizpůsobivost prostředí

S mechanickou odolností více než 5 milionů operací a vynikající elektrickou odolností při jmenovité zátěži se řada FH39 dobře hodí pro řídicí úlohy, které vyžadují časté zásahy. Rozsah provozních teplot je -40°C až 85°C a pokrývá převážnou většinu vnitřních i venkovních průmyslových prostředí. Jeho přizpůsobivost úrovním vlhkosti od 5 % do 85 % zajišťuje stabilní a spolehlivý výkon i ve vlhkých podmínkách.

Pokud jde o odolnost proti mechanickému namáhání, řada FH39 odolá funkčním otřesům 98 m/s² a destruktivním otřesům 980 m/s². Udržuje stabilní výkon za podmínek vibrací (10 Hz až 55 Hz, 1,5 mm dvojitá amplituda), což prokazuje svou strukturální spolehlivost během přepravy a provozu.

Doporučení pro výběr a použití

Chcete-li plně využít výkon relé řady FH39, je třeba během instalace a používání vzít v úvahu několik bodů: Za prvé, vyhněte se pádu nebo vystavení relé silným nárazům, abyste zabránili ovlivnění vnitřní konstrukční přesnosti. Za druhé vyberte vhodný typ krytu na základě skutečného prostředí; pro silně znečištěná místa je nezbytný typ s plastovým těsněním. A konečně, při navrhování uspořádání PCB se řiďte požadavky na toleranci ve specifikaci: pro vnější rozměry ≤1 mm by tolerance měla být ±0,2 mm; pro rozměry mezi 1 mm a 5 mm je tolerance ±0,3 mm; pro rozměry ≥5 mm je tolerance ±0,5 mm. Doporučuje se řídit toleranci pro samotné uspořádání DPS v rozmezí ±0,1 mm.

Shrnutí

Se svou vysokou proudovou zatížitelností 20A, vysokým izolačním napětím 4000VAC, širokým rozsahem výběru cívek a kompaktním konstrukčním designem vynikají relé FH39 a FH39S jako spolehlivé produkty v oblasti průmyslového řízení a nabízejí jak výkon, tak flexibilitu. Ať už se používají v automatizačních zařízeních, energetických systémech nebo řídicích modulech domácích spotřebičů, poskytují stabilní a bezpečné spínání. Pokud hledáte nákladově efektivní průmyslové relé pro svůj další projekt, řada FH39 určitě stojí za zvážení.
