Pět hlavních výhod relé v logice a řízení

V digitální éře poháněné polovodiči je tradiční elektromechanické zařízení známé jako relé vysoce odolné. Je to životně důležité rozhraní a základní bezpečnostní prvek v rámci ekosystému průmyslové automatizace; nejde o zastaralou technologii konkurující integrovaným obvodům. Jako spolehlivý most pro řízení energie převádějí relé plynule a bezpečně jemné příkazy nízkonapěťového mikroelektronického světa do vysoce výkonných akcí ve fyzické oblasti. Níže je uvedeno pět základních výhod, díky kterým jsou relé odolná a v některých oblastech nenahraditelná:

Vynikající elektrická izolace a robustní schopnost přepínání napájení

Základní síla relé spočívá v jejich fyzické struktuře založené na elektromagnetickém poli, čímž je dosaženo úplné fyzické elektrické izolace mezi řídicím obvodem (cívka) a obvodem zátěže (kontakty). Mnoho polovodičových zařízení není schopno dosáhnout vnitřní bezpečnostní bariéry vytvořené touto izolací.

Vysokonapěťová bezpečnost a ochrana zařízení: Při průmyslovém řízení může být nutné, aby výstupní bod 24V PLC řídil 400V třífázový motor. Relé slouží v tomto scénáři jako dokonalý prostředník. Aby tyto rušivé signály nezpůsobily poškození řídicích jednotek v hodnotě tisíců dolarů, zcela blokují potenciální napěťové špičky, rázové proudy a indukované elektromotorické síly na straně zátěže. Tato ochrana je „přirozená“ a nevyžaduje žádné další optočleny nebo ochranné obvody.

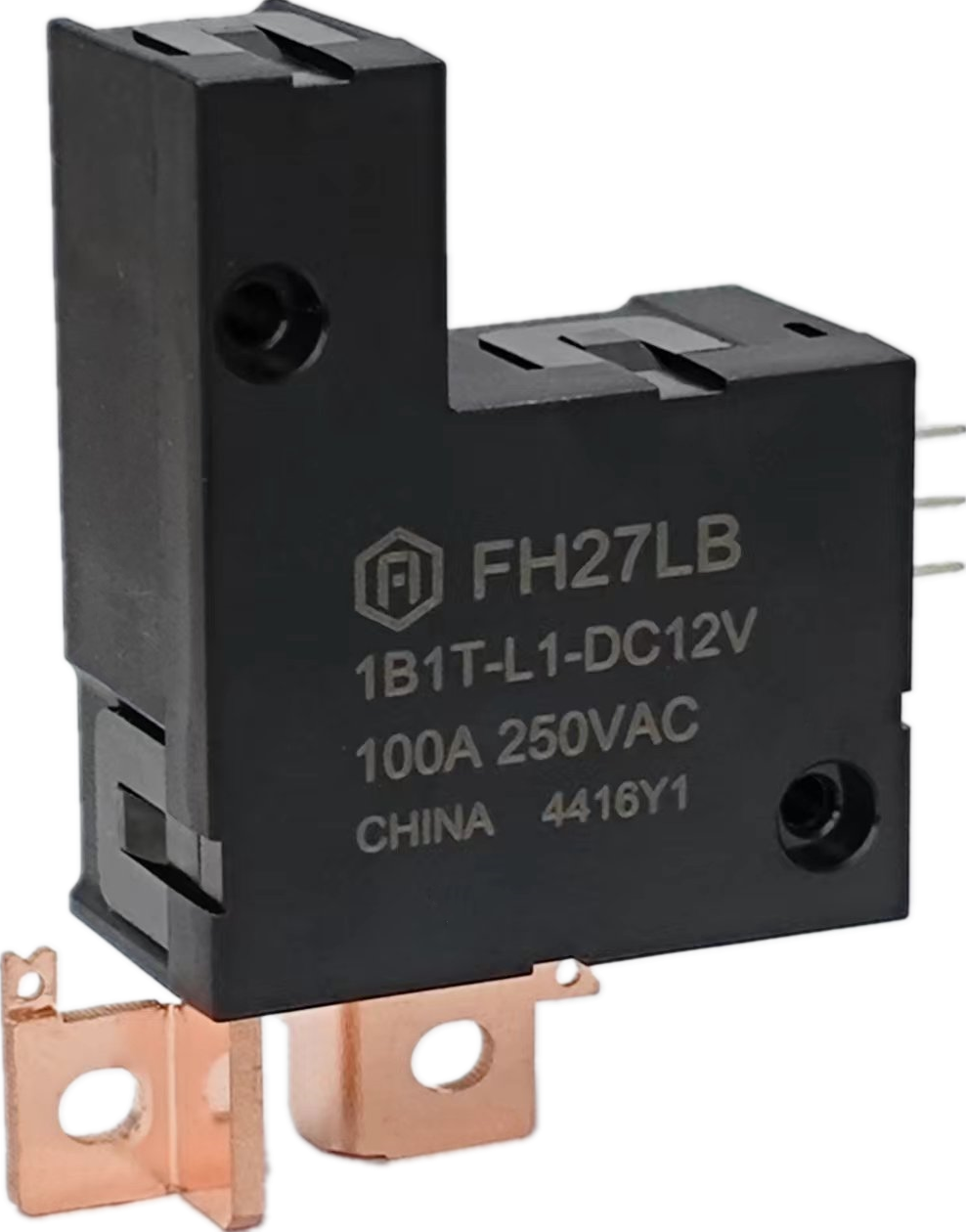

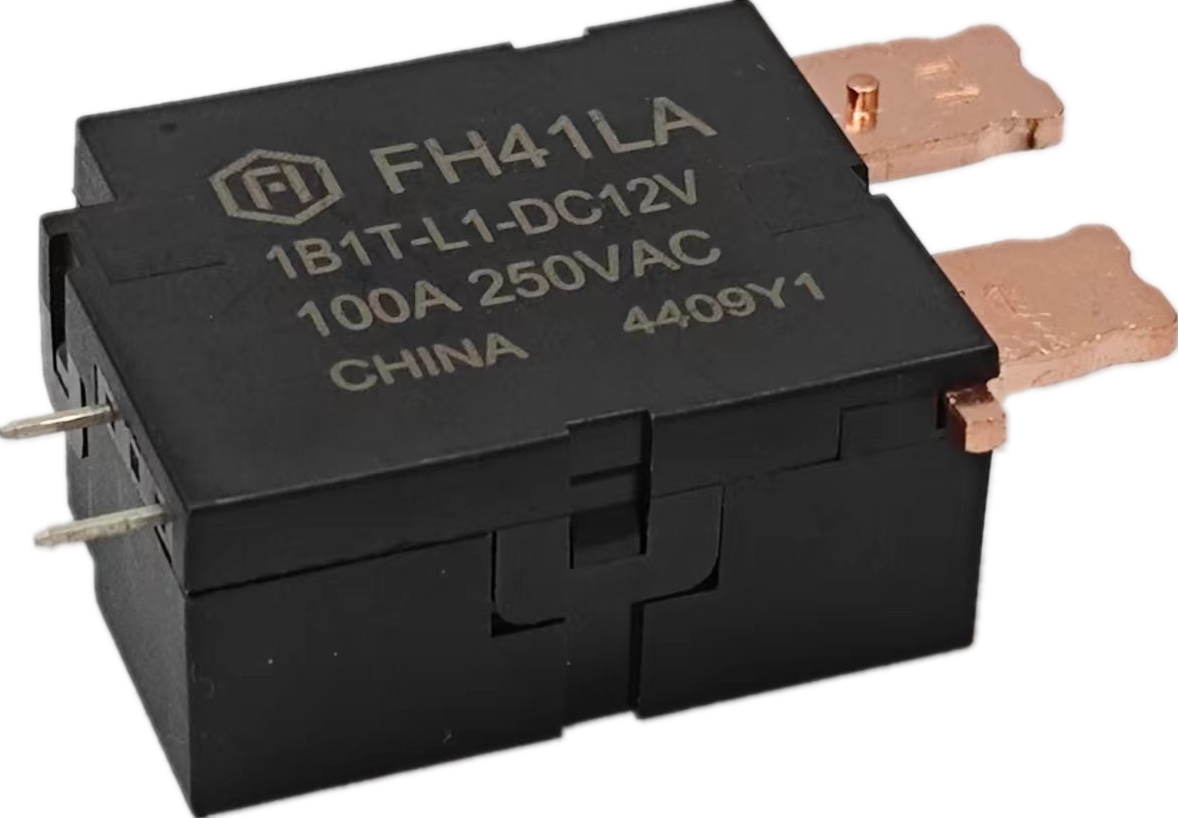

Flexibilní přizpůsobivost zatížení: Kontakty relé nabízejí výjimečnou všestrannost. Lze se na ně spolehnout, že spínají konzistentně v rámci jmenovitých parametrů, ať už zvládají kapacitní zátěže, indukční zátěže se silnými zapínacími proudy (jako jsou motory nebo transformátory) nebo odporové zátěže (jako jsou topná tělesa). Průmyslové řídicí aplikace mohou využívat specializovaná výkonová relé k přímému řízení proudů několika desítek ampér. Mají nízký pokles napětí v zapnutém stavu, což má za následek relativně nízkou vlastní spotřebu energie a tvorbu tepla.

Univerzální kompatibilita AC/DC zátěže: Typicky stejný model relé podporuje AC i DC zátěže (všimněte si potřeby potlačení DC oblouku). Tato flexibilita poskytuje hlavní výhody pro návrh produktu a řízení zásob.

Bezkonkurenční odolnost vůči životnímu prostředí a robustnost systému

V drsných průmyslových prostředích stabilita výrazně převyšuje mikrosekundové rychlosti přepínání. Elektromechanická struktura relé je činí robustnějšími než čistě elektronické součástky.

Inherentní elektromagnetická imunita: Cívky relé vykazují pozoruhodnou toleranci vůči řídicím signálům a zůstávají nedotčeny menšími výkyvy napětí a šumem signálu. V prostředích s intenzivním EMI (např. v blízkosti svářeček nebo vysokovýkonných invertorů) mohou polovodičová spínací zařízení selhat kvůli rušení. Relé se však nespustí chybně. To platí, pokud není napětí cívky trvale staženo pod nebo nad provozní prahovou hodnotu.

Extrémně široký rozsah provozních teplot: Relé průmyslové třídy pracují stabilně od -40 °C do 85 °C, přičemž některé modely tolerují i ​​vyšší teploty. Výkon polovodičových součástek se může výrazně lišit s teplotou. To zahrnuje odpor a rychlost spínání. To může potenciálně vést ke snížení výkonu nebo tepelnému zhroucení při vysokých teplotách. Často je nutné přidat chladiče nebo chlazení nuceným vzduchem, což zvyšuje složitost a náklady na systém.

Odolnost proti nárazům, vibracím a prachu: Speciálně navržená relé odolná proti nárazům se zesílenými vnitřními strukturami a zalévacími směsmi se používají pro mobilní aplikace, jako je železniční doprava a stavební stroje. Ty zajišťují stabilní kontakt při nepřetržitých vibracích a nárazech a zabraňují falešnému rozpojení.  Jejich utěsněná konstrukce také účinně blokuje pronikání prachu a vlhkosti, což je často nedosažitelná výzva s otevřenými deskami PCB.

Minimalistické řešení problémů a výjimečné pohodlí při údržbě

Pro zákazníky, kteří hledají minimální prostoje a maximální efektivitu údržby, představuje „vnímatelnost“ a „obslužnost“ relé jeho základní hodnotu.

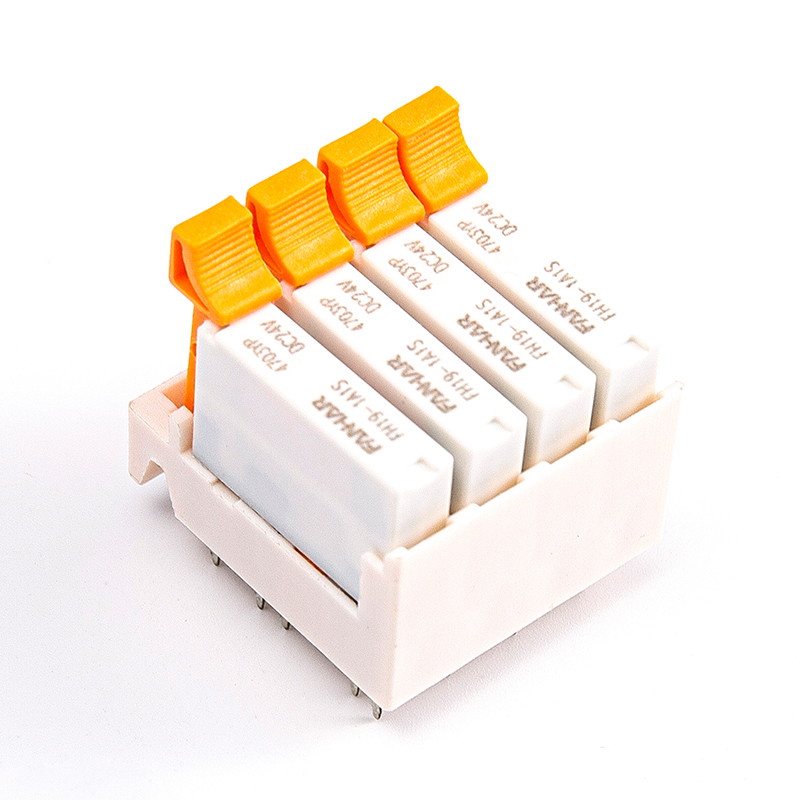

Viditelnost stavu v reálném čase: I když nejsou pod napětím, jsou polohy kontaktů mnoha relé jasně zobrazeny mechanickými indikátorovými praporky, kromě toho, že jsou viditelné přes pozorovací okénka. Klasické slyšitelné „cvaknutí“ po zapojení poskytuje technikům okamžitý poslech. zpětná vazba, umožňující rychlou předběžnou lokalizaci závady.

Diagnostický proces bez specializovaných nástrojů: Pracovníci údržby potřebují k provádění většiny diagnostik pouze multimetr: měření odporu cívky k určení otevřených obvodů a měření odporu kontaktů k identifikaci oblouku nebo slepení. To eliminuje potřebu drahých logických analyzátorů nebo nástrojů pro ladění softwaru, snižuje překážky údržby a náklady na nástroje.

Modulární výměna a předvídatelná životnost: Relé běžně využívají standardní montáž na lištu nebo instalaci ve stylu zásuvky. Ve výrobních linkách nebo velkých zařízeních výměna jednoho relé během několika minut při poruše obvodu výrazně minimalizuje prostoje systému. Jejich životnost je navíc jasně definována „mechanickou životností“ a „elektrickou životností“. Uživatelé mohou provádět preventivní údržbu vědeckým způsobem na základě provozní frekvence a typu zátěže. To jim umožňuje vyměňovat díly v dávkách. Mohou to udělat před koncem jejich očekávané životnosti. Tím se zabrání přerušení výroby.

Bezkonkurenční nákladová efektivita v malých až středních systémech

V nákladově citlivých a funkčně specifických aplikacích poskytují reléová řešení výjimečnou celkovou ekonomickou hodnotu.

Nízké počáteční investice a nulové náklady na vývoj: U vyhrazeného automatizačního stroje nebo malé výrobní linky může řídicí logika sestávat z pouhých desítek relé a časovačů. Reléová řešení eliminují výdaje na hardware PLC, licenční poplatky za software a nákladný čas inženýrského programování. Jakmile je zapojení dokončeno, logika je trvale opravena a ověřena.

Výhoda celkových nákladů na vlastnictví: U logického řízení s pevnou funkcí vyžadující minimální změny má stabilita a udržovatelnost řešení relé za následek výjimečně nízké celkové náklady na vlastnictví. Odstraňují obavy ze selhání softwaru, virové interference nebo upgradu firmwaru.

Bezproblémová technologie a přechod talentů: Ladder diagram – globálně standardizovaný programovací jazyk PLC – kreslí své grafické symboly a logické koncepty přímo z řídicích obvodů relé. To umožňuje zkušeným elektrikářům a zkušeným technikům bezproblémově porozumět, navrhovat a udržovat moderní systémy založené na PLC, což výrazně snižuje obtížnost a náklady na modernizaci podnikových technologií a školení personálu.

Nejvyšší ochrana v systémech kritických z hlediska bezpečnosti

V oblastech zahrnujících bezpečnost lidí a zařízení je základním principem návrhu „bezpečné proti selhání“. Fyzikální vlastnosti relé z nich dělají

konečný zabezpečení pro stavbu bezpečnostních obvodů.

Určené poruchové režimy a nucené odpojení: Toto je hlavní důvod, proč jsou relé v bezpečnostních obvodech nenahraditelná. Během ztráty napájení se normálně sepnuté kontakty relé fyzicky a násilně vrátí do sepnutého stavu, zatímco normálně otevřené kontakty jsou násilně odpojeny. Tato vlastnost je široce používána v obvodech nouzového zastavení, blokování bezpečnostních dveří a smyčkách ochrany proti přetížení. Ztráta napájení systému okamžitě spustí bezpečný stav – jednoduchý, přímý a absolutně spolehlivý ochranný mechanismus, jehož jistota daleko předčí softwarová řešení náchylná k selhání v důsledku nefunkčních programů nebo zablokování čipů.

Soulad s bezpečnostními standardy: Mnoho reléových modulů bezpečnostních relé po celém světě prošlo přísnou certifikací funkční bezpečnosti. (např. IEC 61508, ISO 13849). Tyto moduly dosahují vysoké úrovně integrity bezpečnosti prostřednictvím hardwarové logiky, jako je redundance, vlastní monitorování a křížové monitorování, a nacházejí široké využití ve vysoce rizikových odvětvích, jako je výroba automobilů a řízení výtahů.

Zjednodušená hardwarová redundance: Řízení redundance na hardwarové úrovni lze snadno dosáhnout pomocí jednoduchých sériových (logika AND) nebo paralelních (logika OR) více kontaktů relé. To umožňuje budovat systémy, které zůstanou bezpečné, i když jednotlivé komponenty selžou. Intuitivnost a spolehlivost tohoto redundantního návrhu se jen těžko vyrovná redundanci softwaru.

Budování průmyslových základů pomocí polovodičové technologie

Relé a polovodičová technologie nejsou náhražky, ale symbiotické partnery. Zatímco přijímáme integrované obvody a PLC pro zpracování signálu, vysokorychlostní výpočty a komplexní logiku, relé zůstávají důvěryhodnými spojenci inženýrů ve scénářích vyžadujících vysokou izolaci, výkonné funkce měniče, extrémní odolnost vůči prostředí, maximální spolehlivost a bezpečnost a optimalizované celkové náklady životního cyklu.

Fanhar se zavázal přinášet inovace do klasické reléové architektury. Vývojem nových kontaktních materiálů ze slitiny stříbra pro snížení kontaktního odporu a potlačení oblouku, optimalizací systémů magnetických obvodů pro snížení spotřeby energie a zvýšení citlivosti a posílením těsnících technologií pro zlepšení adaptability na životní prostředí neustále dodáváme hodnotu našim zákazníkům.
