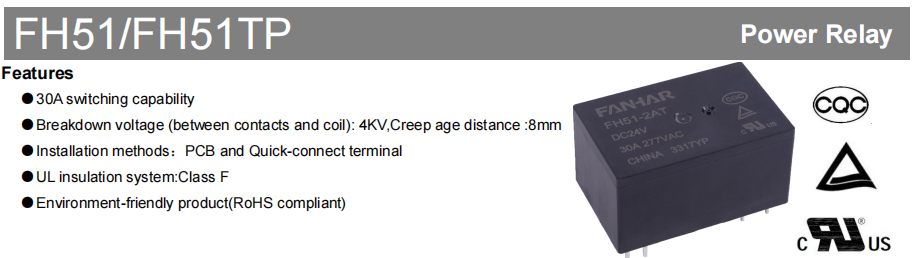

Průmyslové relé FH51/FH51TP

Relé jsou důležitými ovládacími prvky v moderním průmyslovém řízení, domácích spotřebičích a energetických systémech. Jejich spolehlivost, bezpečnost a dlouhá životnost mají přímý vliv na to, jak dobře systém funguje a jak se o něm uživatelé cítí. Vysoce výkonná relé řady FH51 / FH51TP poskytují vynikající spínací schopnost, izolační výkon a flexibilní možnosti montáže a poskytují stabilní, bezpečná a odolná řešení řízení pro širokou škálu aplikací s vysokým zatížením.

Přehled produktu

Relé řady FH51 využívají izolační systém třídy F UL a nabízejí maximální spínací kapacitu až 50A. Podporují dva způsoby montáže – svorky PCB a svorky pro rychlé připojení – pro přizpůsobení různým konstrukčním návrhům a výrobním procesům. Produkty splňují environmentální normy RoHS, což je činí vhodnými pro aplikace s přísnými požadavky na bezpečnost, ochranu životního prostředí a dlouhodobou spolehlivost.

Klíčové výhody

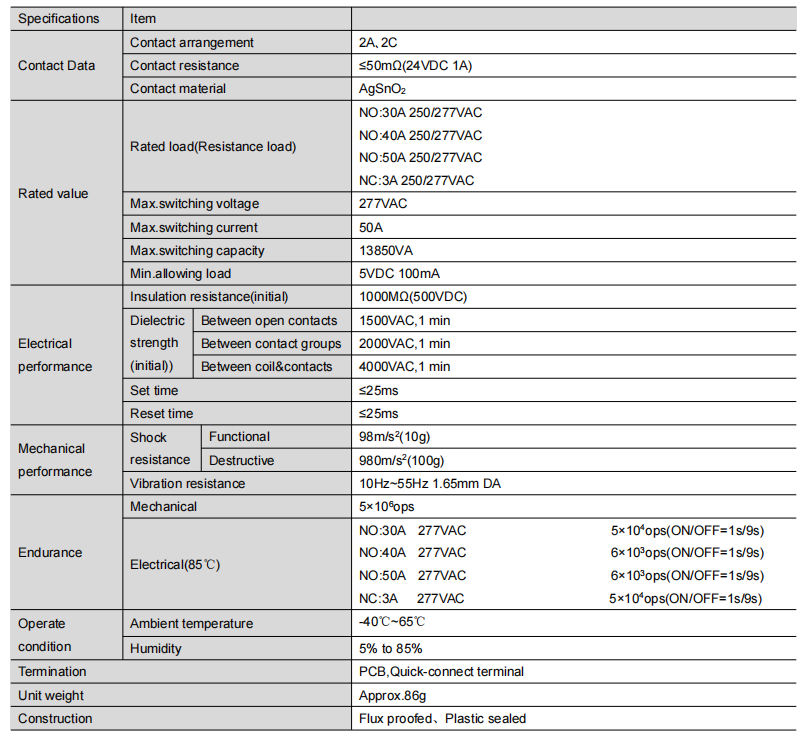

Schopnost spínání vysokého zatížení pro vysoce výkonná zařízení

Normálně otevřené (NO) kontakty podporují 30A / 40A / 50A při 250/277VAC; normálně zavřené (NC) kontakty podporují 3A při 250/277VAC

Maximální spínací kapacita dosahuje 13 850 VA, je schopna pracovat s vysoce výkonnými zařízeními, jako jsou kompresory klimatizace, ohřívače a průmyslové motory

Vynikající izolace a dielektrická pevnost pro bezpečnost systému

Dielektrická pevnost mezi cívkou a kontakty: 4000VAC, zajišťuje spolehlivou izolaci mezi vysokonapěťovými a nízkonapěťovými obvody

Povrchová vzdálenost: 8 mm, účinně zvyšuje rezervu elektrické bezpečnosti a snižuje riziko úniku

Počáteční izolační odpor: 1000MΩ (při 500VDC) pro dlouhodobý stabilní provoz

Vícenásobné uspořádání kontaktů a možnosti montáže pro flexibilní přizpůsobení

K dispozici s 2A (dva kontakty NO) a 2C (dva přepínací kontakty) pro splnění různých požadavků na řídicí logiku

Vyberte si mezi svorkami PCB nebo rychloupínacími svorkami (TP) pro usnadnění automatizované montáže a údržby na místě, což zvyšuje efektivitu výroby

Široký rozsah napětí cívky a nízká spotřeba energie

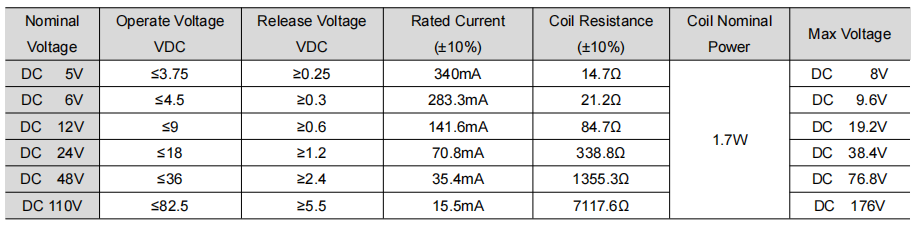

Možnosti napětí cívky: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibilní s různými řídicími obvody

Jmenovitý výkon: 1,7 W, vyvažuje spolehlivý zátahový výkon a energetickou účinnost systému

Robustní výkon v náročných prostředích

Rozsah provozních teplot: -40 ℃ až 65 ℃, vhodné pro extrémní chladné a vysokoteplotní podmínky

Odolnost proti vibracím: 10Hz~55Hz, 1,65mm DA; odolnost proti nárazům: 980 m/s² (100 g), ideální pro průmyslová zařízení s častými vibracemi

K dispozici v provedení odolných proti tavidlu a utěsněných plastem, aby odpovídaly čistotě životního prostředí:

Odolné proti toku: doporučeno pro čisté prostředí bez H₂S, SO₂, NO₂ a prachu

Plastové těsnění: doporučeno do nečistého prostředí obsahujícího výše uvedené nečistoty, zvyšuje dlouhodobou spolehlivost

Typické aplikace

Domácí spotřebiče: klimatizace, ohřívače vody, mikrovlnné trouby, elektrické ohřívače, odvlhčovače

Industrial Control: řízení motorů, systémy řízení spotřeby, automatizační zařízení, průmyslová topná zařízení

Energetické systémy: inteligentní měřiče, řízení distribuce energie, nabíjecí zařízení, nová energetická zařízení

Shrnutí

Vysoce výkonná relé řady FH51 / FH51TP kombinují schopnost vysokého zatížení, silný izolační výkon, flexibilní konfiguraci a přizpůsobivost drsnému prostředí, což z nich dělá ideální volbu pro vysoce spolehlivé řídicí systémy. Ať už jde o domácí spotřebiče, průmyslová zařízení nebo energetické systémy, řada FH51 poskytuje stabilní, bezpečnou a odolnou základní řídicí komponentu pro vaše návrhy.
