Průmyslové relé FH50

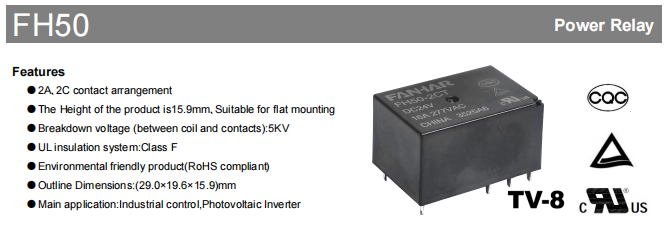

V současné rychle se měnící oblasti průmyslové automatizace a obnovitelné energie překonaly požadavky na základní systémové komponenty – relé – základní roli „aktivace a deaktivace obvodů“. Nyní musí odolat drsnějšímu prostředí, zvládnout vyšší energetické zatížení, zajistit prodlouženou životnost a splňovat přísné celosvětové ekologické předpisy. Dnes poskytujeme hloubkovou analýzu FH50 High-Power Relay, 16A vysoce výkonného zařízení speciálně navrženého pro náročné aplikace, jako je průmyslové řízení a fotovoltaické invertory.

Hlavní výhody

FH50 představuje více než jen relé; je to pevný závazek ke stabilitě systému. Jeho hlavní silné stránky jsou zřejmé v následujících aspektech:

Design s vysokou hustotou, flexibilní instalace

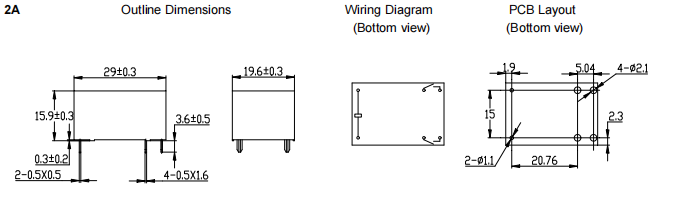

Díky kompaktním rozměrům pouhých 29,0 mm (D) x 19,6 mm (Š) x 15,9 mm (V) je díky svým malým rozměrům mimořádně vhodný pro montáž na plocho. To efektivně šetří cenný prostor na desce plošných spojů a dokonale se hodí k modernímu trendu miniaturizace a designu s vysokou hustotou v průmyslových zařízeních. Jeho lehká konstrukce, přibližně 16,5 g, také usnadňuje automatizovanou montáž a výrobu.

Elektrická izolace a bezpečnost

Ultra-vysoké výdržné napětí: Dielektrická pevnost mezi cívkou a kontakty dosahuje úžasných 5000VAC. To zajišťuje silnou elektrickou izolaci systému, a tím chrání nízkonapěťové řídicí obvody před chybami na vysokonapěťové straně – zásadní charakteristika ve vysokonapěťových aplikacích, jako jsou fotovoltaické měniče.

Izolační hodnocení: Počáteční izolační odpor dosahuje 1000 MΩ (při 500 V DC), což zajišťuje zanedbatelný svodový proud.

Izolační systém třídy UL F: To znamená, že izolační materiály vydrží teploty až 155 °C, což poskytuje značnou bezpečnostní rezervu a zlepšenou spolehlivost.

Výkonná schopnost manipulace s nákladem

Jmenovité zatížení 16A: Snadno zvládne odporovou zátěž 16A při 277VAC, s maximálním spínacím výkonem až 4432VA. To je dostatečné pro provoz různých průmyslových strojů, motorů, ohřívačů a dalších zařízení.

Vysoce kvalitní kontakty: Využívá ekologicky udržitelný kontaktní materiál AgSnO2 (oxid stříbrný). Ve srovnání s tradičním AgCdO nabízí AgSnO2 odolnost vůči svařování a erozi obloukem, což vede k výjimečnému výkonu v aplikacích s vysokým proudem a vysokým rázem a výrazně prodlužuje elektrickou životnost.

Možnost minimálního zatížení: Podporuje minimální zatížení až do 5V DC 100 mA, což umožňuje jeho použití v některých scénářích přepínání signálu, čímž se zvyšuje jeho všestrannost.

Rychlá odezva a vysoká robustnost

Rychlý provoz: Doba provozu ≤ 10 ms, doba uvolnění ≤ 5 ms, splňující požadavky na rychlou reakci v průmyslových řídicích systémech.

Široká přizpůsobivost prostředí: Rozsah provozních teplot je -40 °C až 85 °C, s vlhkostí v rozmezí 5 % až 85 %. Funguje spolehlivě jak v extrémních mrazech, tak v intenzivním horku.

Vynikající mechanický výkon: Vykazuje odolnost proti otřesům 10 g (provozní) a 100 g (katastrofické), kromě odolnosti vůči vibracím 10 Hz až 55 Hz, 1,5 mm DA. To zaručuje spolehlivou funkčnost v průmyslových prostředích vystavených mechanickým vibracím a nárazům.

Hloubková analýza technických parametrů (nezbytná pro výběr)

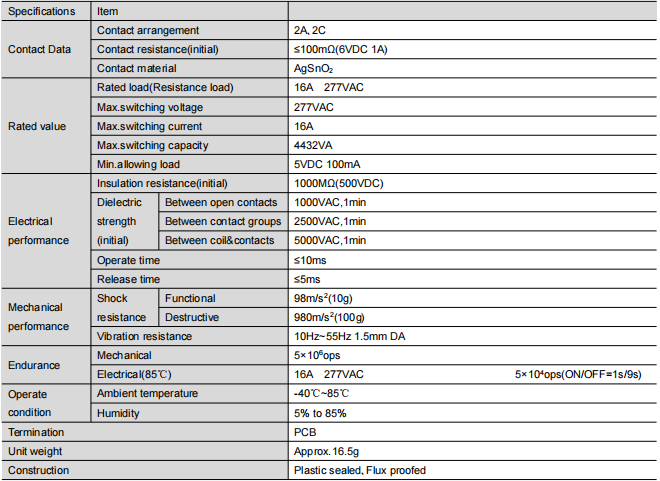

Abychom vám pomohli s přesnějším výběrem, poskytujeme hlubší výklad klíčových technických parametrů:

Typické aplikace: Mimo PV a průmyslové řízení

Zatímco jeho primární aplikace jsou průmyslové řízení a fotovoltaické střídače, na základě jeho výkonu je FH50 také široce používán v:

FV střídače: Pro spínací a ochranné obvody na straně stejnosměrného i střídavého proudu. Charakteristika vysokého výdržného napětí dokonale odpovídá vysokonapěťovému prostředí FV systémů.

Průmyslové ovládací panely: Fungují jako prostředník mezi PLC, časovači, regulátory teploty a externími zátěžemi, včetně motorů, solenoidových ventilů a ohřívačů.

Chytrý dům / automatizace budov: Používá se při regulaci vysoce výkonného osvětlení, systémech HVAC, řízení čerpadel atd.

Nabíjecí zařízení EV: V nabíjecích hromadách střídavého proudu, fungující jako klíčová součást pro přepínání řídicího pilota a hlavního okruhu.

Řízení spotřeby: Pro přepínání napájení a řízení výstupu v zařízeních, jako jsou UPS a regulátory napětí.

Průvodce výběrem a použitím: Jak si vybrat tu nejlepší?

Dokumentace zdůrazňuje dva konstrukční typy, které jsou klíčové pro proces výběru:

Typ odolný proti tavidlu:

Doporučené prostředí: Čisté prostředí, například uvnitř domácích spotřebičů nebo klimatizovaných rozvodných skříní. Účinně zabraňuje průniku plynů z tavidla do relé během procesu pájení desek plošných spojů.

Poznámka: Nezajišťuje úplnou ochranu proti pronikání vnějších korozivních plynů (jako je H2S, SO2, NO2) a pevných částic.

Typ s plastovým těsněním:

Doporučené prostředí: Nečisté nebo abrazivní podmínky, včetně chemických zařízení, venkovních strojů nebo dílen se zvýšenou koncentrací prachu. Jeho vnitřní kontakty jsou zcela izolovány od vnějšího prostředí a nabízejí odolnost proti korozi a ochranu proti prachu.

Závěr: Pokud máte extrémní požadavky na dlouhodobou spolehlivost nebo nemůžete předvídat konečné provozní prostředí, je robustnějším řešením volba plastového těsnění.

Připomenutí instalace a designu

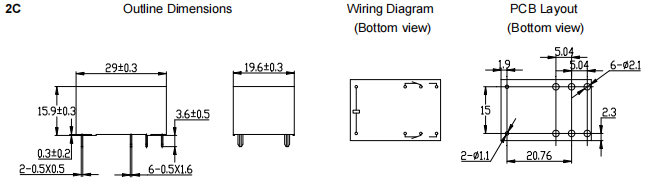

Přísně dodržujte doporučenou toleranci rozložení plošných spojů (±0,1 mm) a tolerance obrysových rozměrů, abyste zajistili správnou montáž a kvalitu pájení.

Během manipulace s výrobkem a jeho instalace se vyvarujte pádu nebo jeho vystavení silným nárazům, protože to může způsobit změny jeho vnitřních parametrů.

Shrnutí a Outlook

Vysokovýkonové relé FH50, charakteristické svou kompaktní velikostí, izolačním napětím až 5 kV, významnou zatížitelností 16 A a komplexními mezinárodními bezpečnostními certifikacemi (UL, TUV, CQC), představuje skvělou volbu pro průmyslové řízení a sektory obnovitelné energie. Převyšuje jednoduchou spínací součást; působí jako zásadní spojenec, který zajišťuje trvalý a spolehlivý výkon vašeho systému a zvyšuje konkurenceschopnost vašich produktů na trhu.

FH50 je příkladnou volbou pro ty, kteří hledají vysoce výkonné, vysoce spolehlivé výkonové relé, které si zaslouží průzkum a vyhodnocení. Okamžitě se na nás obraťte, abyste získali vzorky a technickou pomoc a umožnili FH50 chránit váš nadcházející projekt!

Upozornění: Parametry v tomto článku jsou sestaveny na základě veřejných datových listů. Konkrétní výběr a design naleznete v oficiálním nejnovějším technickém listu. Specifikace produktu se mohou bez upozornění změnit.
