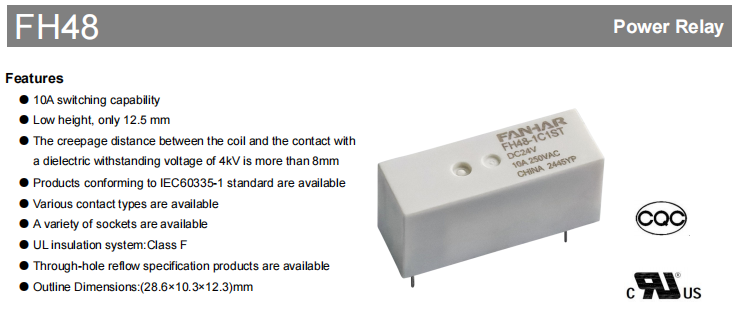

Průmyslové relé FH48

Automatizační zařízení, domácí spotřebiče a průmyslové řídicí systémy spoléhají na relé, protože jsou spolehlivá a prostorově úsporná. Přesně pro tento účel je určeno relé řady FH48. Integruje vysokou spínací schopnost. Má také ultratenký design. Má izolační výkon. Má rozsáhlé certifikace. To poskytuje inženýrům robustní a kompaktní řešení.

Hlavní výhody

Podstata řady FH48 spočívá v její přesné technické vyváženosti. I přes své kompaktní rozměry 28,6×10,3×12,3mm je schopen spínat zátěže až 10A. Jeho ultra nízká výška pouhých 12,5 mm je zvláště pozoruhodná, protože uvolňuje cenný prostor pro stále štíhlejší elektronická zařízení a plošné spoje s vysokou hustotou. Výrobek využívá konstrukci odolnou proti toku nebo zcela plastovou utěsněnou konstrukci, která účinně odpuzuje prach, vlhkost a škodlivé plyny (jako je H₂S a SO₂), čímž zajišťuje stabilní provoz od 85℄ a ℃₂ přizpůsobení různým prostředím od čistých prostor až po průmyslové prostředí.

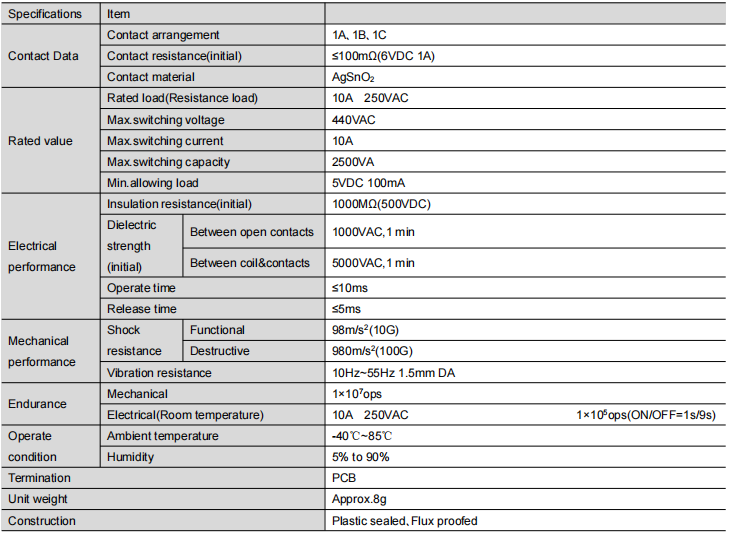

Klíčové technické parametry a výkon

Tato řada relé nabízí vynikající výkon a spolehlivé detaily:

Elektrický výkon : Využívá kontaktní materiál oxidu stříbra (AgSnO₂), který nabízí silnou odolnost proti erozi elektrickým obloukem. Počáteční přechodový odpor je ≤100 mΩ, což zajišťuje nízkou spotřebu energie a dlouhou životnost. Izolační odpor dosahuje 1000MΩ a dielektrická pevnost mezi cívkou a kontakty je 5000VAC, což zajišťuje robustní bezpečnostní bariéru.

Mechanické a odolné : Rychlá doba ovládání a uvolnění (≤10 ms / ≤5 ms) zajišťuje rychlou odezvu. Mechanická výdrž je až 10 milionů operací. Při jmenovité zátěži 10A 250VAC dosahuje elektrická výdrž také 10 milionů operací, což odpovídá potřebám dlouhodobého stabilního provozu.

Flexibilní pohon : Poskytuje širokou škálu možností napětí cívky od DC 5V do DC 60V, se spotřebou energie v rozsahu od 250mW do 300mW, což usnadňuje bezproblémovou integraci s různými řídicími obvody.

Flexibilní průvodce konfigurací a výběrem

Řada FH48 poskytuje vysoce flexibilní konfigurace pro splnění různých požadavků na návrh obvodů:

Kontaktní formulář : Nabízí tři základní konfigurace: 1A (normálně otevřeno), 1B (normálně zavřeno) a 1C (přepínací).

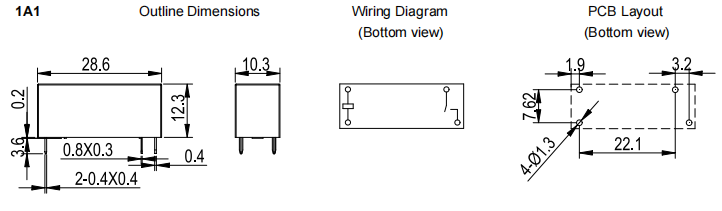

Typ montáže : Je použito mnoho konfigurací pinů PCB (typ 1, 2, 3) s komplexními rozměrovými schématy a pokyny pro zapojení, které je doplňují.

Úroveň ochrany :Výběr mezi standardním typem odolným proti tavidlu a verzí s plně plastovým těsněním závisí na provozním prostředí.

Objednací kód "FH48-1A1ST-XXXDC12V" jasně označuje typ, tvar kontaktu, způsob montáže, konstrukci, materiál kontaktu a napětí cívky, což usnadňuje přesný výběr.

Bezpečnostní schválení a shoda

Produkt získal několik mezinárodních běžných bezpečnostních certifikací, včetně:

UL / cUL (číslo souboru E475405)

TÜV (číslo souboru R 50610371)

CQC (číslo souboru CQC23002412542)

Tyto certifikace zahrnují různé jmenovité hodnoty napětí a zatížení, což dokazuje, že relé FH48 splňuje přísné mezinárodní bezpečnostní normy a je vhodné pro použití na globálních trzích, zejména v odvětvích, jako jsou domácí spotřebiče (IEC60335-1) a průmyslové řízení.

Oblasti použití

Díky svému spolehlivému výkonu a kompaktní konstrukci je relé řady FH48 široce používáno v:

Domácí spotřebiče : Hlavní ovládání nebo spínání napájení v klimatizacích, pračkách, myčkách nádobí atd.

Průmyslová kontrola : Výstupní moduly pro programovatelné logické automaty, regulátory motorů a přístrojové vybavení.

Energetická zařízení : UPS systémy, moduly distribuce energie, chytré měřiče.

Komunikační infrastruktura: Vybavení základnových stanic, správa energie sítě.

Nová energetická vozidla : Doplňkové obvody pro správu baterie, regulaci nabíjení atd.

Závěr

Se svým elektrickým výkonem, robustní mechanickou konstrukcí, flexibilními možnostmi designu a komplexními bezpečnostními certifikacemi se relé řady FH48 stalo ideální volbou pro aplikace vyžadující vysokou spolehlivost a prostorově úsporný design. Není to pouze součást, ale nezbytný spolupracovník při zaručení spolehlivého a bezpečného provozu vašeho zařízení.
