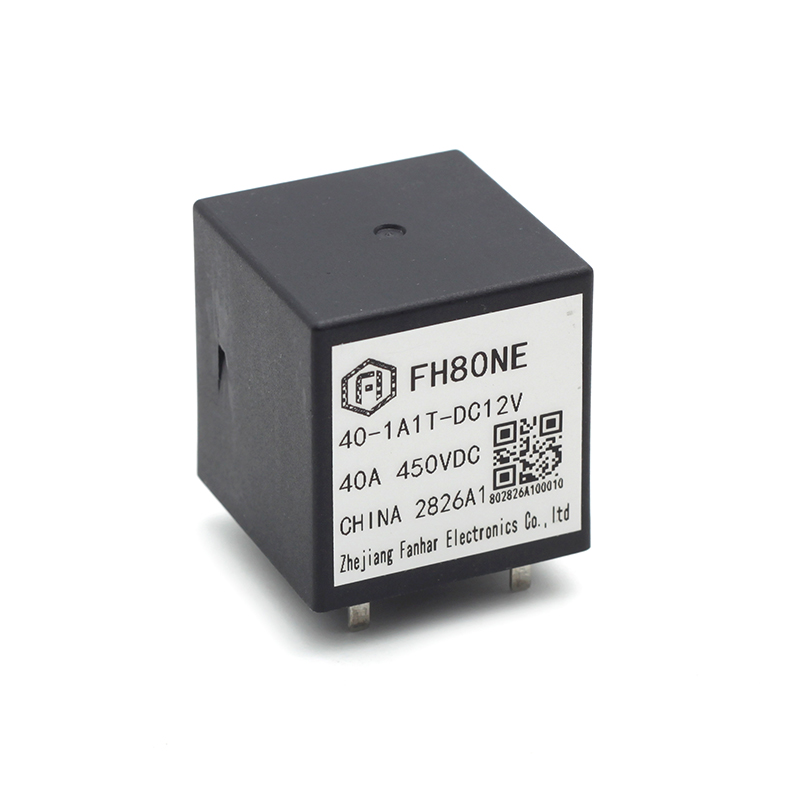

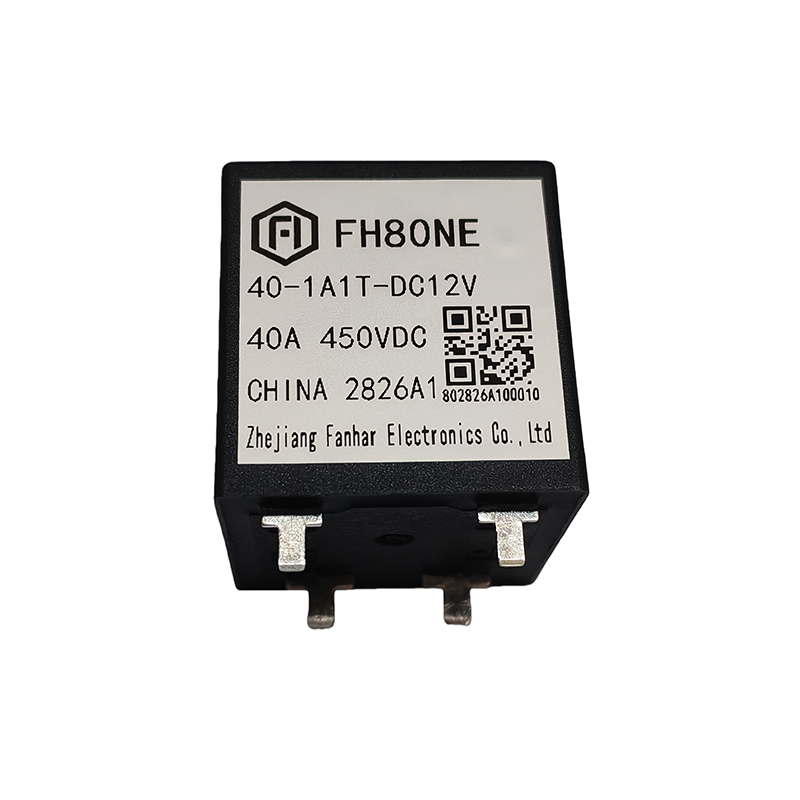

FH80NE 40A nové energetické relé

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A

Kontaktní odpor (počáteční)

≤5mΩ(6VDC 20A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Hodnoceno aktuální

40A

Jmenovité zatížení (odporové zatížení)

40A   450VDC

Max.spínací napětí

750 V DC

Max. vypínací proud

50A (450 VDC)≥1op

Max.spínací kapacita

22 500 VA

Elektrické

výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

2000VAC, 1min

Mezi cívkou a kontakty

3000VAC, 1min

Doba provozu (při jmenovitém napětí)

≤30 ms

Doba vydání (při jmenovitém napětí)

≤10 ms

Mechanické

výkon

Odolnost proti otřesům

Funkční

196 m/s ² (10 g)

Destruktivní

490 m/s ² (100 g)

Odolnost proti vibracím

10Hz–500Hz   49 m/s²

Vytrvalost

Mechanické

1×10 ⁵ ops

Elektrické(Resistive)

Přepínání: 1×10 ³ ops（450VDC,40A）

Přepínání: 1×10 ⁴ ops（450VDC,10A）

Přepínání: 4×10 ³ ops（650VDC,12A）

Provedení: 7,5×10 ⁴ ops（450VDC,35A）

Výroba  ： 5×10 ⁴ ops（750VDC,40A）

Proudová zatížitelnost

40A

60A: 30min

80A: 60s

160A: 5s

240A: 3s

400A: 0,6s

Operovat

stavu

Okolní teplota

-40℃~85℃

Vlhkost

5%~85%RH

Jednotková hmotnost

Přibližně 55 g (bez přílohy)

Stavebnictví

Flux proofed
