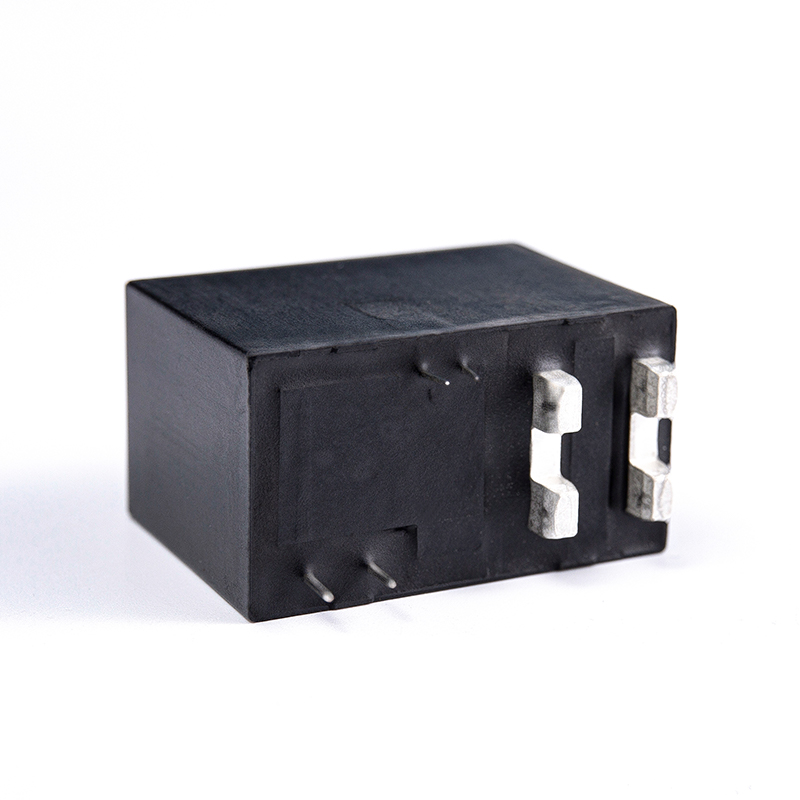

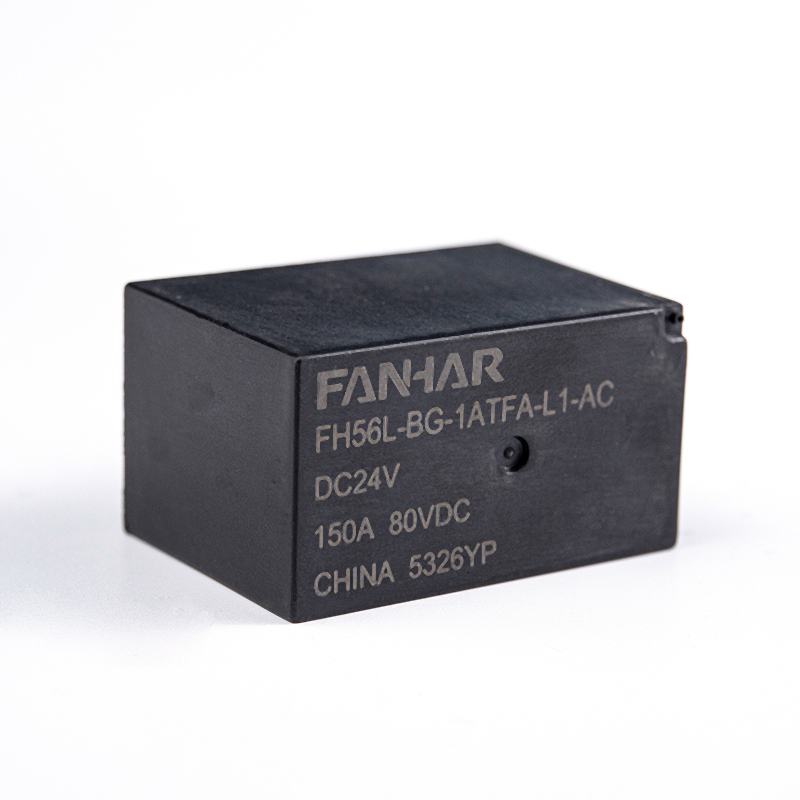

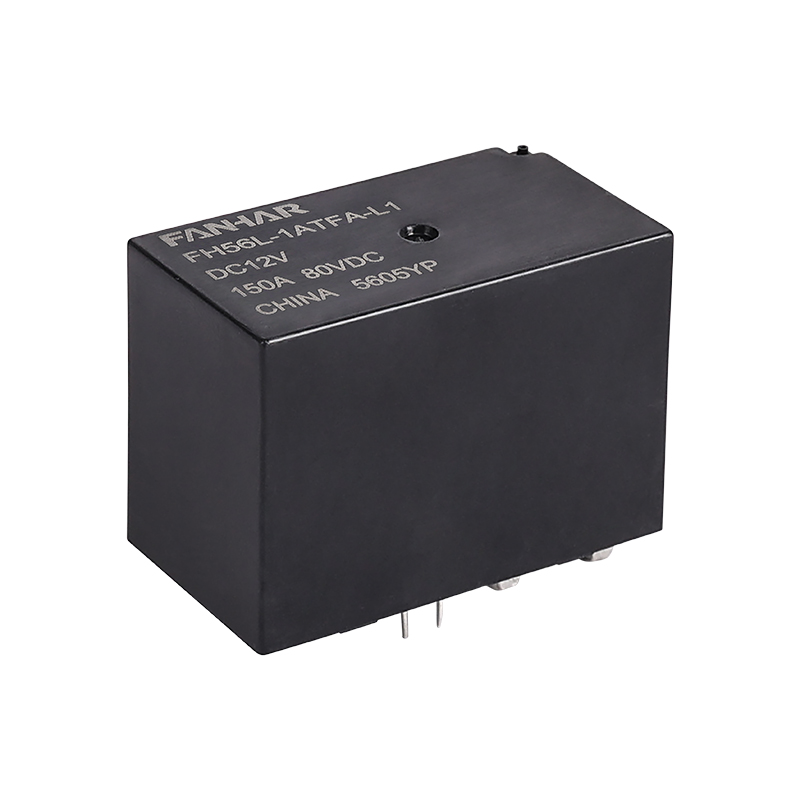

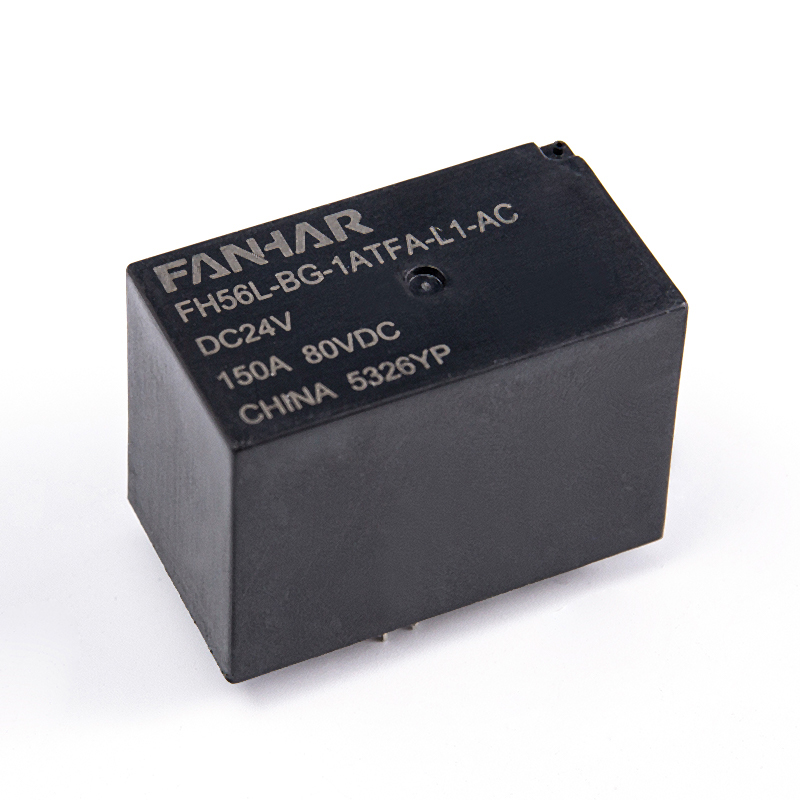

FH56L 125A západkové relé

Vlastnosti:
Spínací schopnost 150A
Volitelná kontaktní mezera > 2,0 mm
Je vyžadováno pouze pulzní budicí napětí, úspora energie a ochrana životního prostředí Produkt šetrný k životnímu prostředí (v souladu s RoHS)
Rozměry obrysu: (39,4×22×27,5) mm
Hlavní použití: Telekomunikace, strojírenské stroje, elektrická vozidla, automobily, vlaky, lodě a další elektronické řídicí systémy

Kontaktujte nás

Stáhnout

PŘEDCHOZÍ: FH56LG 125A přídržné relé DALŠÍ: Žádný další článek

Parametry
Použití
Popis

Parametry

Specifikace	Položka
Kontaktní údaje	Domluva kontaktu		1A
	Kontaktní odpor (počáteční)		≤1 mΩ (6V DC 1A)
	Kontaktní materiál		AgSnO ₂
Jmenovitá hodnota	Jmenovité zatížení (odporové zatížení)		Hlavní kontakt: Výroba 50A, Nosnost 125A, Vypínání 50A,80VDC Výroba 50A, Nosnost 150A, Vypínání 50A,60VDC Výroba 50A, přenos 125A, přerušení 50A,305VAC Výroba 50A, přenášení 150A, vypínání 50A, 277VAC Pomocný kontakt: 1A 6V DC
	Max.spínací napětí		Hlavní kontakt: 305VAC/80VDC Pomocný kontakt:6VDC
	Max.spínací proud		Hlavní kontakt: 50A Pomocný kontakt: 1A
	Max.spínací kapacita		Hlavní kontakt:15250VA/4000W Auxiliary contact:6W
	Min.povolení zatížení		5 V DC 100 mA
Elektrický výkon	Izolační odpor (počáteční)		100MΩ (500V DC)
	Dielektrická pevnost (počáteční)	Mezi otevřenými kontakty	2000VAC, 1min
		Mezi cívkou a kontakty	4000VAC, 1min
	Nastavte čas		≤20 ms
	Resetovat čas		≤20 ms
Mechanický výkon	Odolnost proti otřesům		98 m/s ₂ (10 g)
	Odolnost proti vibracím		980 m/s ₂ (10 g)
Vytrvalost	Mechanické		1× 10 ⁵ ops
	Elektrický (pokojová teplota)		Hlavní kontakt: 6×10 ³ 次(ZAPNUTO/VYPNUTO=1s/9s,odporové) Výroba 50A, Nosnost 125A, Vypínání 50A,80VDC Výroba 50A, Nosnost 150A, Vypínání 50A,60VDC Výroba 50A, přenos 125A, přerušení 50A,305VAC Výroba 50A, přenášení 150A, vypínání 50A, 277VAC
Provozní stav	Okolní teplota		-40℃~85℃
	Vlhkost		5 % až 85 %
Ukončení			Cca 60g
Jednotková hmotnost			Flux proofed

Popis

FH56L Latching Relay 150A Switching Capability je vysoce výkonné elektromagnetické relé se spínací kapacitou 150A, vhodné pro různé elektrické aplikace. Výrobek využívá pokročilou technologii magnetického blokování, která dokáže realizovat automatické přepínání vysokých proudových zátěží ve stavu nízké spotřeby. Jeho hlavní funkcí je použití řídicích signálů s nízkým výkonem k ovládání obvodů s vysokým výkonem, čímž se účinně snižuje spotřeba energie a zabraňuje se problémům s přehříváním cívek relé a obvodů. Blokovací relé FH56L má dva stabilní stavy: normálně otevřené (NO) a normálně sepnuté (NC). Uživatelé mohou spouštět přepínání stavu pomocí pulzního signálu. Po dokončení sepnutí zůstane relé v posledním stavu, dokud opět nepřijme opačný signál. Díky této funkci je velmi vhodný pro scénáře aplikací, které vyžadují dlouhodobou údržbu stavu, jako je správa napájení, úložiště baterií nebo solární systémy pro výrobu energie. Relé podporuje jednofázové a třífázové konfigurace s maximálním kontaktním spínacím proudem až 150A a rozsahem řídicího napětí DC9V až DC12V atd., aby vyhovovaly potřebám různých zařízení. Jeho mechanická životnost je až 1 milionkrát, jeho elektrická životnost až 10 000krát a kontaktní napětí je sníženo na méně než 100 mV, což vykazuje vynikající stabilitu a odolnost. Západkové relé FH56L je kompaktní a snadno se instaluje, takže je vhodné pro návrhy montáže na PCB. Jeho volitelné pomocné kontakty se používají ke sledování polohy silových kontaktních bodů, což dále zvyšuje jeho flexibilitu a funkčnost. Ať už se používá v průmyslové automatizaci, automobilové elektronice nebo zelené energii, západkové relé FH56L může poskytnout spolehlivý výkon a efektivní řešení správy energie.
