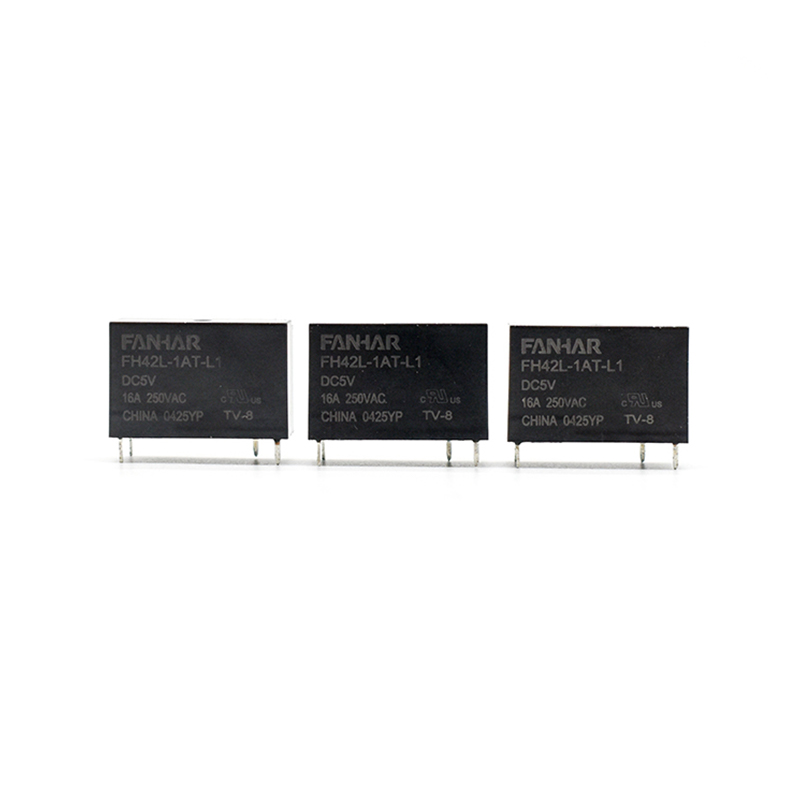

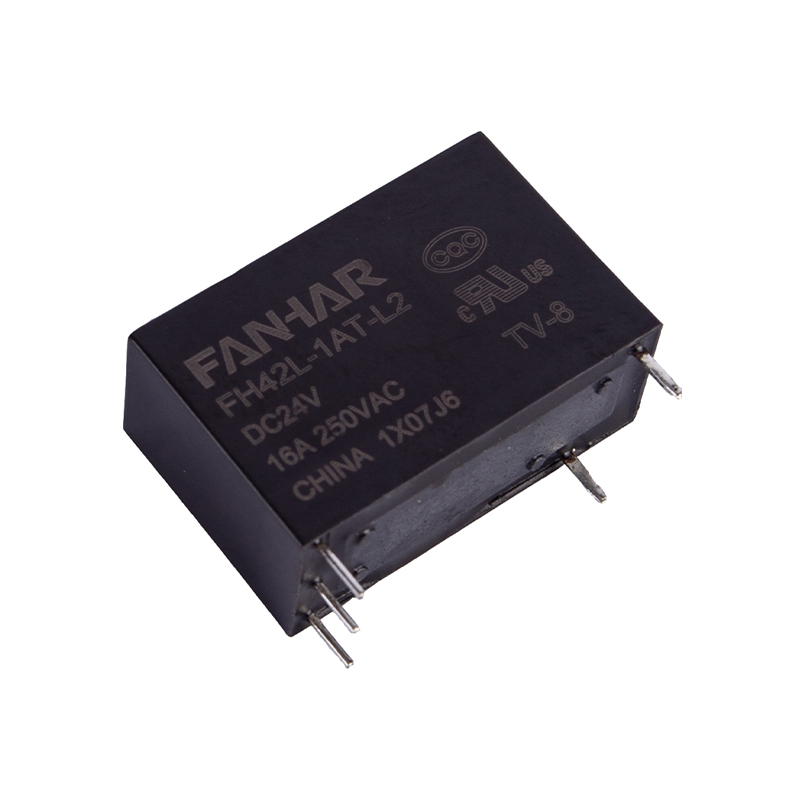

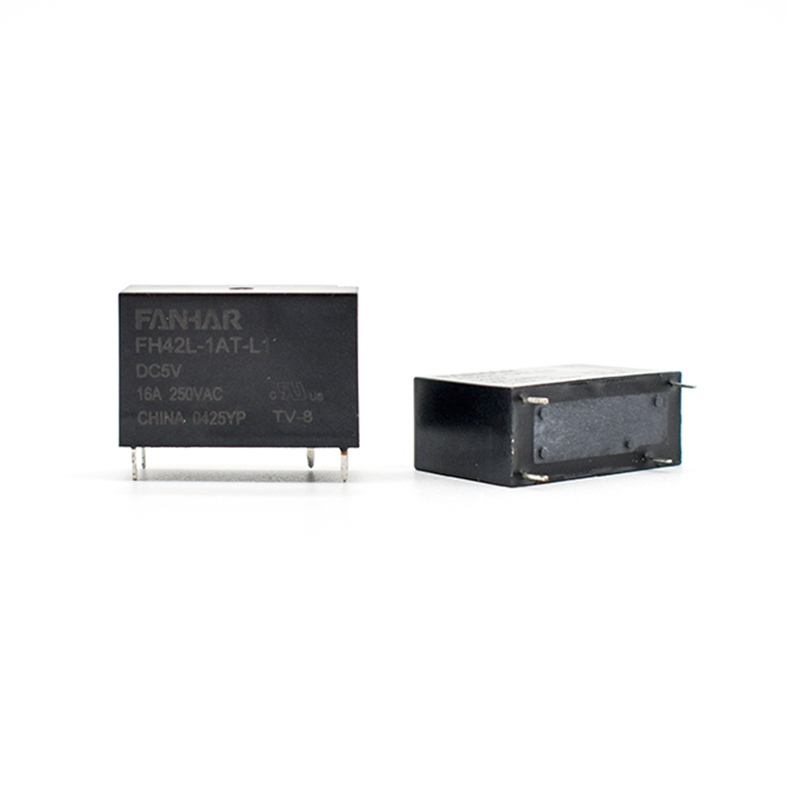

FH42L 16A 20A západkové relé Vyhovující UL CQC

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A až 1B

Kontaktní odpor

≤50mΩ (6V DC 1A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

16A  250VAC (standardy)

20A 250VAC

Max.spínací napětí

277 VAC

Max.spínací proud

20A

Max.spínací kapacita

4000 VA

Min.povolení zatížení

5 V DC 100 mA

Elektrický výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost

(počáteční))

Mezi otevřenými kontakty

1000 VAC, 1 min

Mezi cívkou a kontakty

4000 VAC,1 min

Nastavte čas

≤15 ms

Resetovat čas

≤15 ms

Mechanický výkon

Šok

odpor

Funkční

98 m/s ²

Destruktivní

980 m/s ²

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1×10 ⁶ ops

Elektrický (pokojová teplota)

16A  250VAC                                             9×10 ⁴ ops(ON/OFF=1s/9s)

20A 250VAC                                             5×10 ⁴ ops(ON/OFF=1s/9s)

600W 120VAC (zátěž LED žárovky)              5×10 ⁴ ops(ON/OFF=1s/9s)

TV-8                                       2,5×10 ⁴ ops(ON/OFF=1s/9s)

Provozní stav

Okolní teplota

-40℃~85℃

Vlhkost

5 % až 90 %

Ukončení

PCB

Jednotková hmotnost

Cca 8g

Stavebnictví

Utěsněno plastem､odolné proti toku
