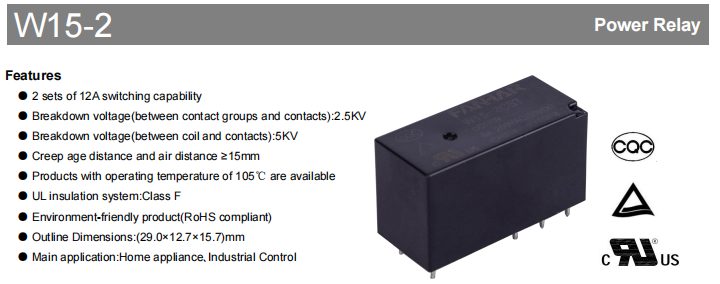

W15-2 Výkonové relé

Řada W15-2 je vysoce výkonná výkonové relé určeno pro použití v aplikacích řízení středního až vysokého zatížení. Jeho srdcem je duální sada, 12A nezávislá spínací schopnost, která umožňuje spolehlivé ovládání dvou okruhů, buď současně nebo jednotlivě. To poskytuje flexibilní řešení pro domácí spotřebiče, průmyslové řídicí systémy, automatizační zařízení a energetické systémy. Díky izolačnímu výdržnému napětí až 5 kV, rozšířenému rozsahu provozních teplot -40 °C až 105 °C a ekologickému designu v souladu s RoHS nabízí vysokou spolehlivost a dlouhou životnost v různorodých a náročných aplikačních prostředích.

Hlavní výhody

Řada W15-2 kombinuje vynikající výkon a odolnost ve svých malých rozměrech 29,0 × 12,7 × 15,7 mm.

Nezávislé dvoukanálové ovládání: Řada W15-2 kombinuje vynikající výkon a odolnost ve svých malých rozměrech 29,0 × 12,7 × 15,7 mm.

Robustní elektrická izolace: Odolné napětí 5 kV mezi cívkou a kontakty účinně potlačuje rušení a chrání nízkonapěťovou řídicí stranu.

Vynikající odolnost vůči životnímu prostředí: Nabízí se ve verzi pro vysoké teploty 105 °C s možností těsnění odolným proti prachu a kontaminaci, odolává průmyslovému prachu, vlhkosti a korozivním plynům (např. H₂S, SO₂).

Globální environmentální shoda: Je plně v souladu s RoHS a splňuje ekologické výrobní normy a mezinárodní předpisy pro přístup na trh.

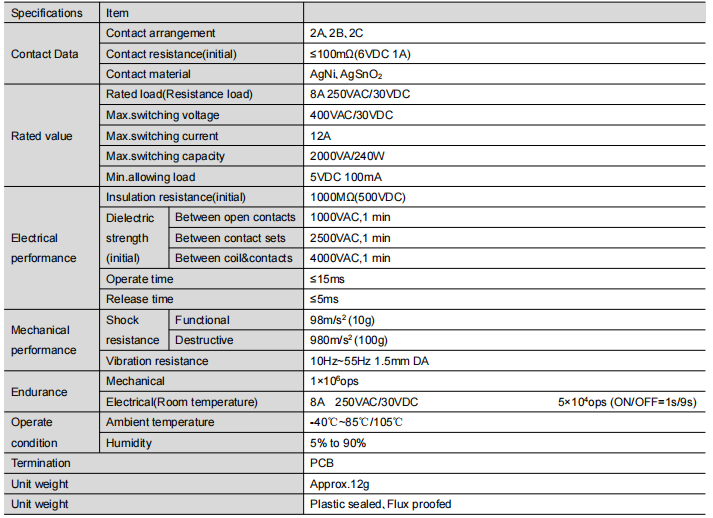

Podrobné technické specifikace

Kontaktní systém: Flexibilní a spolehlivý

Možnosti konfigurace: Existují tři typy formulářů: 2A (normálně otevřený), 2B (normálně zavřený) a 2C (přepínací). Ty lze použít k uspokojení různých požadavků na ovládání.

Nauka o materiálu:

AgNi Contacts: Všestranná volba nabízející vodivost a stabilitu kontaktu.

Kontakty AgSnO₂: Tento produkt je ideální pro indukční zátěže, jako jsou motory a cívky relé, je navržen pro náročné zatížení a vyznačuje se odolností proti oblouku a opotřebení.

Elektrický výkon: Maximální jmenovitý proud pro zátěž je 8A při 250VAC/30VDC, maximální spínací kapacita je 12A/400VAC a počáteční přechodový odpor je ≤100mΩ. Tím je zajištěno vysoce účinné vedení.

Izolace a bezpečnostní bariéra

Izolační odpor ≥1000MΩ (při 500VDC).

Komplexní dielektrická pevnost: 1000VAC mezi otevřenými kontakty, 2500VAC mezi sadami kontaktů a 4000VAC mezi cívkou a kontakty, vše po dobu jedné minuty.

Povrchová vzdálenost a vůle ≥15 mm, poskytující vysoce spolehlivou bezpečnostní izolaci.

Mechanický a dynamický výkon

Rychlá odezva: Řízení v reálném čase je zaručeno pouze v případě, že časování operace není větší než 15 ms a časování uvolnění není větší než 5 ms.

Dlouhá životnost: Mechanická životnost dosahuje až 1 000 000 operací; elektrická výdrž zůstává prodloužena při jmenovité zátěži.

Robustní konstrukce: Odolává vibracím (10–55 Hz, amplituda 1,5 mm) a destruktivnímu nárazu až do 100 g, takže je vhodný do náročných podmínek.

Kompatibilita cívky a pohonu

Pojme 12 běžných napětí v rozsahu od 3VDC do 110VDC, což usnadňuje bezproblémovou integraci s běžnými PLC a řídicími jednotkami.

Typické příklady: varianta 12VDC (provozní napětí ≤9,0VDC, odpor cívky 360Ω); Varianta 24VDC (provozní napětí ≤18,0VDC, odpor cívky 1440Ω), obě vykazují nízkou spotřebu přibližně 400mW.

Konfigurace přizpůsobivosti prostředí

Teplota: Standardní verze: -40 ℃ až 85 ℃; Vysokoteplotní verze: až 105℃.

Vlhkost: 5% až 90% RH.

Možnosti těsnění:

Typ s ochranou proti toku: Tento produkt je vhodný pro čistá vnitřní prostředí, jako jsou prostředí spotřební elektroniky a komunikačních zařízení.

Typ s plastovým těsněním: Toto je povinné pro průmyslové a venkovní prostředí, kde je znečištění korozívním plynem nebo prachem.

Globální certifikace, vaše jistota

Řada W15-2 je držitelem klíčových mezinárodních certifikací, které jsou vaším pasem pro globální distribuci produktů.

Certifikace UL/C-UL (E475405): Uznává jmenovitou zátěž 8A 250VAC/30VDC, podporuje zatížení motoru a osvětlení.

Certifikace TUV (R 50332875): Pokrývá všechny konfigurace kontaktů, certifikuje zátěž 12A a provoz při vysoké teplotě 105℃.

Čínská certifikace CQC (CQC15002137649): Splňuje požadavky čínské povinné certifikace produktů.

Izolační systém: Izolační materiály UL třídy F (155 ℃) zaručují konzistentní výkon za dlouhodobých vysokých teplot.

Průvodce typickými aplikacemi a výběrem

Široké oblasti použití:

Domácí spotřebiče: Kompresory klimatizace, motory praček, ovládání vysoce výkonných kuchyňských spotřebičů.

Průmyslové řízení: Výstupní moduly PLC, start/stop motoru, spínání ohřívače.

Automatizační vybavení: Robotická ramena, dopravníky, řízení montážní linky.

Správa energie: Přepínání přenosu UPS, řízení PV invertoru, řízení okruhu nabíjení EV.

Průvodce přesným výběrem:

Formát modelu: W15-2AST-XXX

Rozdělení kódu:

Kontakty: 2A (NO), 2B (NC), 2C (CO)

Těsnění: nulové (odolné proti toku), S (plastové těsnění)

Kontaktní materiál: Nil (AgNi), T (AgSnO₂)

Speciální kód: např. G (pozlacené kontakty pro mikrosignály)

Napětí cívky: 3-110VDC volitelně

Rada pro výběr: Přísně vybírejte typ těsnění na základě popisu přizpůsobivosti prostředí a vašeho konkrétního případu použití.

Klíčové body instalace a použití

Instalace: PCB plug-in montáž. K dispozici jsou podrobné schémata zapojení a uspořádání (pohled zdola). Doporučená tolerance rozložení desky plošných spojů: ±0,1 mm.

Pájení: Aby nedošlo k tepelnému poškození utěsněného krytu, doporučuje se pájení s regulací teploty.

Poznámky k použití:

Vyvarujte se mechanickému nárazu nebo pádu.

Nedoporučuje se pro podmínky velmi nízkého zatížení pod 5VDC 100mA.

Údržba: Předpokládané životnosti je dosaženo při provozu za specifikovaných podmínek. Pravidelné hodnocení stavu kontaktu a doby provozu pomáhá udržovat optimální výkon.

Závěr

Relé řady W15-2, včetně duální spínací kapacity 12A, izolačního výkonu, širokého teplotního rozsahu a několika mezinárodních certifikací, je spolehlivou součástí pro elektrickou izolaci a ovládání v domácích a průmyslových aplikacích. Poskytuje spolehlivý výkon po dlouhou dobu ve standardních aplikacích a v drsném prostředí zahrnujícím vysoké teploty nebo znečištění.

Pokud potřebujete další technické informace, vzorky nebo pomoc s objednávkami, kontaktujte nás.
