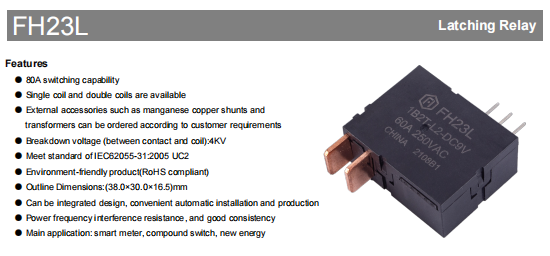

The FH23L je vysoký výkon elektrické blokovací relé navrženo pro inteligentní měřiče, složené přepínače a nové energetické aplikace. Díky silné spínací kapacitě 80A a vynikajícímu elektrickému výkonu udržuje FH23L stabilní provoz v náročných prostředích a splňuje požadavky normy IEC62055-31:2005 UC2.

Hlavní výhody

Energeticky úsporné: Konstrukce s magnetickým uchycením vyžaduje elektrickou energii pouze během spínacího stavu, což výrazně snižuje spotřebu energie

Ultra zatížení: maximální spínací proud 80A, spínací kapacita 15 000 VA, splňuje vysokou spotřebu energie

Dlouhá životnost: Mechanická životnost až 100 000 cyklů, elektrická životnost 5 000 cyklů (standard UC2)

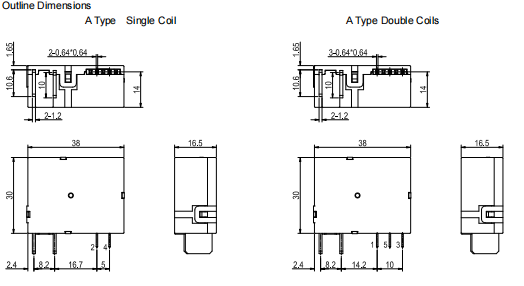

Kompaktní design: Kompaktní velikost 38,0 x 30,0 x 16,5 mm, snadná pro automatizaci Instalace

Ekologická shoda: Ekologický produkt vyhovuje RoHS

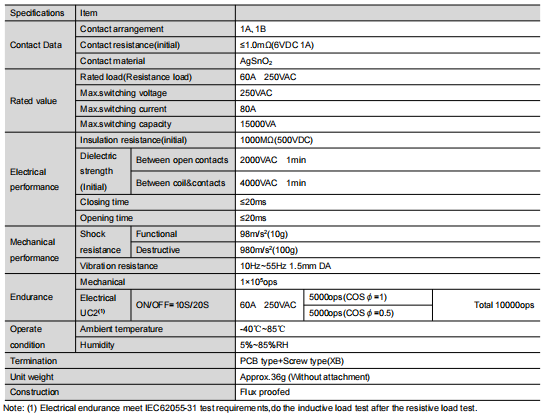

Nejdůležitější technické parametry

Elektrické charakteristiky

Kontaktní odpor: ≤1,0 mΩ (počáteční hodnota)

Izolační odpor: 1000MΩ (500VDC)

Odolné napětí: 2000VAC (1 minuta)

Doba přepínání: ≤20 ms (zavřít/odpojit)

Přizpůsobení prostředí

Provozní teplota: -40℃~85℃ Široký rozsah teplot

Rozsah vlhkosti: 5 % ~ 85 % RH

Vibrační odolnost: 10Hz~55Hz, amplituda 1,5mm

Odolnost proti nárazu: funkční 98 m/s² (10 g), destruktivní 980 m/s² (100 g)

Všestranné konfigurace

FH23L poskytuje flexibilní možnosti konfigurace, aby vyhovovaly potřebám různých aplikací:

Možnosti typu cívky

Verze Single Coil: úspora místa, zjednodušení kabeláže

Verze Dual Coil: nezávislé ovládání otevírání a zavírání, spolehlivější provoz Spolehlivý

Specifikace napětí

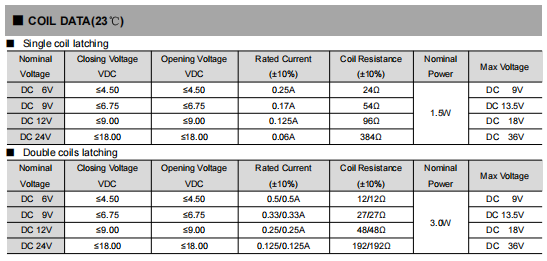

Podporuje řadu stejnosměrných napětí: 6V/9V/12V/24V, každá specifikace napětí poskytuje podrobné parametry blokovacího/uvolňovacího napětí

Volitelné příslušenství

Externí příslušenství jako mangan-měděné bočníky a transformátory jsou k dispozici dle požadavků zákazníků

Typické scénáře aplikací

Inteligentní systém měření: přesné ovládání, provoz s nízkou spotřebou energie

Nové energetické vybavení: solární invertory, systém řízení větrné energie

Kompozitní spínací zařízení: vysoká spolehlivost Spínání okruhů

Systém chytré domácnosti: montáž na DIN lištu, úspora místa

Doporučení pro instalaci a použití

Doporučené napájecí napětí je 1~1,5násobek jmenovitého napětí

Šířka pulsu ≥50 ms, vyhněte se dlouhodobému napájení (více než 1 minuta)

Pro zátěžové svorky se doporučuje bodové pájení, vyhněte se pájení přetavením nebo pájení vlnou

Před použitím ověřte stav relé a v případě potřeby resetujte

Přizpůsobená služba

FH23L podporuje personalizované přizpůsobení, včetně kontaktního materiálu, typu montáže PCB, konfigurace cívky atd. Náš technický tým vám může poskytnout profesionální technickou podporu a řešení.

Kontaktujte nás ještě dnes pro optimální konfiguraci elektrických přídržných relé FH23L, která poskytují spolehlivá spínací řešení pro váš inteligentní měřič a nové energetické projekty!

Latching Relay FH23L poskytuje vysoce výkonné spínání s kapacitou 80A a jmenovitým výkonem 15000VA, vyznačuje se energeticky účinným provozem (nulový výkon v ustáleném stavu) a prodlouženou životností (100 000 mechanických operací). Jeho kompaktní design 38×30×16,5 mm odolává extrémním teplotám (-40℃ až 85℃), díky čemuž je ideální pro inteligentní měřiče, systémy obnovitelné energie a průmyslovou automatizaci. Toto relé, které je v souladu s RoHS a certifikováno podle ISO, je k dispozici v konfiguracích s jednou/dvou cívkou (6–24 V DC) s vlastními možnostmi příslušenství a nabízí spolehlivé řízení napájení.
