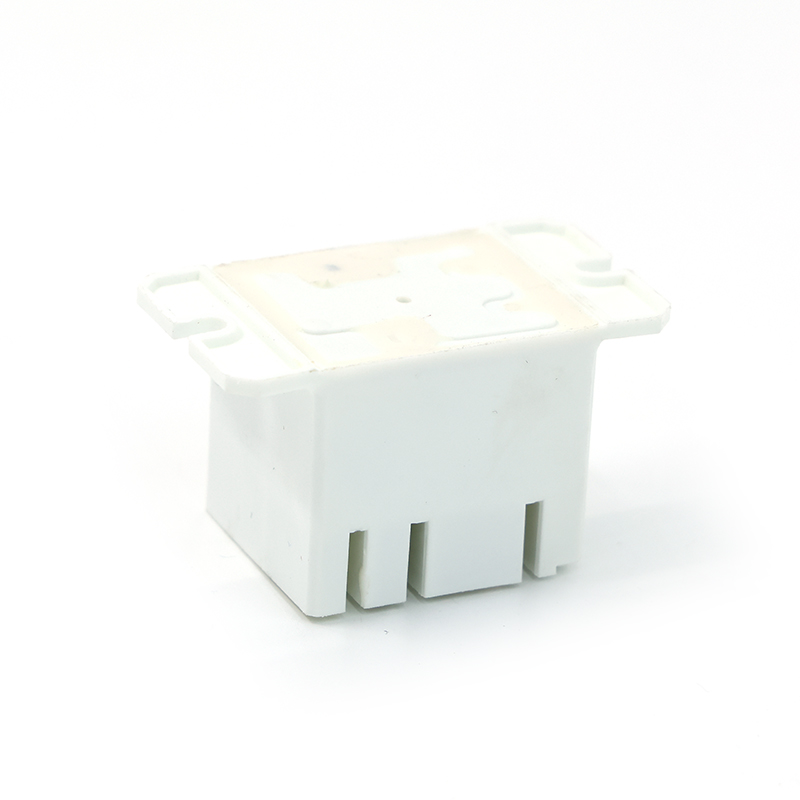

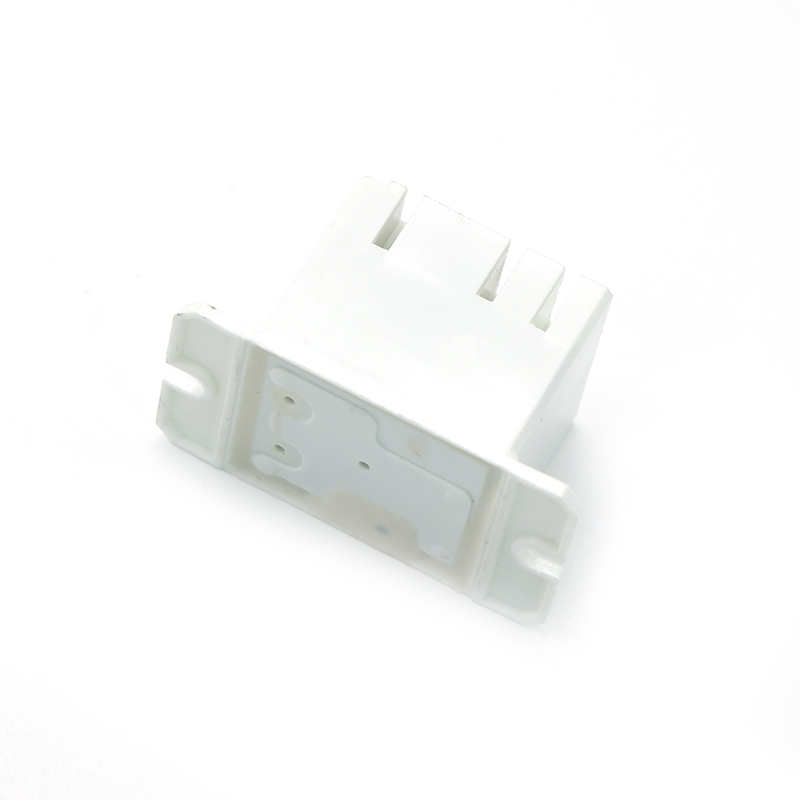

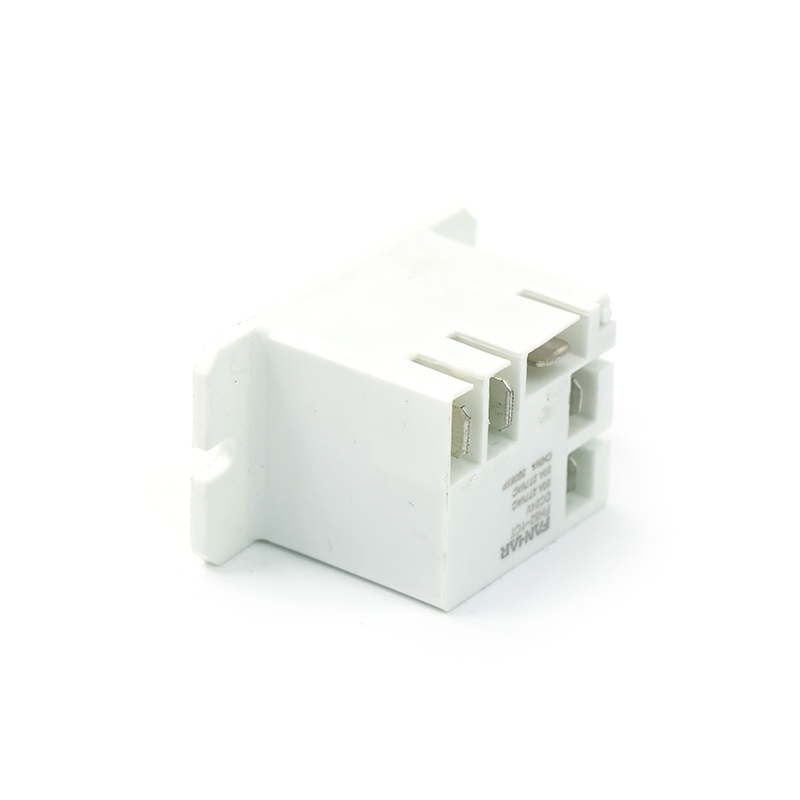

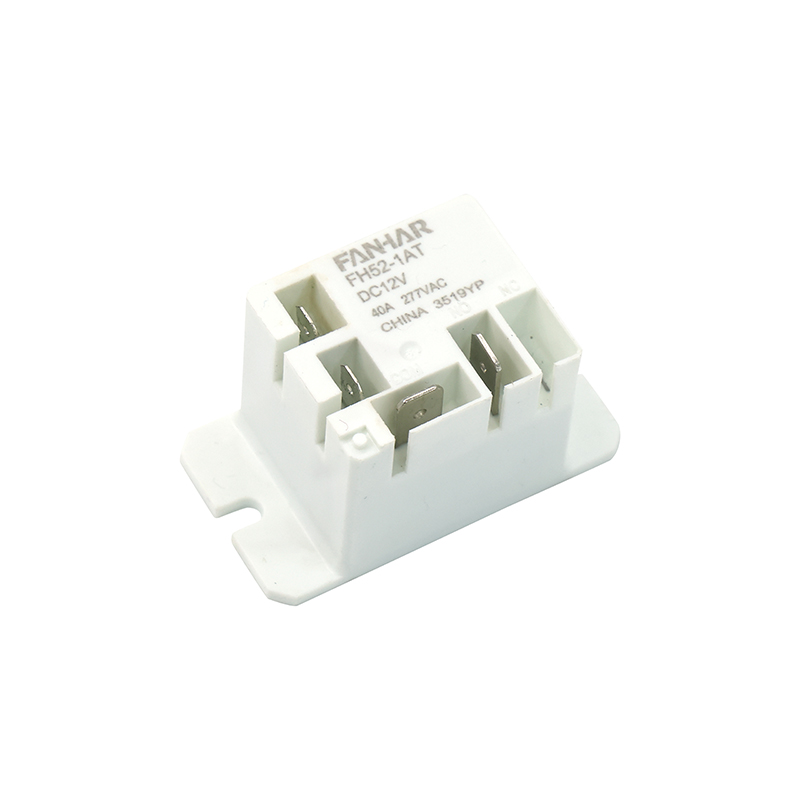

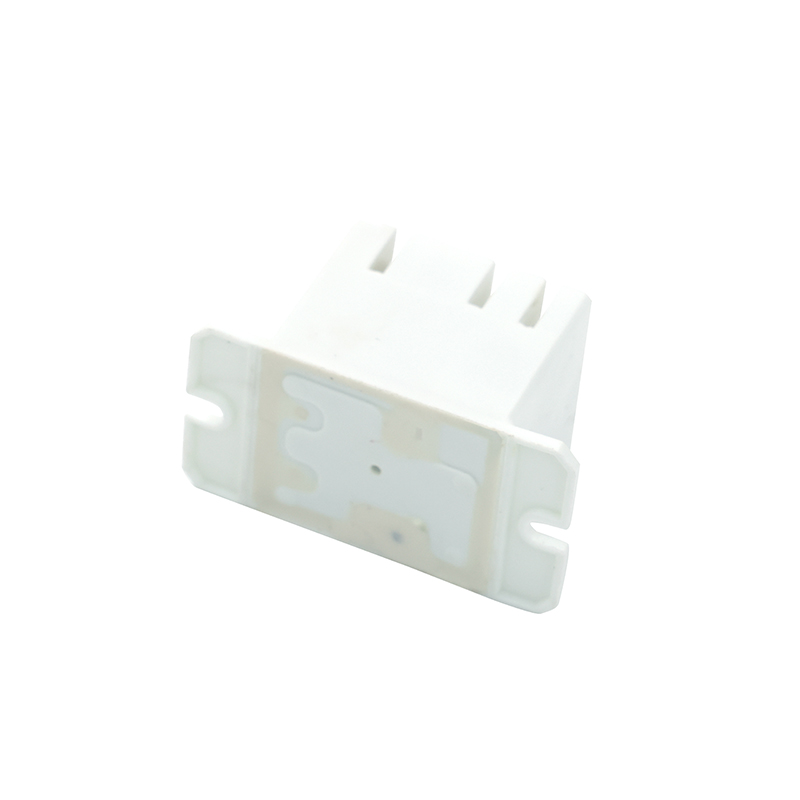

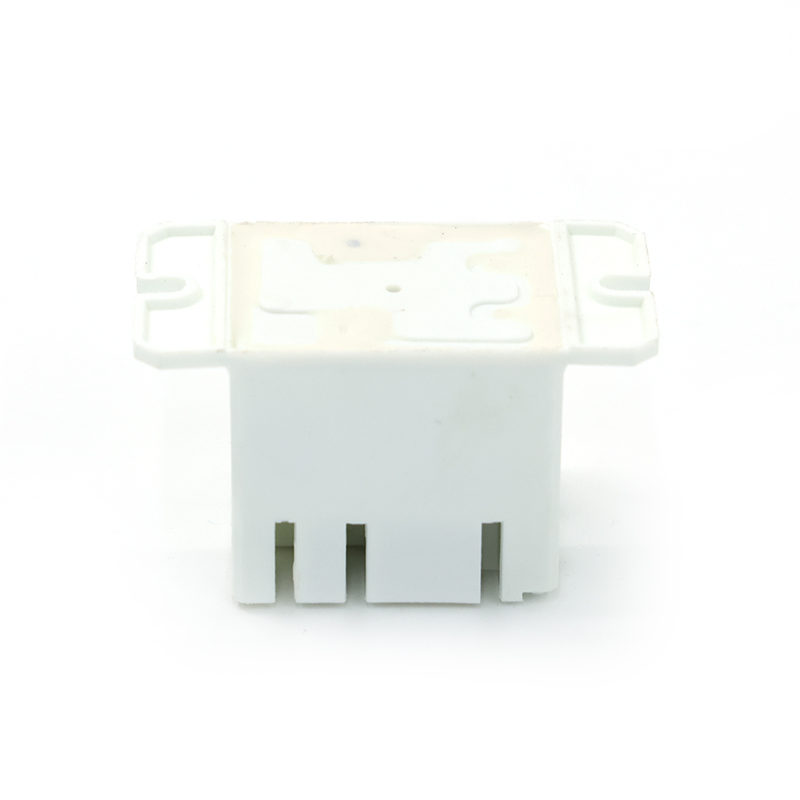

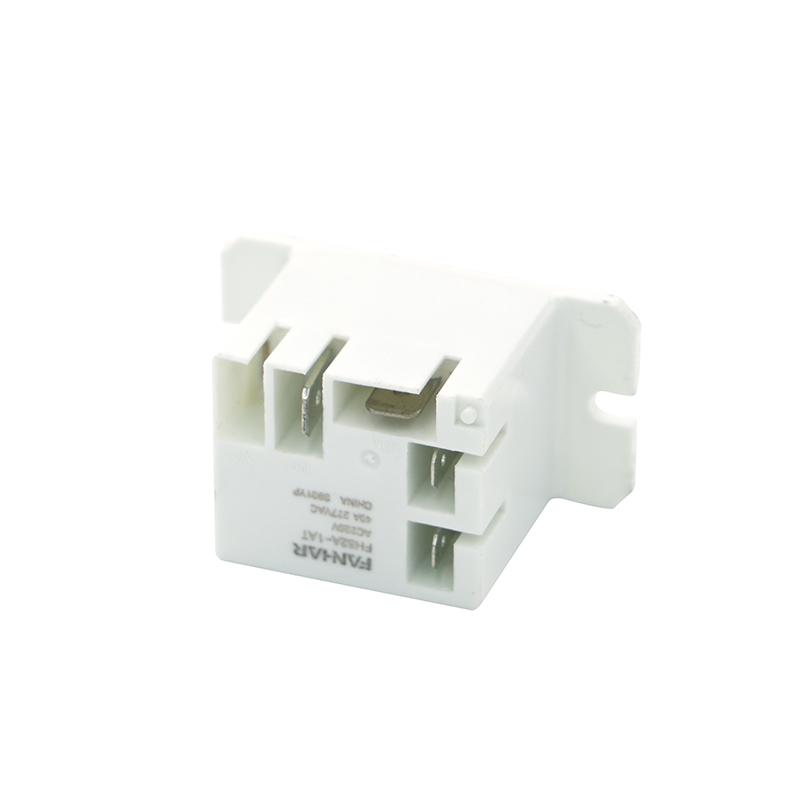

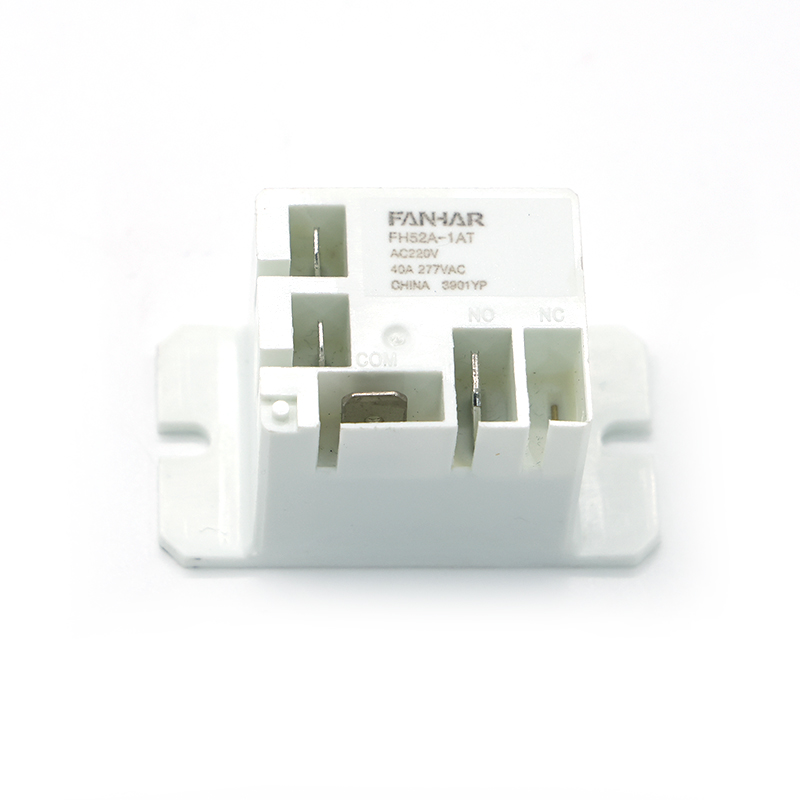

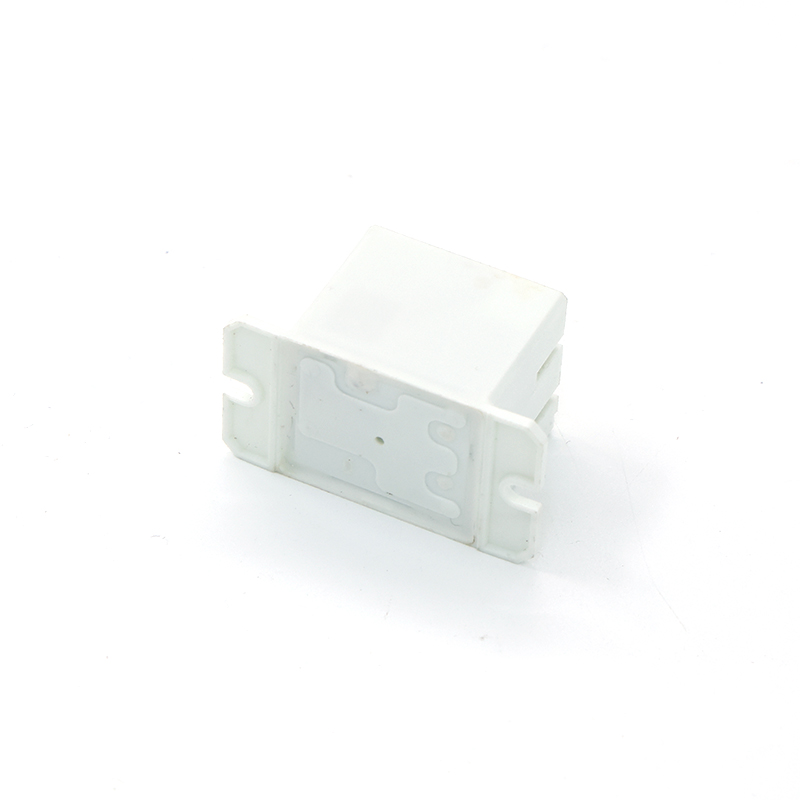

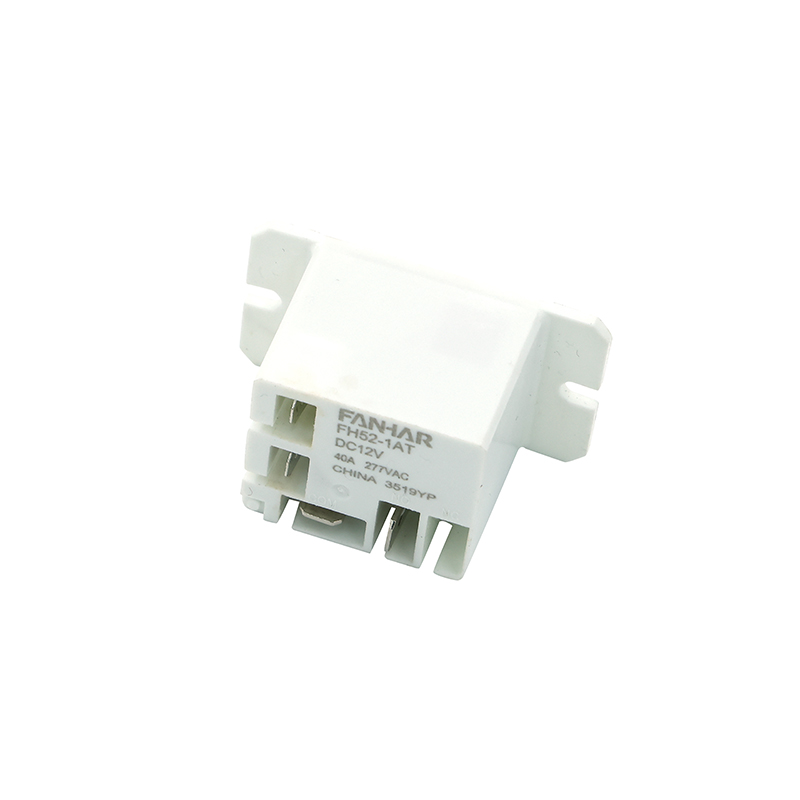

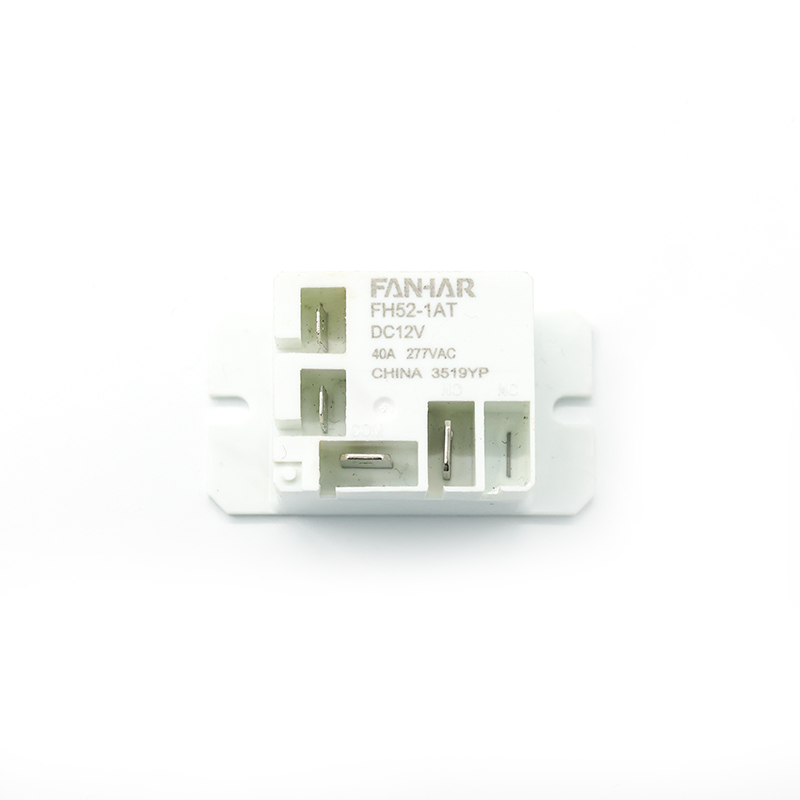

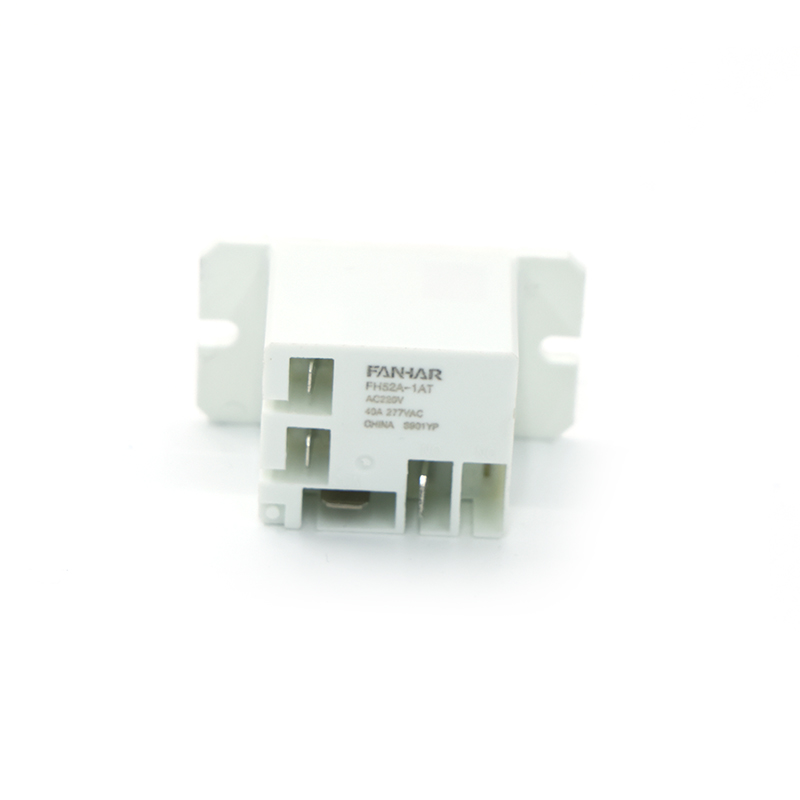

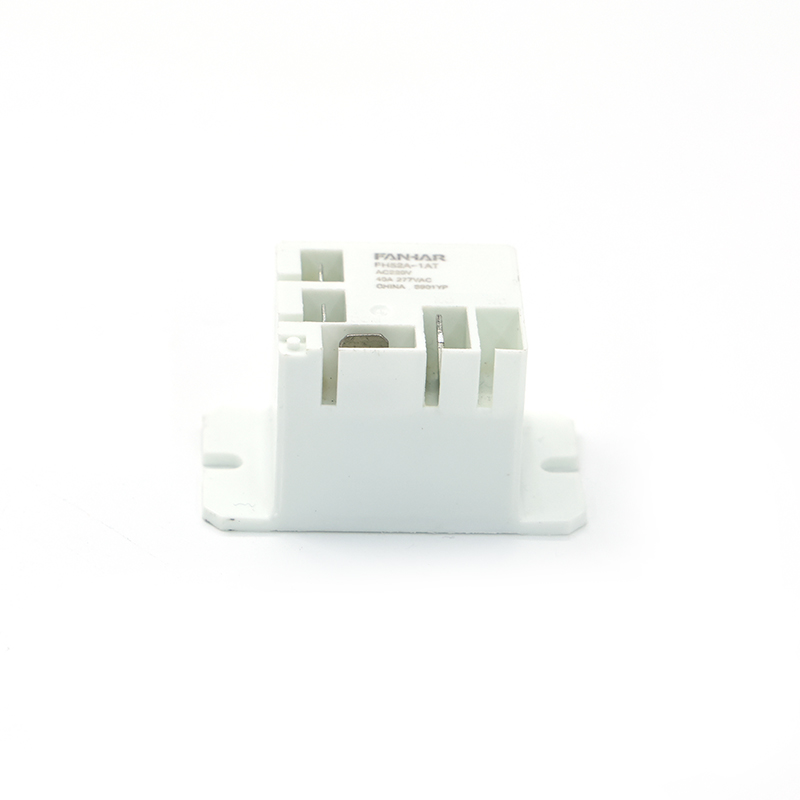

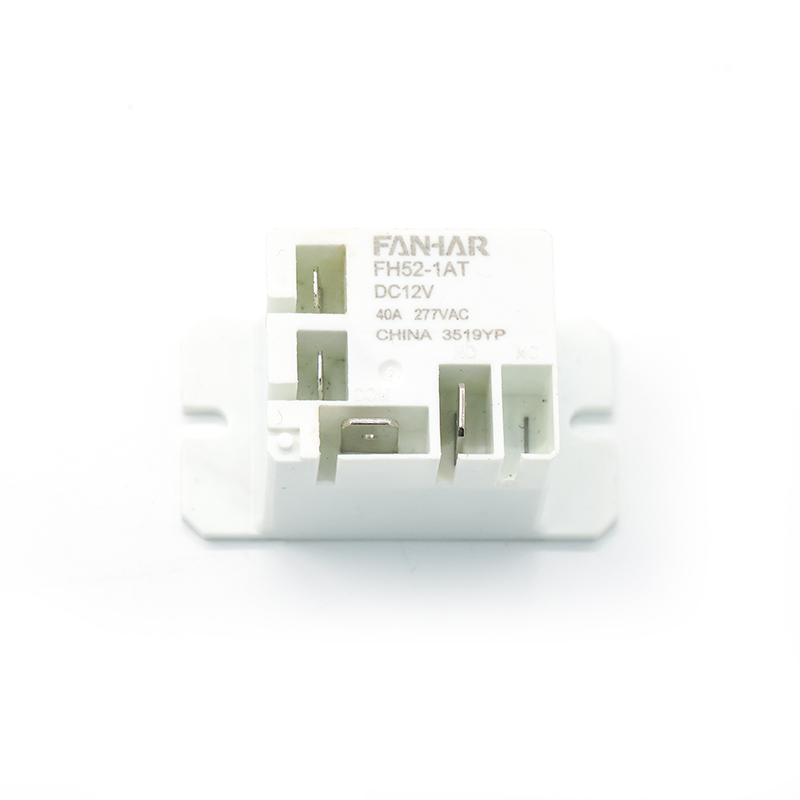

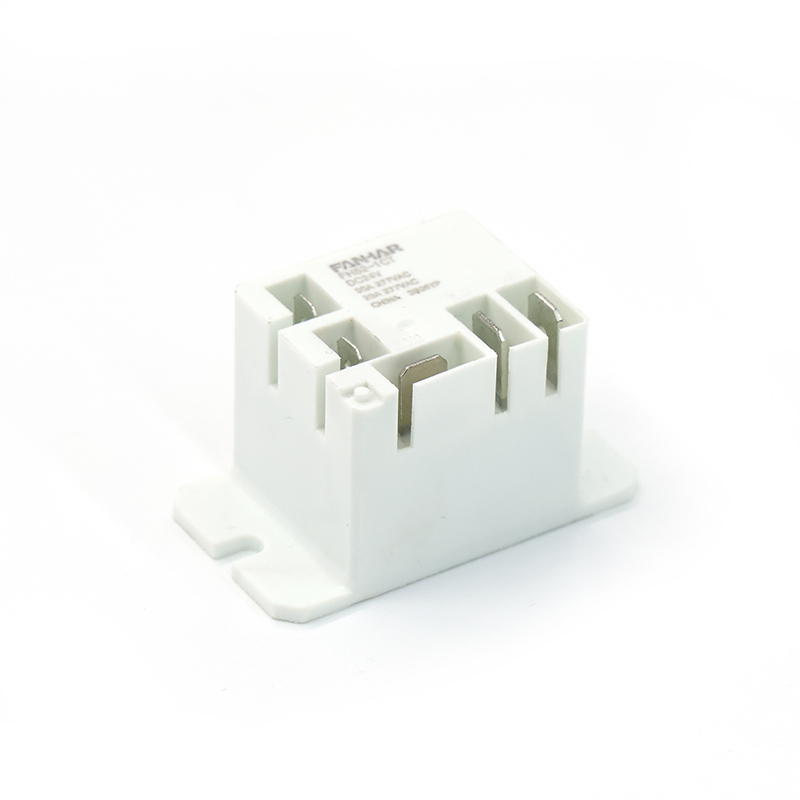

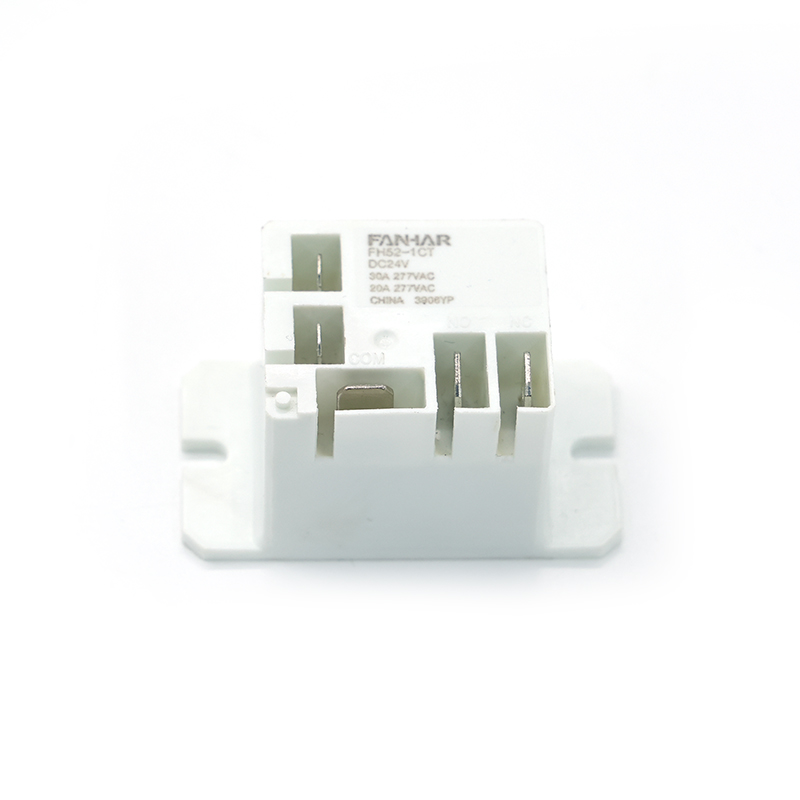

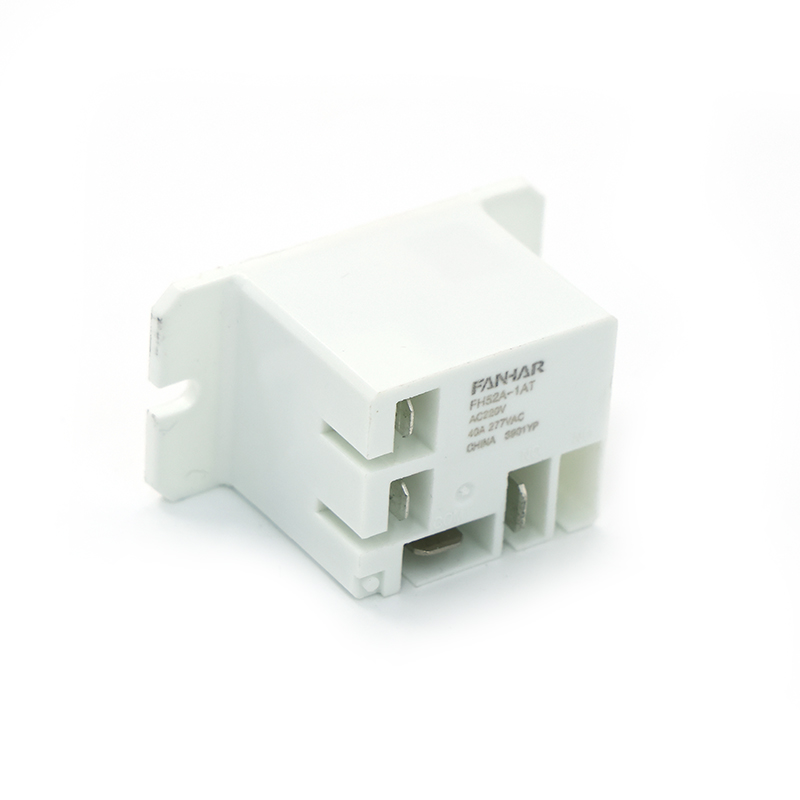

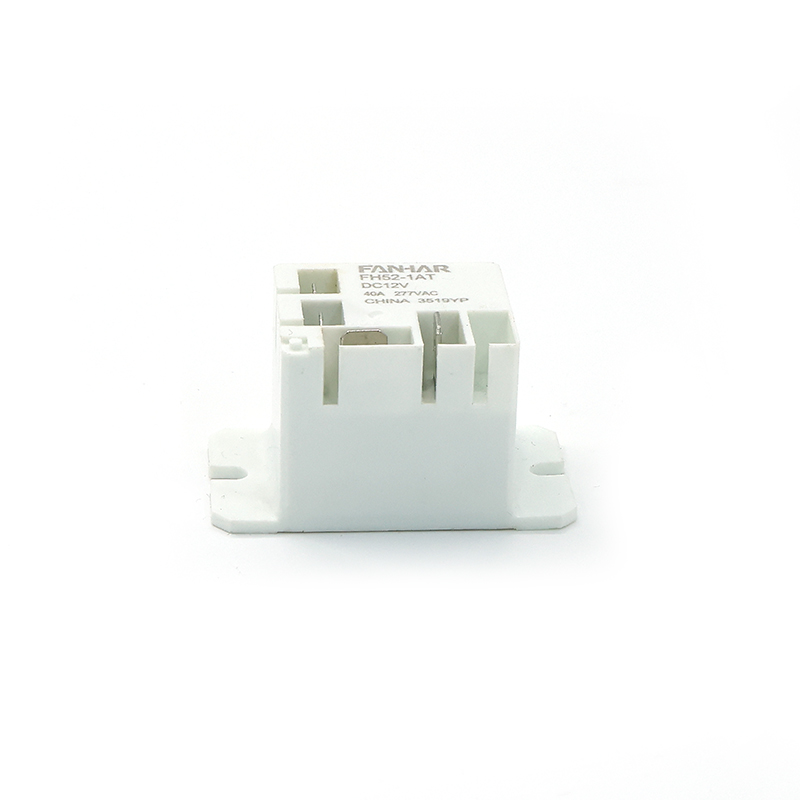

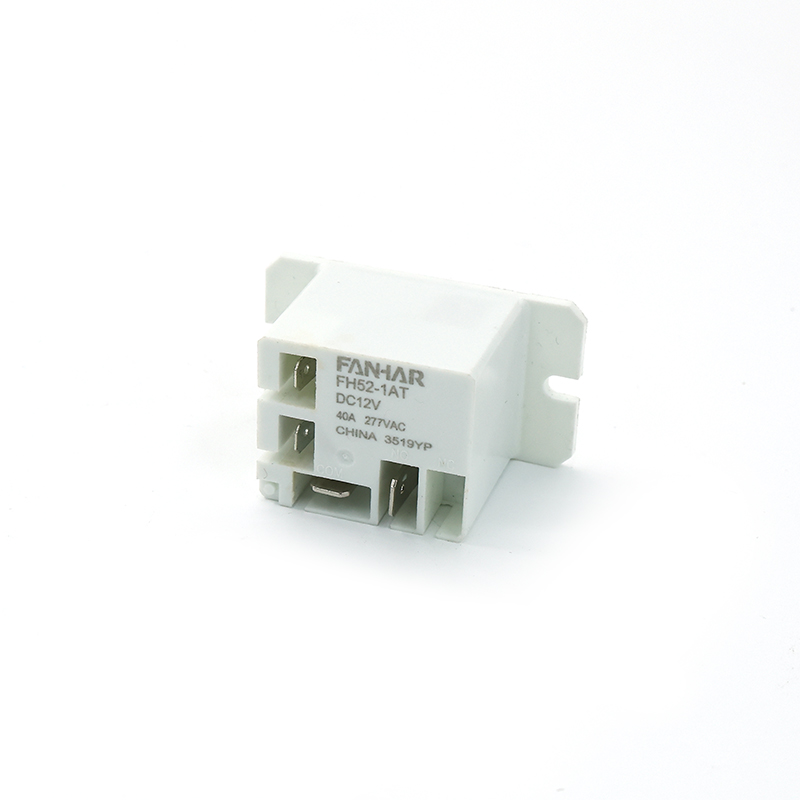

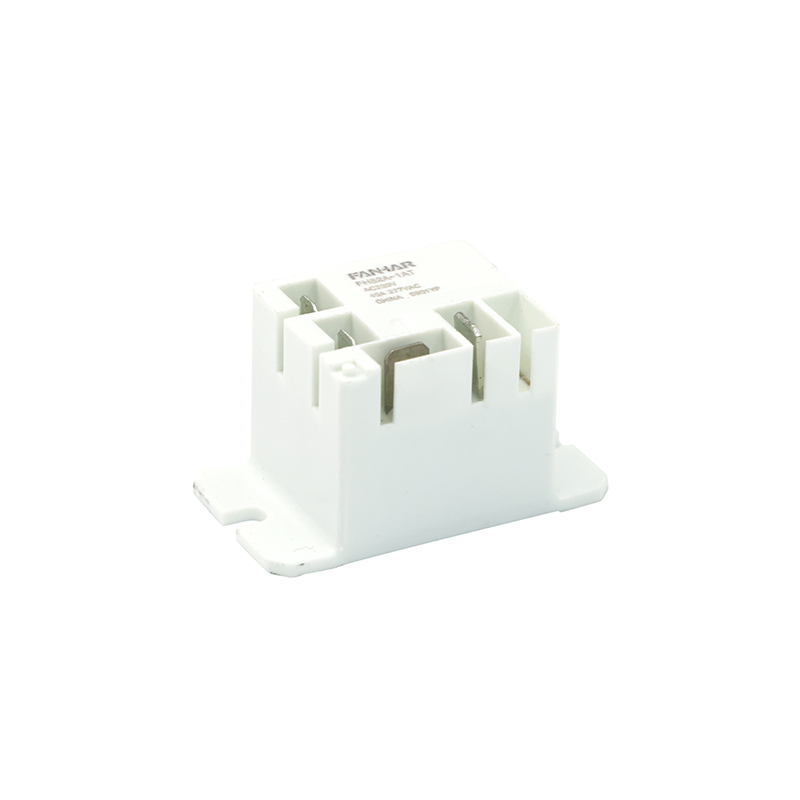

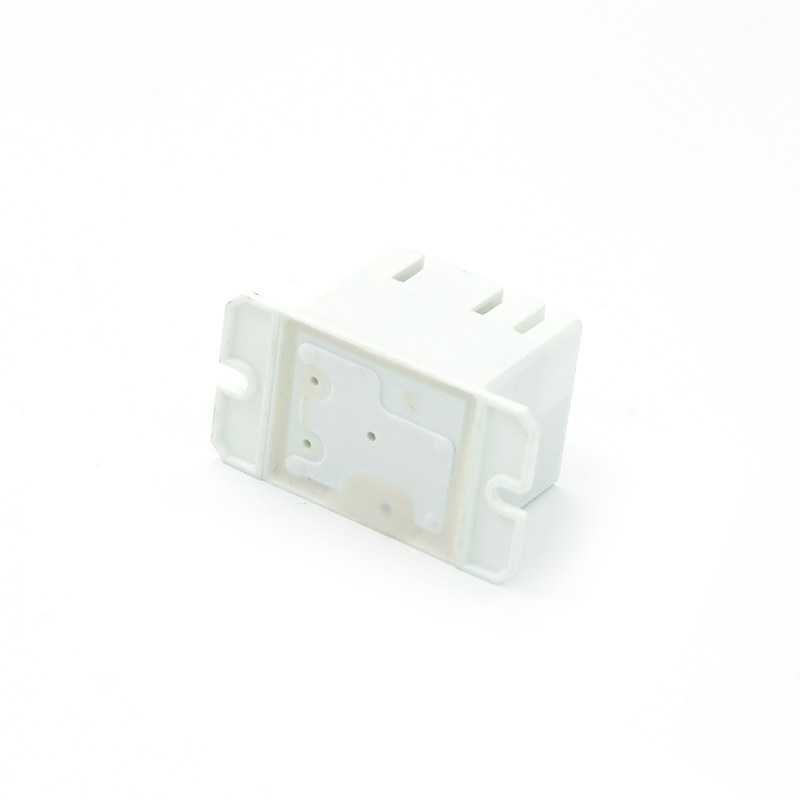

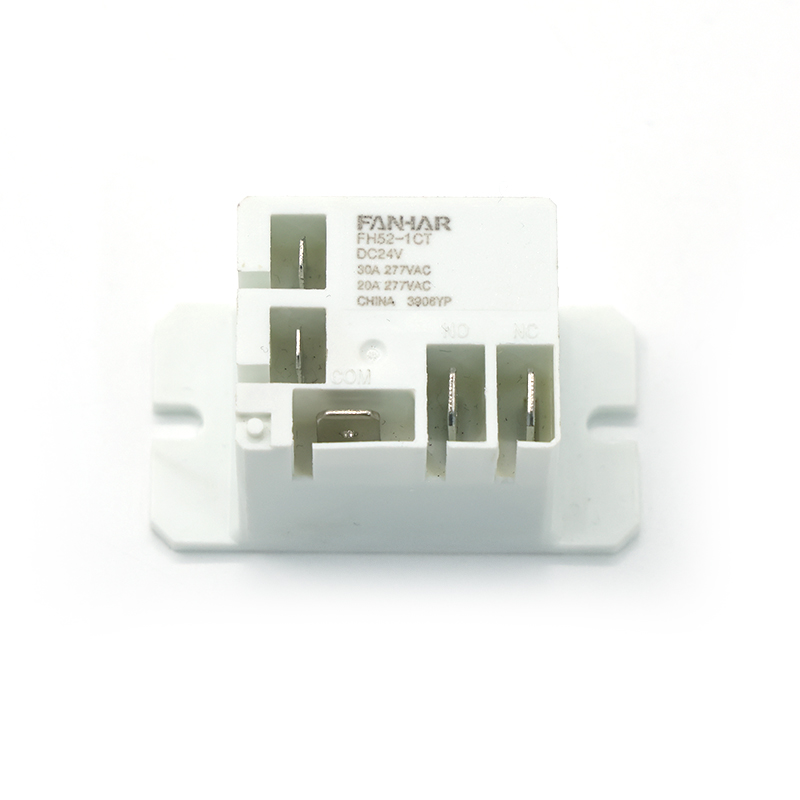

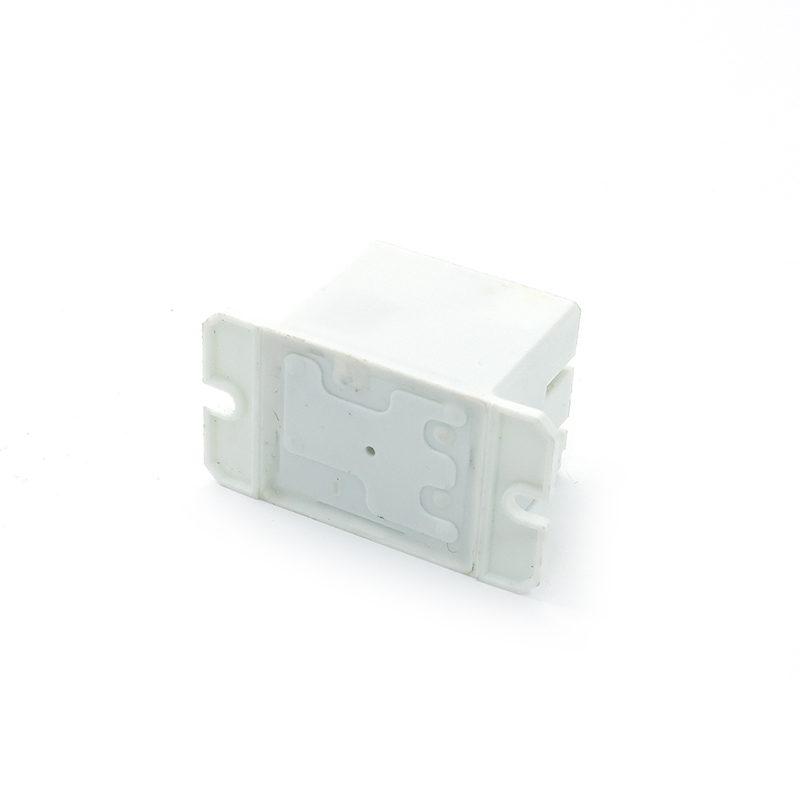

FH52/FH52A 20A 30A 40A průmyslové relé

Specifikace

Položka

Kontaktní údaje

Domluva kontaktu

1A, 1B, 1C

Kontaktní odpor (počáteční)

≤50mΩ (6V DC 1A)

Kontaktní materiál

AgSnO ₂

Jmenovitá hodnota

Jmenovité zatížení (odporové zatížení)

NO: 30A (standardní typ)/40A 277VAC          20A 28VDC

NC:20A 277VAC

Max.spínací napětí

277VAC   28VDC

Max.spínací proud

40A

Max.spínací kapacita

11080VA   560W

Min.povolení zatížení

5 V DC 100 mA

Elektrické

výkon

Izolační odpor (počáteční)

1000MΩ (500V DC)

Dielektrická pevnost (počáteční)

Mezi otevřenými kontakty

1500VAC, 1min

Mezi cívkou a kontakty

2500VAC, 1min

Provozní doba

≤15 ms

Čas uvolnění

≤10 ms

Mechanické

výkon

Šok

odpor

Funkční

98 m/s2 (10 g)

Destruktivní

980 m/s2 (100 g)

Odolnost proti vibracím

10Hz~55Hz 1,5mm DA

Vytrvalost

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

NO: 30A   277VAC/28VDC    1× 10 ⁵ ops(ON/OFF= 1s/9s)

NO: 40A   277VAC                  1× 10 ⁴ ops(ON/OFF= 1s/9s)

NC: 20A    277VAC                 1× 10 ⁴ ops(ON/OFF= 1s/9s)

Operovat

stavu

Okolní teplota

DC:-45℃~85℃   AC:-45℃~60℃

Vlhkost

5 % až 85 %

Ukončení

Rychle kontaktujte terminál

Jednotková hmotnost

Cca 36g

Stavebnictví

Utěsněno plastem, odolné proti toku
