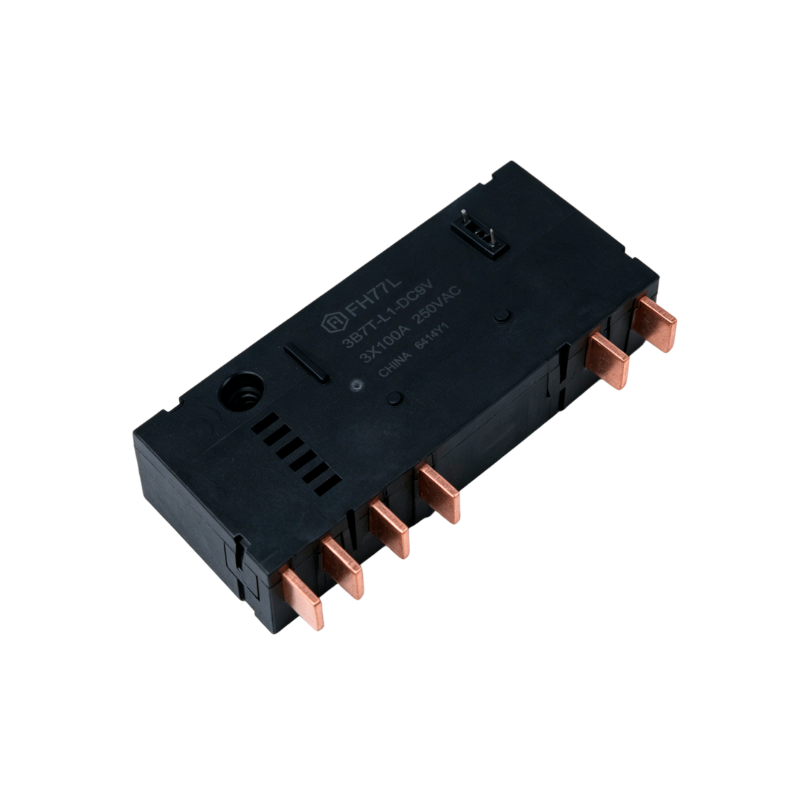

FH77L 100A západkové relé

FH77L 100A západkové relé

Vlastnosti:

Spínací schopnost 100A

K dispozici jsou jednocívkové dvojité cívky

Externí příslušenství, jako jsou manganové měděné bočníky a transformátory, lze objednat podle požadavků zákazníka

Průrazné napětí (mezi kontaktem a cívkou):4KV

Splňuje normu IEC62052-31 :2005 UC3

Produkt šetrný k životnímu prostředí (v souladu s RoHS)

Rozměry obrysu: (103*45*24)mm

Může být integrovaný design, pohodlná automatická instalace a výroba PR

Odolnost proti rušení napájecí frekvence a dobrá konzistence
Hlavní aplikace: inteligentní měřič

  • Parametry
  • Použití
  • Popis
Parametry
Specifikace Položka
Kontaktní údaje Domluva kontaktu 3A, 3B
Kontaktní odpor (počáteční) ≤1,0 mΩ (6V DC 1A)
Kontaktní materiál AgSnO 2
Jmenovitá hodnota Jmenovité zatížení (odporové zatížení) 100A   250VAC
Max. spínací napětí 250VAC
Max .spínací proud 120A
Ma x.spínací kapacita 25 000 VA
Elektrické
výkon
Izolační odpor (počáteční) 1000MΩ (500V DC)
Dielektrikum
síla (počáteční)
Mezi otevřenými kontakty 2000VAC    1min
Mezi cívkou a kontakty 4000VAC    1min
Zavírací doba ≤30 ms
Otevírací doba ≤30 ms
Mechanické
výkon
Šok
odpor
Funkční 98 m/s 2 (10 g)
Destruktivní 980 m/s 2 (100 g)
Odolnost proti vibracím 10Hz~55Hz 1,5mm DA
Vytrvalost Mechanické 1×10 5 ops
Elektrické ON/OFF=1S/9S 100A   250VAC                                                     1×10 4 ops(COSφ=1)
Elektrické UC3(1) ON/OFF=10S/20S 100A   250VAC 5000 ops (COSφ=1) Celkem 10 000 operací
5000ops Příště (COSφ=0,5)
Operovat
stavu
Okolní teplota -40℃~85℃
Vlhkost 5%~85%RH
Ukončení Zásuvný typ jehly Typ šroubu (XB)
Jednotková hmotnost Přibližně 265 g (bez přílohy)
Stavebnictví Flux proofed
