Vysokoproudé nové energetické relé řady FH66NE | 100A a 160A relé pro solární invertory a průmyslové řízení

Vzhledem k tomu, že se systémy obnovitelné energie a průmyslová automatizace stále vyvíjejí směrem k vyšší hustotě výkonu a vyšší účinnosti, očekává se, že nová energetická relé přinesou nejen spolehlivý spínací výkon, ale také vynikající schopnost přenosu proudu, vysokou elektrickou izolaci a dlouhodobou provozní stabilitu.

Vyvinutý pro splnění těchto náročných požadavků, Fanhar Vysokoproudé nové energetické relé řady FH66NE je speciálně navržen pro solární invertory, obvody předběžného nabíjení invertorů a průmyslová řídicí zařízení. Série aktuálně obsahuje dva modely – FH66NE100 a FH66NE160 — nabízí nepřetržitý přenosový proud 100A a 160A, v tomto pořadí.

Oba modely jsou postaveny na stejné platformě, sdílejí identické celkové rozměry, montážní konfiguraci, možnosti cívek a izolační výkon. Tato sjednocená platforma umožňuje výrobcům zařízení vybrat si vhodné proudové hodnocení bez přepracování struktury instalace, což zjednodušuje vývoj produktu a zároveň zlepšuje kompatibilitu platformy pro budoucí upgrady.

Řada FH66NE byla úspěšně přijata v hromadné výrobě v rámci mnoha projektů obnovitelné energie a průmyslového řízení, což prokázalo svou spolehlivost v náročných aplikacích s přepínáním napájení.

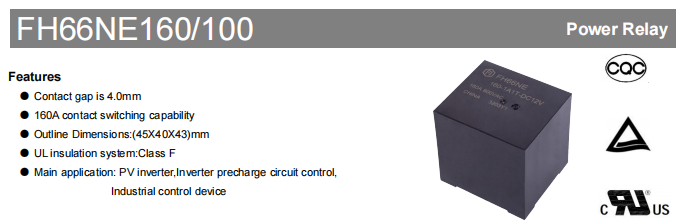

FH66NE 100/160

Konstrukce s vysokou izolací pro lepší elektrickou bezpečnost

Elektrická izolace je kritickým požadavkem pro zařízení na výrobu energie z obnovitelných zdrojů pracující v podmínkách vysokého napětí. Aby byla zajištěna spolehlivá izolace a provozní bezpečnost, řada FH66NE zahrnuje konstrukci s vysokou izolací vhodnou pro náročné aplikace řízení napájení.

Vlastnosti relé a 4,0 mm kontaktní mezera , dielektrická pevnost 2500 VAC mezi otevřenými kontakty a 5000 VAC mezi cívkou a kontakty . Kromě toho relé poskytuje počáteční izolační odpor 1000 MΩ při 500 V DC a adopts třída F izolace, která pomáhá zlepšit elektrickou izolaci a spolehlivost systému během dlouhodobého provozu.

Tyto elektrické charakteristiky umožňují řadě FH66NE splnit požadavky na izolaci solárních invertorů, obvodů předběžného nabíjení invertorů a průmyslových řídicích systémů a poskytují spolehlivou ochranu pro vysokonapěťové spínací aplikace.

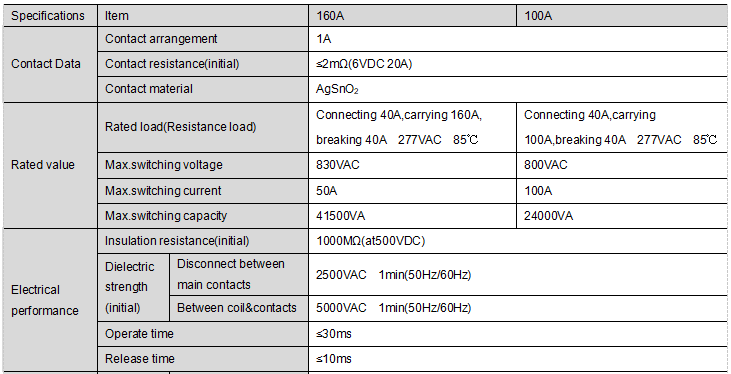

FH66NE 100/160 performance data

Spolehlivý výkon v náročných průmyslových prostředích

Kromě elektrického výkonu je řada FH66NE navržena tak, aby poskytovala dlouhodobou spolehlivost v náročných provozních podmínkách. Relé je vhodné pro aplikace, kde je nezbytný stabilní výkon, a to i v prostředích vystavených změnám teploty, vibracím a mechanickému namáhání.

Řada FH66NE pracuje v širokém rozsahu okolních teplot -40 °C až 85 °C , takže je vhodný pro systémy obnovitelné energie a průmyslová zařízení nasazená v různých klimatických podmínkách. Nabízí také a mechanická životnost až 1 000 000 operací a an elektrická životnost 30 000 operací za specifikovaných testovacích podmínek (40A ON / 40A OFF, odporová zátěž 277VAC), což zajišťuje spolehlivý výkon po celou dobu životnosti produktu.

Pro další zvýšení odolnosti je relé navrženo tak, aby vydrželo vibrace a mechanické rázy, se kterými se běžně setkáváme v průmyslových aplikacích. Díky těmto vlastnostem je řada FH66NE spolehlivou volbou pro zařízení vyžadující stabilní a nepřetržité přepínání napájení po delší provozní dobu.

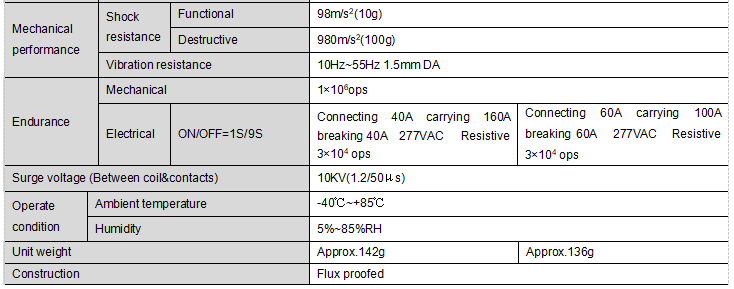

FH66NE 100/160 Mechanical Life & Environmental Performance

Více možností napětí cívky pro flexibilní návrh systému

Různé řídicí systémy vyžadují různé konfigurace napětí cívky. Pro zjednodušení systémové integrace je řada FH66NE k dispozici s více možnostmi stejnosměrného napětí cívky, včetně 6VDC, 9VDC, 12VDC, 24VDC a 48VDC.

Každá varianta cívky je navržena se jmenovitou spotřebou energie 3,2 W, což umožňuje technikům vybrat nejvhodnější řídicí napětí bez změny platformy relé. Standardizovaný design cívky nejen zlepšuje kompatibilitu s různými řídicími obvody, ale také zjednodušuje vývoj produktů pro výrobce používající více napěťových platforem.

Díky společné struktuře relé pro všechny varianty cívek pomáhá řada FH66NE snížit složitost návrhu a zároveň podporuje flexibilní systémové konfigurace.

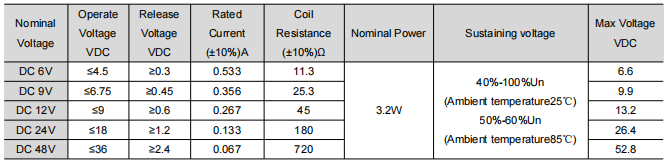

FH66NE 100/160 Coil Specification

Kompaktní design platformy pro snadnější upgrady produktu

Modely FH66NE100 a FH66NE160 sdílejí stejný design platformy, což výrobcům usnadňuje vývoj produktových řad s různými proudovými hodnotami.

Oba modely se vyznačují identickými vnějšími rozměry 45 × 40 × 43 mm spolu se stejnou montážní konfigurací, rozložením svorek, izolačním výkonem a dostupnými specifikacemi cívek. Primární rozdíl mezi těmito dvěma modely je jejich schopnost nepřetržitého přenosového proudu.

Tato společná platforma umožňuje výrobcům zařízení upgradovat ze 100A na 160A bez předělání rozvržení plošných spojů nebo mechanické instalace. V důsledku toho lze zkrátit vývojové cykly, snížit náklady na inženýrství a zlepšit standardizaci produktů.

Pro výrobce, kteří hledají škálovatelná řešení pro různé výkony, poskytuje řada FH66NE efektivní a praktickou platformu.

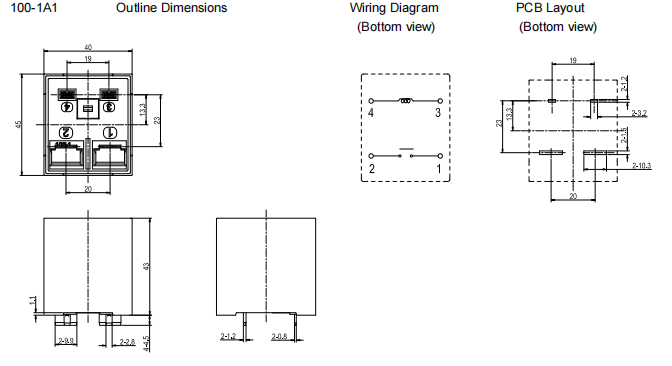

fh66ne-100 Outline Dimension

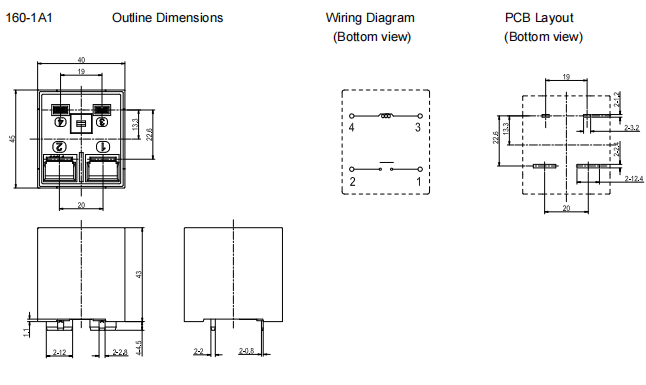

fh66ne-160 Outline Dimension

Typické aplikace

Řada FH66NE, navržená pro aplikace se spínáním vysokého proudu, je široce používána v systémech řízení obnovitelných zdrojů energie a průmyslových řídicích systémech, kde je vyžadován spolehlivý spínací výkon a vysoká proudová schopnost.

Mezi typické aplikace patří:

V těchto systémech se relé běžně používá pro spínání hlavního napájení, řízení obvodu předběžného nabíjení a další funkce spínání vysokého proudu, což pomáhá zlepšit spolehlivost systému a provozní bezpečnost.

Díky vysokému izolačnímu výkonu, kompaktní konstrukci platformy a širokému rozsahu provozních teplot se řada FH66NE dobře hodí pro náročné aplikace řízení výkonu v moderních energetických a průmyslových zařízeních.

Jak vybrat FH66NE100 nebo FH66NE160

Vzhledem k tomu, že FH66NE100 a FH66NE160 jsou vyvinuty na stejné platformě, výběr vhodného modelu závisí především na požadovaném trvalém nosném proudu aplikace.

FH66NE100 se doporučuje pro systémy vyžadující trvalý přenosový proud až 100 A, takže je vhodný pro standardní fotovoltaické střídače a průmyslová řídicí zařízení.

Pro aplikace vyžadující vyšší proudovou kapacitu, jako jsou vysoce výkonné solární invertory a systémy pro ukládání energie, poskytuje FH66NE160 zvýšený trvalý přenosový proud 160 A při zachování stejných instalačních rozměrů a elektrického rozhraní.

Protože oba modely sdílejí stejnou mechanickou platformu, mohou výrobci snadno upgradovat výkon produktu, aniž by museli předělávat strukturu zařízení. Tato konzistence platformy zjednodušuje vývoj produktu, zkracuje cykly návrhu a podporuje budoucí expanzi produktu.

Často kladené otázky

Q1: Co je vysokoproudé nové energetické relé řady FH66NE?

Řada FH66NE je vysokoproudé elektromagnetické nové energetické relé vyvinuté společností Fanhar Electronics pro obnovitelné zdroje energie a průmyslové řídicí aplikace. Série v současné době zahrnuje FH66NE100 a FH66NE160, které poskytují možnosti nepřetržitého přenosového proudu 100A a 160A při zachování stejného designu platformy. Je primárně určen pro solární střídače, obvody předběžného nabíjení invertorů a průmyslová řídicí zařízení.

Q2: Jakou konfiguraci kontaktů používá řada FH66NE?

Řada FH66NE se vyznačuje konfigurací kontaktu 1 Form A (SPST-NO) s kontaktním materiálem AgSnO₂. Relé poskytuje jmenovitou spínací schopnost 40 A, takže je vhodné pro aplikace řízení napájení vyžadující spolehlivý spínací výkon.

Q3: Jaká je mechanická a elektrická životnost?

Za specifikovaných testovacích podmínek poskytuje řada FH66NE:

Mechanická životnost: Až 1 000 000 operací
Elektrická životnost: až 30 000 operací (40A zapnuto / 40A vypnuto, odporová zátěž 277VAC)

Tyto hodnoty demonstrují schopnost ochrany poskytovat spolehlivý dlouhodobý výkon v náročných aplikacích řízení napájení.

Q4: Lze FH66NE100 a FH66NE160 přímo nahradit?

Protože oba modely sdílejí stejnou mechanickou platformu, instalační rozměry, uspořádání svorek a specifikace cívky, výběr by měl být založen především na požadovaném trvalém přenosovém proudu.

Pro aplikace vyžadující vyšší proudovou kapacitu je doporučená volba FH66NE160. Pro systémy navržené kolem jmenovitého proudu 100 A poskytuje FH66NE100 vhodné řešení.

Q5: Jaké certifikace má řada FH66NE?

Podle specifikace produktu získala řada FH66NE certifikace UL/cUL, TÜV a CQC.

Tyto certifikace prokazují, že relé splňuje uznávané bezpečnostní požadavky a je vhodné pro průmyslové řízení napájení a aplikace obnovitelné energie vyžadující mezinárodně uznávaná schválení.
