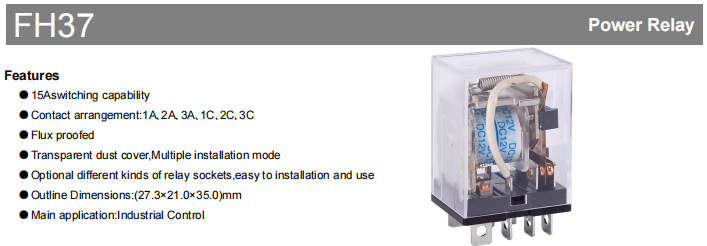

Průmyslové relé FH37

The relé FH37 je vysoce spolehlivá řídicí komponenta určená především pro náročné průmyslové situace. Integruje vysokou spínací kapacitu až 15A, flexibilní konfigurace kontaktů, robustní mechanickou konstrukci a pohodlné instalační funkce. Výrobek má konstrukci odolnou proti toku a je dodáván s průhledným prachovým krytem, ​​podporuje více režimů instalace a je kompatibilní s různými zásuvkami relé. Snaží se poskytnout spolehlivé, dlouhodobé a snadno udržovatelné řešení řízení zátěže pro systémy průmyslové automatizace. Tato specifikace poskytuje komplexní přehled o jeho technických charakteristikách a výkonnostních parametrech pro podporu vašeho výběru a použití.

Základní vlastnosti produktu

Hlavní síla relé FH37 spočívá v jeho vynikajícím elektrickém a mechanickém výkonu. Má spínací schopnost až 15A, pojme zátěž 250VAC a 30VDC, s maximální spínací kapacitou 3750VA (450W). Kontakty relé se skládají z AgSnO₂ (oxid cínu stříbra), který zajišťuje vodivost a prodlouženou životnost.

Design klade důraz na pohodlí a spolehlivost pro průmyslové aplikace. Konstrukce odolná proti tavidlům chrání vnitřní součásti před kontaminací během pájení, zatímco průhledný kryt proti prachu usnadňuje přímé vizuální posouzení stavu relé. Díky kompaktním rozměrům 27,3 × 21,0 × 35,0 mm a způsobu montáže vložením do desky plošných spojů je vhodný pro uspořádání s vysokou hustotou. Jeho modulární konstrukce dále zjednodušuje instalaci a údržbu.

Podrobné technické specifikace

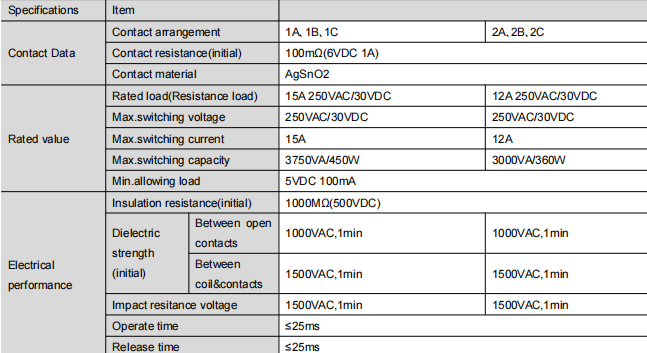

Elektrický výkon

Konfigurace kontaktů: Dostupné ve formách jako 1A, 1B, 1C atd.

Počáteční kontaktní odpor: ≤ 100 mΩ (měřeno při 6 V DC, 1 A).

Jmenovité zatížení: 15A @ 250VAC / 30VDC (odporová zátěž).

Maximální spínací napětí: 250VAC / 30VDC.

Maximální spínací proud: 15A.

Izolační odpor: ≥ 1000MΩ (při 500VDC).

Dielektrická pevnost:

Mezi otevřenými kontakty: 1000VAC po dobu 1 minuty.

Mezi cívkou a kontakty: 1500VAC po dobu 1 minuty.

Rychlost přepínání: Doba provozu ≤ 25 ms, Doba uvolnění ≤ 25 ms.

Elektrická životnost: 100 000 operací při jmenovité odporové zátěži (15A, 250VAC/30VDC), s cyklem ZAP/VYP 1s/9s při pokojové teplotě.

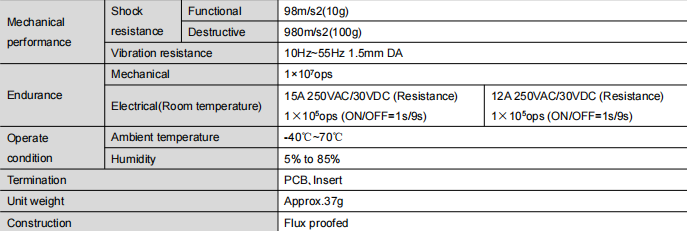

Mechanický a ekologický výkon

Mechanická životnost: Až 10 000 000 operací.

Odolnost proti otřesům:

Funkční: 98 m/s² (10 g).

Ničivá: 980 m/s² (100 g).

Vibrační odolnost: 10Hz–55Hz, 1,5mm DA.

Provozní teplota: -40 ℃ až 70 ℃.

Provozní vlhkost: 5 % až 85 % RH (bez kondenzace).

Fyzikální vlastnosti

Typ svorek: Styl vložení PCB.

Hmotnost: Přibl. 37 gramů.

Konstrukce: Utěsněné provedení odolné proti tavidlu.

Informace o instalaci a rozměrech

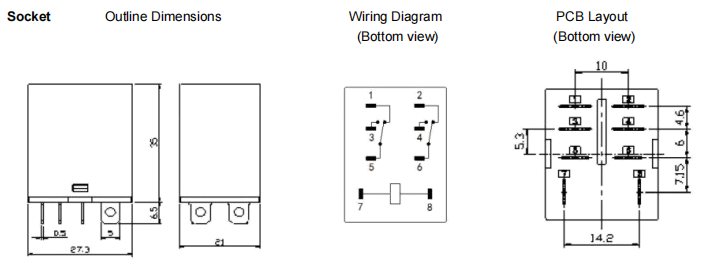

Podrobné polohy montážních otvorů a rozměry rozmístění naleznete na výkresech produktu (referenční index: [38, 113, 925, 346]).

Poznámky k toleranci:

Tolerance obrysových rozměrů:

≤ 1 mm: ±0,2 mm

1mm a <5mm: ±0,3mm

≥5 mm: ±0,5 mm

Tolerance rozložení desky plošných spojů (pokud není uvedeno jinak): ±0,1 mm

Shrnutí

Relé řady FH37 představuje spolehlivý základ pro průmyslové ovládání aplikace díky své vysoké spínací kapacitě, výjimečné mechanické a elektrické životnosti, vysoké odolnosti vůči okolnímu prostředí a designu instalace zaměřeného na uživatele. Splňuje nejen přísné požadavky na spolehlivý provoz v náročných prostředích, ale také zlepšuje udržovatelnost systému prostřednictvím své transparentní a modulární architektury. Když si vyberete FH37, získáte základní součást svého řídicího systému, která vydrží a bude stabilní.
