Průmyslové relé FH19

V oblasti průmyslové automatizace, řízení výkonu a designu kompaktních zařízení jsou optimalizace prostoru a spolehlivost věčnou záležitostí. Relé řady FH19 je zrozeno pro řešení těchto základních potřeb. Jako ultratenké PCB relé s tloušťkou pouhých 5 mm úspěšně integruje vysoký výkon, dlouhou životnost a montážní schopnost s vysokou hustotou, což z něj činí ideální volbu pro inženýry ve scénářích s omezeným prostorem. Tento článek prozkoumá konstrukční vlastnosti, technické výhody a různé aplikace FH19 a nabídne důkladný výběr a doporučení pro aplikace.

Průlomový design a strukturální výhody

Extrémně kompaktní fyzická struktura

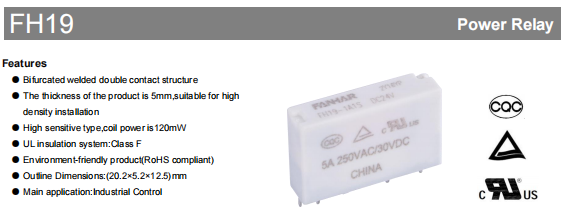

FH19 měří 20,2 × 5,2 × 12,5 mm. Jeho tenký profil – zejména jeho tloušťka 5 mm – umožňuje vertikální stohování nebo uspořádání s vysokou hustotou v konfiguraci vedle sebe, což výrazně šetří místo na desce plošných spojů. Kompaktní aplikace, jako jsou základní desky průmyslového řízení, moduly PLC, komunikační zařízení a chytrá zařízení, jsou ideálními kandidáty pro tento optimálně navržený produkt.

Inovativní dvoukontaktní svařovací proces

Využívá konfiguraci Bifurcated Welded Double Contact. Tato konstrukce využívá dva paralelní kontaktní body k distribuci proudu, čímž se snižuje přechodový odpor a výrazně se zvyšuje spolehlivost a stabilita kontaktů. I když je jeden kontaktní bod narušen v důsledku mikrovibrací nebo kontaminace, druhý zajišťuje kontinuitu obvodu, což výrazně zvyšuje odolnost proti selhání v náročných průmyslových prostředích.

Ekologický a bezpečný výběr materiálu

Shoda s životním prostředím: Celá řada je v souladu se směrnicí RoHS, nepoužívá žádné nebezpečné látky a odpovídá globálním trendům zelené výroby.

Kontaktní materiál: Využívá slitinu stříbra a niklu (AgNi). Tím je zachována vynikající vodivost stříbra, zatímco začlenění niklu zlepšuje odolnost proti erozi obloukem a mechanickou robustnost, čímž se prodlužuje elektrická životnost.

Izolační systém: Obsahuje izolační systém UL třídy F (155 °C), který zajišťuje výkon elektrické izolace a bezpečnostní rezervu i v prostředí s vysokou teplotou.

Hloubková analýza základních parametrů výkonu

Elektrický výkon: Stabilní, spolehlivé a výkonné spínání

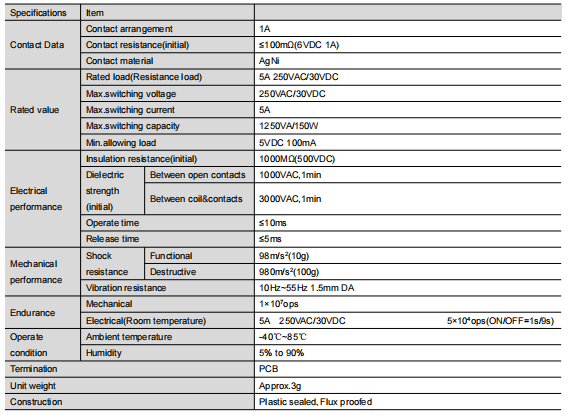

Jmenovité zatížení: 5A @ 250VAC / 30VDC

Max. Spínací výkon: 1250VA / 150W

Kontaktní odpor: ≤100mΩ (počáteční)

Izolační odpor: ≥1000MΩ (500VDC)

Dielektrická pevnost: 3000 VAC po dobu 1 minuty (mezi otevřenými kontakty a mezi cívkou a kontakty)

Doba provozu/uvolnění: ≤10 ms / ≤5 ms

Mechanická a environmentální odolnost: Vyrobeno pro průmyslové prostředí

Mechanická životnost: Schopný až 10 milionů operací, ideální pro časté přepínání.

Elektrická životnost: Specifikovaná zátěž zaručuje spolehlivý výkon (viz "Křivka výdrže" v datovém listu).

Přizpůsobivost prostředí: Rozsah provozních teplot -40 °C až 85 °C a rozsah vlhkosti 5 % až 90 %, vhodné pro různá podnebí.

Odolnost proti vibracím a otřesům: Vynikající odolnost proti vibracím (10-55 Hz) a otřesům (980 m/s²), ideální pro zařízení s mechanickými vibracemi, jako jsou obráběcí stroje a vozidla.

Průvodce konfigurací a výběrem flexibilní cívky

FH19 má dva typy napájení cívky. Má také osm společných napětí. To poskytuje návrhářům významnou všestrannost.

Důležitá poznámka: Technický list podrobně specifikuje charakteristiky "Provozní napětí" a "Uvolňovací napětí". Design, materiály a výrobní proces FH19 splňují přísné bezpečnostní normy, jak naznačují certifikace. Uživatelé jej mohou bezpečně začlenit do aplikací vyžadujících soulad s exportem nebo mimořádnou spolehlivost.

Výběr balíčku: Odpovídající prostředí vaší aplikace

FH19 nabízí dvě klíčové možnosti balíčku pro řešení různých environmentálních problémů:

Typ odolný proti tavidlu:

Vlastnosti: Odolává slabě korozivním zbytkům po pájení.

Doporučeno pro: Udržování hygienických vnitřních nastavení, včetně zařízení datového centra, komunikačních zařízení a laboratorních přístrojů.

Typ s plastovým těsněním:

Funkce: Plně utěsněná konstrukce účinně zabraňuje vstupu prachu, vlhkosti a korozivních plynů (např. H2S, SO2) do relé.

Doporučeno pro: Průmyslová zařízení, venkovní zařízení, prostředí s chemickými plyny, jako jsou tovární dílny, ovládací skříně, systémy dopravních signálů a zemědělské stroje.

Výběr nevhodného obalu může mít za následek vnitřní korozi, kontaktní oxidaci a předčasné selhání.

Typické aplikační scénáře

S využitím svých komplexních výhod vyniká FH19 v následujících oblastech:

Průmyslová automatizace: PLC I/O moduly, senzorové rozhraní, řízení malých motorů.

Správa energie: Inteligentní měřiče, řídicí obvody fotovoltaických invertorů a řídicí moduly nabíjecích stanic.

Automatizace budov: Inteligentní řízení osvětlení, řízení HVAC systému, zabezpečovací systémy.

Komunikační zařízení: Směrování signálu v síťových přepínačích, směrovačích a přístrojích základnové stanice.

Domácí spotřebiče a spotřební elektronika: Řídicí desky pro špičkové spotřebiče, inteligentní domácí rozbočovače.

Bezpečnostní certifikace a zajištění kvality

FH19 získal řadu prestižních světových i domácích certifikací, které slouží jako přední potvrzení jeho kvality a bezpečnosti.

UL / C-UL (USA/Kanada): Číslo souboru E475405

TÜV (Německo): spis č. R 50565678

CQC (Čína): Certifikát č. CQC22002370207

Certifikace ukazují, že design, materiály a výrobní proces FH19 splňují přísné bezpečnostní normy. Uživatelé jej mohou bezpečně začlenit do aplikací vyžadujících soulad s exportem nebo mimořádnou spolehlivost.

Shrnutí klíčových bodů výběru a použití

Určení zátěže: Identifikujte typ zátěže (odporová, indukční, lampa), proud a napětí, abyste se ujistili, že jsou ve jmenovitém rozsahu FH19.

Vyberte cívku: Vyberte variantu Standard nebo High Power a příslušnou specifikaci napětí podle napájecího napětí a požadavků vašeho systému.

Určení balení: Volba mezi Flux Proofed nebo Plastic Sealed by měla být provedena na základě aplikačního prostředí. To je nezbytné pro zajištění dlouhodobé spolehlivosti.

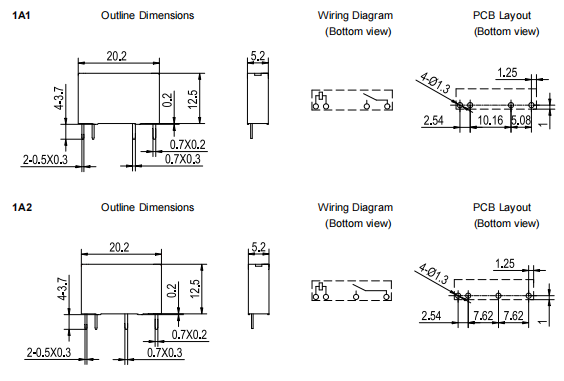

Potvrďte Pinout: Podívejte se na schéma půdorysu desky plošných spojů (1A1 nebo 1A2), abyste zajistili kompatibilitu s uspořádáním vaší obvodové desky.

Navrhněte řídicí obvod: Zajistěte, aby byl pro cívku relé zajištěn stabilní a dostatečný budicí proud. Zvažte použití zpětné diody k ochraně hnacího zařízení.

Závěr

FH19 je zkonstruované řešení, které je navrženo tak, aby řešilo výzvy, které představuje moderní elektronický design s vysokou hustotou a vysokou spolehlivostí.

Integruje kompaktní velikost, spolehlivost dvou kontaktů, přizpůsobivost prostředí a rozsáhlé certifikace a poskytuje inženýrům solidní a spolehlivou podporu základních komponent pro inovace v průmyslovém řízení, energetickém managementu a chytrých zařízeních.

Při výběru relé jděte nad rámec jednoduchého porovnávání parametrů. Pokud jde o spolehlivost systému, cenu životního cyklu a vhodnost pro životní prostředí, FH19 je nepochybně preferovanou možností a zaslouží si důkladné posouzení.
